Торцевой сверлильно-присадочный станок с ЧПУ JIYU CS550-2D-4

Name: Торцевой сверлильно-присадочный станок с ЧПУ JIYU CS550-2D-4
Availability: InStock
Rating: 5 (1 reviews)

В наличии на складе

Сравнить Вопросы (1)

Краткие характеристики

Артикул: CS550-2D-4
Система управления: LNC
Высота детали, мм: Опционально может быть увеличена до 100
Макс. скорость холостого хода, м/мин: 80
Макс. скорость обработки, м/мин: 80
Частота напряжения, Гц: 50

Все характеристики

Модели серии

Все товары

CS550-2

CS550-2D

CS550-2D-3

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Максим Никитин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

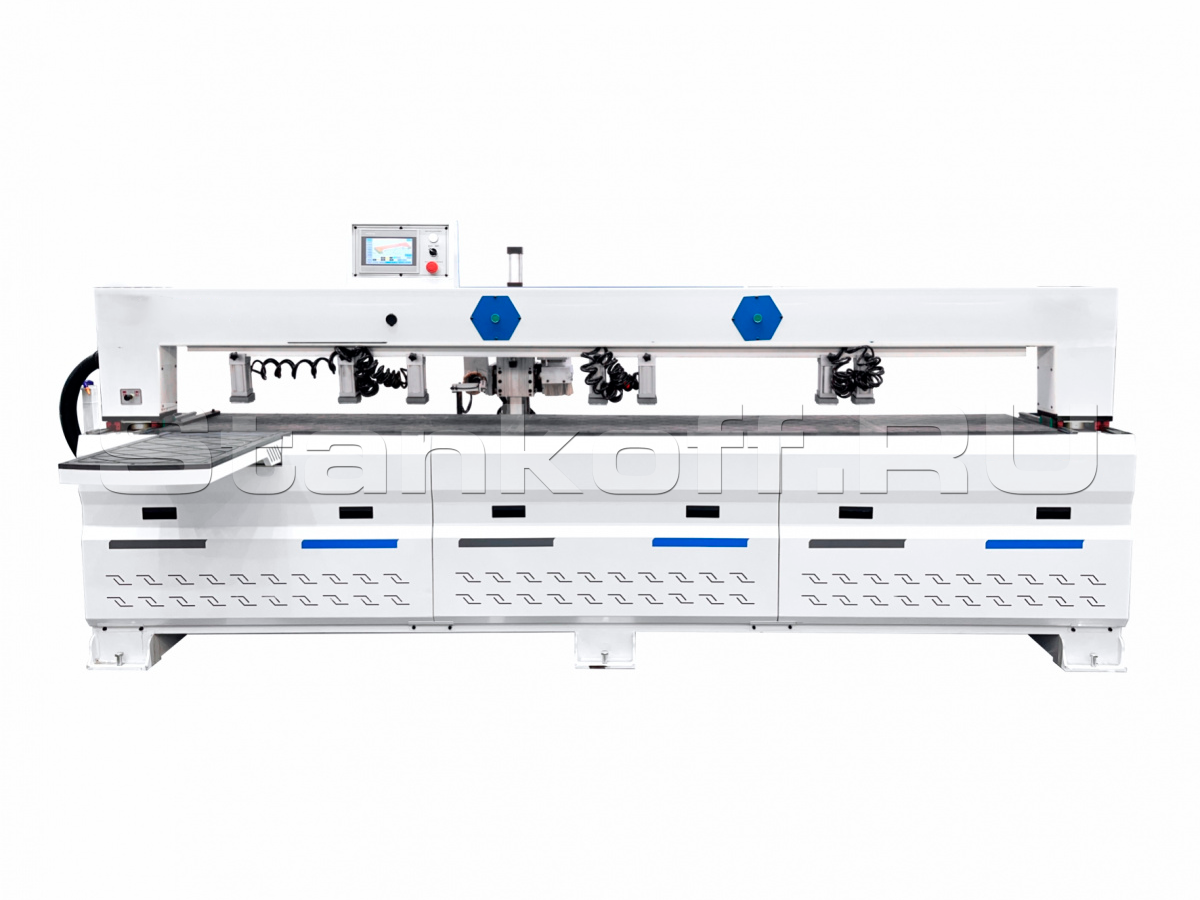

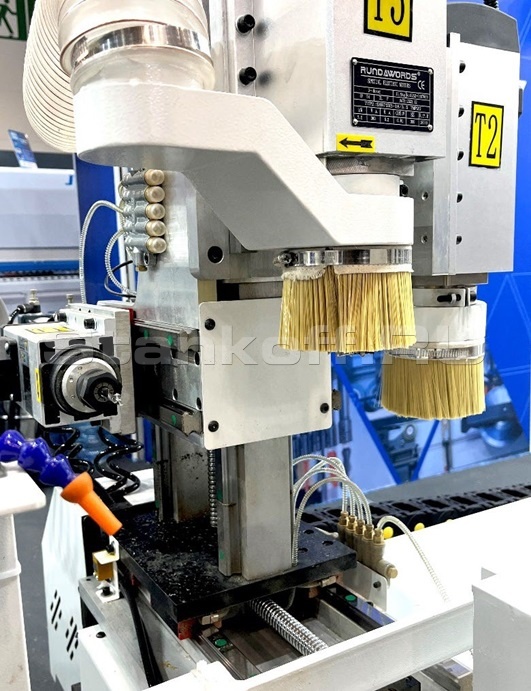

Торцевой сверлильно-присадочный станок с ЧПУ JIYU CS550-2D-4 используется для высокоточного сверления глухих отверстий и фрезерования различных элементов в торце и плоскости плитных материалов. Сенсорный экран станка удобен в использовании, информативен и прост в управлении. Автоматические прижимные устройства надёжно фиксируют детали на протяжении всего цикла обработки. Высокоскоростной шпиндель управляется немецкой системой, которая обеспечивает точное позиционирование и обработку на высоких скоростях.

Комлектация

ЧПУ	LNC
Серводвигатели	Dorna Servo motor (750 Втx3 )
Инверторы	H-WISE Inverter
Программная система лазерного сканирования	Banner laser sensor (USA)

Конструктивные особенности

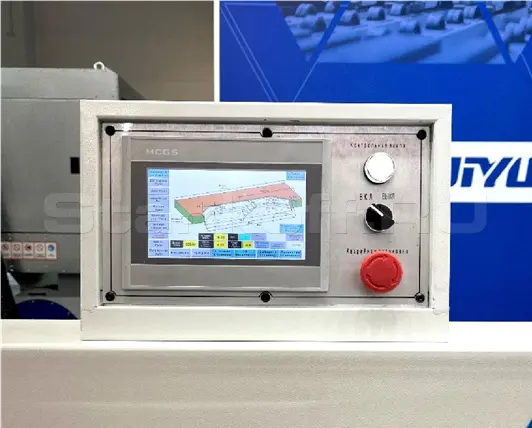

Пульт управления

Удобное и понятное меню с готовыми шаблонами для создания карт присадки и фрезеровки.

Обработка детали в двух плоскостях

Станок позволяет работать не только с торцом детали, но и с её плоскостью. Например, можно выполнять присадку под петлю и эксцентриковое соединение, а также фрезеровать пазы и выборки под ручки на плоскости детали.

Одновременная загрузка нескольких деталей

На рабочий стол можно установить до двух деталей одновременно для работы в «маятниковом» режиме при выполнении торцевой присадки. Это существенно повышает производительность при серийном производстве.

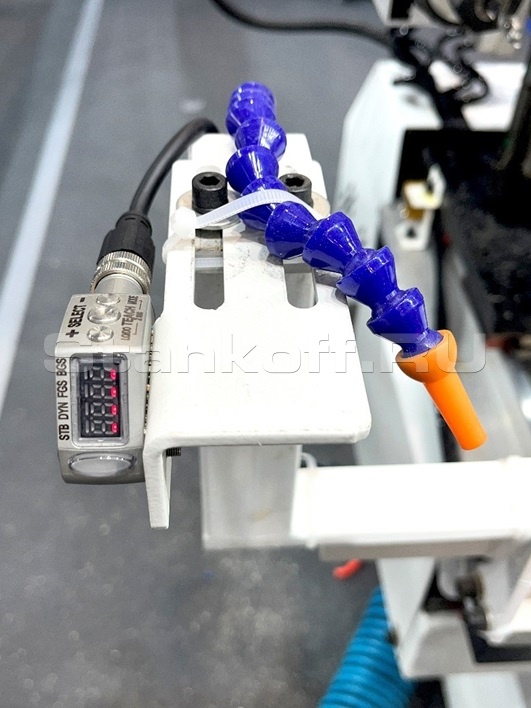

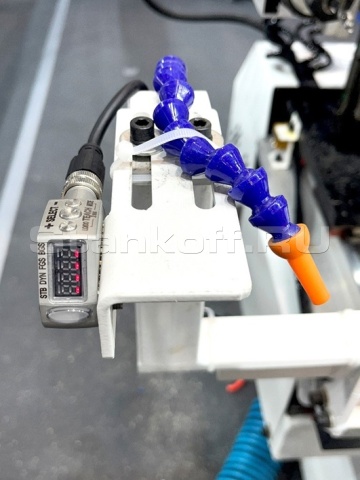

Система оптического сканирования

Система от американской компании Banner позволяет с безупречной точностью определить точки и траектории обработки. Корпус оптического элемента выполнен из нержавеющей стали и имеет класс защиты IP69K.

Пнематический тормоз прижимной траверсы

Обеспечивает фиксацию траверсы. В зависимости от глубины обработки материала, прижимная траверса может быть установлена на необходимую позицию.

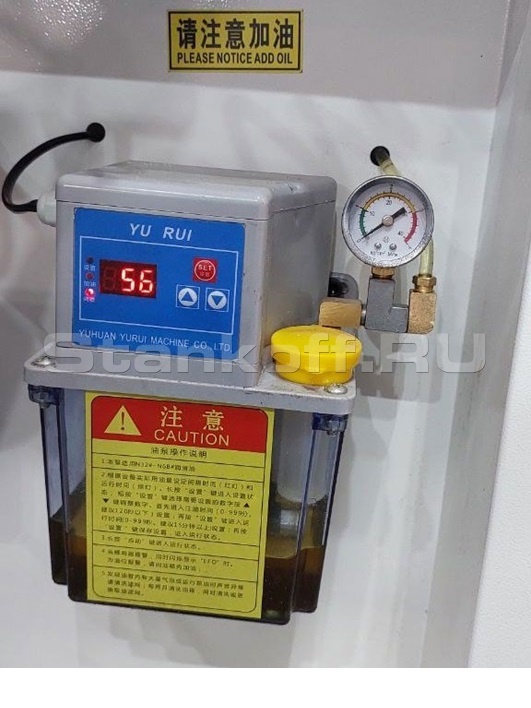

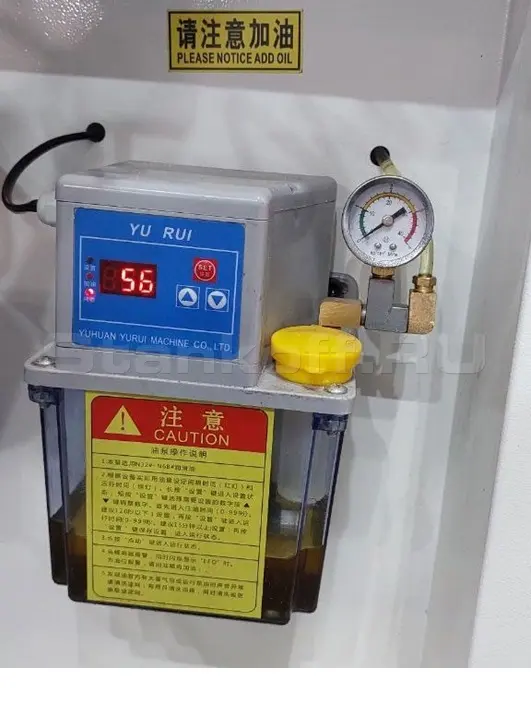

Система автоматической смазки

Производит смазку подшипников в автоматическом режиме по заданному регламентом времени обслуживания.

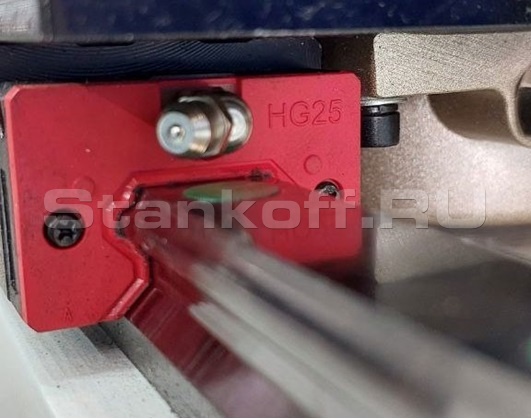

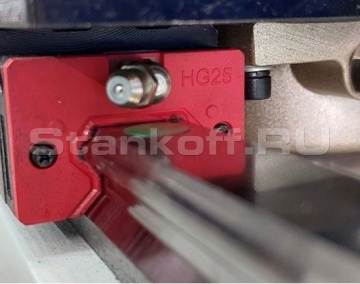

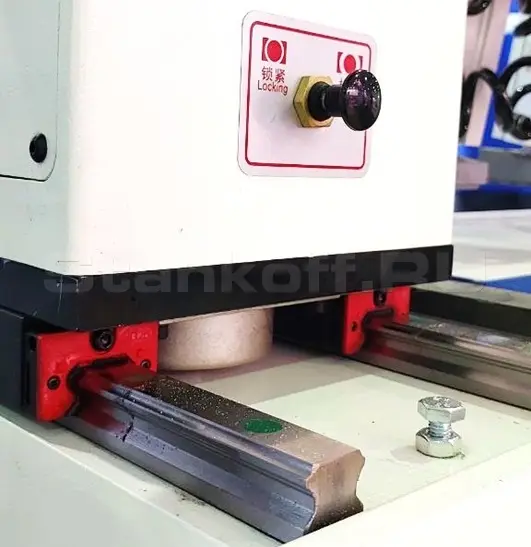

Линейные подшипники и направляющие

Для точного,быстрого и плавного перемещения рабочих узлов.

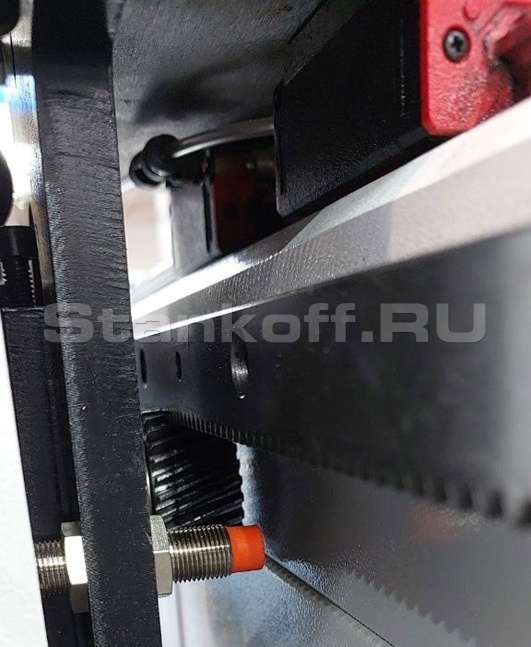

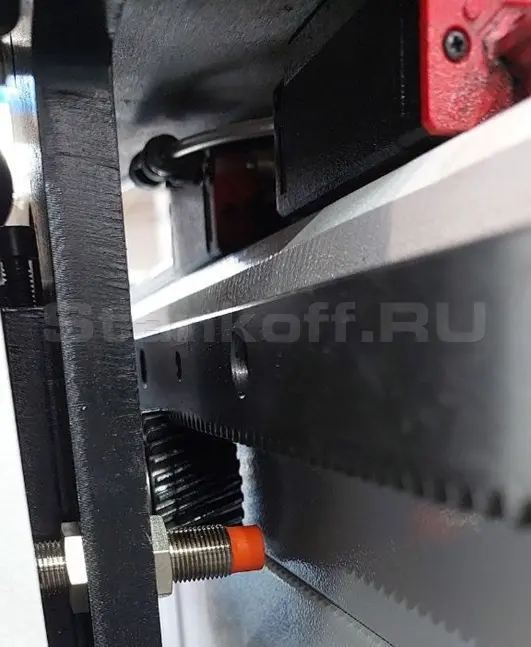

Рейки-шестерни

Рейки-шестерни в механизме перемещения для жесткости и долговечности конструкции.

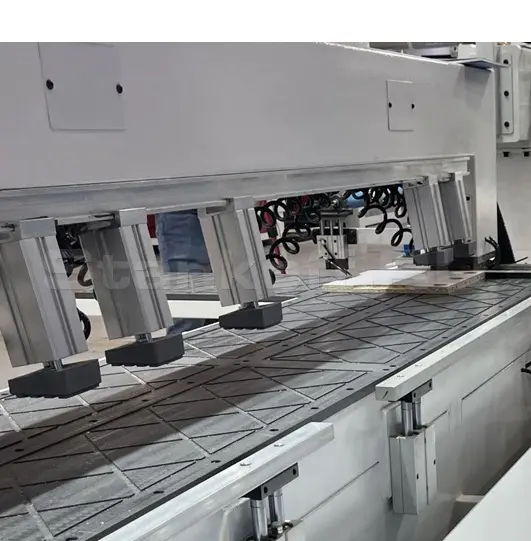

Прижимные устройства

Прижимные устройства с возможностью перемещения в зависимости от длины обрабатываемых деталей.

Характеристики

Система управления	LNC
Высота детали, мм	Опционально может быть увеличена до 100
Макс. скорость холостого хода, м/мин	80
Макс. скорость обработки, м/мин	80
Частота напряжения, Гц	50
Точность обработки, мм	±0.05/300
Мощность шпинделя (с воздушным охлаждением), кВт	2,2х2 + 3,5х2
Макс. мощность, кВт	15
Габаритные параметры
Вес, кг	1500

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Постпроцессор

Сергей Новичок 15 июня

Создает ли постпроцессор программу для вертикальных шпинделей, или работает пао внутренним шаблонам???

0 0

Артём Новичок 19 июня , 17:26

У JIYU CS550-2D-4 основная работа выполняется через встроенную систему управления и готовые шаблоны на пульте. Оператор задаёт параметры обработки: тип операции, координаты, глубину, диаметр, сторону/плоскость обработки. После этого станок сам формирует карту присадки и отрабатывает её нужными шпинделями. Это как раз удобно для типовых мебельных операций – присадка под эксцентрик, шкант, петлю, ответные отверстия, пазы или выборки. Станок рассчитан именно на быструю работу по внутренним шаблонам, чтобы оператор мог делать присадку прямо с пульта и без сложного программирования.

1 |
