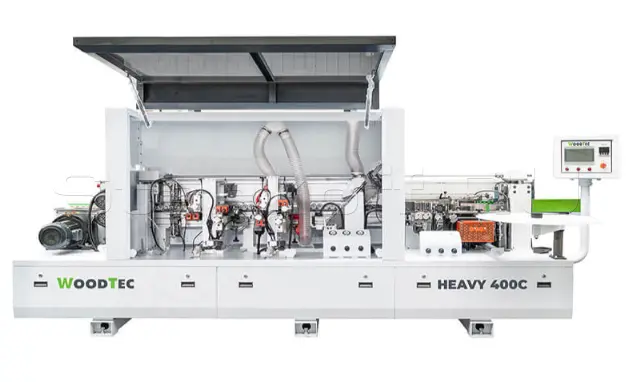

Станок для облицовывания кромок мебельных деталей WoodTec HEAVY 400C

Name: Станок для облицовывания кромок мебельных деталей WoodTec HEAVY 400C
Rating: 5 (1 reviews)

/ 10

Сравнить Вопросы

Краткие характеристики

Артикул: HEAVY 400C
Мин. длина панели, мм: 120
Мин. ширина панели, мм: 80
Толщина панели, мм: 10 – 60
Толщина кромочного материала, мм: 0,4-3
Операции: нанесение жидкостей; полировка; приклеивание; торцовка; циклевка

Все характеристики

Конструктив

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схемы обработки

Отличительные особенности

Увеличенная скорость подачи до 23 м/мин;
Лампа-излучатель;
Пневмо-перенастройка на 2 вида кромки;
Радиусная и плоская цикли;
Узел очищающей жидкости.

Конструктивные особенности

ПАНЕЛЬ УПРАВЛЕНИЯ

Управление осуществляется с помощью пульта с монитором Touch Screen.

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Простое и понятное включение всех узлов.

В случае неисправности на дисплее появляется описание неисправности.

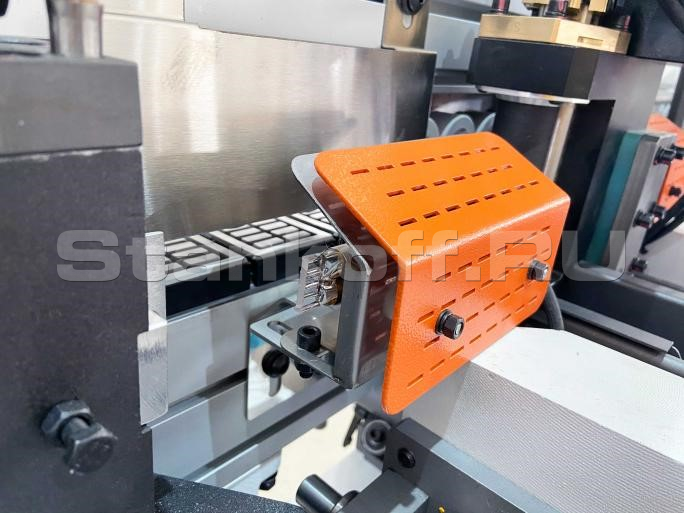

БЛОКИРОВКА ПОДАЧИ

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.

Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

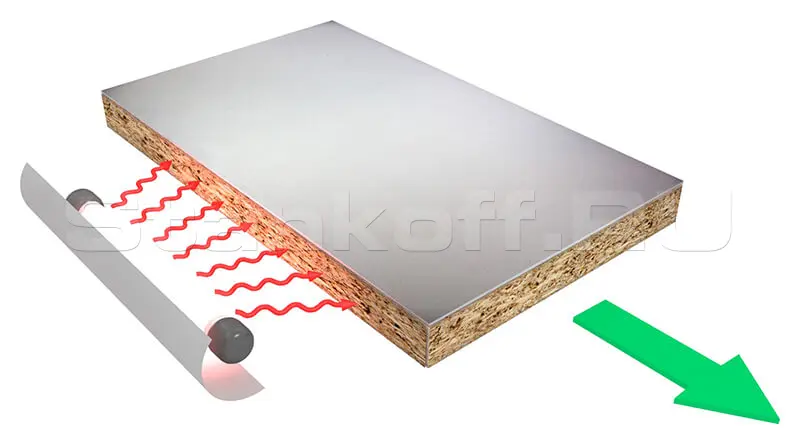

ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА

Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки.

Особо актуальна в холодный период времени.

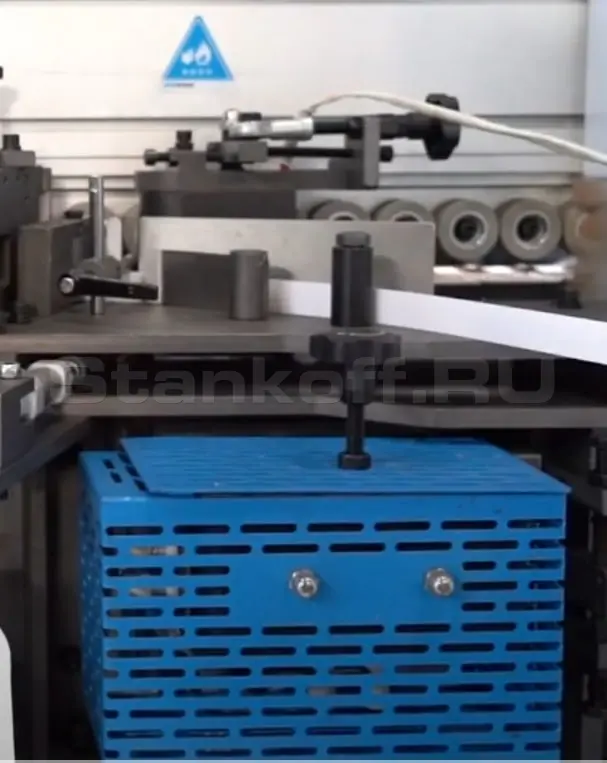

КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли.

Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

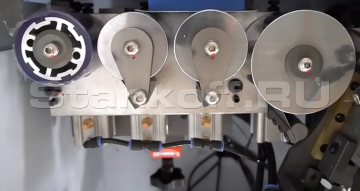

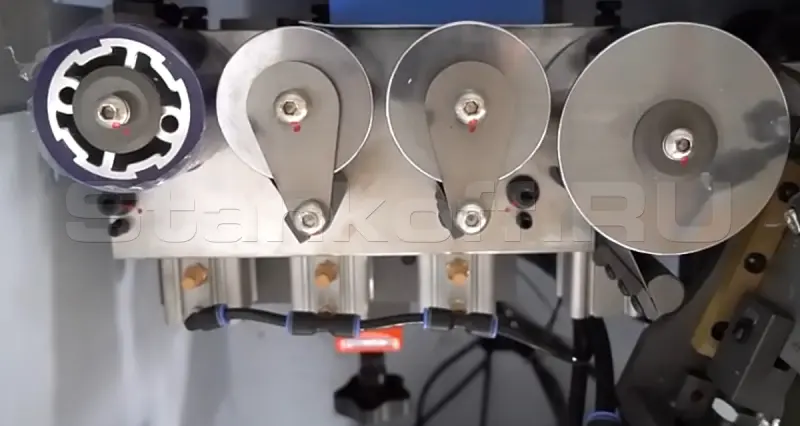

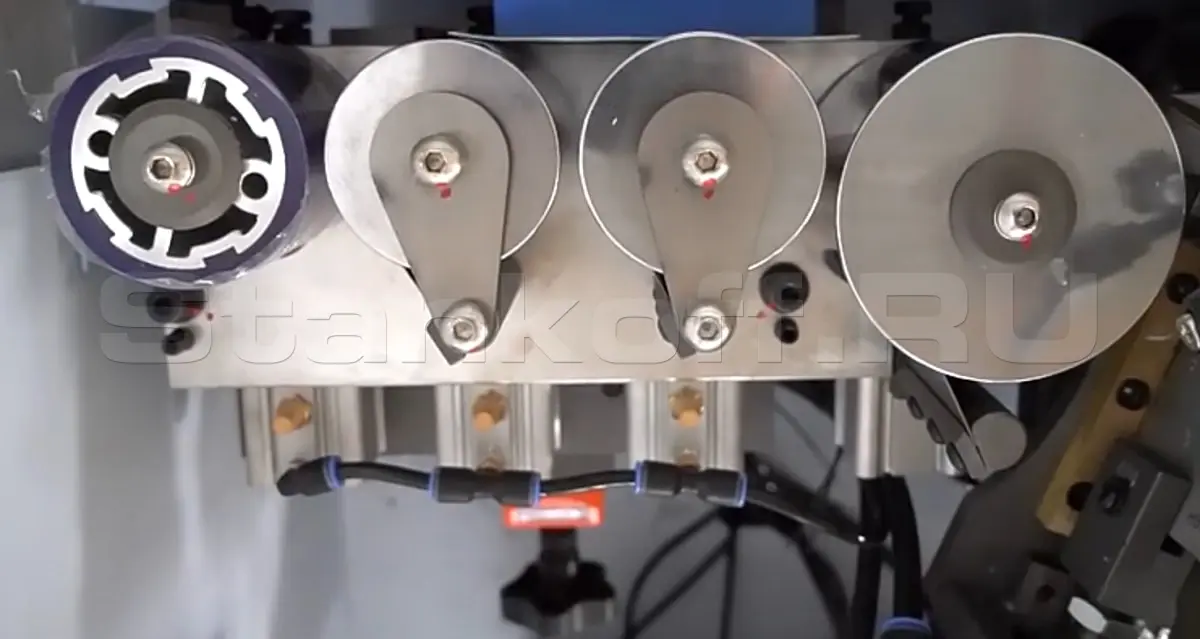

ЗОНА ПРИЖИМА

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.

ОБСЛУЖИВАНИЕ

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

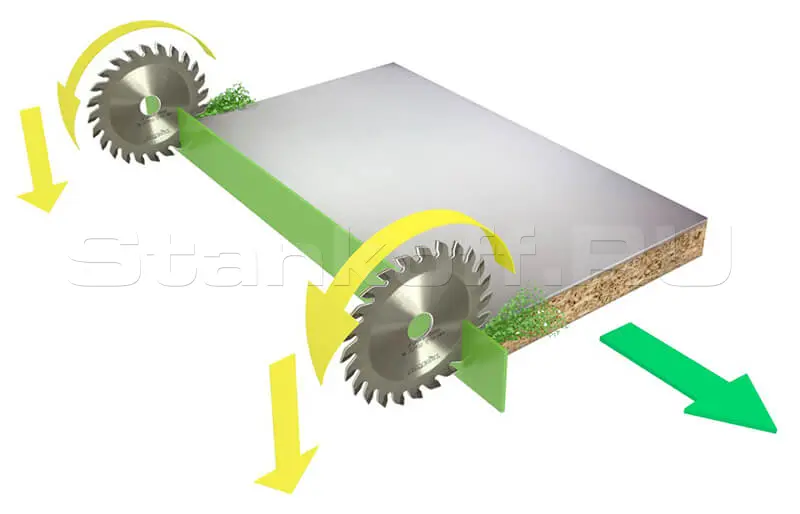

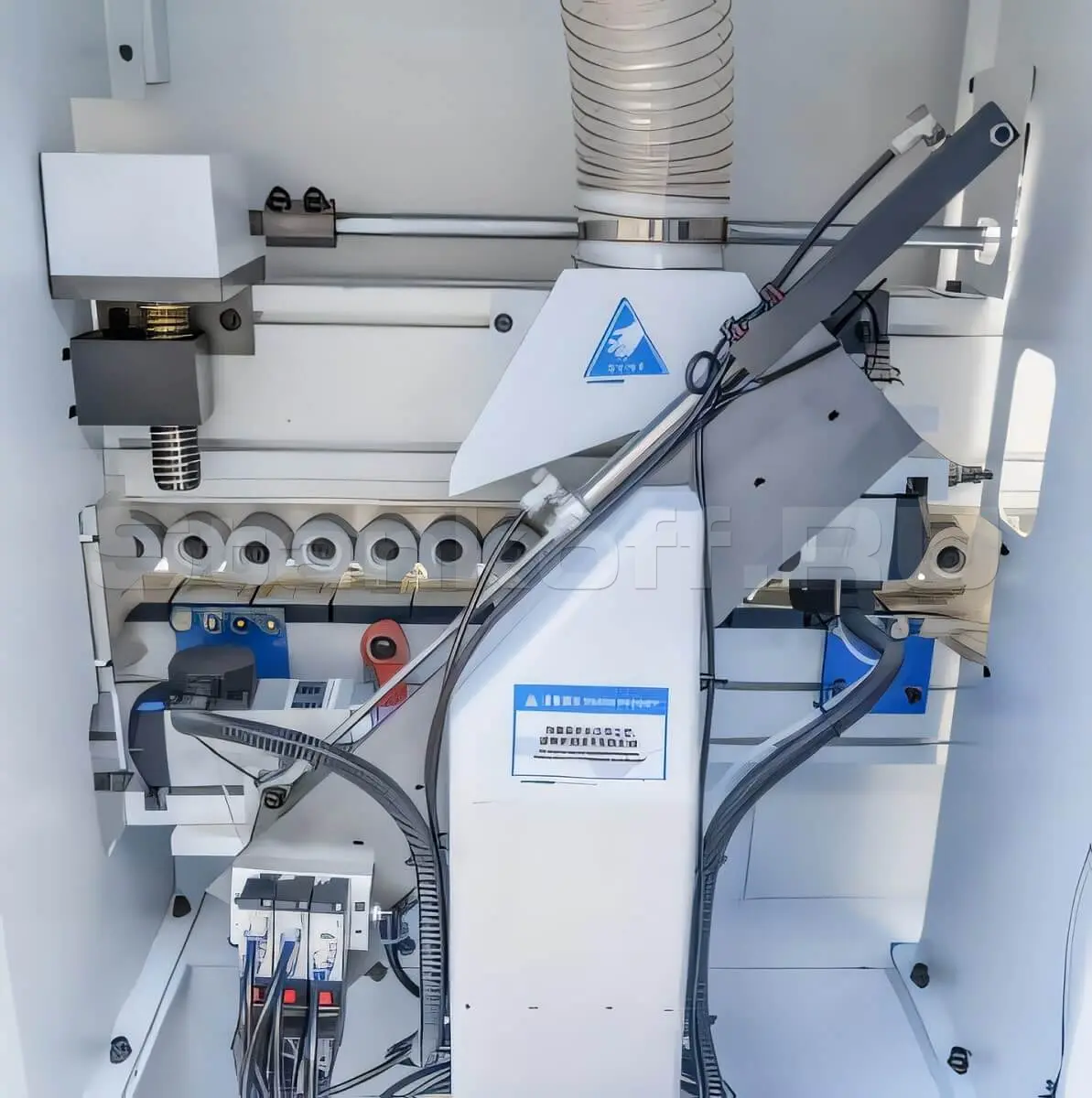

ТОРЦОВОЧНЫЙ УЗЕЛ

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.

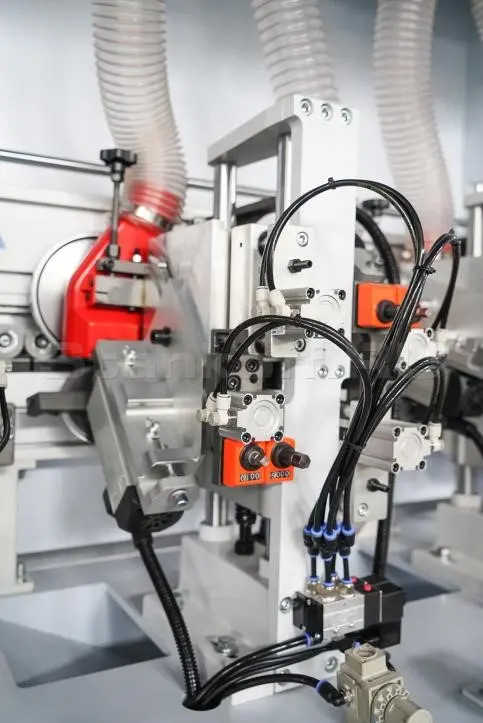

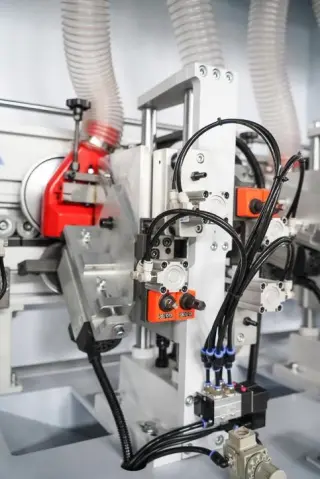

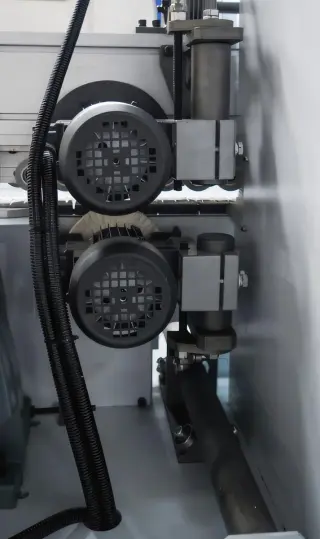

ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ

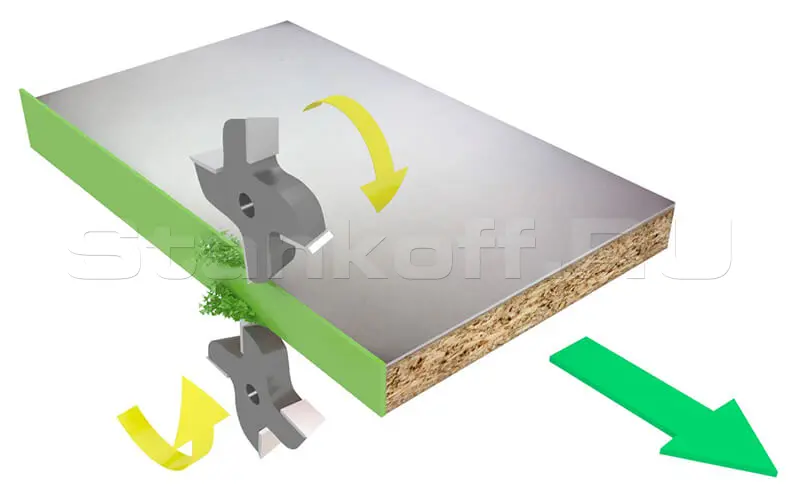

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.

Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.

Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.

Экономия времени на перенастройку.

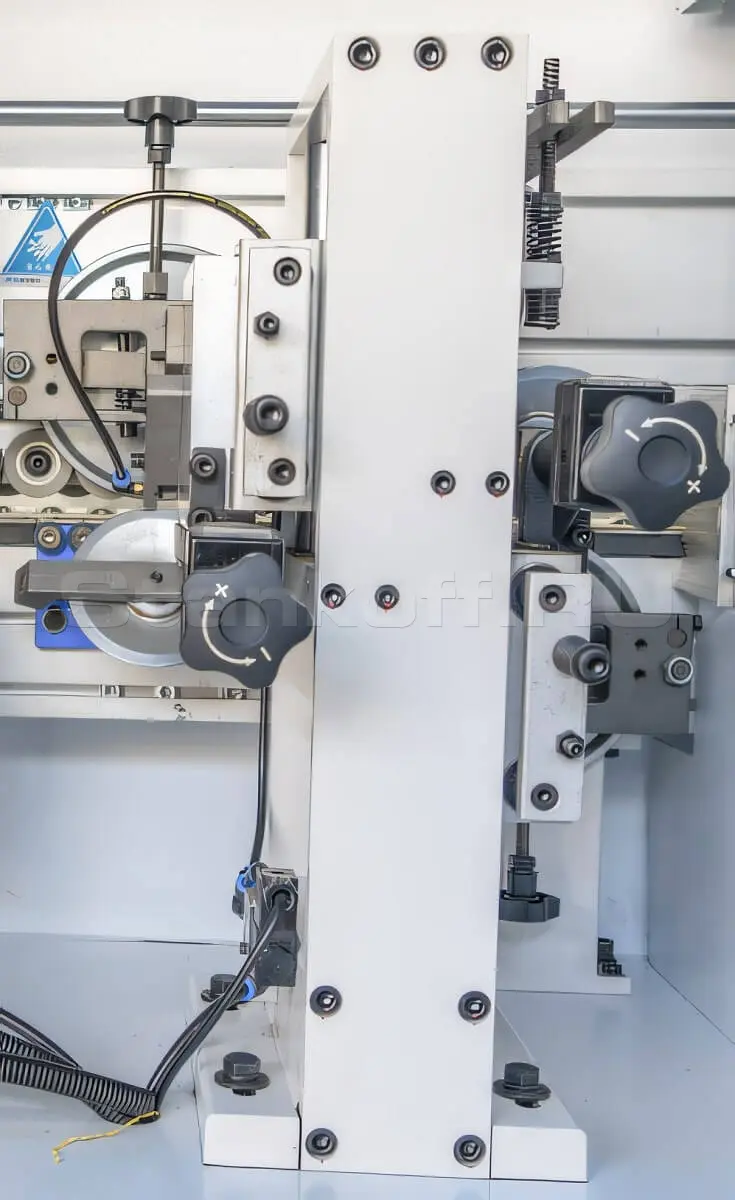

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Автоматическая отвод узла.

Экономия времени на перенастройку.

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.

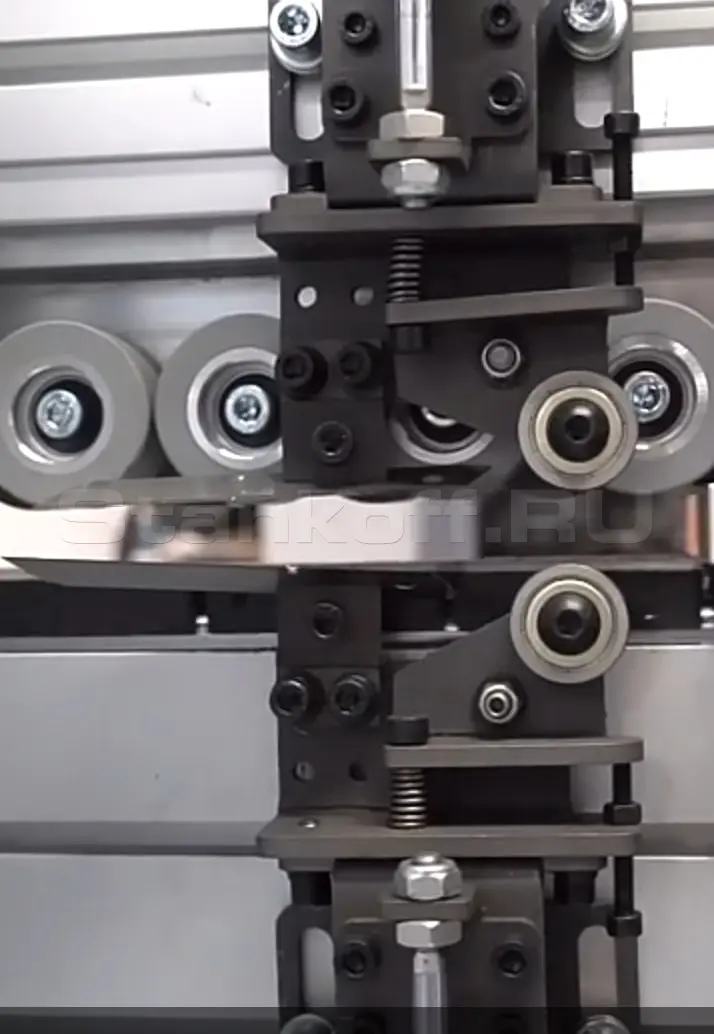

УЗЕЛ ПЛОСКОЙ ЦИКЛИ

Предназначен для удаления остатков клея с клеевого соединения.

С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

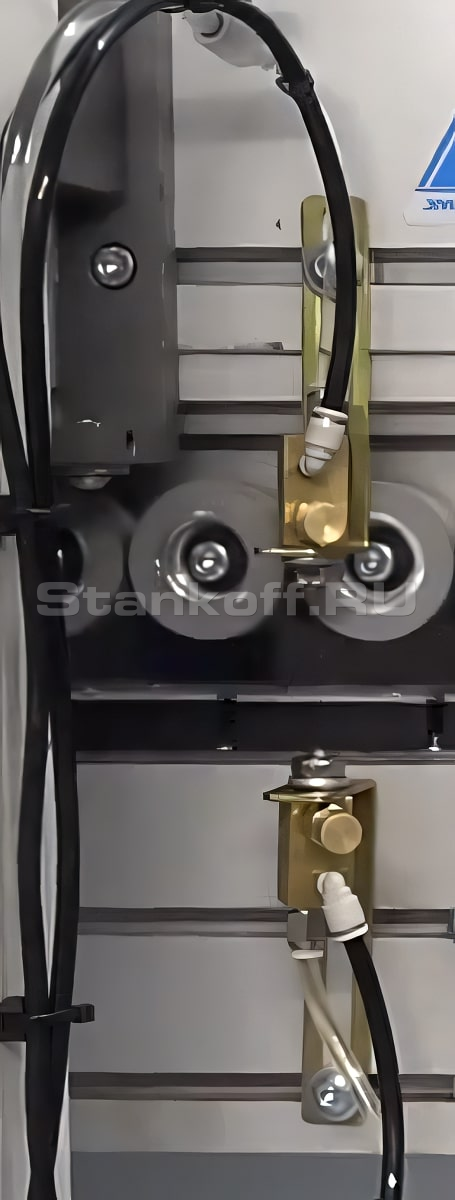

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ

2 форсунки одновременно наносят жидкость сверху и снизу заготовки.

Регулировка подачи необходимого количества жидкости.

Улучшает качество обработанной детали и обладает антистатическим эффектом.

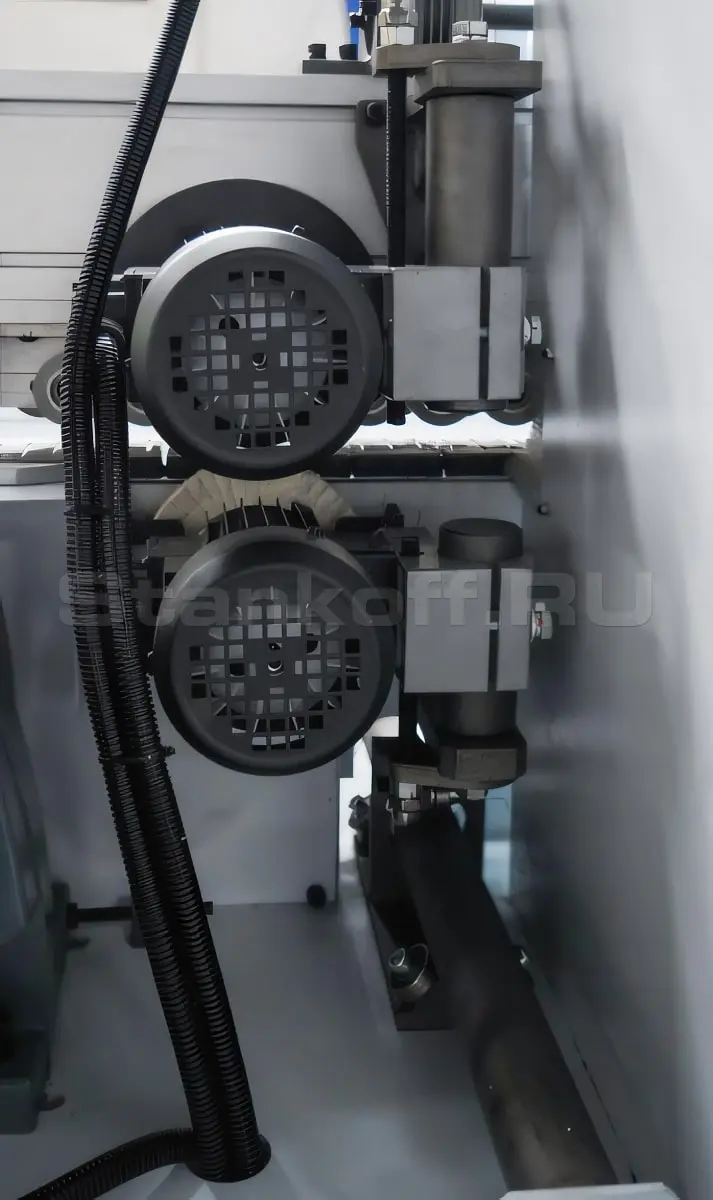

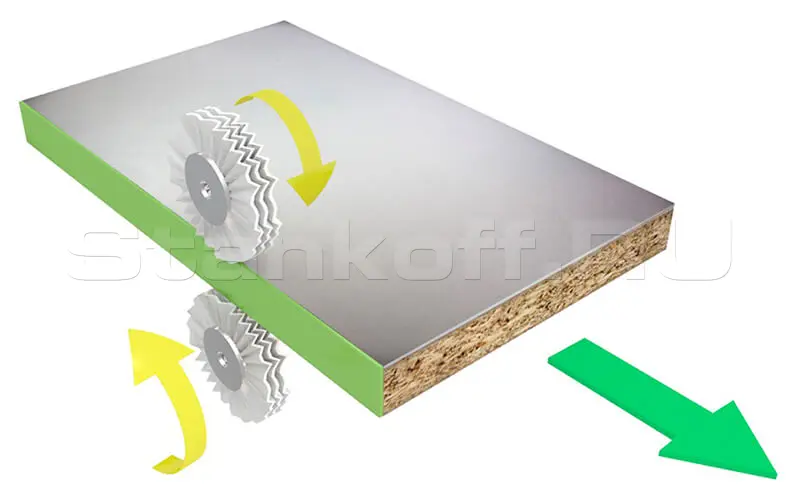

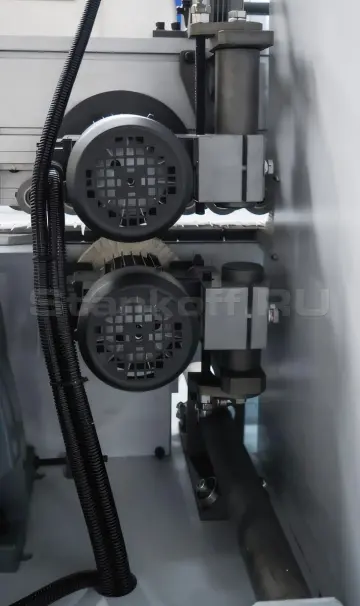

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.

Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Выполнены в соответствии стандартам СЕ.

Характеристики

Параметры обработки
Мин. длина панели, мм	120
Мин. ширина панели, мм	80
Толщина панели, мм	10 – 60
Толщина кромочного материала, мм	0,4-3
Общие характеристики
Операции	нанесение жидкостей; полировка; приклеивание; торцовка; циклевка
Давление сжатого воздуха, Бар	6-8
Напряжение, В	380
Макс. мощность, кВт	9.5
Габаритные размеры
Габаритные размеры станка, мм	4200 × 750 × 1600
Габаритные размеры в упаковке
Вес, кг	1450
