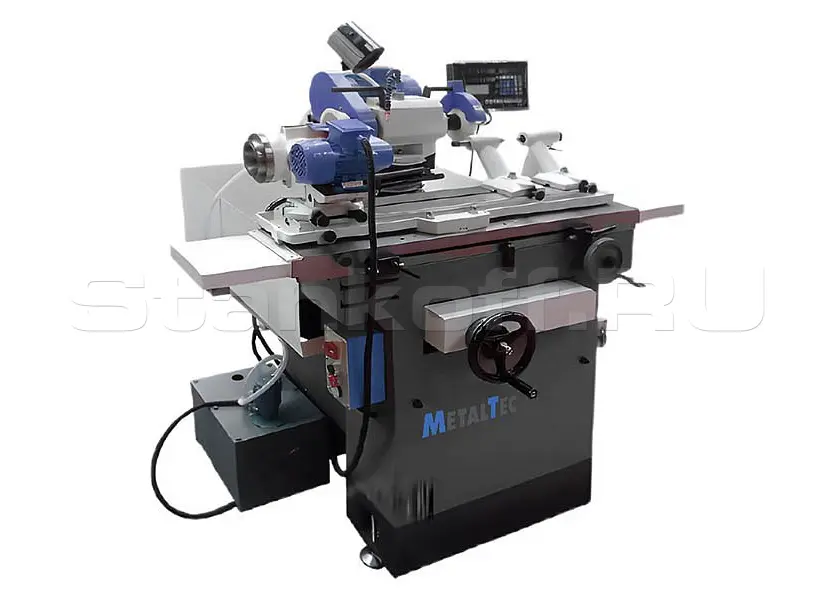

Универсально-заточный станок MetalTec M480

Name: Универсально-заточный станок MetalTec M480
Brand: MetalTec
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул M480

Макс. наружный диаметр насадного инструмента, мм	250
Диаметр хвостовика концевого инструмента, мм	4 - 25
Макс. размер насадных фрез, мм	250 x 400
Макс. диаметр фрезы, мм	250
Макс. длина фрезы, мм	400
Макс. расстояние между центрами, мм	700
Макс. диаметр обработки, мм	250
Диаметр цанги, мм	4 - 25
Макс. угол спирали, °	± 45
Наклон заточного узла, °	360
Перемещение заточного стола
Продольное по оси X, мм	480
Поперечное по оси Y, мм	250
Вертикальное по оси Z, мм	270
Шлифовальный круг
Макс. диаметр, мм	150
Мощность электродвигателя, кВт	0.85/1.1
Размеры круга, мм	150 x 32
Частота вращения, об/мин	3010/6010
Габаритные размеры
Длина, мм	1650
Ширина, мм	1150
Высота, мм	1500
Вес, кг	950

Все характеристики

Уточнить наличие

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Алексей Ендуганов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 250 мм. Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.)

ОБЛАСТЬ ПРИМЕНЕНИЯ

Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:

фрезерный инструмент (концевые фрезы с плоским торцем, торцевые фрезы, насадные дисковые фрезы);
токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
зуборезный инструмент (червячные и модульные фрезы, долбяки);
резьбонарезной инструмент (метчики прямые и спиральные).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

Конструктивные особенности

УНИВЕРСАЛЬНЫЙ ТОЧИЛЬНЫЙ АППАРАТ

ПРАВАЯ И ЛЕВАЯ БАБКА

ИНСТРУМЕНТ ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА

ЗАЩИТНЫЙ КОЖУХ ШЛИФОВАЛЬНОГО ДИСКА

ЦЕНТРАЛЬНЫЙ ВАЛ ДЛЯ ВНУТРЕННЕЙ ШЛИФОВКИ

ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДДЕРЖКИ ИНСТРУМЕНТА

ЦЕНТРАЛЬНЫЙ ВАЛ Ø 22, 27, 32

НАТЯЖНОЙ СТЕРЖЕНЬ M24 (NT50)

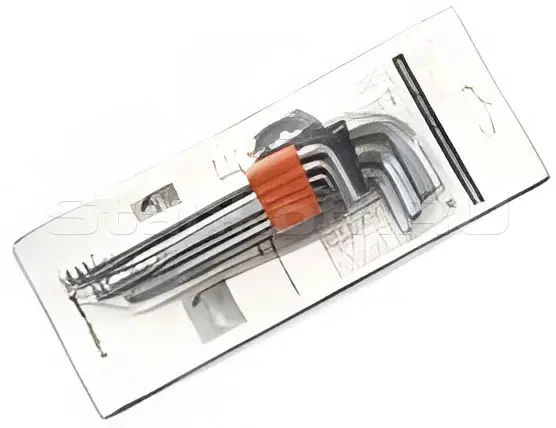

ШЕСТИГРАННЫЙ ТОРЦЕВОЙ ГАЕЧНЫЙ КЛЮЧ

ОПОРНАЯ НОЖКА

ШЛИФОВАЛЬНЫЙ ДИСК

Дополнительные опции

50K УСТРОЙСТВО ДЛЯ ЗАТОЧКИ СВЕРЛ Ø 2 - 60 ММ

Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”).Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика).Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3.

50KQ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ ДО 50 ММ

Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки.

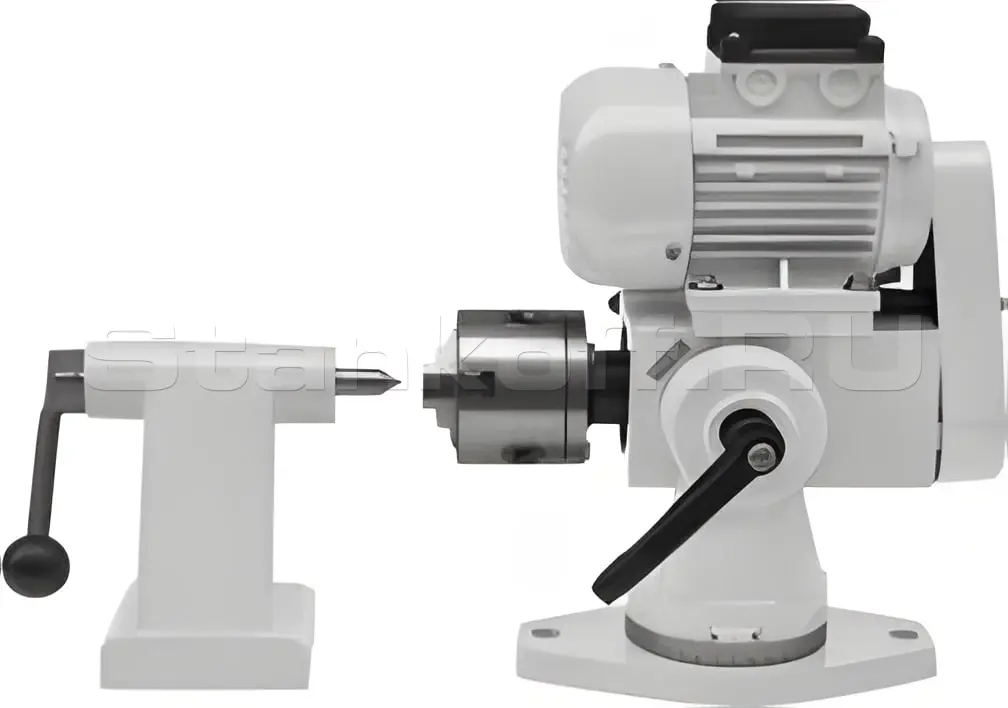

50S УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ И 3-Х КУЛАЧКОВЫМ ПАТРОНОМ ДО Ø50 ММ

Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования.

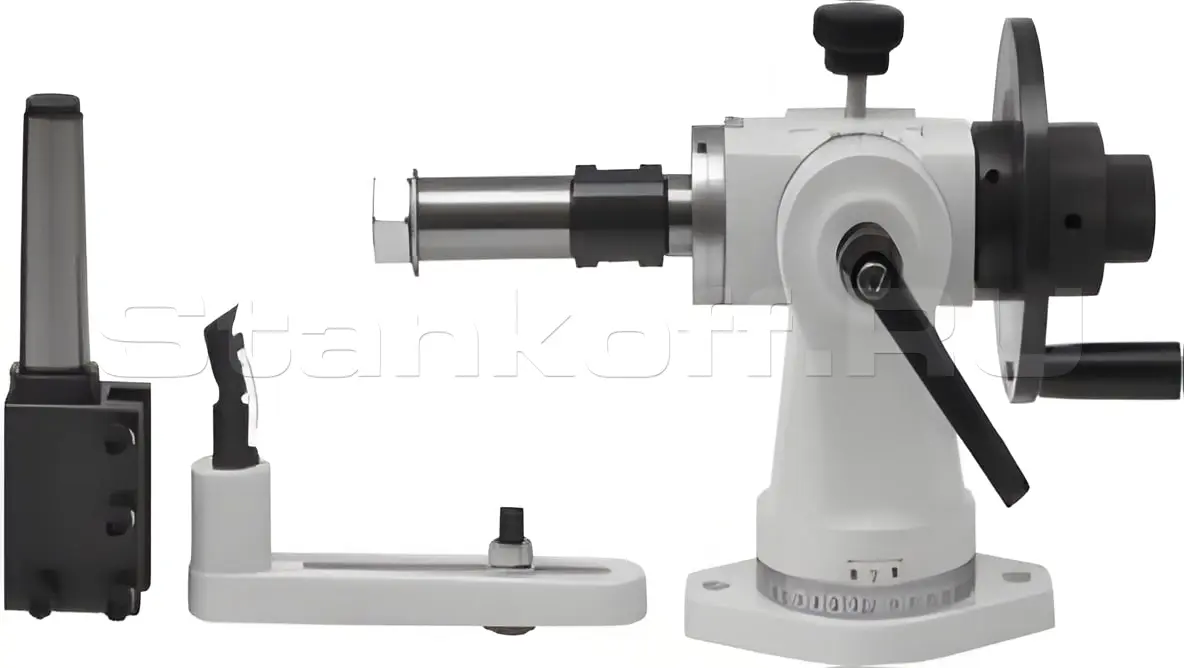

50HC УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ОТРЕЗНЫХ И ПРОРЕЗНЫХ ФРЕЗ (2-Х И 3-Х СТОРОННИХ) ДО Ø180 ММ

А так же фасонных фрез, торцевых фрез, червячных и модульных фрез. Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням.

50D УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ

Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 Ø 3 - 30 мм, червячных фрез, токарного резца. Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E.

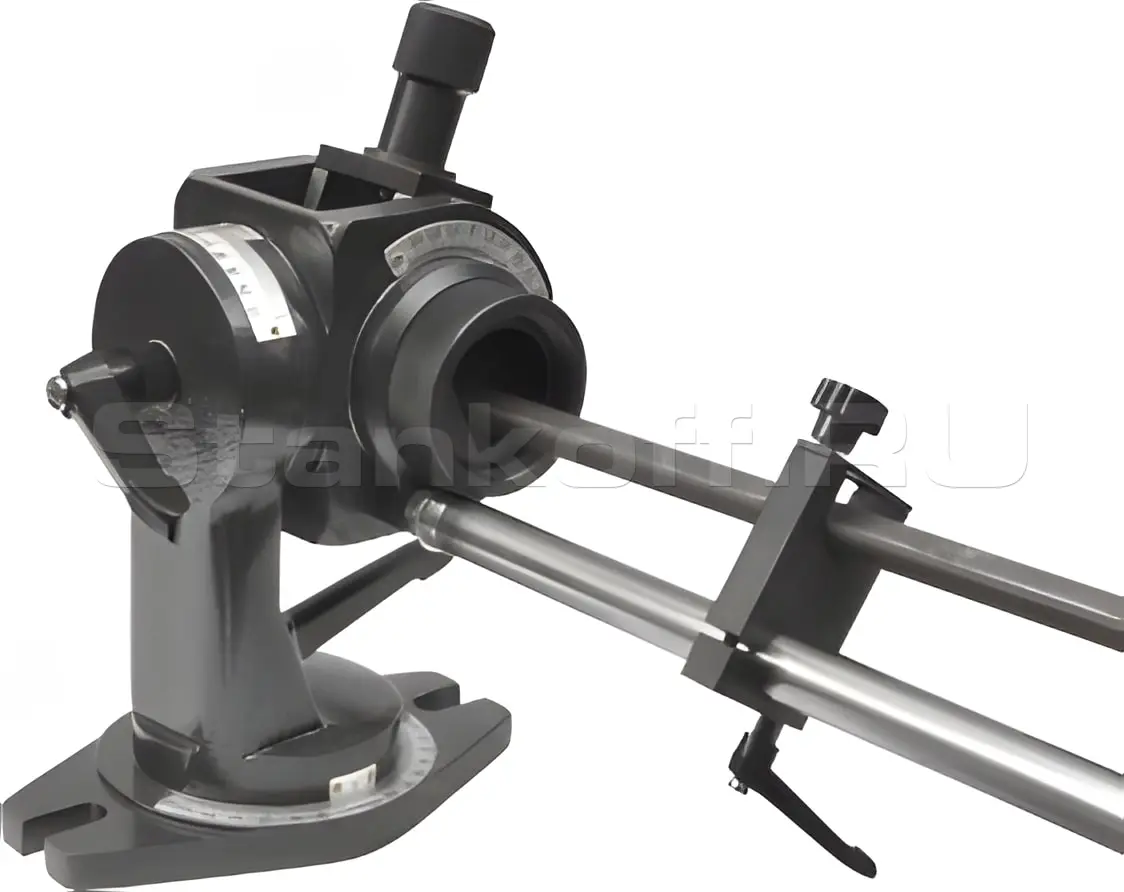

50Q УСТРОЙСТВО ДЛЯ ЗАТОЧКИ РУЖЕЙНЫХ СВЕРЛ

Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм. По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм.

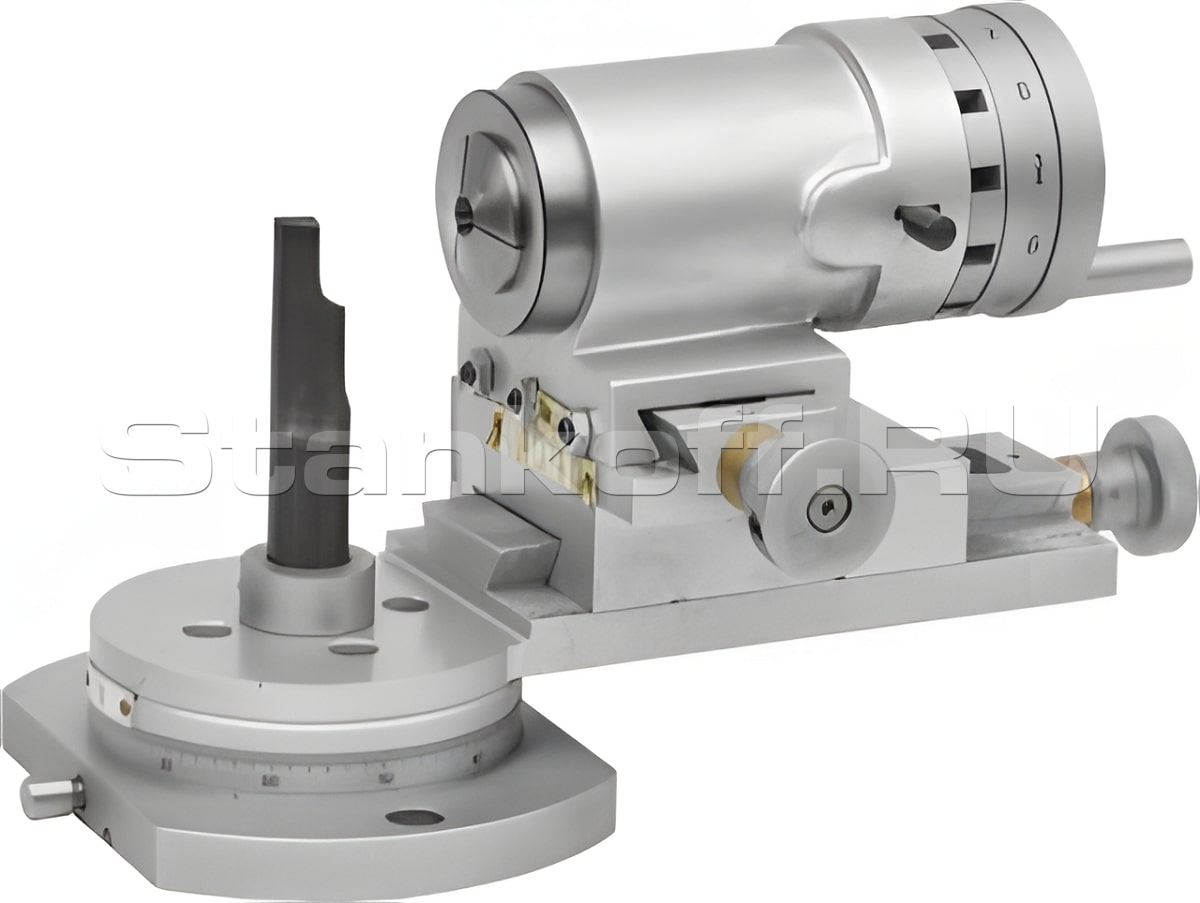

50R УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ И РАДИУСНЫМ ТОРЦЕМ, ШАРОВЫХ И РАДИУСНЫХ РЕЗЦОВ ДО Ø50 ММ

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру. Затачиваемая фреза зажимается в резьбовой цанге.

УЦИ (УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ)

Позволяет производить отчет линейных перемещений по осям X и Y.Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки.

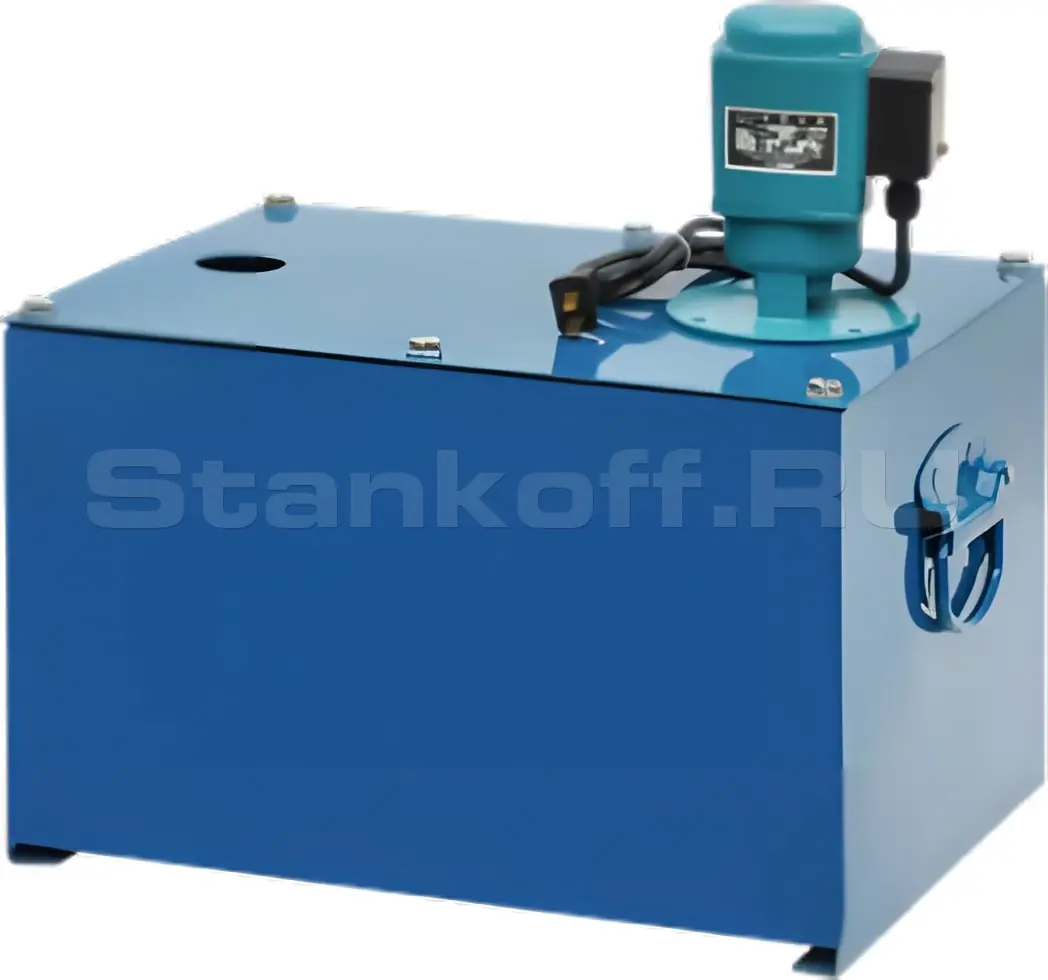

БАК ДЛЯ СОЖ

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

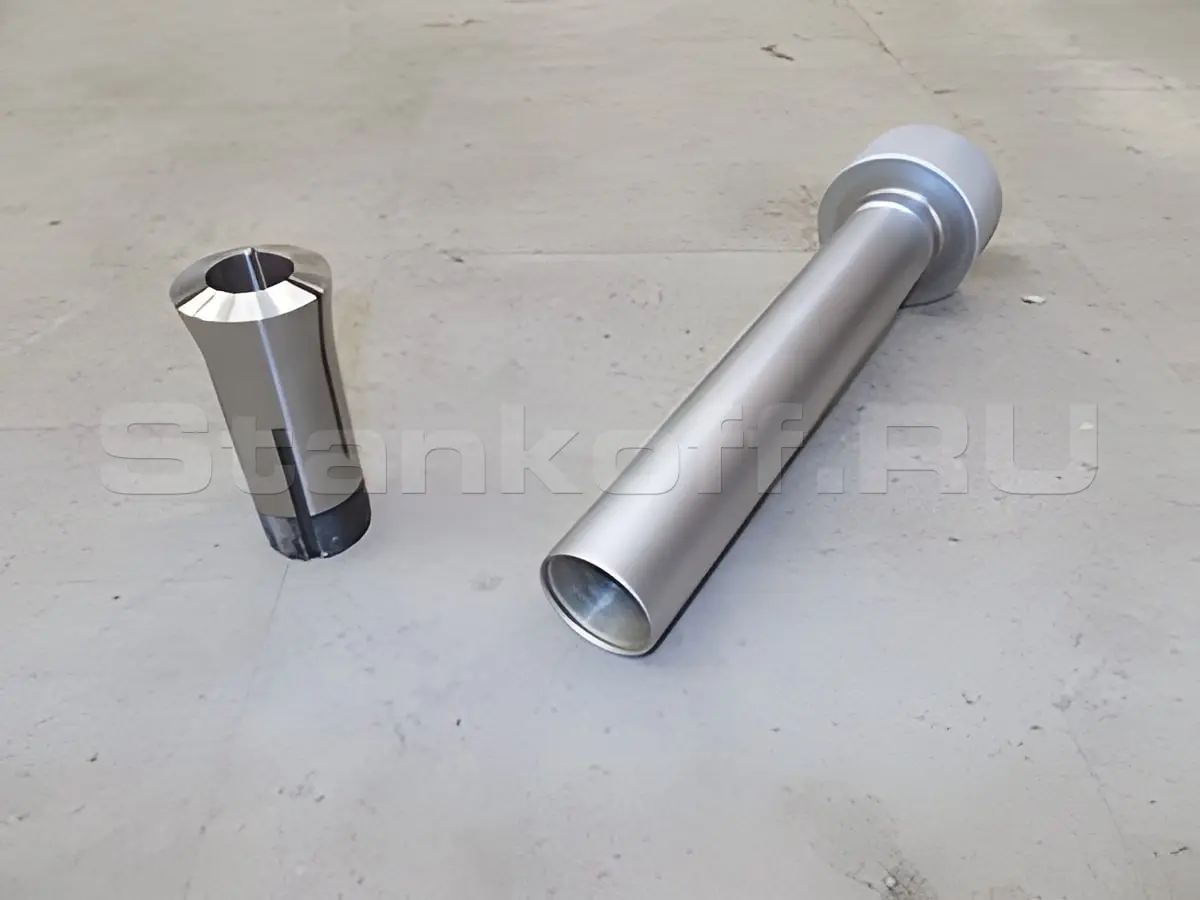

ЗАЖИМНАЯ ГИЛЬЗА ДЛЯ РЕЗЬБОВОЙ ЦАНГИ

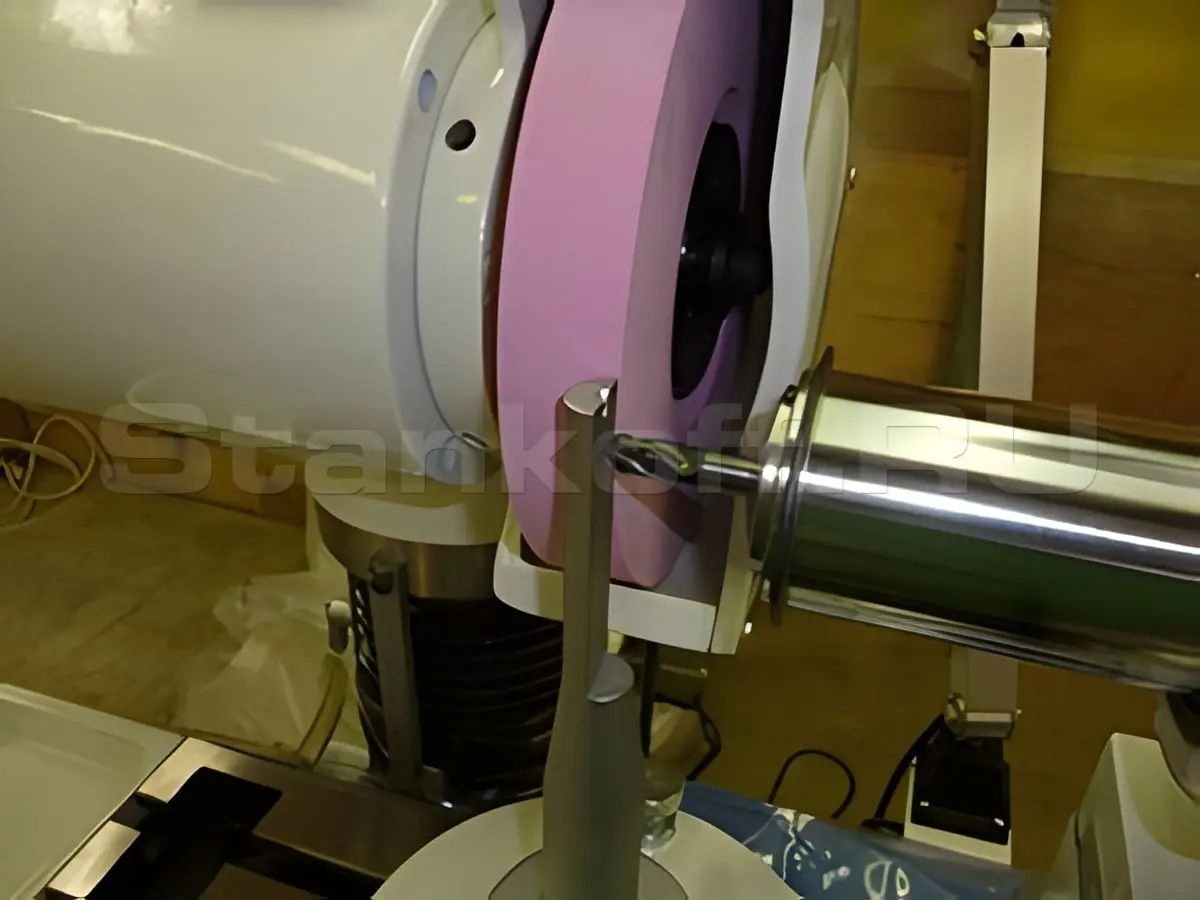

ПРЕЦИЗИОННЫЙ УПОР ДЛЯ ЗАТОЧКИ КОНЦЕВОЙ ФРЕЗЫ С РАДИУСНЫМ ТОРЦЕМ

Поставляется в комплекте с устройством 50R.

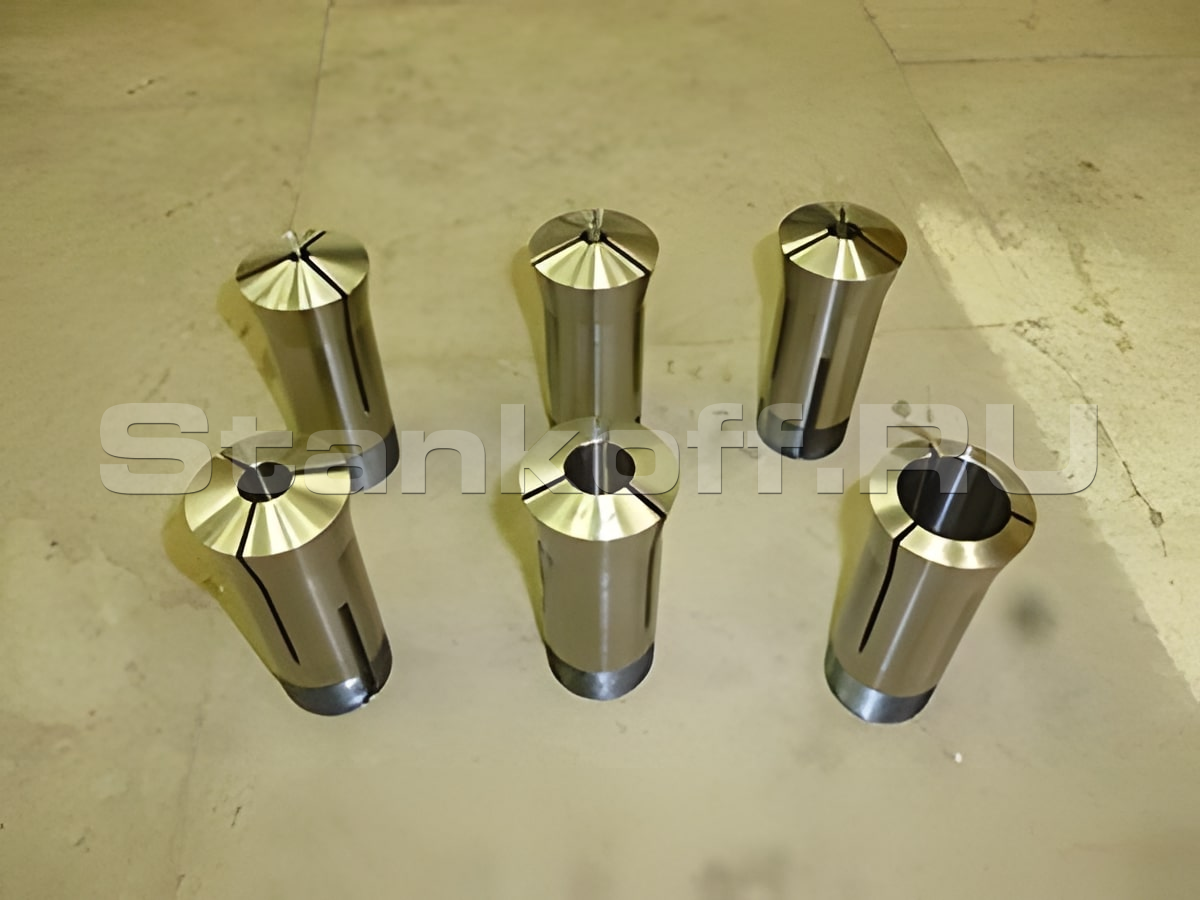

НАБОР РЕЗЬБОВЫХ ЦАНГ (ТИП 5С)

Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм. Другие размеры цанг свыше 6 мм по отдельному согласованию.

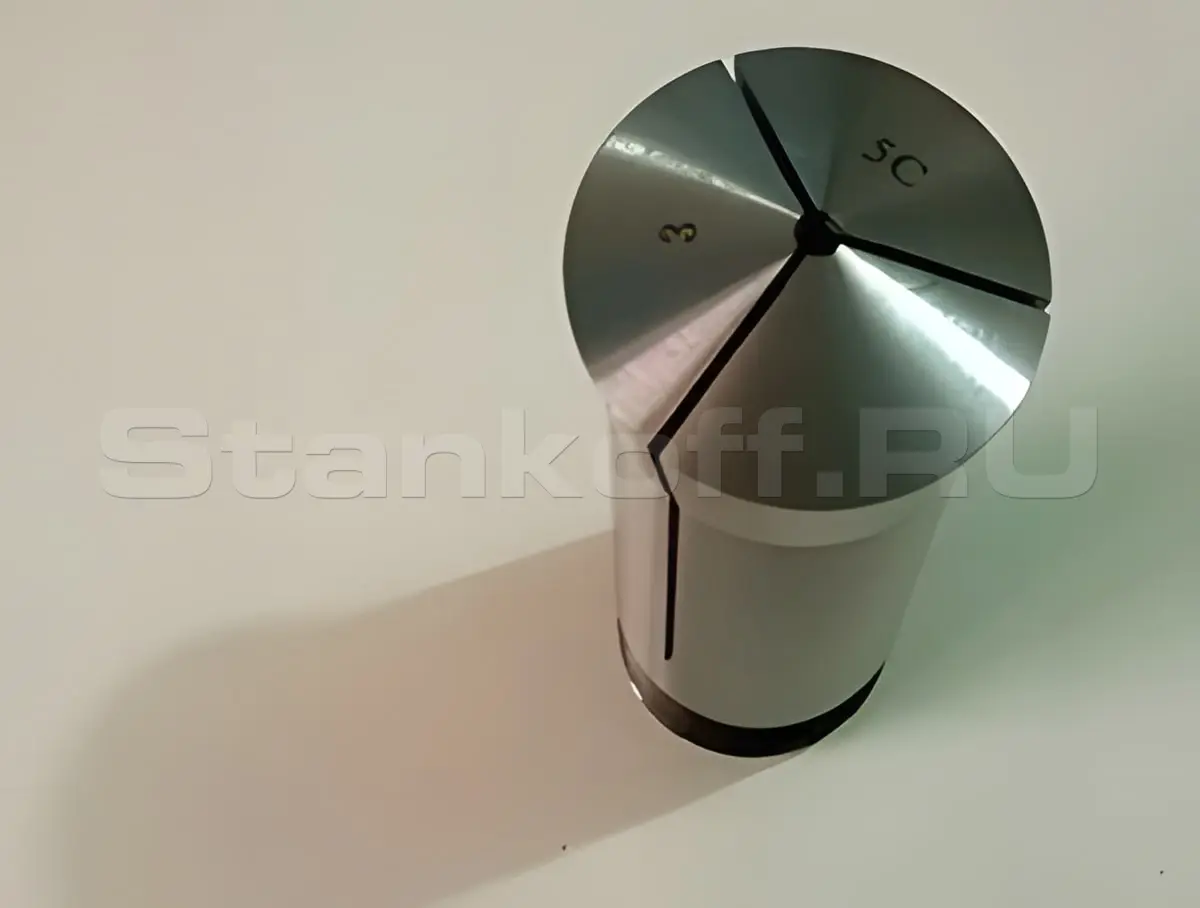

РЕЗЬБОВАЯ ЦАНГА (ТИП 5С)

Для устройства 50R, 50D – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию.

ОПРАВКА MT4 ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ

Для заточки дисковых отрезных и прорезных фрез (2- х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез. Длина оправки зависит от толщины / высоты фрезы и указывается при заказе. Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы).

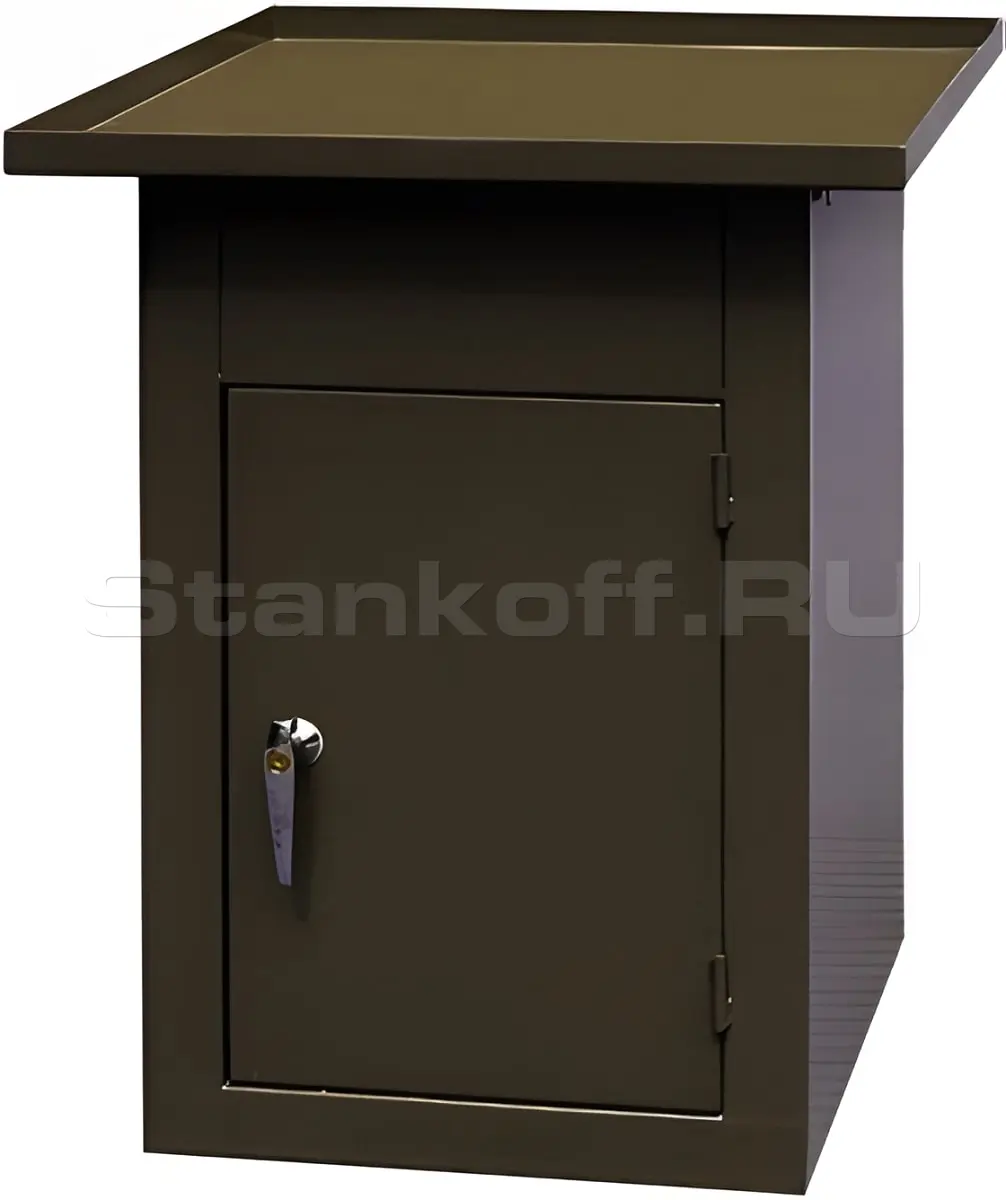

ПОДСТАВКА ДЛЯ СТАНКА (ТУМБА)

Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента. Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью.

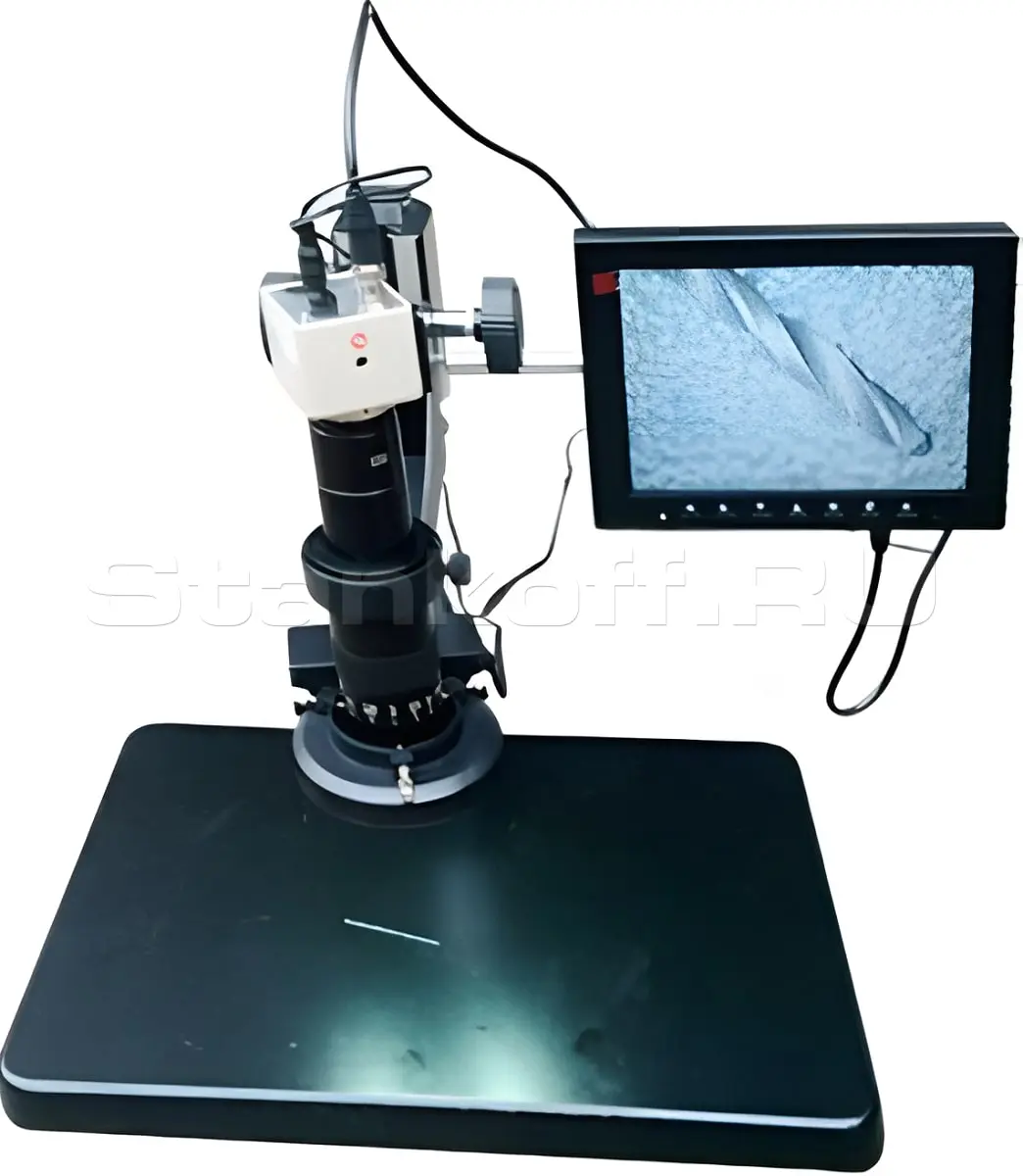

ВЫСОКОТОЧНОЕ ВИДЕОУСТРОЙСТВО

С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.

КЕРАМИЧЕСКИЙ (АБРАЗИВНЫЙ) КРУГ ЧАШЕЧНЫЙ Ø125 ММ

Применяется для заточки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе.

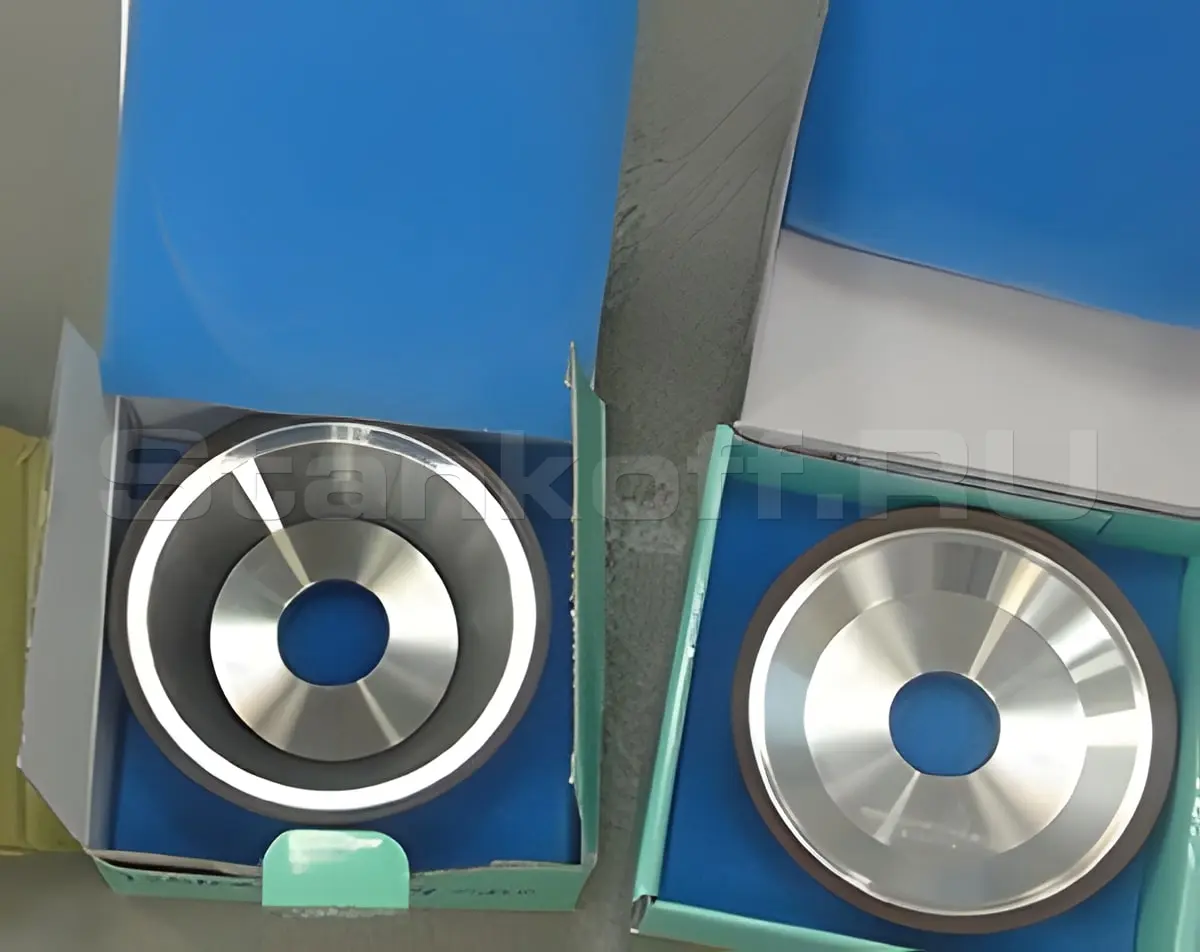

АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ / ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ

Применяется для заточки и доводки инструмента из твердого сплава. Количество кругов указываются при заказе.
Предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

Характеристики

Макс. наружный диаметр насадного инструмента, мм	250
Диаметр хвостовика концевого инструмента, мм	4 - 25
Макс. размер насадных фрез, мм	250 x 400
Макс. диаметр фрезы, мм	250
Макс. длина фрезы, мм	400
Макс. расстояние между центрами, мм	700
Макс. диаметр обработки, мм	250
Диаметр цанги, мм	4 - 25
Макс. угол спирали, °	± 45
Наклон заточного узла, °	360
Перемещение заточного стола
Продольное по оси X, мм	480
Поперечное по оси Y, мм	250
Вертикальное по оси Z, мм	270
Шлифовальный круг
Макс. диаметр, мм	150
Мощность электродвигателя, кВт	0.85/1.1
Размеры круга, мм	150 x 32
Частота вращения, об/мин	3010/6010
Габаритные размеры
Длина, мм	1650
Ширина, мм	1150
Высота, мм	1500
Вес, кг	950
