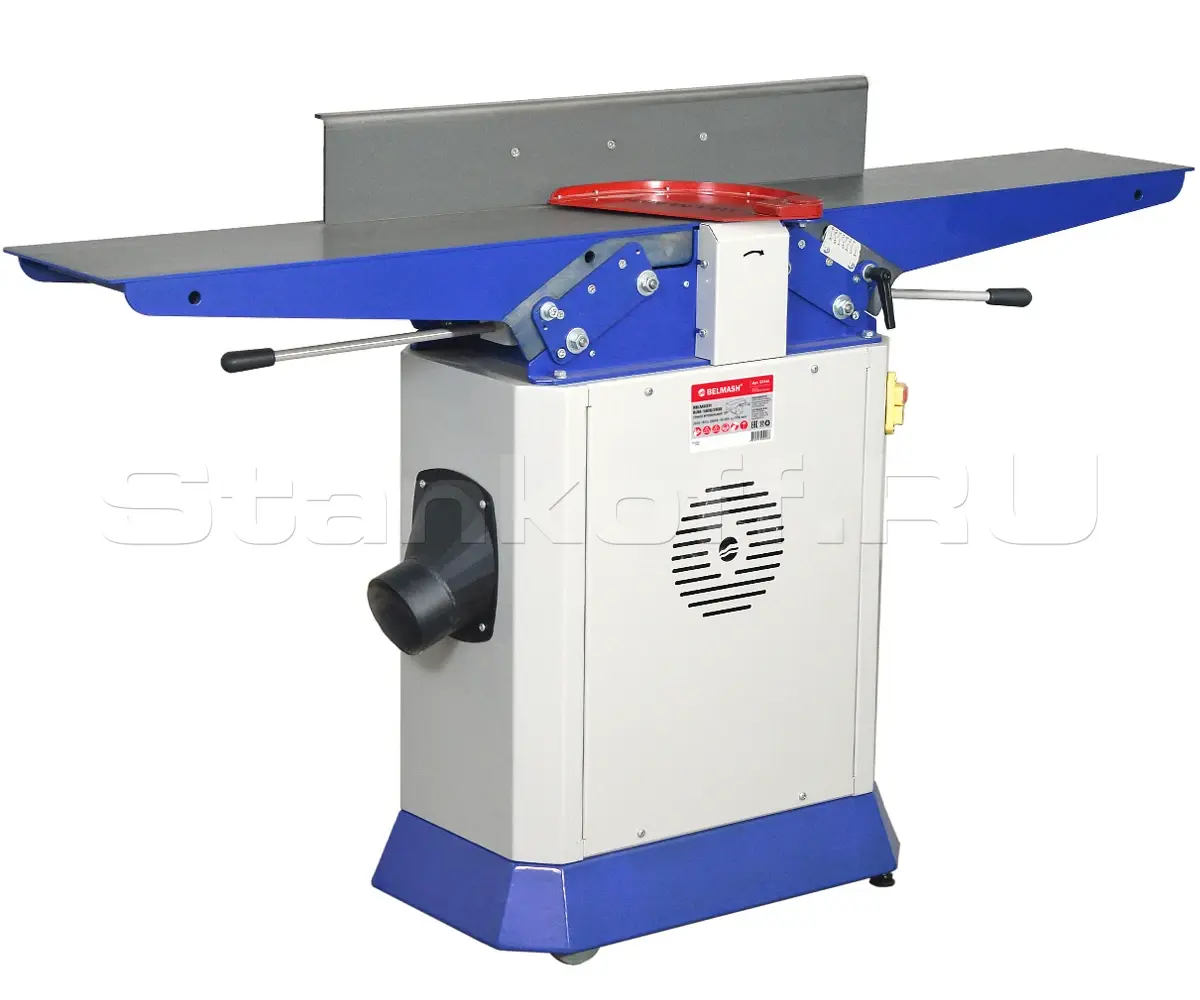

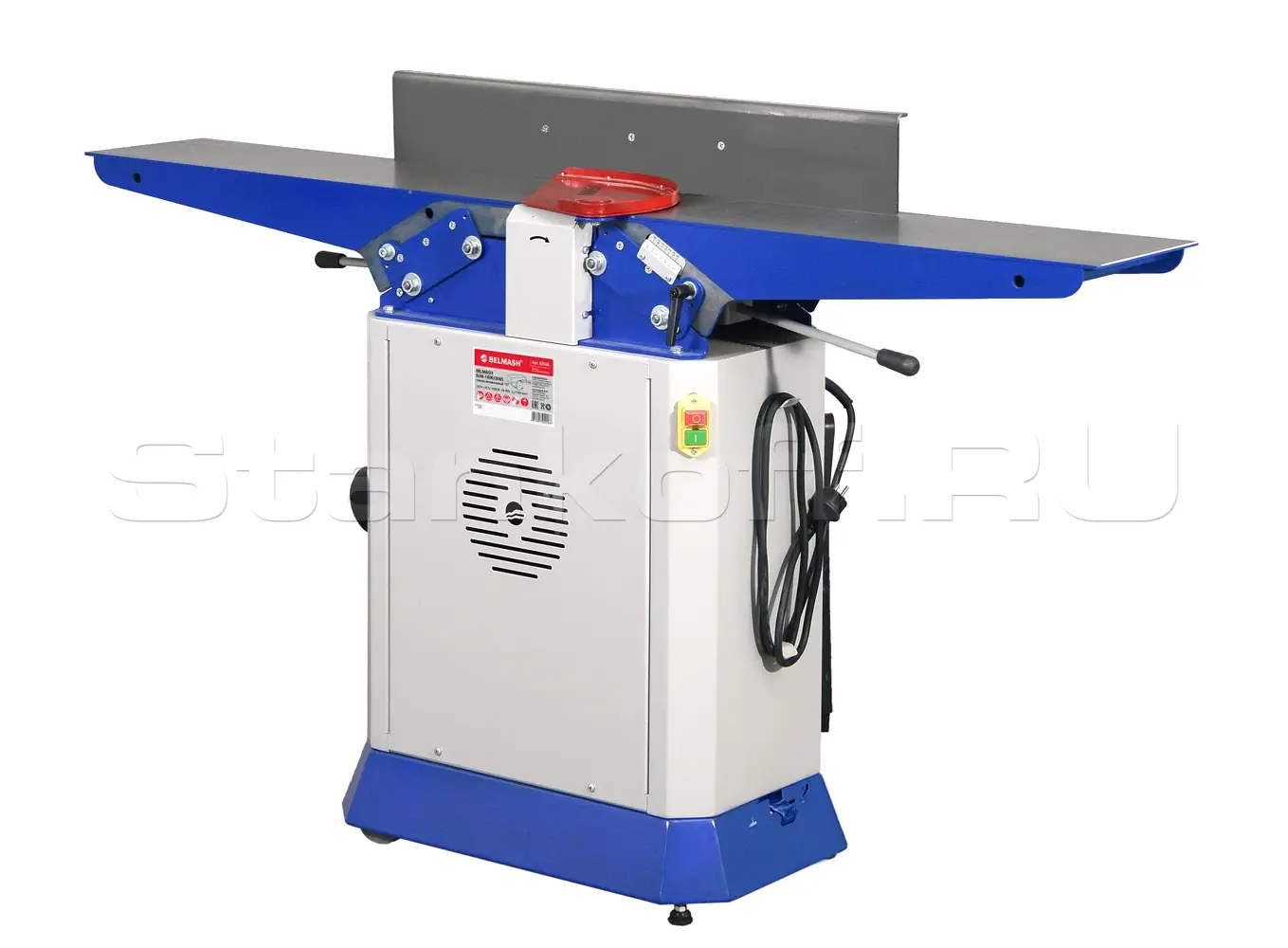

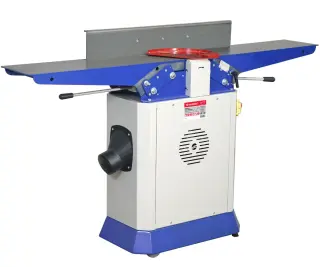

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм. При соответствующей наладке на станке можно выполнять следующие виды обработки: строгание (фугование) по пласти или кромкам, строгание (фугование) под углом (по ребрам).

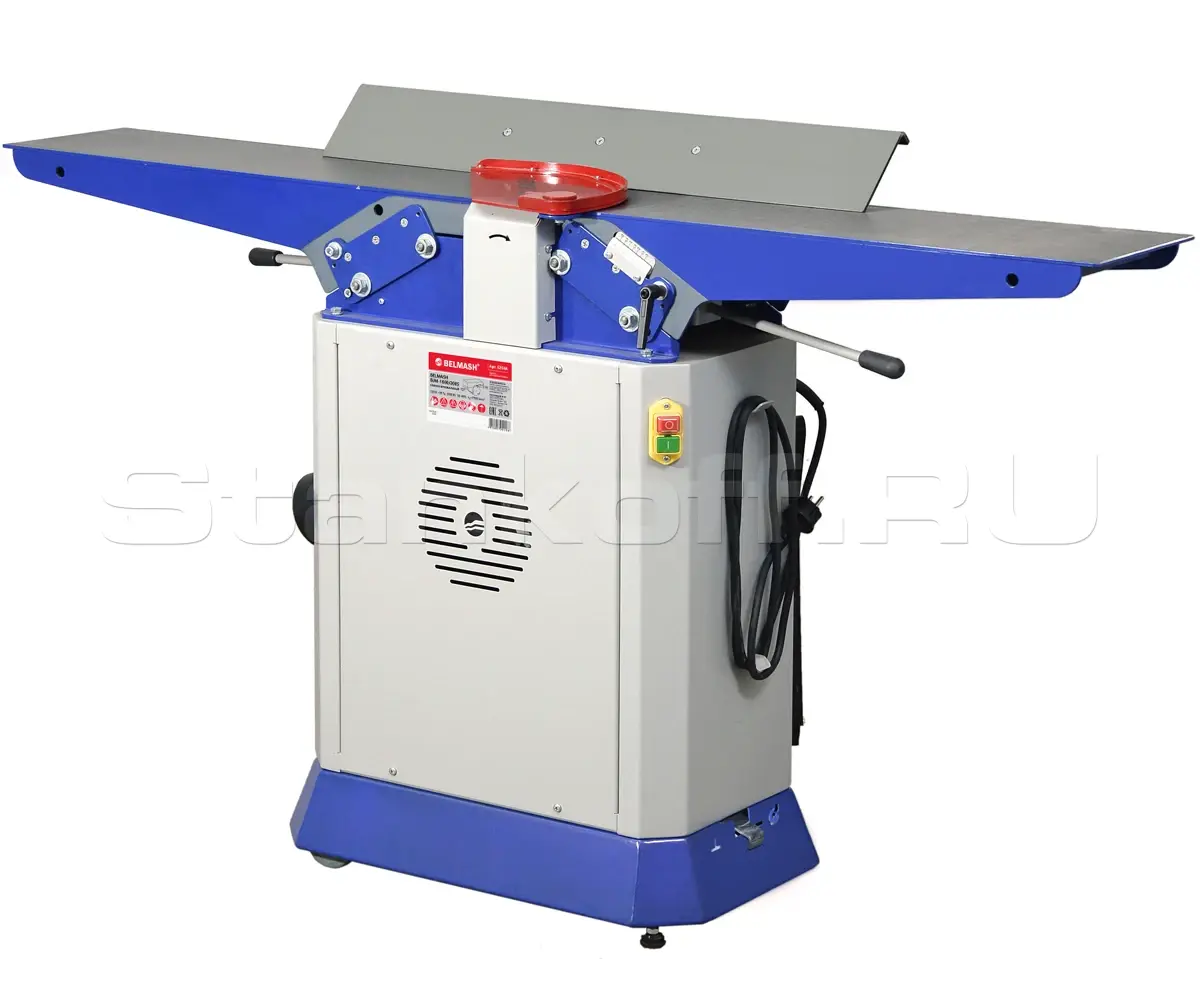

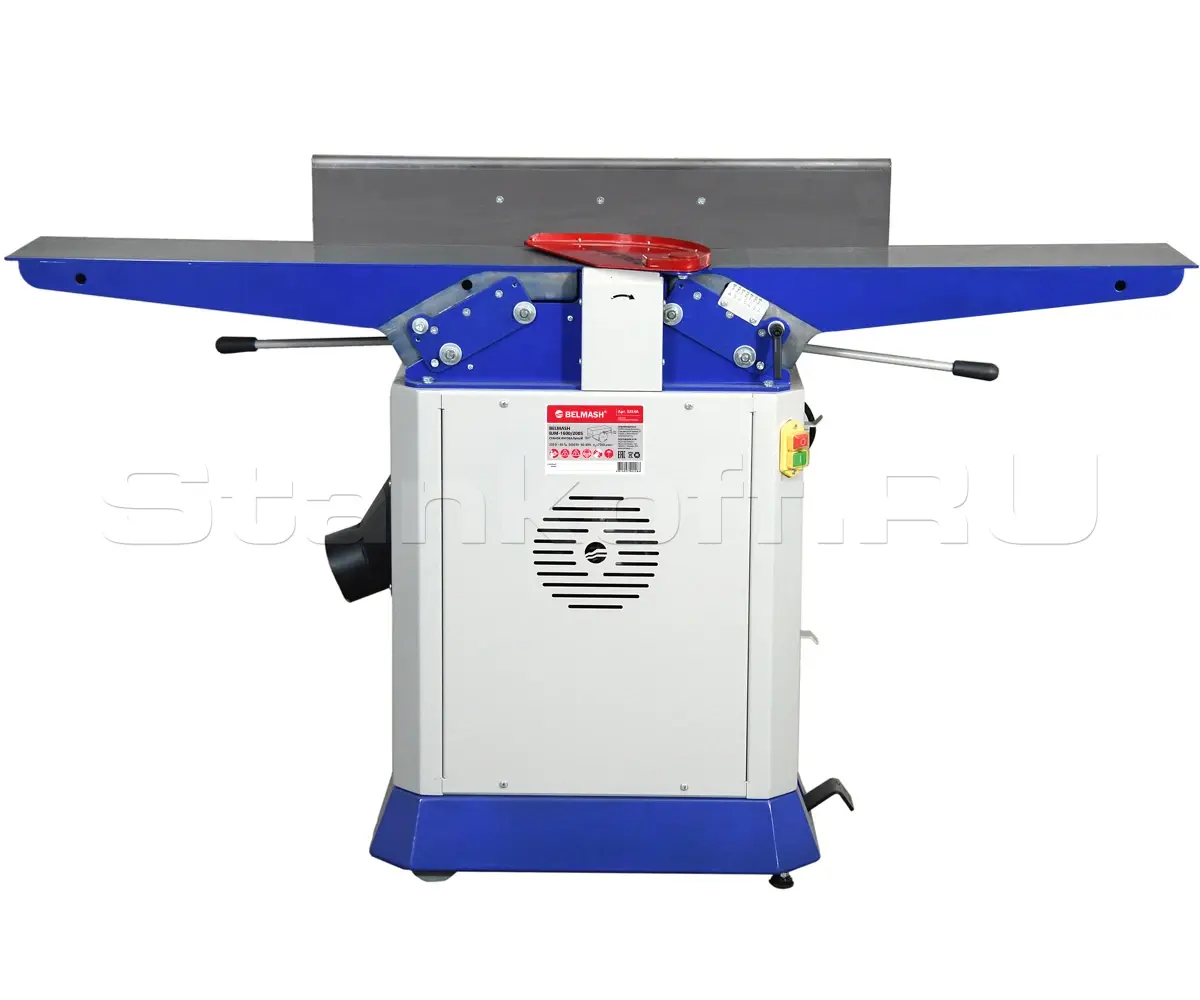

Станок имеет напольное исполнение. В качестве привода используется асинхронный электродвигатель. Вращение к ножевому валу передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется автоматически под действием веса двигателя и тяговой пружины. Станок оснащен встроенным устройством отключения от источника питания при перегреве двигателя.
Как и у всех станков серии BJM, фуговальные столы выполнены из листовой шлифованной стали толщиной 5 мм. Их общий размер 1566×226 мм, что хорошо для обработки массивных заготовок.
Высокая точность исполнения. Допуск плоскостности рабочей поверхности загрузочного и приёмного столов – 0,1 мм, упора – 0,2 мм; допуск параллельности рабочей поверхности столов – 0,2 мм. Такая конструкция и исполнения является хорошей альтернативой станкам с чугунными столами.
Основная отличительная особенность данной модели - это диагональное расположение режущего узла. Такое нестандартное техническое решение позволяет избежать классического удара от прямо расположенного ножа по заготовке, равномерно распределив нагрузку. Конструктив близок по типу реза к сегментированным валам Helical. Максимальная ширина обработки составляет 204 мм. Цельный стальной строгальный вал оснащен тремя ножами, длина - 214 мм.

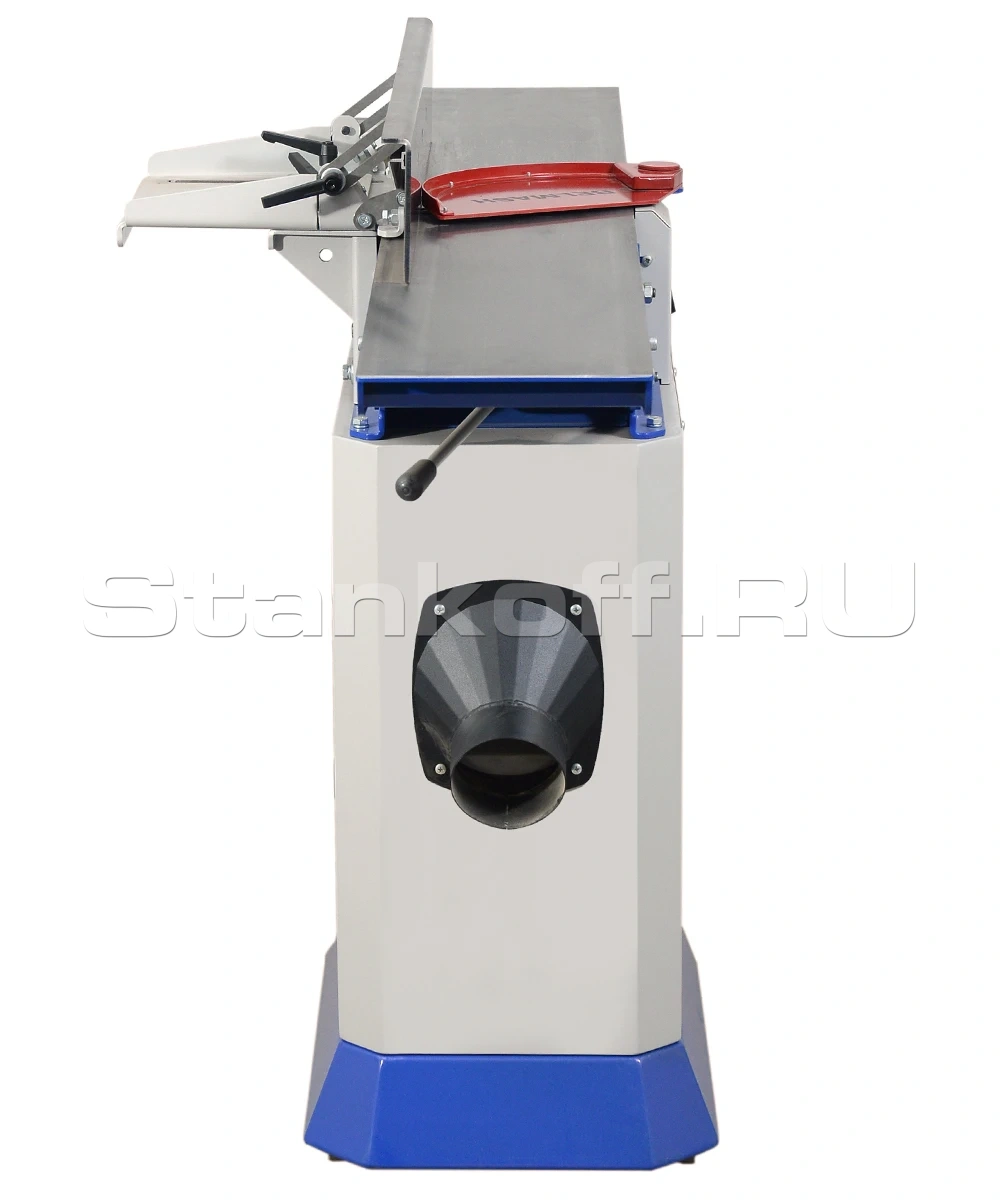

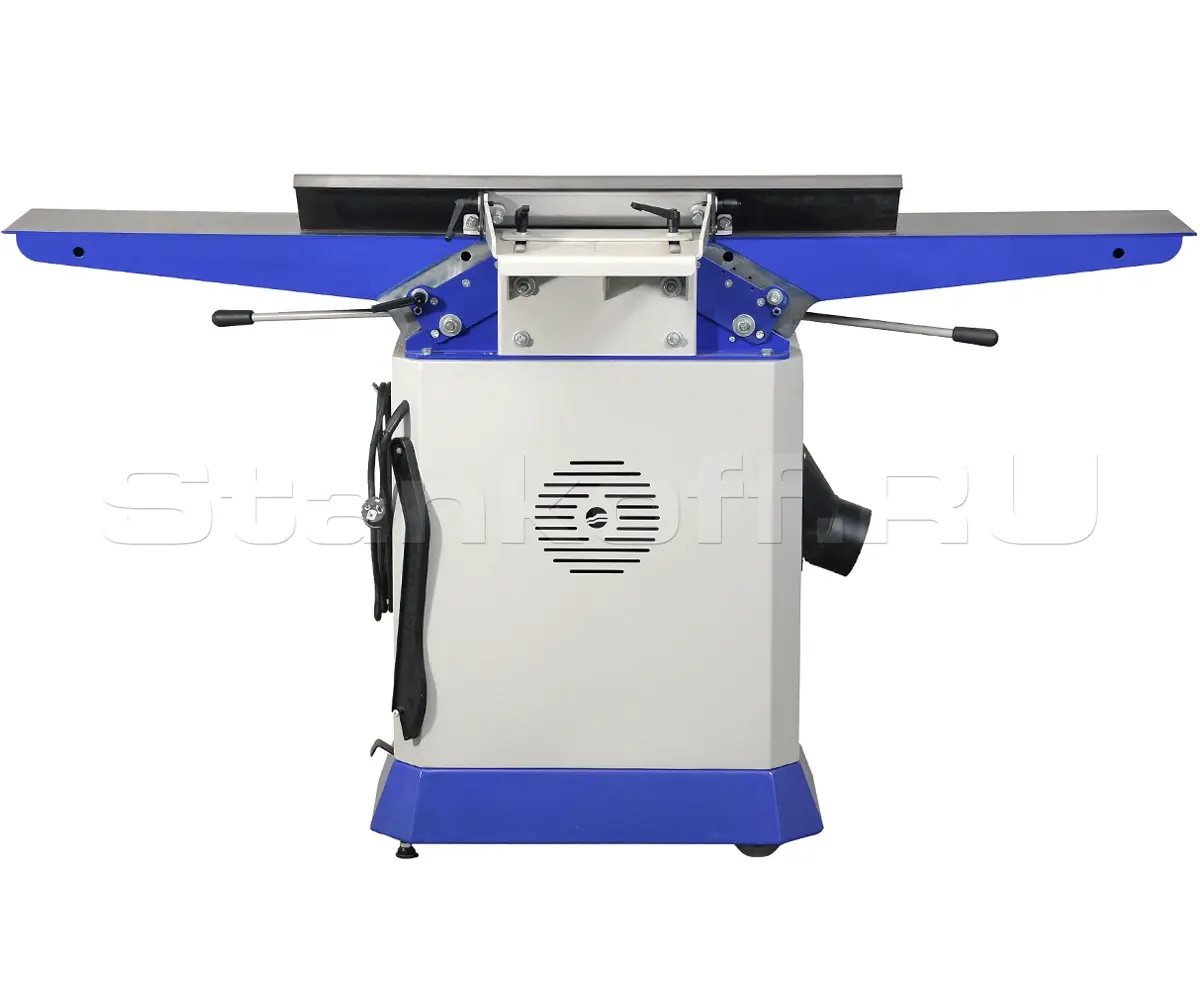

Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку.

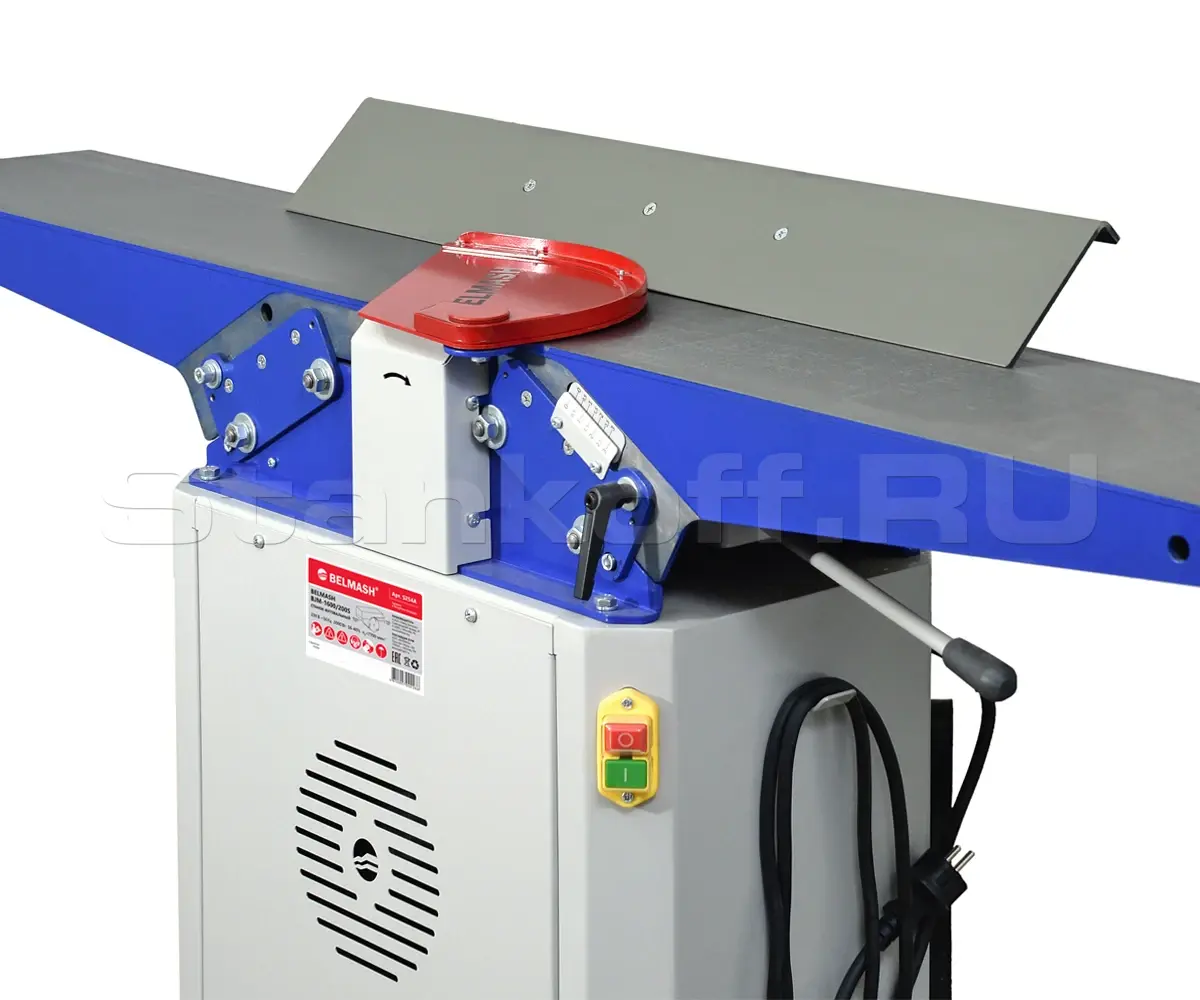

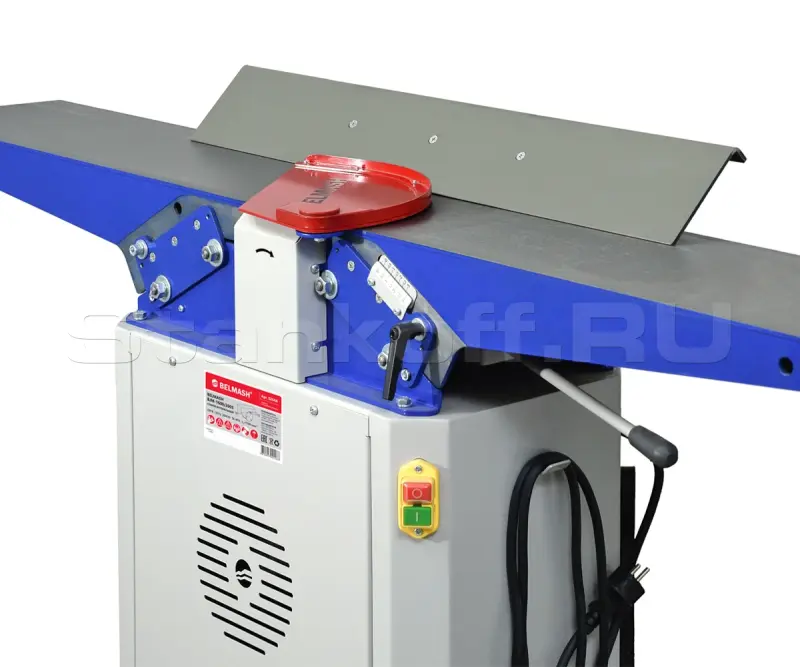

Станок легко перемещать в пределах мастерской, т. к. имеется устройство перемещения и встроенные ролики. Для безопасной работы станок оборудован защитным кожухом ножевого вала, в комплекте есть толкатель.
Преимущества
Мощный асинхронный двигатель с тепловой защитой – 2000 Вт;
Диагональное расположение ножевого вала;
Рабочие столы и упор из шлифованной стали (толщина 5 мм);
Высокая точность, усиленная конструкция и легкая настройка столов;
Регулируемая шкала глубины реза;
Автоматическое натяжение ремня;
Патрубок 100 мм для подключения вытяжной установки;
Наличие устройства для перемещения.
Конструктивные особенности

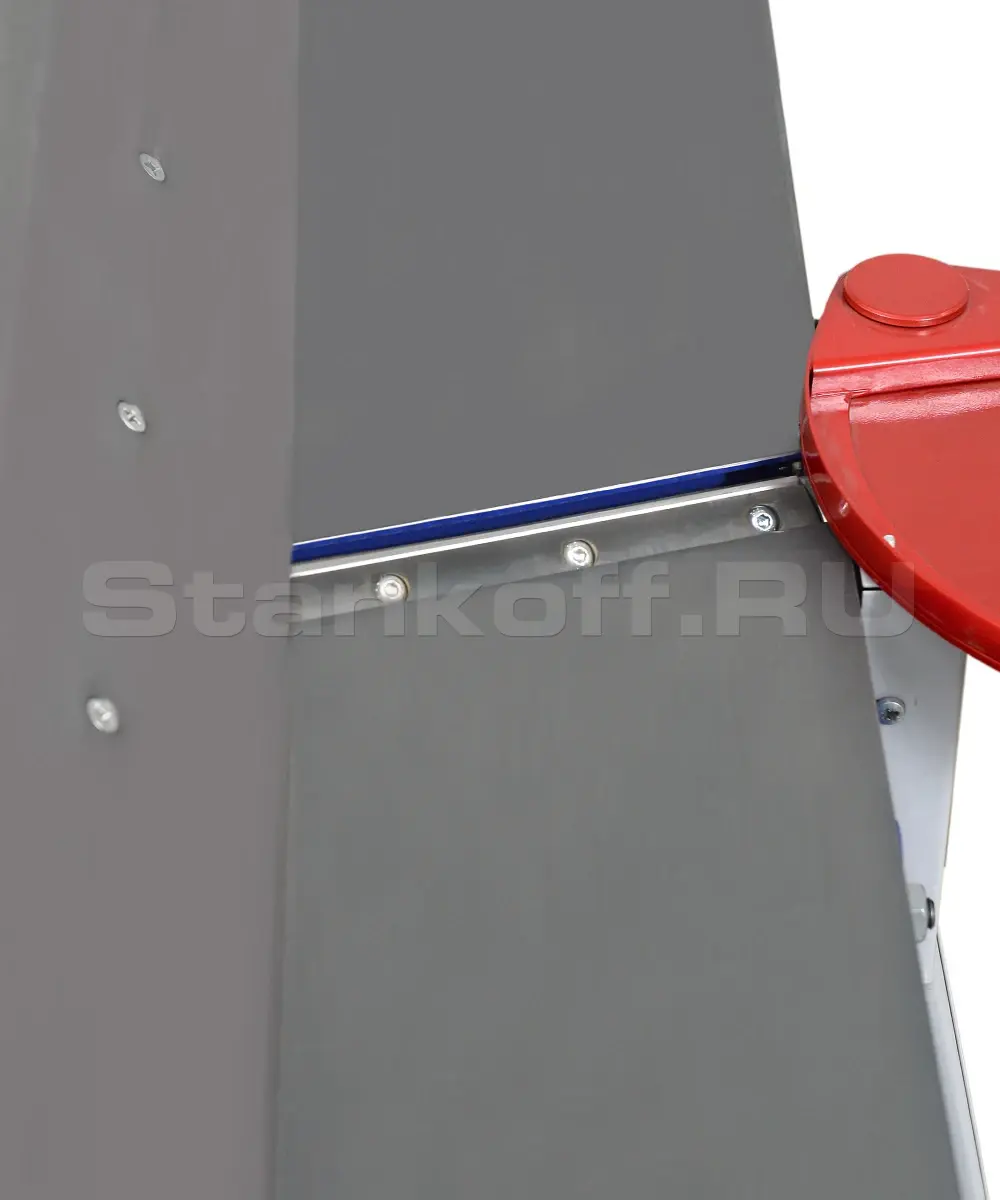

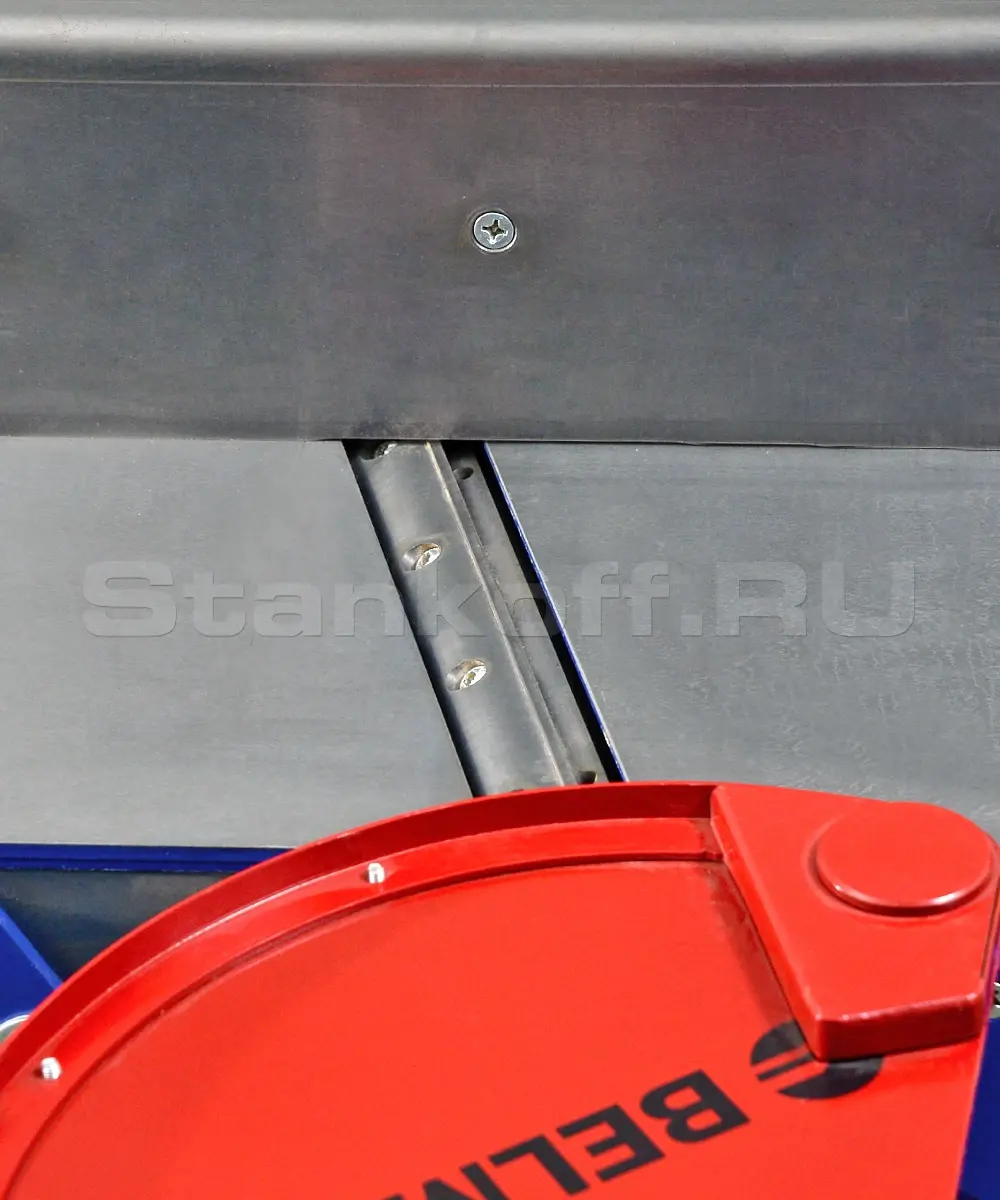

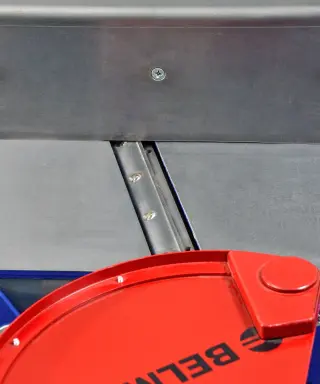

Диагональное расположение вала
Благодаря такому нестандартному техническому решению нагрузка от ножей равномерно распределяется по заготовке. Конструктив близок по типу реза к сегментированным валам Helical.
Высокая точность столов
Рабочие столы и упор изготовлены из шлифованной стали толщиной 5 мм. Конструкция столов дополнительно усиленна ребрами жесткости. Допуск плоскостности рабочей поверхности загрузочного и приёмного столов – 0,1 мм.
Мощный двигатель
Асинхронный двигатель 2000 Вт. Предусмотрена тепловая защита от перегрева.

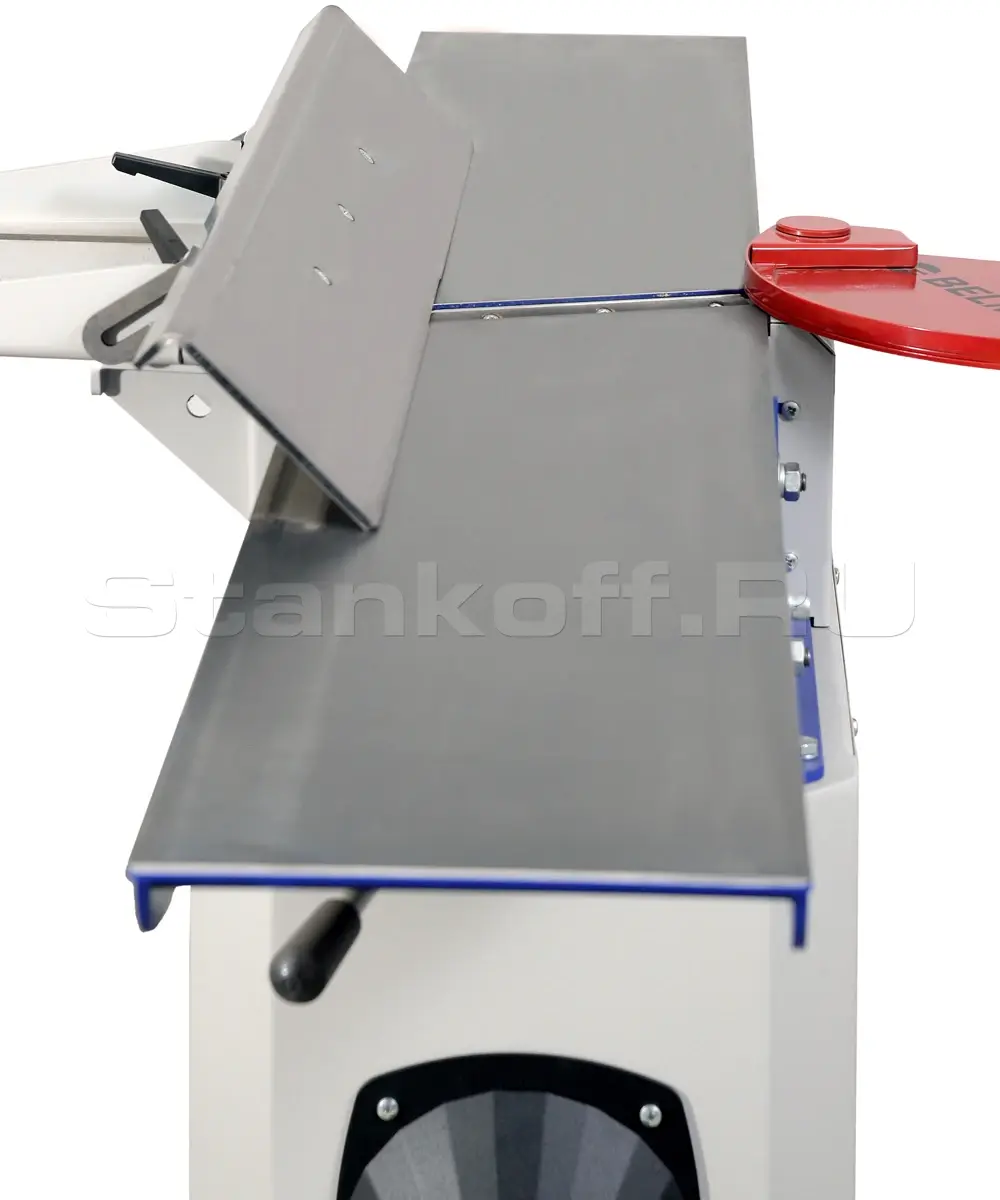

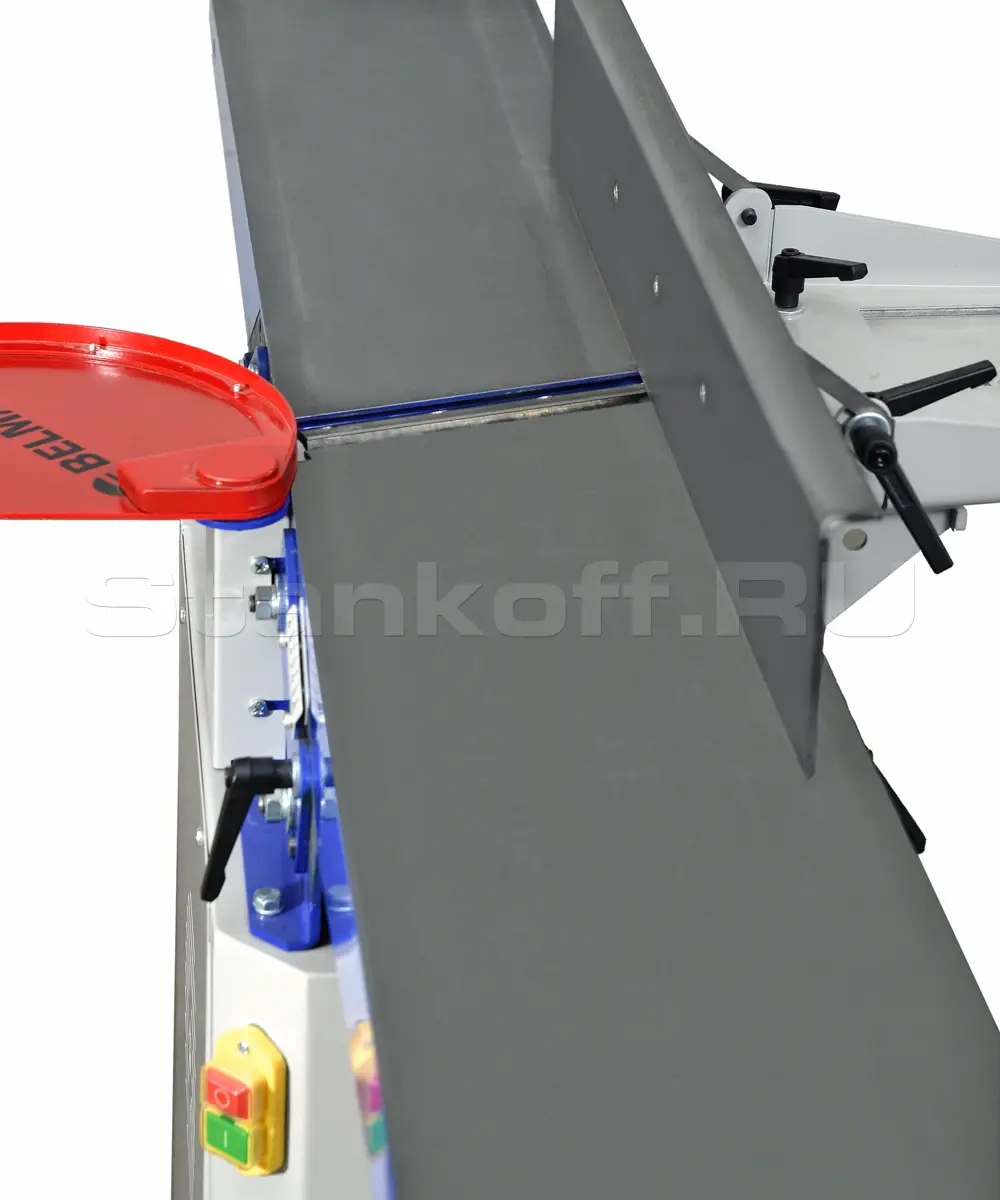

Конструкция параллельного упора
Его можно не только наклонить на угол до 45°, но еще и сдвинуть вперед, ограничив ширину строгания.

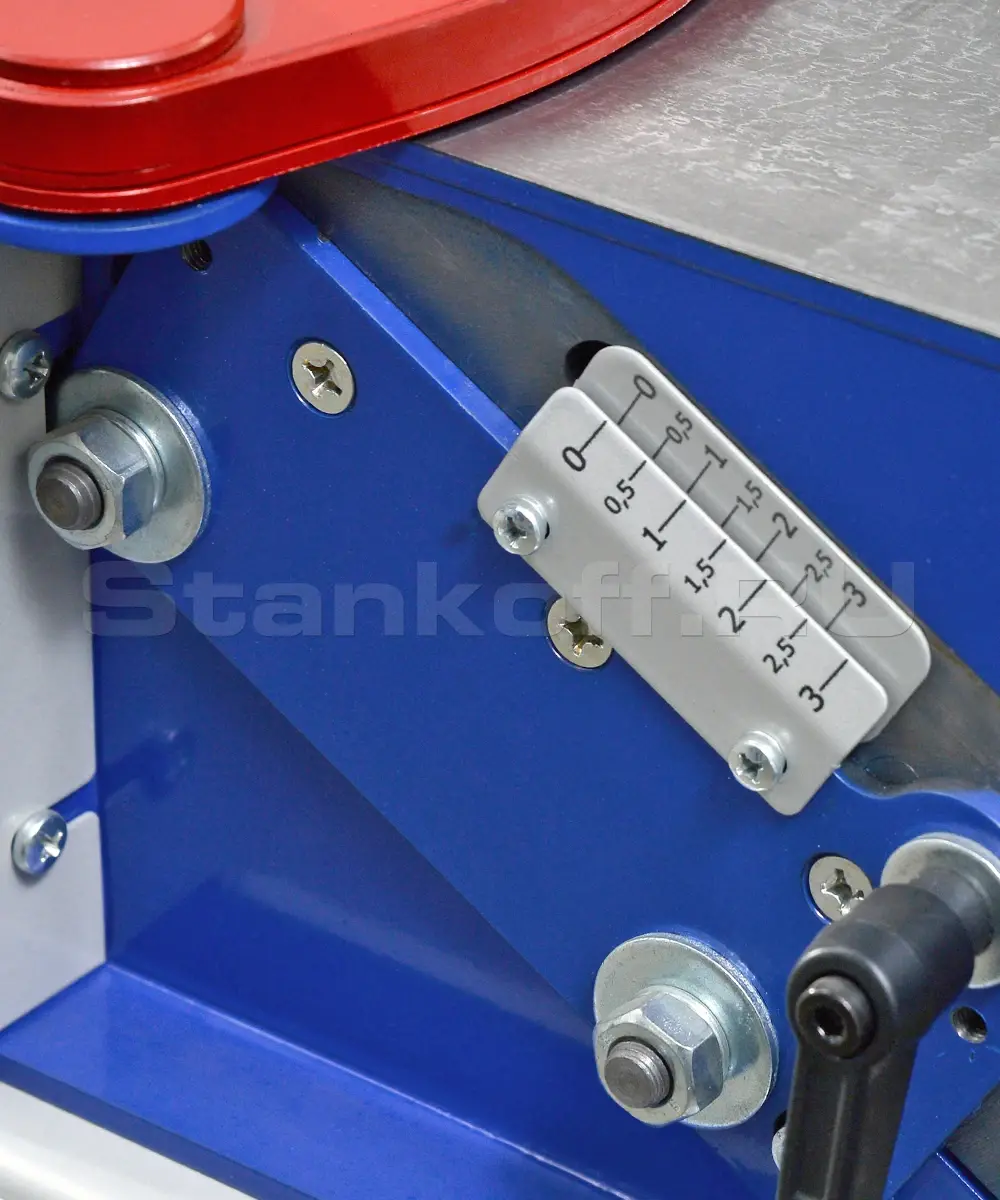

Регулируемая шкала глубины реза
Простота настройки глубины фугования от 0 до 3 мм.
Возможность подключения вытяжной установки
На корпусе установлен аспирационный патрубок предназначенный для отвода отходов обработки.
Диапазон углов строгания с помощью параллельного упора, °
0-45
Количество ножей на валу, шт.
3
Размер ножей (Д × Ш × В), мм
214 × 2 × 20
Угол заточки ножей, °
40
Максимальная глубина строгания, мм
3
Тип ремня
6PJ813
Диаметр режущего вала, мм
55
Высота рабочей поверхности относительно пола, мм
840
Диаметр патрубка пыле/стружкоудаления, мм
100
Длина подающего стола, мм
765
Длина приемного стола, мм
765
Размер параллельного упора (Д × В), мм
800 × 122
Габаритный размер (Д × Ш × В), мм
1566 × 560 × 967
Размер упаковки место 1 (Д × Ш × В), мм
725 × 640 × 400
Размер упаковки место 2 (Д × Ш × В), мм
1608 × 419 × 232
Масса нетто, кг
97
Масса брутто, кг
129
