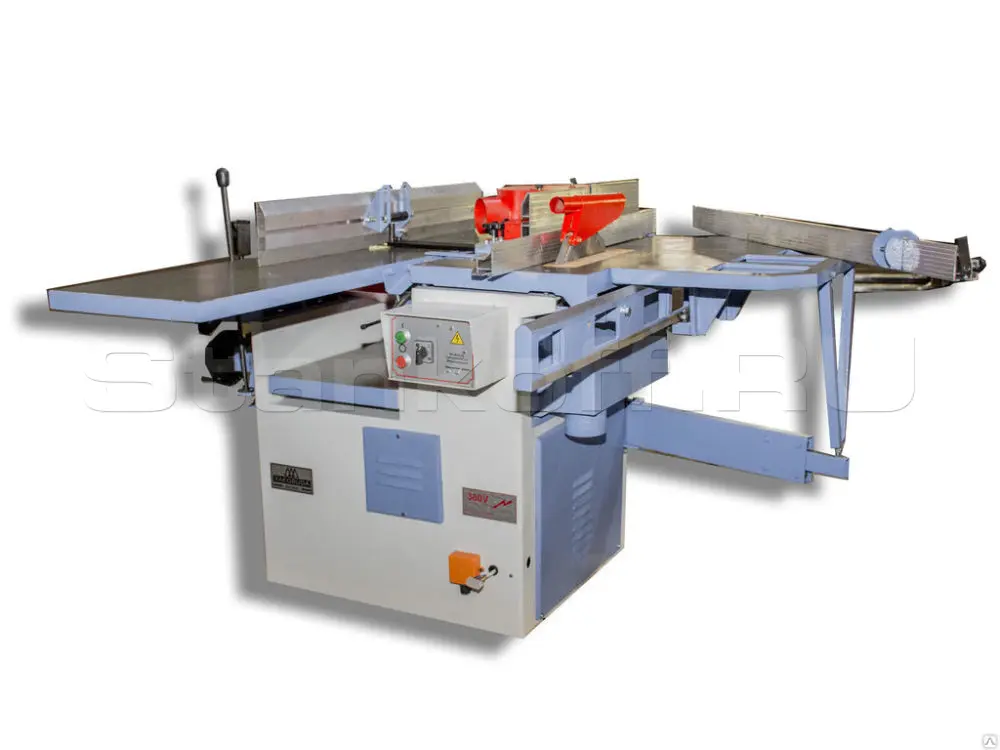

Станок комбинированный по дереву K5-320

Name: Станок комбинированный по дереву K5-320
Brand: ZMM Yakoruda
Rating: 5 (24 reviews)

/ 7

Сравнить Вопросы

ZMM Yakoruda (Болгария)

Краткие характеристики

Артикул K5-320

Фугование:
Ширина строгания, наибольшая , мм	320
Толщина снимаемого припуска наибольшая , мм	4
Диаметр ножевого вала мм	86
Размеры ножа, Д х В х Ш мм	320 х 30 х 3
Количество ножей вале, шт	3
Ширина наименьшая мм	20
Частота вращения ножевого вала, об/мин	5200
Общая длина рабочих столов, (длина х ширина) , мм	1560 х 320
Рейсмусование:
Ширина строгания, наибольшая мм	320
Толщина обрабатываемой заготовки наибольшая , мм	180
Размеры рейсмусового стола, (длина х ширина) , мм	550 х 320
Скорости подачи, м/мин	8
Направление вращения	Правое
Сверление и пазование:
Диаметр сверления, наибольший,мм	16
Продольный рабочий ход стола, наибольший, мм	100
Поперечный рабочий ход стола, наибольший,мм	100
Вертикальный ход стола, наибольший, мм	100
Частота вращения вала, об/мин	5200
Размеры стола мм	440 х 250
Фрезерование:
Диаметр вала,мм	32
Максимальный ход вала по высоте, мм	130
Максимальный диаметр инструмента, мм	170
Частота вращения фрезерного шпинделя, об/мин	6000
Пиление:
Размеры стола пильного узла, мм	850 х 450
Размеры подвижной каретки, мм	750 х 450
Диаметр пилы, наибольший, мм	315
Ход пильной каретки, наибольший, мм	1100
Частота вращения пилы, об/мин	3700
Толщина расклинивающего ножа, мм	2.8
Габаритные размеры, мм	1560х1710х1050
Масса, нетто/брутто, кг	480 / 560

Все характеристики

Конструктив

Назначение

Применяется в частных столярных мастерских, предприятиях малой и средней мощности по изготовлению изделий из массива древесины, мебели, окон и дверей.

Предназначен для комплексной обработки столярных изделий и несложной мебели на предприятиях средней мощности.

На станке выполняются следующие операции:

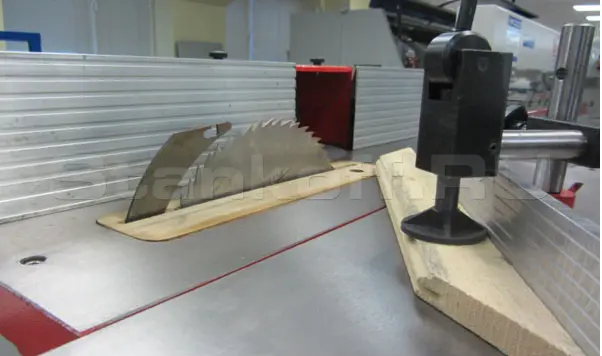

продольной, поперечной и под углом распиловки дисковой пилой;
рейсмусование с автоподачей заготовки;

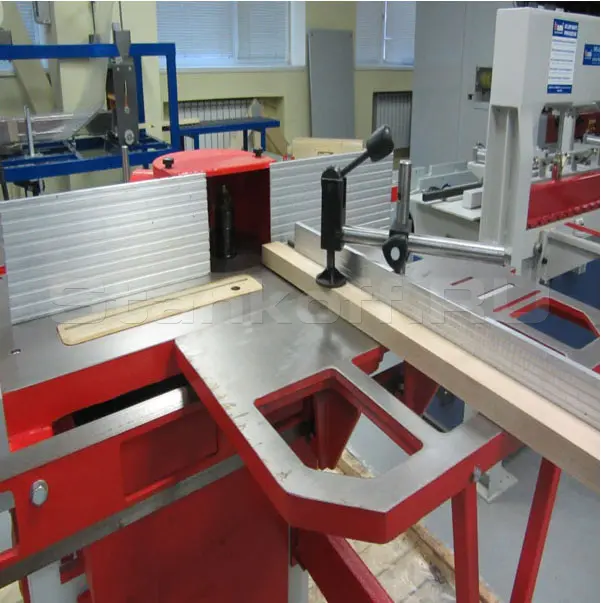

строгание (фугование) по плоскости и кромке;
фрезерование поверхностей различной конфигурации;
сверление и фрезерование пазов; (копировальное устройство по заказу) и зарезание шипов.

Отличительные особенности

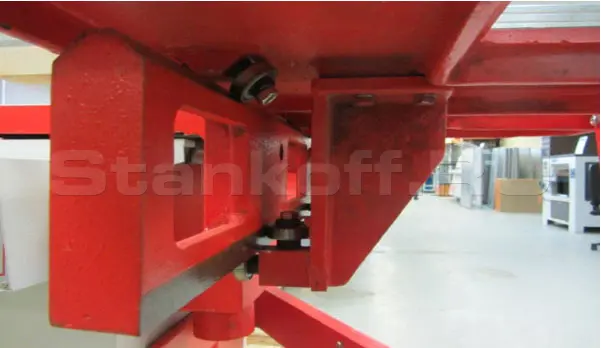

Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
Привод шпинделей индивидуальные от 3-х электродвигателей.
Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).
Для зарезания шипов и пиления поперек волокон и под углом служит торцовочная каретка.
Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.
Рейсмусование с автоподачей через два приводных вала, при этом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу.
Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскости в любом направлении с помощью системы рычагов и вертикально – винтом с маховичком и ручкой.
Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов.
Станок укомплектован эксцентриковыми прижимами, направляющими линейками и универсальным режущим инструментом.

Характеристики

Фугование:
Ширина строгания, наибольшая , мм	320
Толщина снимаемого припуска наибольшая , мм	4
Диаметр ножевого вала мм	86
Размеры ножа, Д х В х Ш мм	320 х 30 х 3
Количество ножей вале, шт	3
Ширина наименьшая мм	20
Частота вращения ножевого вала, об/мин	5200
Общая длина рабочих столов, (длина х ширина) , мм	1560 х 320
Рейсмусование:
Ширина строгания, наибольшая мм	320
Толщина обрабатываемой заготовки наибольшая , мм	180
Размеры рейсмусового стола, (длина х ширина) , мм	550 х 320
Скорости подачи, м/мин	8
Направление вращения	Правое
Сверление и пазование:
Диаметр сверления, наибольший,мм	16
Продольный рабочий ход стола, наибольший, мм	100
Поперечный рабочий ход стола, наибольший,мм	100
Вертикальный ход стола, наибольший, мм	100
Частота вращения вала, об/мин	5200
Размеры стола мм	440 х 250
Фрезерование:
Диаметр вала,мм	32
Максимальный ход вала по высоте, мм	130
Максимальный диаметр инструмента, мм	170
Частота вращения фрезерного шпинделя, об/мин	6000
Пиление:
Размеры стола пильного узла, мм	850 х 450
Размеры подвижной каретки, мм	750 х 450
Диаметр пилы, наибольший, мм	315
Ход пильной каретки, наибольший, мм	1100
Частота вращения пилы, об/мин	3700
Толщина расклинивающего ножа, мм	2.8
Габаритные размеры, мм	1560х1710х1050
Масса, нетто/брутто, кг	480 / 560
