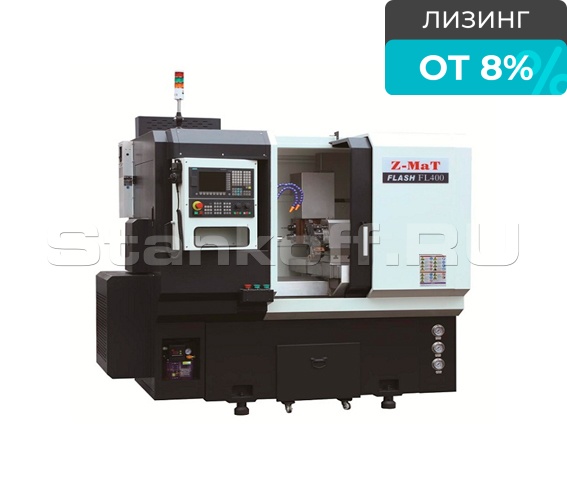

Многоцелевой токарный станок Flash FL400

Name: Многоцелевой токарный станок Flash FL400
Rating: 5 (1 reviews)

/ 4

Сравнить Вопросы

Краткие характеристики

Артикул FL400 2+2

Диаметр изделия над станиной, мм	400
Диаметр изделия над суппортом, мм	180
Максимальная длина обработки, мм	320
Патрон	3-х кулачковый, гидравлический, полый
Размер патрона, дюйм (мм)	6 (160)
Диапазон оборотов, об/мин	5-4500
Проходное отверстие шпинделя (сквозное), мм	Φ48 (40)
Скорость быстрого перемещения по осям X/Z, м/мин	20/20
Перемещение по осям X/Z, мм	380 / 350
Точность позиционирования / повторяемость, мм	0,01 / 0,005
Минимальная подача X/Z, мм	0,001/0,001
Мощность главного двигателя, мм	5,5 / 7,5 серводвигатель
Система ЧПУ	Siemens 808D
Резцедержка	8 позиционная револьверная головка (Pragati)
Размер инструмента	20х20 Ф32
Колонна с Y осью	2 радиальных и 2 осевых поднимающихся 0-140 мм приводных резцедержателя
Мощность резцедержки, кВт	1,5
Скорость приводного инструмента, об/мин	3000
Тип цанги	ER25
Задняя бабка	нет
Ловитель деталей	есть
Полная мощность, кВт	15,5
Габаритные размеры (ДхШхВ), мм	1700×1360×1800
Вес, кг	2200

Все характеристики

Конструктив

Многоцелевой токарный станок Flash FL400 оборудованы популярной горизонтальной станиной с высокоскоростной револьверной головкой и патроном, обеспечивающей его универсальное применение и большую популярность. Станок может оснащаться различными системами ЧПУ. Данный станок отлично подходят для обработки деталей на мелкосерийном и крупносерийном производстве со сложным наружным и внутренним контуром, расточки, нарезания резьбы, канавок, радиусов и пр. токарных операций. Стандартная 8-позиционная и опционально 12-позиционная револьверная головка. Трехсоставная плоскозубчатая муфта позволяет индексировать инструментальный диск, не выдвигая его. Для улучшения точности обработки используется конфигурация станка с задней бабкой в дополнение к наклонной станине и линейным направляющим. Благодаря высокоскоростной линейной направляющей и ШВП станок обладает быстрым холостым ходом. Серводвигатель осей X/Z. Шпиндель оснащается двигателем с преобразователем частоты или серводвигателем.

Характеристики

Диаметр изделия над станиной, мм	400
Диаметр изделия над суппортом, мм	180
Максимальная длина обработки, мм	320
Патрон	3-х кулачковый, гидравлический, полый
Размер патрона, дюйм (мм)	6 (160)
Диапазон оборотов, об/мин	5-4500
Проходное отверстие шпинделя (сквозное), мм	Φ48 (40)
Скорость быстрого перемещения по осям X/Z, м/мин	20/20
Перемещение по осям X/Z, мм	380 / 350
Точность позиционирования / повторяемость, мм	0,01 / 0,005
Минимальная подача X/Z, мм	0,001/0,001
Мощность главного двигателя, мм	5,5 / 7,5 серводвигатель
Система ЧПУ	Siemens 808D
Резцедержка	8 позиционная револьверная головка (Pragati)
Размер инструмента	20х20 Ф32
Колонна с Y осью	2 радиальных и 2 осевых поднимающихся 0-140 мм приводных резцедержателя
Мощность резцедержки, кВт	1,5
Скорость приводного инструмента, об/мин	3000
Тип цанги	ER25
Задняя бабка	нет
Ловитель деталей	есть
Полная мощность, кВт	15,5
Габаритные размеры (ДхШхВ), мм	1700×1360×1800
Вес, кг	2200
