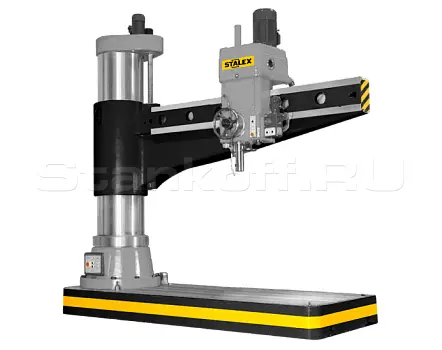

Станок радиально-сверлильный STALEX RD3100x100

Name: Станок радиально-сверлильный STALEX RD3100x100
Brand: Stalex
Rating: 5 (1 reviews)

Сравнить Вопросы

Stalex (Китай)

Краткие характеристики

Артикул RD3100x100

Макс. Ø сверло, сталь, мм	100
Макс. Ø резьбонарезания(сталь/чугун)	М70/М80
Диаметр колонны, мм	700
Расстояние между шпинделем и колонной (мин/макс), мм	570-3150
Горизонтальное перемещение головки по консоли, мм	2580
Расстояние между шпинделем и основанием (мин/макс), мм	750-2500
Вертикальное перемещение консоли, мм	1250
Поворот консоли вокруг стойки, мм	±180°
Рабочая зона стола (ДхШхВ), мм	1250х800х630
Конус шпинделя	MТ-6
Ход пиноли шпинделя, мм	500
Диапазон вращения шпинделя,22, об/мин	8-1000
Автоподача пиноли шпинделя,16, мм/об	0,06-3,2
Макс. допустимый крутящий момент на шпинделе, Nm	2450
Макс. допустимое давление подачи шпинделя, N	50000
Тип зажима: шпиндельной головки/колонны	гидравлика
Мощность двигателя, кВт	15
Скорость подъема консоли, м/мин	0,61
Мощность насоса СОЖ, кВт	0,09
Мощность двигателя подъема, кВт	3
Мощность мотора гидравлики, кВт	0,75
Размер основания, мм	2900х1250х250
Габаритные размеры (ДхШхВ), мм	4780х1630х4720
Масса, кг	20 000

Все характеристики

Модели серии

Все товары

RD700x32

RD820x40

RD1000x40

RD1250x50

RD1600x50

RD2000x50

RD2000x63

RD2500x80

Конструктив

Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.

Особенности:

Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
Централизованная система смазки;
Электрокомпоненты Schneider electric;
Изготовлен по стандарту СЕ.

Комплект поставки:

Система подвода СОЖ;
Рабочий стол;
Набор анкерных болтов;
Рабочая лампа;
Ящик с инструментами;
Инструкция.

Характеристики

Макс. Ø сверло, сталь, мм	100
Макс. Ø резьбонарезания(сталь/чугун)	М70/М80
Диаметр колонны, мм	700
Расстояние между шпинделем и колонной (мин/макс), мм	570-3150
Горизонтальное перемещение головки по консоли, мм	2580
Расстояние между шпинделем и основанием (мин/макс), мм	750-2500
Вертикальное перемещение консоли, мм	1250
Поворот консоли вокруг стойки, мм	±180°
Рабочая зона стола (ДхШхВ), мм	1250х800х630
Конус шпинделя	MТ-6
Ход пиноли шпинделя, мм	500
Диапазон вращения шпинделя,22, об/мин	8-1000
Автоподача пиноли шпинделя,16, мм/об	0,06-3,2
Макс. допустимый крутящий момент на шпинделе, Nm	2450
Макс. допустимое давление подачи шпинделя, N	50000
Тип зажима: шпиндельной головки/колонны	гидравлика
Мощность двигателя, кВт	15
Скорость подъема консоли, м/мин	0,61
Мощность насоса СОЖ, кВт	0,09
Мощность двигателя подъема, кВт	3
Мощность мотора гидравлики, кВт	0,75
Размер основания, мм	2900х1250х250
Габаритные размеры (ДхШхВ), мм	4780х1630х4720
Масса, кг	20 000
