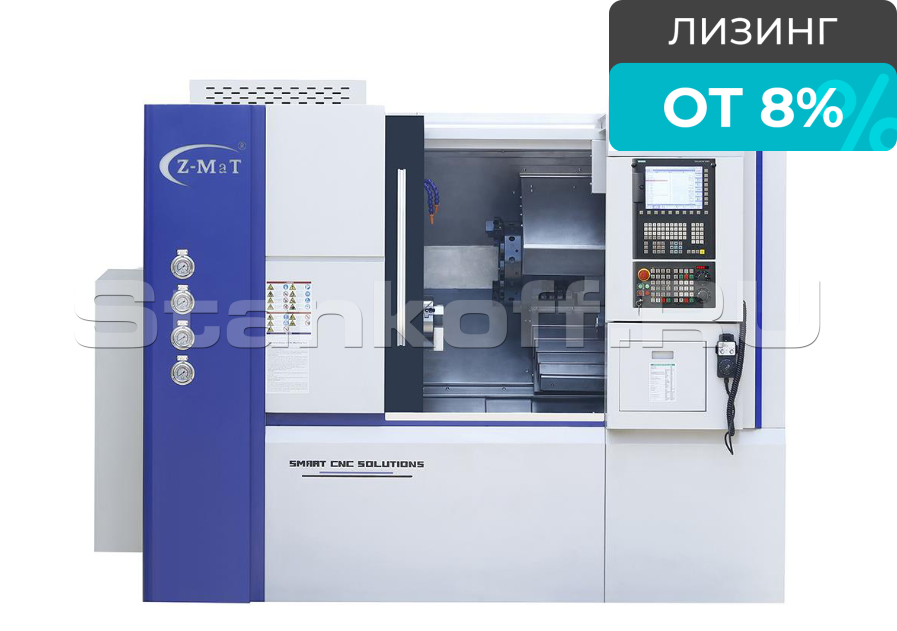

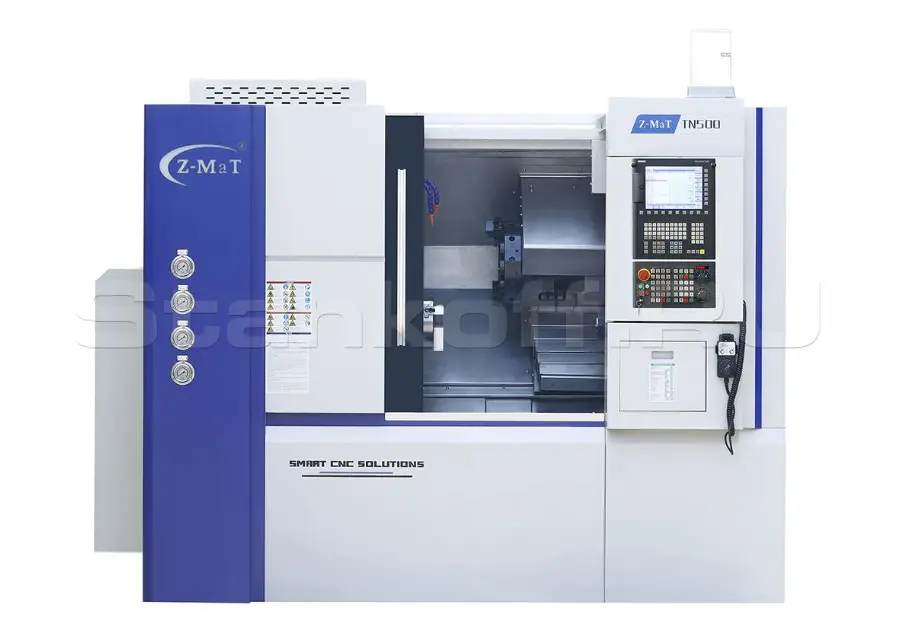

Токарный станок с ЧПУ TN500

Name: Токарный станок с ЧПУ TN500
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул TN500

Диаметр изделия над станиной, мм	500
Диаметр изделия над суппортом, мм	280
Максимальная длина обработки, мм	500
Патрон	3-х кулачковый, гидравлический, полый
Размер патрона, дюйм (мм)	8 (200)
Диапазон оборотов, об/мин	5-4000
Проходное отверстие шпинделя (сквозное)	Φ66 (52) A2-6
Скорость быстрого перемещения по осям X/Z, м/мин	20
Перемещение по осям Х/Z, мм	230/1000
Точность позиционирования / повторяемость, мм	0,01 / 0,005
Минимальная подача X/Z, мм	0.001
Мощность главного двигателя, кВт	22/30 мотор-шпиндель
Система ЧПУ	Fanuc Oi TF Plus + Manual Guide
Резцедержка (все инструменты приводные)	12 позиционная револьверная головка (SWIFT). Приводной инструмент BMT 45
Мощность приводного инструмента, кВт	3,75
Макс. Кол-во оборотов приводного инструмента, об/мин	6000
Приводной инструмент	ER25
Размер инструмента, мм	20х20 Ф32
Задняя бабка	Гидравлическая программируемая
Перемещение задней бабки	100-500, МТ4
Полная мощность, кВт	28
Шарико-винтовая пара	ТНК
Габаритные размеры, мм	2500×17001850
Вес, кг	4500

Все характеристики

Конструктив

TN500 способен гибко работать с различными заготовками. Модель оснащена прямым приводным шпинделем (встроенный двигатель), что обеспечивает высокую скорость с большой жесткостью и отличную точность оси. С 12-ти позиционная револьверная головка позволяет операторам выполнять механическую обработку заготовок от простых до компонентов сложной формы с одним набором операций. Станок может удовлетворить широкий спектр пользователей (от новичков до корпораций с опытным техническим персоналом).

Особенности

Сверхпрочная чугунная станина, моноблочная отливка из 1 части

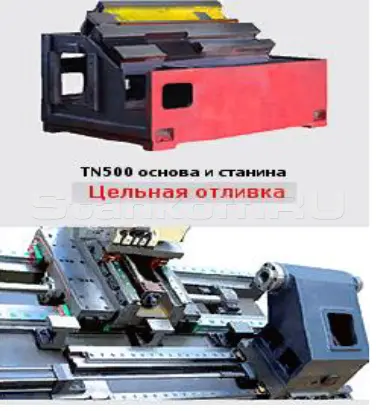

Станок имеет тяжелую литую станину с технологией "True Align". Станина, передняя бабка, револьверная головка и задняя бабка расположены на одном уровне. Эта уникальная конструктивная особенность позволяет уменьшить нагрев и тепловое расширение.

12 – позиционная револьверная головка “SWIFT” производства КНР

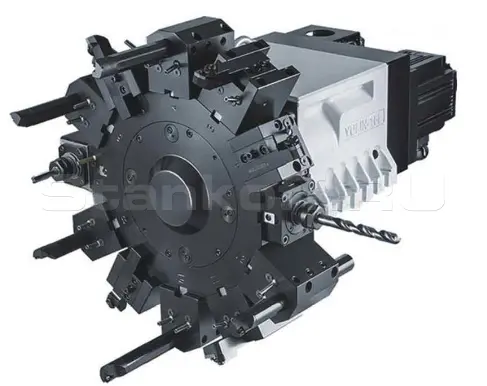

12 – позиционная револьверная головка “SWIFT” производства КНР с приводными головками BMT45. Трехсоставная плоскозубчатая муфта позволяет индексировать инструментальный диск, не выдвигая его. Также она обеспечивает высокую точность и жесткость фиксации. Двух-направленное вращение обеспечивает наименьшее время индексирования и, благодаря этому уменьшает время простоя, ускоряет смену инструмента и делает цикл обработки детали более коротким, устойчива к повреждениям во время столкновений, высокий крутящий момент, термостабильная благодаря внутреннему охлаждению. Сверление отверстий 14мм, нарезание резьбы М24х1 (М10х1,5).

Мотор-шпиндель (встроенный двигатель)

Мотор-шпиндель (встроенный двигатель) – обеспечивает высокий крутящий момент, имеет более высокую перегрузочную способность и максимальную скорость ускорения, что существенно сокращает время цикла и
увеличивает производительность по сравнению с традиционным шпинделем. Обработка выполняется с меньшей вибрацией и с меньшим шумом, обеспечивая наилучшую точность обработки. Защита от перегрузки и масляная охлаждающая жидкость являются стандартными для мотор-шпинделя, что гарантирует его долгосрочную и стабильную работу.

ШВП – Hiwin

ШВП – Hiwin -шарико-винтовые пары компании ТНК – это высокоэффективные системы передачи вращающего момента между вращающимся валом и гайкой. В моделях станков с ШВП Hiwin достигаются снижение трения, увеличение допустимых нагрузок, увеличение срока службы, уменьшение уровня шума и значительное увеличение временного интервала между процедурами технического обслуживания.

Линейные направляющие Hiwin

Цилиндрические роликовые направляющие и высокоточный шариковый винт большого диаметра обеспечивают повышенную жесткость и высокую точность. При очень низком коэффициенте трения они потребляют меньше энергии и не требуют регулировки.

Характеристики

Диаметр изделия над станиной, мм	500
Диаметр изделия над суппортом, мм	280
Максимальная длина обработки, мм	500
Патрон	3-х кулачковый, гидравлический, полый
Размер патрона, дюйм (мм)	8 (200)
Диапазон оборотов, об/мин	5-4000
Проходное отверстие шпинделя (сквозное)	Φ66 (52) A2-6
Скорость быстрого перемещения по осям X/Z, м/мин	20
Перемещение по осям Х/Z, мм	230/1000
Точность позиционирования / повторяемость, мм	0,01 / 0,005
Минимальная подача X/Z, мм	0.001
Мощность главного двигателя, кВт	22/30 мотор-шпиндель
Система ЧПУ	Fanuc Oi TF Plus + Manual Guide
Резцедержка (все инструменты приводные)	12 позиционная револьверная головка (SWIFT). Приводной инструмент BMT 45
Мощность приводного инструмента, кВт	3,75
Макс. Кол-во оборотов приводного инструмента, об/мин	6000
Приводной инструмент	ER25
Размер инструмента, мм	20х20 Ф32
Задняя бабка	Гидравлическая программируемая
Перемещение задней бабки	100-500, МТ4
Полная мощность, кВт	28
Шарико-винтовая пара	ТНК
Габаритные размеры, мм	2500×17001850
Вес, кг	4500
