| Диаметр рабочего стола | мм | Ø170 | ||
| Диаметр центрального отверстия | мм | Ø140H7 | ||
| Высота рабочего стола (по горизонтали) | мм | 280 | ||
| Ширина Т – образного паза | мм | 12Н7 | ||
| Ширина ползуна | мм | 18* | ||
| Тип привода и давление | МПа | Пневмат./ 0,55-0,7 | ||
| R | T | |||
| Макс. скорость рабочего стола | мин -1 | 250 | 100 | |
| Допустимая нагрузка | По горизонтали | кг | 30 | |
| В наклоне | кг | 30 | ||
| Допустимая несбалансированная сила | WxL | Нм | 20 | |
| Допустимая нагрузка (при зажиме рабочего стола) | F | Н | 3000 | |
| FxL | Нм | 200 | ||
| FxL | Нм | 430 | ||
| Инерционность при нагрузке | (WD 2/8) | кг.м 2 | 0,1 | |
| Разрешение | град. | 0.001 | ||
| Точность индексации | сек. | 20” | 30“ | |
| Повторяемость | сек. | 4” | 4” | |
| Угол наклона | град. | +30~-120 | ||
| Вес нетто | кг. | 215 | ||

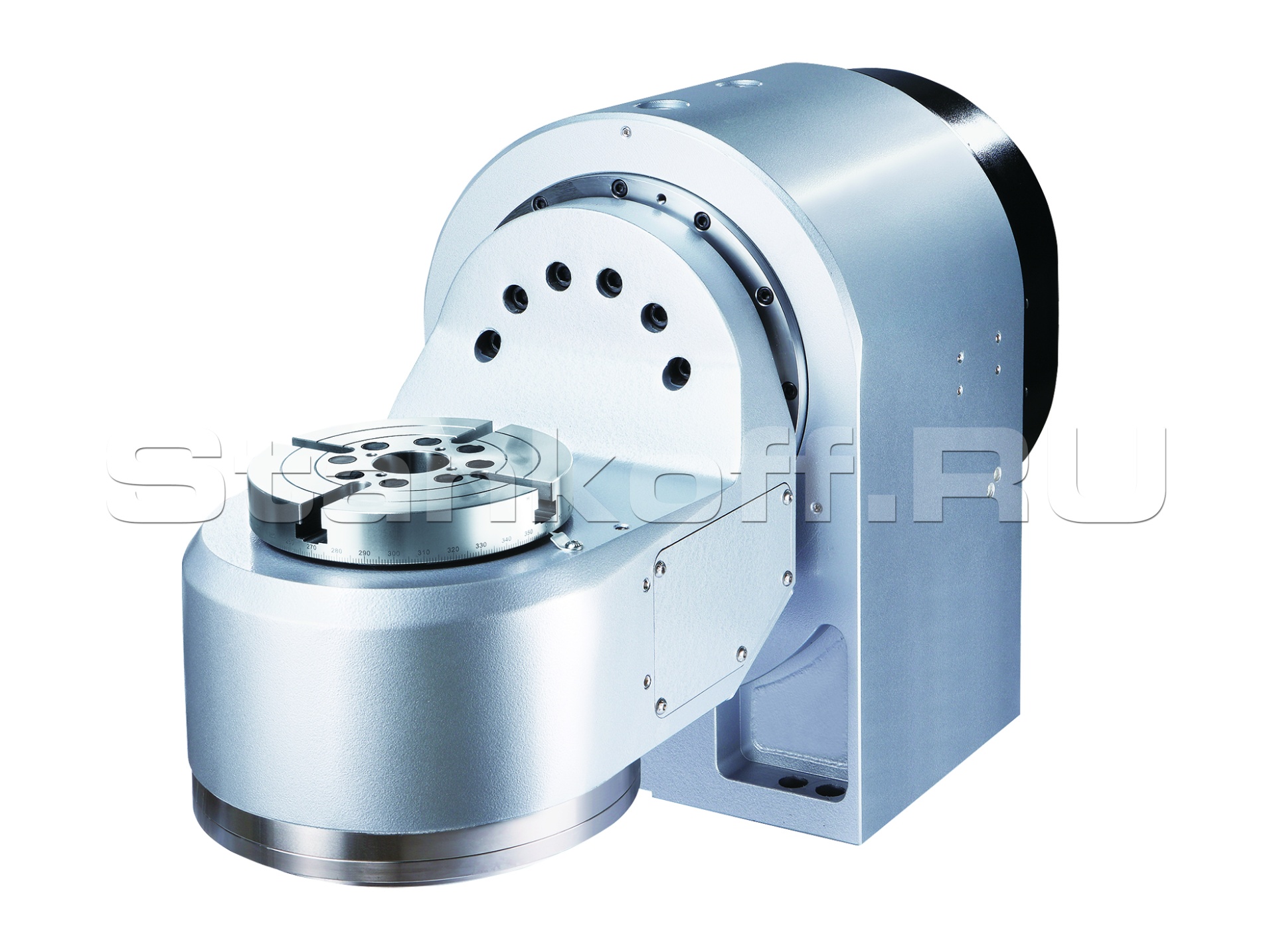

Встроенный двигатель прямого привода обеспечивает максимальную скорость 250об/мин. Супернизкая инерция, высокоэффективный частотный отклик. Высокое ускорение и замедление, 0-180 градусов позиционирование в течение 0,2 сек.
Нулевой люфт, отсутствие износа, уменьшение трения. Высокотехнологичный европейский оптический энкодер в стандартной комплектации. Превосходная гарантия точности – 10 сек для позиционирования, 1 сек для повторяемости.
Нормы ISO 230-2 использованы для стандартного тестирования. Основной литой корпус.
IP65 водонепроницаемость с европейским электрическим соединением. Температурный датчик в стандартной комплектации. Безопасная конструкция удерживания деталей на случай нарушения электроснабжения.
Шумоподавление, легкое обслуживание, исключены протечки масла. Компактная конструкция для экономии рабочей зоны.
| Диаметр рабочего стола | мм | Ø170 | ||
| Диаметр центрального отверстия | мм | Ø140H7 | ||
| Высота рабочего стола (по горизонтали) | мм | 280 | ||
| Ширина Т – образного паза | мм | 12Н7 | ||
| Ширина ползуна | мм | 18* | ||
| Тип привода и давление | МПа | Пневмат./ 0,55-0,7 | ||
| R | T | |||
| Макс. скорость рабочего стола | мин -1 | 250 | 100 | |
| Допустимая нагрузка | По горизонтали | кг | 30 | |
| В наклоне | кг | 30 | ||
| Допустимая несбалансированная сила | WxL | Нм | 20 | |
| Допустимая нагрузка (при зажиме рабочего стола) | F | Н | 3000 | |
| FxL | Нм | 200 | ||
| FxL | Нм | 430 | ||
| Инерционность при нагрузке | (WD 2/8) | кг.м 2 | 0,1 | |
| Разрешение | град. | 0.001 | ||
| Точность индексации | сек. | 20” | 30“ | |
| Повторяемость | сек. | 4” | 4” | |
| Угол наклона | град. | +30~-120 | ||
| Вес нетто | кг. | 215 | ||
