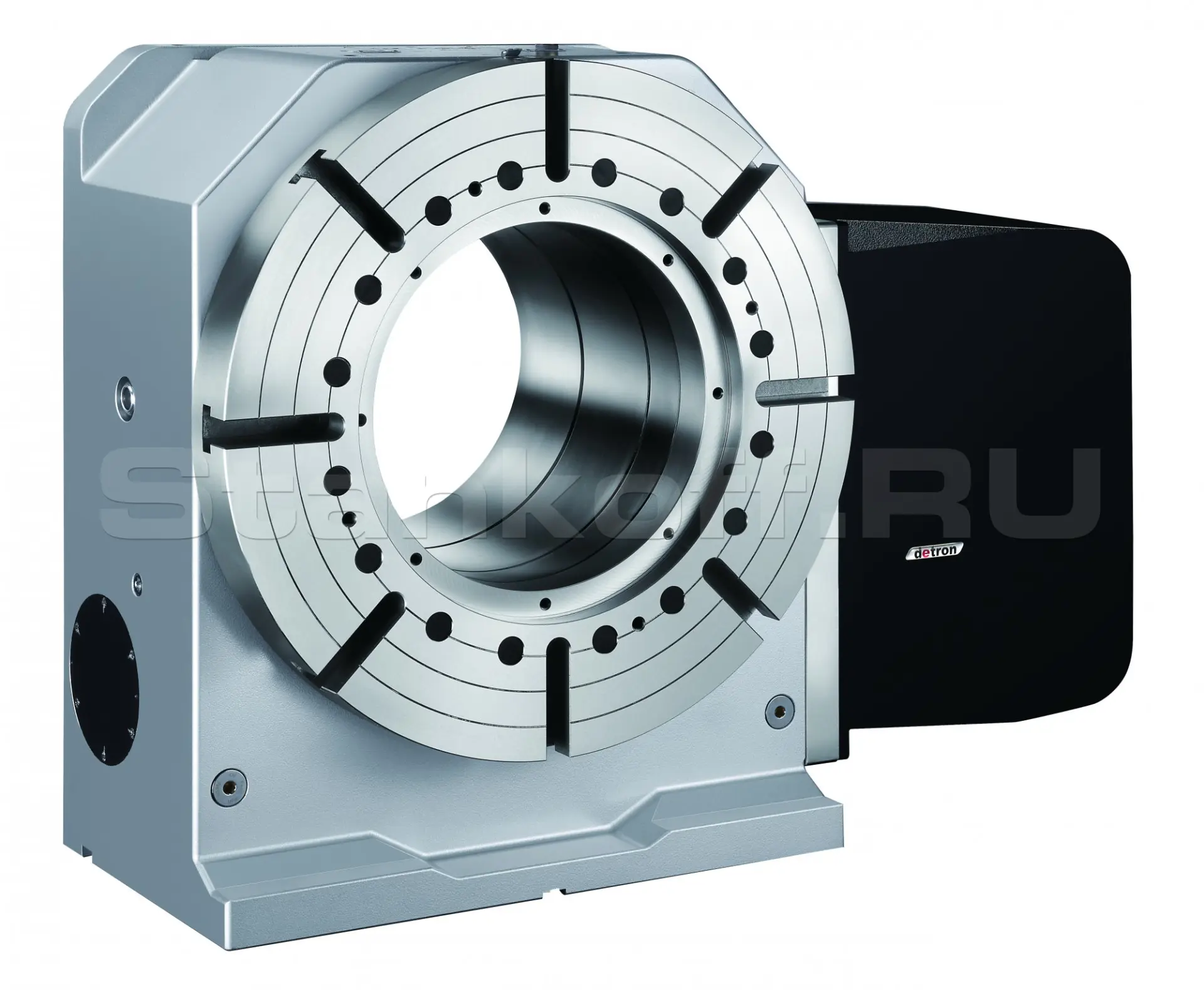

Поворотный стол с ЧПУ GXA-500H

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Ильнур Сафин

Хотите мы Вам перезвоним? Да

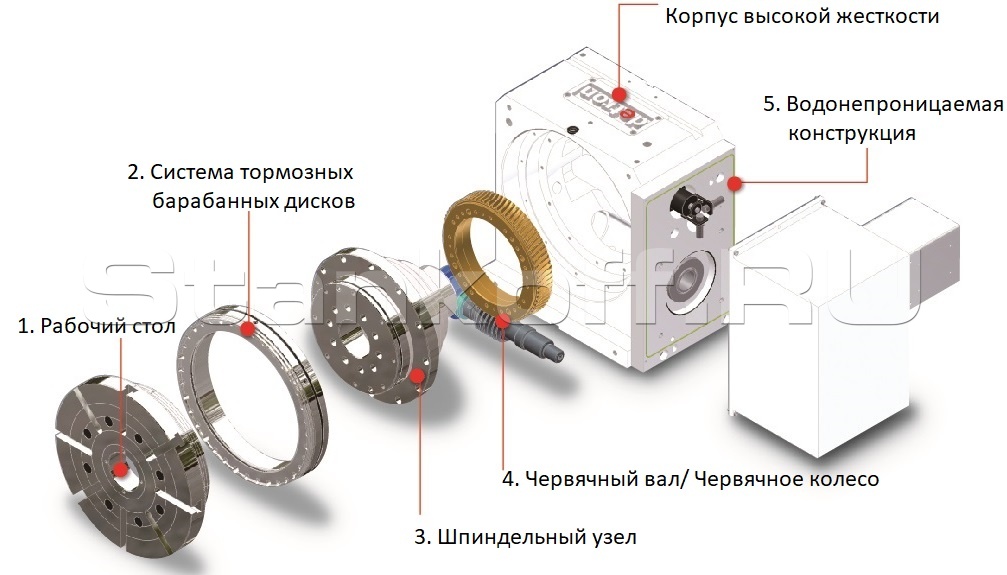

Рабочий стол

Преимущества системы позиционирования: Высокая точность при установке зажима в центральном отверстии рабочего стола. Отверстие большого диаметра позволяет устанавливать многопотоковый маслораспределитель.

Система тормозных барабанных дисков

При высоком давлении гидравлической системы отсутствует утечки масла из тормозной системы, что обеспечивает увеличенный крутящий момент при зажиме. Термическая обработка и шлифовка тормозного диска обеспечивают высокую износостойкость и высокую степень твердости. Так же все вышеуказанное обеспечивает большую силу зажима. Тормозной диск имеет точную округлую и цилиндрическую форму, что позволяет минимизировать смещение вращающегося центра и ошибки позиционирования при торможении

Шпиндельный узел

Размер роликов увеличен на 20-30% Размер направляющей качения увеличен на 70-80% Данные направляющие значительно толще, чем направляющие прочих производителей, жесткость в тяжелых режимах обработки значительно выше. Минимальное количество составных узлов в механизме обеспечивает минимальные отклонения при сборке узла, высокую точность индексации и повторяемость.

Червячный вал / Червячное колесо

Поворотный стол производства Detron походит для работы в тяжелых режимах за счет двухнаправляющего червячного винта и увеличенной глубины зубьев. Червячный вал вращается при помощи специально сконструированного механизма Detron, который состоит из радиальных подшипников типа RN и фланца, установленного между втулкой и гайкой. Отверстие втулки в данной конструкции является высокопрочной и не подвержено износу. Результат - увеличенная концентричность червячного вала и высокая точность позиционирования. Червячный вал устанавливается в нижнюю часть поворотного стола и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличенный срок службы.

Водонепроницаемая конструкция

Электронные узлы защищены герметичным кожухом, О- образное кольцо предотвращает попадания жидкости СОЖ к двигателю.

Диаметр рабочего стола мм Ø500
Диаметр центрального отверстия мм Ø305H7
Диаметр сквозного отверстия мм Ø265
Высота центра По вертикали мм 350
Высота стола По горизонтали мм 280

По вертикали

(Прим. 1)

мм 600
Ширина T-образного паза мм 18H7
Ширина направляющего сухаря мм 18
Способ зажима / давление МПа Гидравлический / 5
Усилие зажима Нм 5700

Тип серводвигателя

(Прим. 2)

FANUC

α12iF/β22 is
MITSUBISHI HF204
SIEMENS 1FK7083
HEIDENHAIN QSY155B
YASKAWA SGMGV30A
Передаточное число привода 1/180
Максимальная скорость вращения

мин -1

11.1
Допустимая нагрузка

кг.м 2

25
Минимальный угол поворота град. 0.001
Точность позиционирования (E+/E-) с 15
Повторяемость (R+/R-) с 6
Вес стола (без серводвигателя) кг 396
Допустимая нагрузка По вертикали кг 450
По горизонтали кг 800
На заднююбабку кг 800
Допустимая нагрузка при зажиме


Н 45000


Нм 8300


Нм 5700
Крутящий момент при резке

Нм 2500
