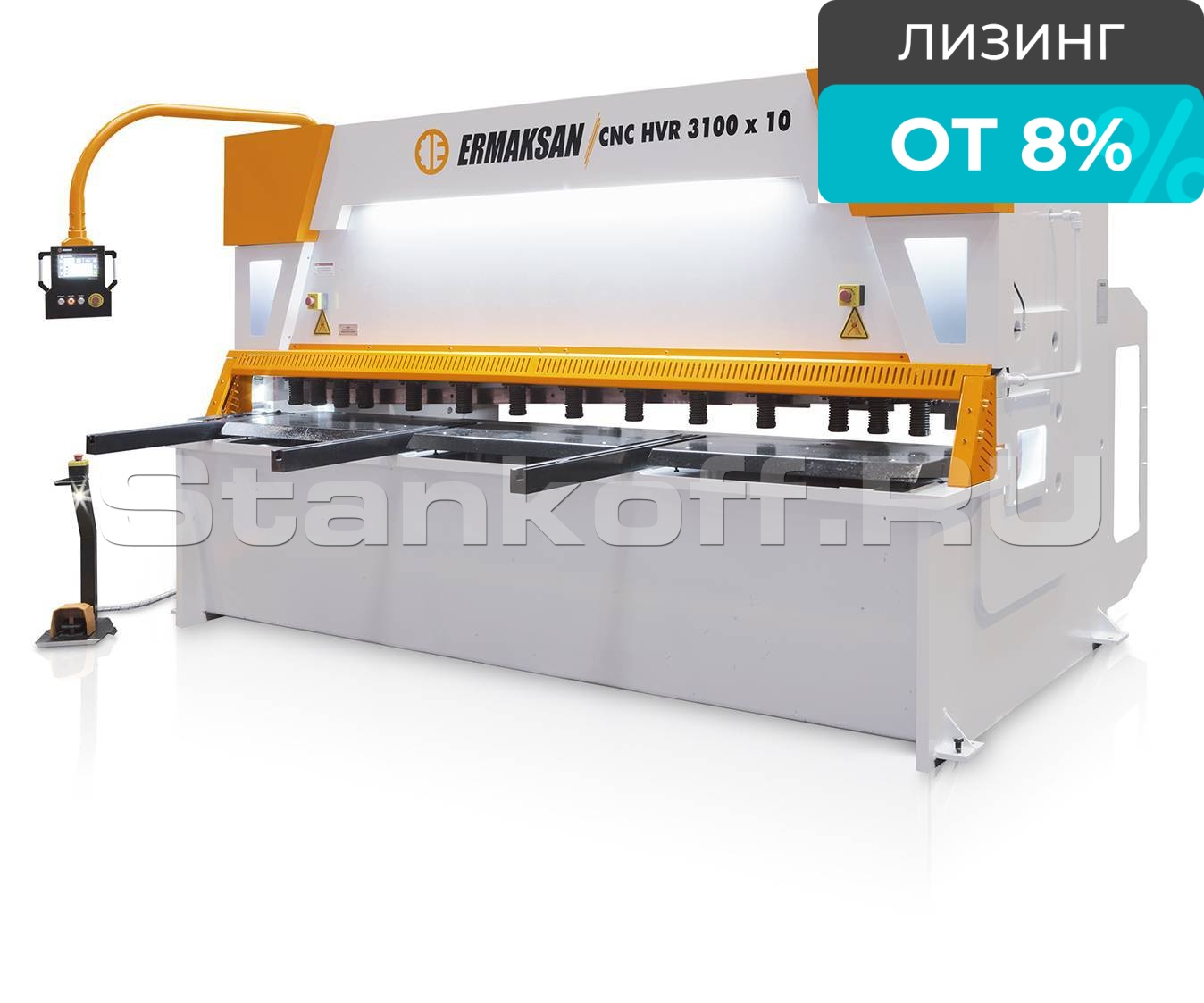

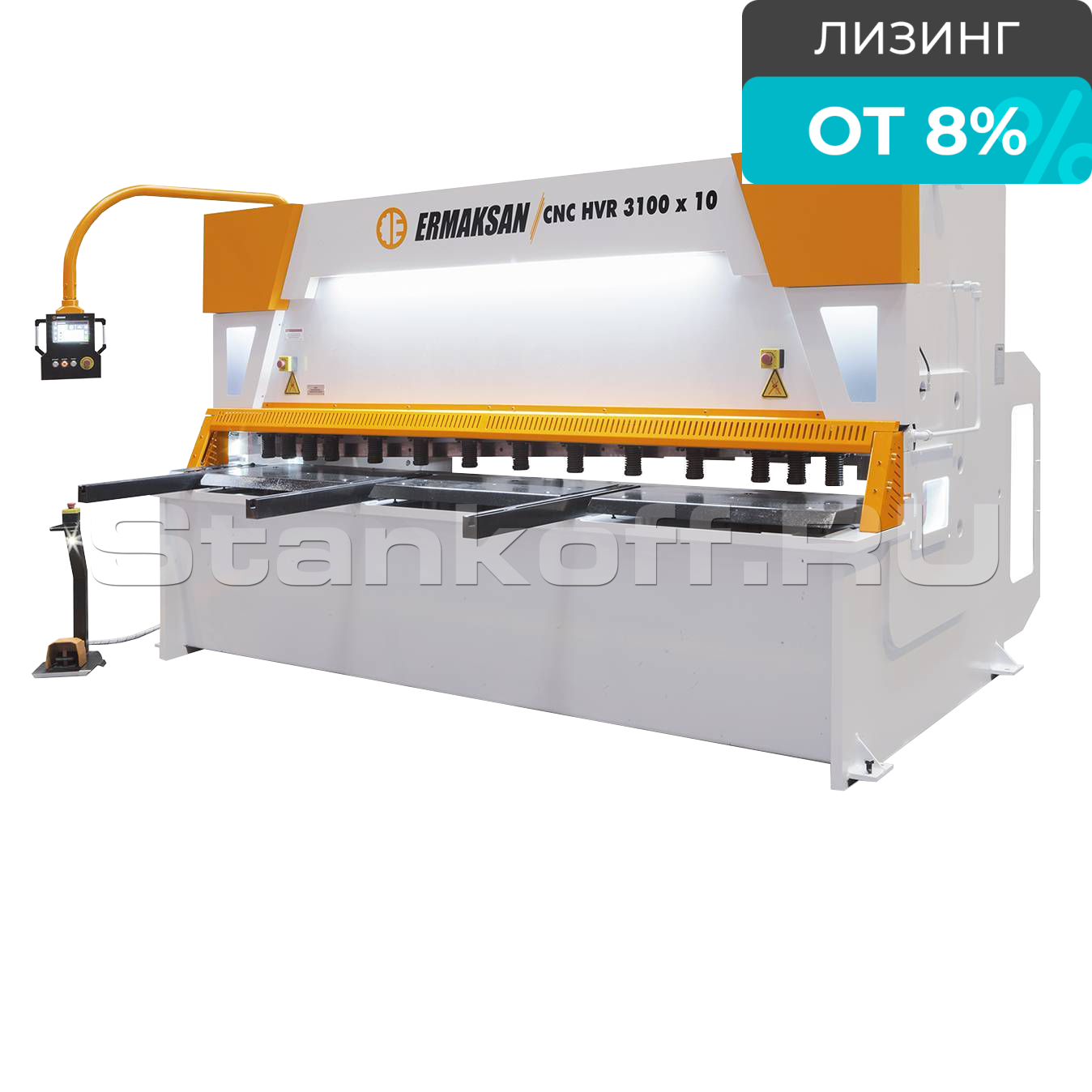

Гильотинные ножницы с ЧПУ по металлу ERMAKSAN CNC HVR 6100-6

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Альберт Шайхуллин

Хотите мы Вам перезвоним? Да

Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.

Область применения

Поскольку Серия HVR рассчитана на резку металла с толщинами от 0,5 до 40 мм в зависимости от модификации, то и сфера применения этого станка – работа с «тяжелыми» заготовками в судостроении, машиностроении, горно-обогатительном оборудовании, строительстве и нефтегазовой промышленности.

Получаемые изделия

Схема обработки

Конструктивные особенности

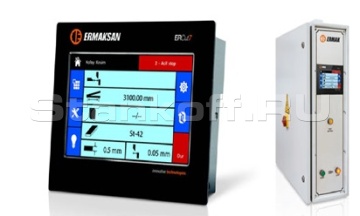

ЧПУ

Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.

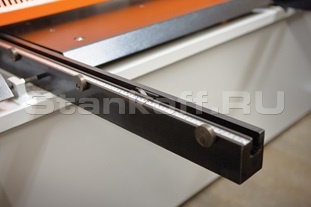

Задний упор

Задний упор

Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.

Лазерная подсветка линии реза

Лазерная подсветка линии реза

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.

Стандартная комплектация


Контроллер ERCUT 7


Передние кронштейны и 1000 мм боковой упор


Надежные прижимные цилиндры


Переносная педаль

Переносная педаль


Экран защиты пальцев откидывается с одной стороны

Экран защиты пальцев откидывается с одной стороны


Износостойкие ножи

Износостойкие ножи по 4-ре режущих кромки на верхнем и на нижнем ноже.

Программируемый, автоматический задний упор, ход - 1000 мм, точность позиционирования 0,1 мм

Программируемый, автоматический задний упор, ход - 1000 мм, точность позиционирования 0,1 мм. Если заготовка по длине больше 1000 мм, то упор автоматически поднимает наверх.

Гидравлическая система по средствам ЧПУ регулирует зазор автоматически


По средствам ЧПУ регулируется угол резки


Передний опорный кронштейн с линейкой и Т-образными пазами


Шкала с разметкой в дюймах и сантиметрах


Световая линия реза


Система аварийной остановки


Централизованная система смазки


Зев - 350 мм


Контроллер установлен на консоли


Дополнительная комплектация


Поддержка листа рычажного типа

Поддержка листа рычажного типа

Предотвращает свисание листов и повышает качество резки широких и тонких листов.

Поддержка листа моноблочного типа

Поддержка листа моноблочного типа

Устраняет свисание листов за счет пневматических опор стола.

Лазерная подсветка линии реза

Лазерная подсветка линии реза

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.

Система предотвращения скручивания

Система предотвращения скручивания


Угломер

Угломер


Зев 500 мм и больше


Масляный радиатор


Система подогрева или охлаждения масла


Лазерная линия резки


Сдвижные опорные кронштейны


Специальный цвет


Система подачи листа


Конвейер


Сепаратор обрезков


Система механической укладки


Упор регулируемый под углом, по двум координатам X1, X2


Ножи для нержавеющей стали


Повышенная скорость


Увеличение хода заднего упора


Конструкция по запросу



Производитель: Ermaksan

Родина бренда: Турция

Длина резания (A), мм 6100
Толщина резки при (42 кг/мм²), мм 6
Толщина резки при (70 кг/мм²), мм 4
Угол резания, ° 0,5 - 1,5
Ходов в минуту, 1/мин 9 - 15
Кол-во прижимов, шт. 26
Давление, тонн 20
Главный мотор, кВт 22
Мотор заднего упора, кВт 1,1
Ход заднего упора, мм
1000
Масло, л
260
Угол между лезвиями, мм 0,05 - 0,8
Скорость заднего упора, мм/с 110
Кол-во передних поддержек, шт. 5
Длина стола (B), мм 6660
Ширина машины (D), мм 3175
Зев, мм 350
Опция - зев, мм 500
Высота стола (Е), мм 1000
Транспортные размеры (F), мм 2285
Габаритные размеры ДхШхВ, мм 8250х2475x2725
Вес, кг 26415
