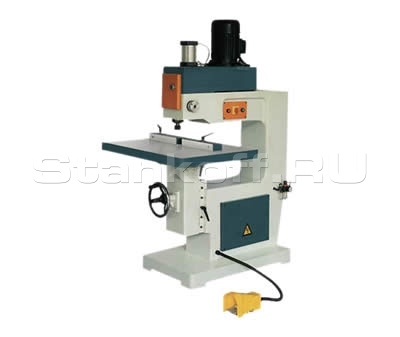

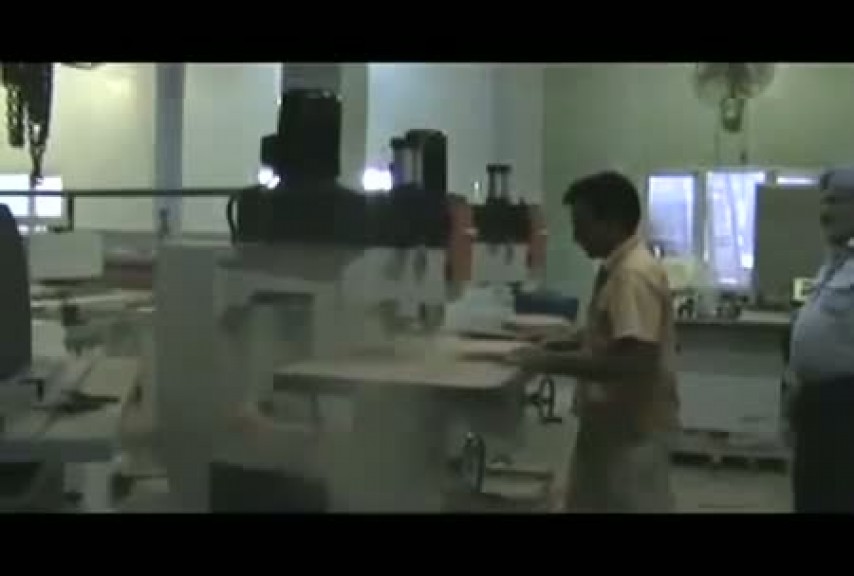

Копировально-фрезерный станок MX 506

Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.

Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.

Здесь выполняются два вида работ:

• прямолинейное фрезерование рельефа на боковых гранях пласти;
• фрезерование на плоскости рисунка (например, ложной филенки) по копиру.

Порядок работы на станке следующий:

1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.

Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пнемопривода.

Отличительные особенности:

• высокоскоростной до 20000 об/мин шпиндель обеспечивает идеальное качество фрезерования, не требующее дальнейшей обработки;
• вертикальное перемещение шпинделя от пнемопривода.
