Гильотина электромеханическая с NC контроллером Q11-4х1300NC

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Сопутствующие товары

Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности. Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 56-60 HRC, с 2 режущими кромками на верхнем и нижнем ножах, толщина ножа 12мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 30 циклов/минуту (в зависимости от толщины и материала.

Преимущества

  • Работа станка осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
  • Подсвечиваемая рабочая зона (лазерной линией реза не комплектуется).
  • Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа.
  • Верхний и нижний нож имеют двустороннюю заточку.
  • Цифровая система управления.
  • Задняя защита с блокировкой.
  • Счётчик кол-ва резов отображается на NC дисплее.
  • Пневматическая система поддержки листа.
  • Линейный рабочий стол с шариковыми опорами.
  • Моторизированный задний упор с возможностью ручной тонкой настройки.
  • Движение моторизированного заднего упора задаётся и отображается на NC дисплее.
  • Длина хода заднего моторизированного упора 630мм (увеличение длины упора до 1000 мм конструктивно невозможно).
  • Простая и быстрая регулировка зазора между ножами.
  • Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется.
  • Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение.
  • Длина передних удлинителей до режущих ножей (вкл. рабочий стол) – 600мм/600мм/657мм.
  • Боковой упор для фиксации листа по 90°.

Особенности


Регулировка зазора между ножами

Увеличение зазора между режущими кромками: ослабить винт 1 и гайку 3, затянуть гайку 4 для фиксации болта 5. Уменьшение зазора между режущими кромками: ослабить винт 1 и гайку 4, затянуть гайку 3 для фиксации болта 2. Проверить зазор щупом. Если зазор соответствует толщине листа, то затянуть все гайки и винты. Внимание: необходимо отрегулировать обе стороны, до регулировки ослабить гайку 6 и затянуть ее после регулировки.

Схема смазки

Ручная смазка по точкам должна выполняться регулярно. Для смазки точек 1 и 2 необходимо снимать защитное ограждение.

Пневматическая опора

Для резки длинных заготовок используется пневматическая опора. Во-первых, необходимо подключить пневматическую линию к опоре, опора переместится вверх в ожидании заготовок. Опора будет опускаться вниз, пока работает двигатель, после окончания резки опора автоматически переместится вверх.

Регулировка зазора между режущими кромками

Соотношение между толщиной листа и зазора между режущими кромками.

Ножная педаль

Ножная педаль


Линейный рабочий стол с шариковыми опорами


Подсвечиваемая рабочая зона


Электрошкаф


Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение


Узел регулировки зазора между ножами + стопоры

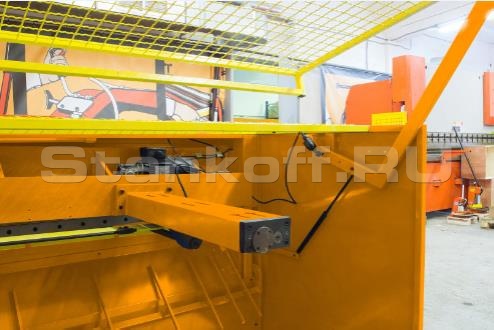

Моторизированный задний упор с возможностью ручной тонкой настройки

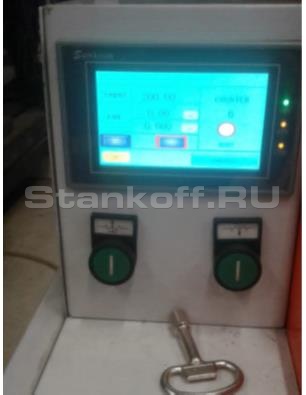

NC дисплей


При запуске машины вы увидите этот экран и установите его в ноль. Затем, выберите метрическое или дюймовое состояние. Пожалуйста введите длину заготовки. Нажмите кнопку RESET, тогда будет 0.

Задняя защита с блокировкой



Производитель: Stalex

Родина бренда: Китай

Толщина металла (σв 450 Нм²), мм 0,8-4
Марка стали (режущие ножи) 9CrSi–Стальинструментальная легированная
Твердость (режущие ножи) HRC56-60
Кол-во режущих кромок на верхнем и нижнем ноже по 2 режущие кромки
Размеры ножей ширина(толщина)/высота/длина, мм 12/49/1353
Прочность обрабатываемого материала, Н/мм² ≤ 450
Максимальная длина реза, мм 1300
Угол резки 2,4°
Максимальное число резов в минуту (в том числе с макс. нагрузкой), циклов /минуту 30
Мощность двигателя, кВт 4
Моторизированный задний упор, мм 630
Размер упаковки, мм 1910x1160x1450
Масса нетто/брутто, кг 1355/1475
