Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600C PRO

Name: Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600C PRO
Brand: WoodTec
Rating: 5 (1 reviews)

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул: EdgeMatic 600C PRO
Мин. длина панели, мм: 200
Мин. ширина панели, мм: 100
Толщина панели, мм: 10 – 60
Толщина кромочного материала, мм: 0,4 - 3
Операции: полировка; приклеивание; прифуговка; снятие свесов; торцовка

Все характеристики

Конструктив

Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.

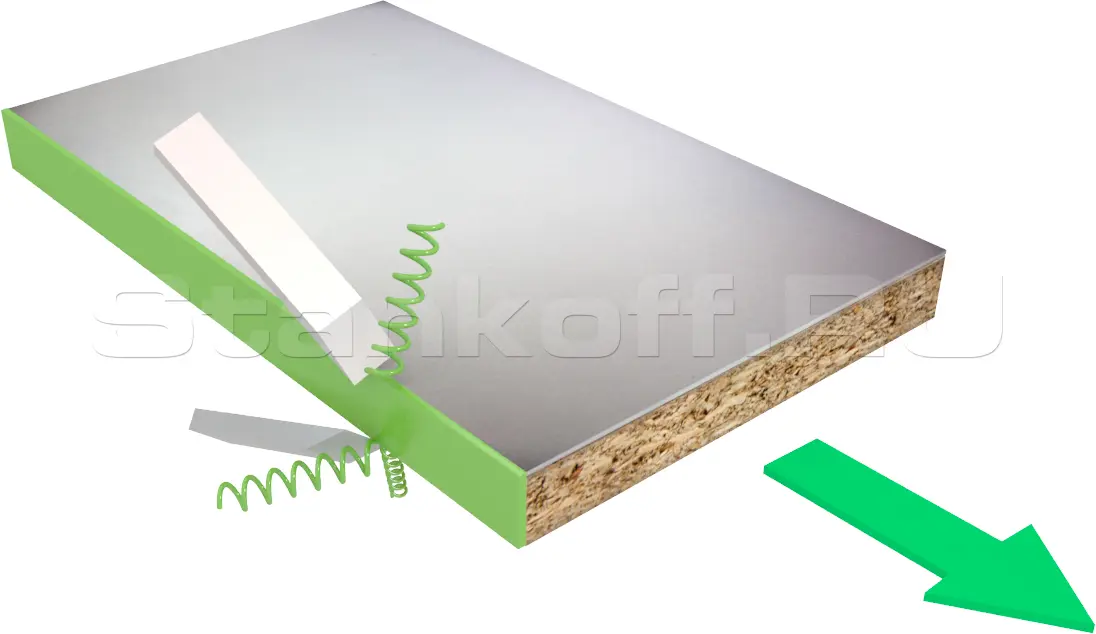

Схемы обработки

Отличительные особенности

Пневмо-перенастройка на 2 толщины кромки;
Увеличенная скорость подачи до 23 м/мин;
Узел предварительного фрезерования оснащен алмазными фрезами;
Узел обкатки углов;
Радиусная и плоская цикли;
Прижимная балка управление с пульта.

Конструктивные особенности

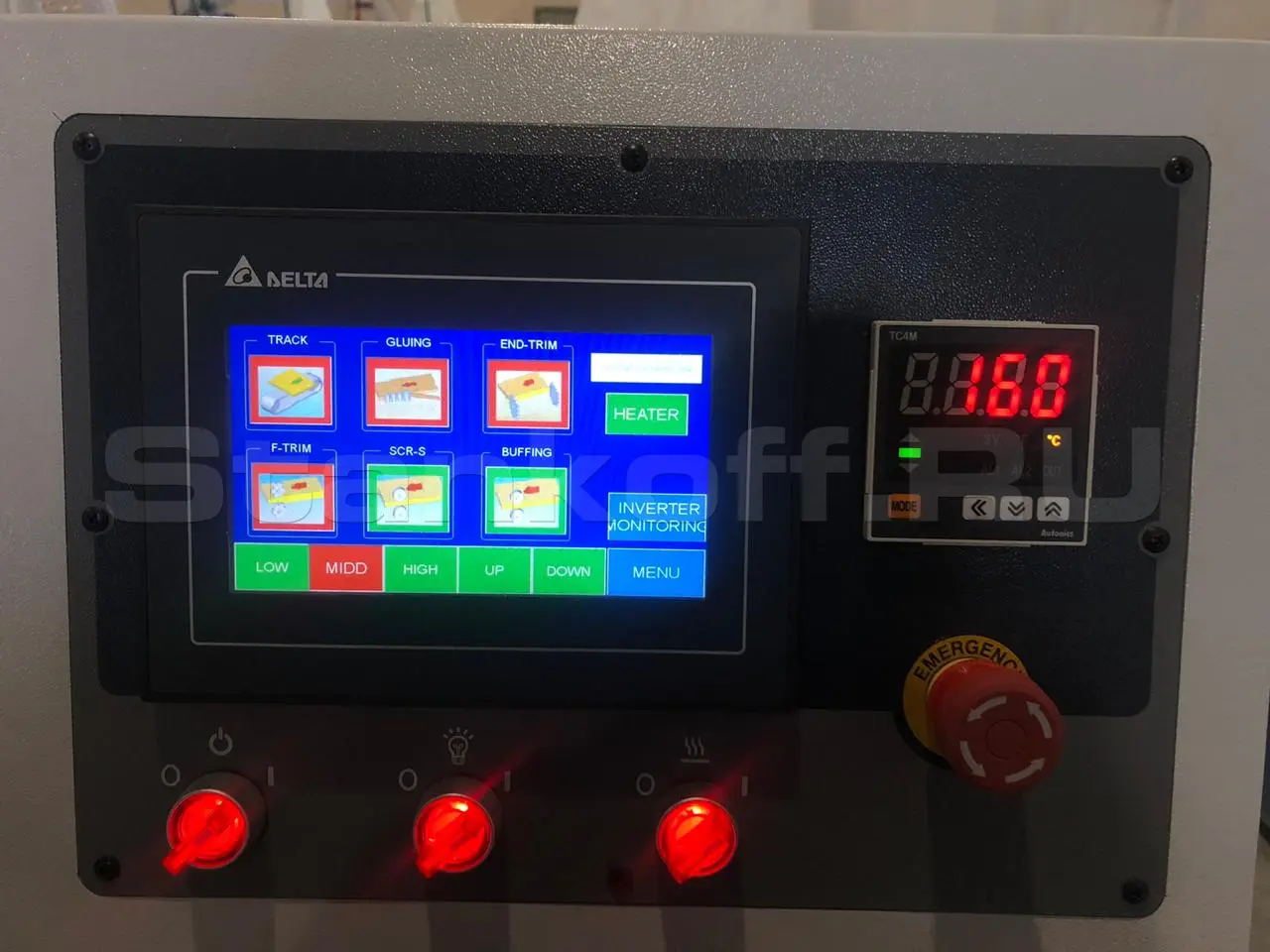

Панель управления

Перенастройка на 2 вида кромки одним нажатием на мониторе. Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности.

Блокировка подачи

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

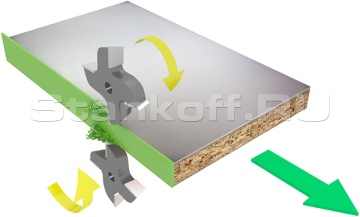

Узел предварительного фрезирования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами.

Клеенаносящий узел

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

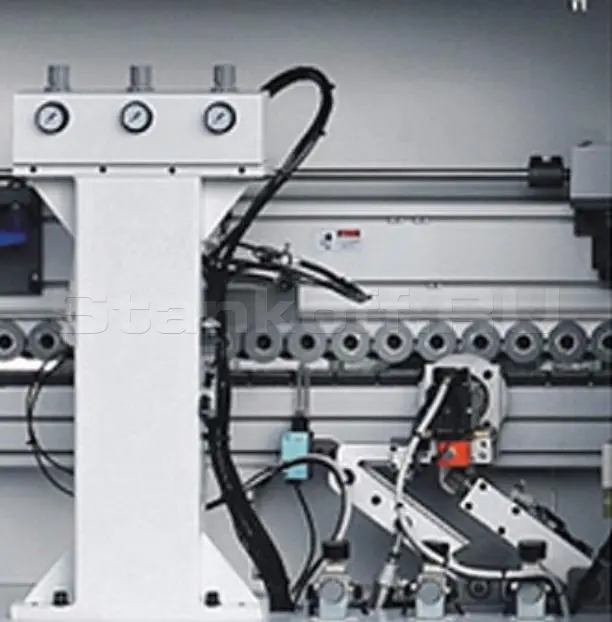

Зона прижима

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

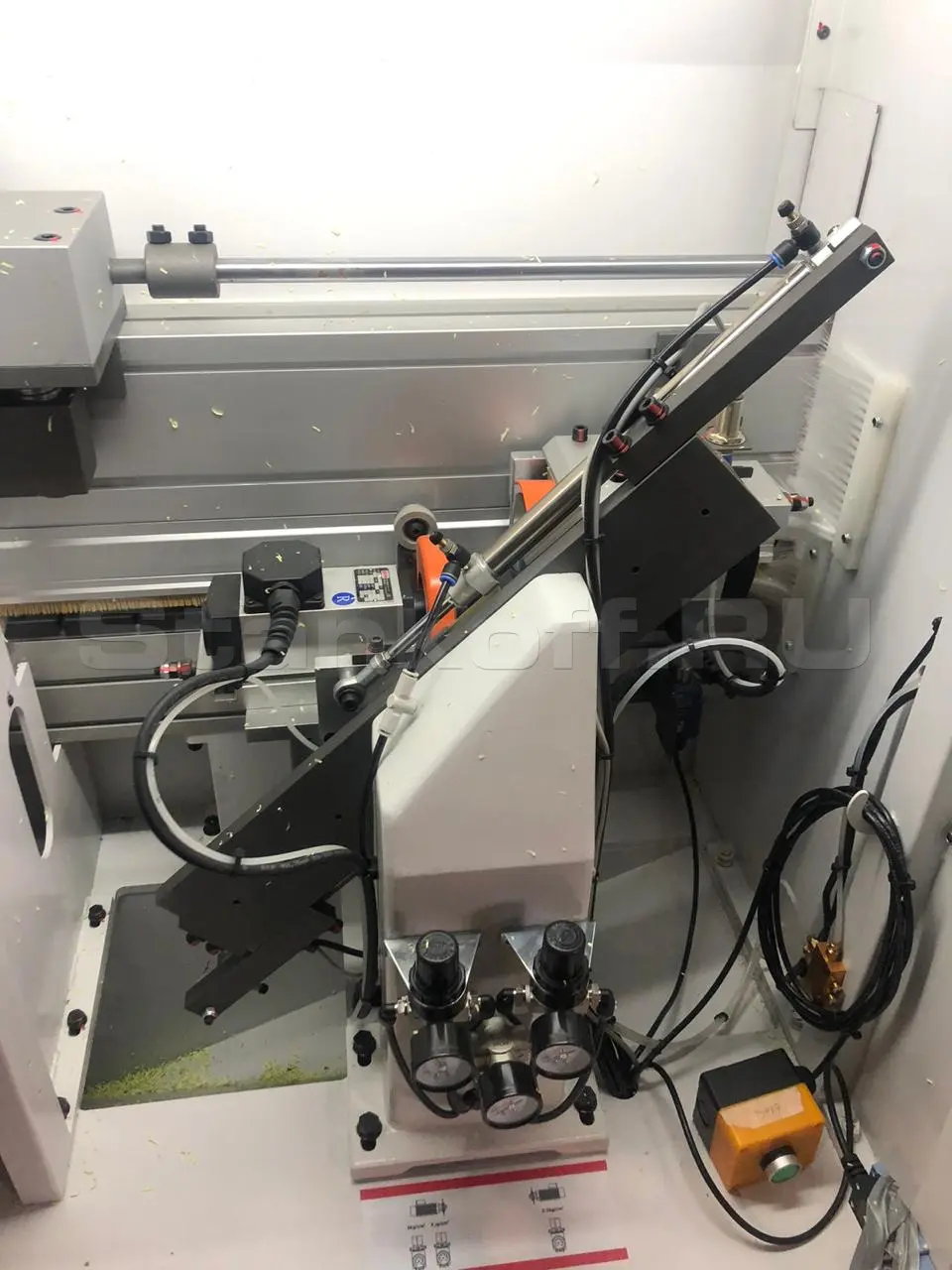

Торцовочный узел

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами диаметром.

Настройка

Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

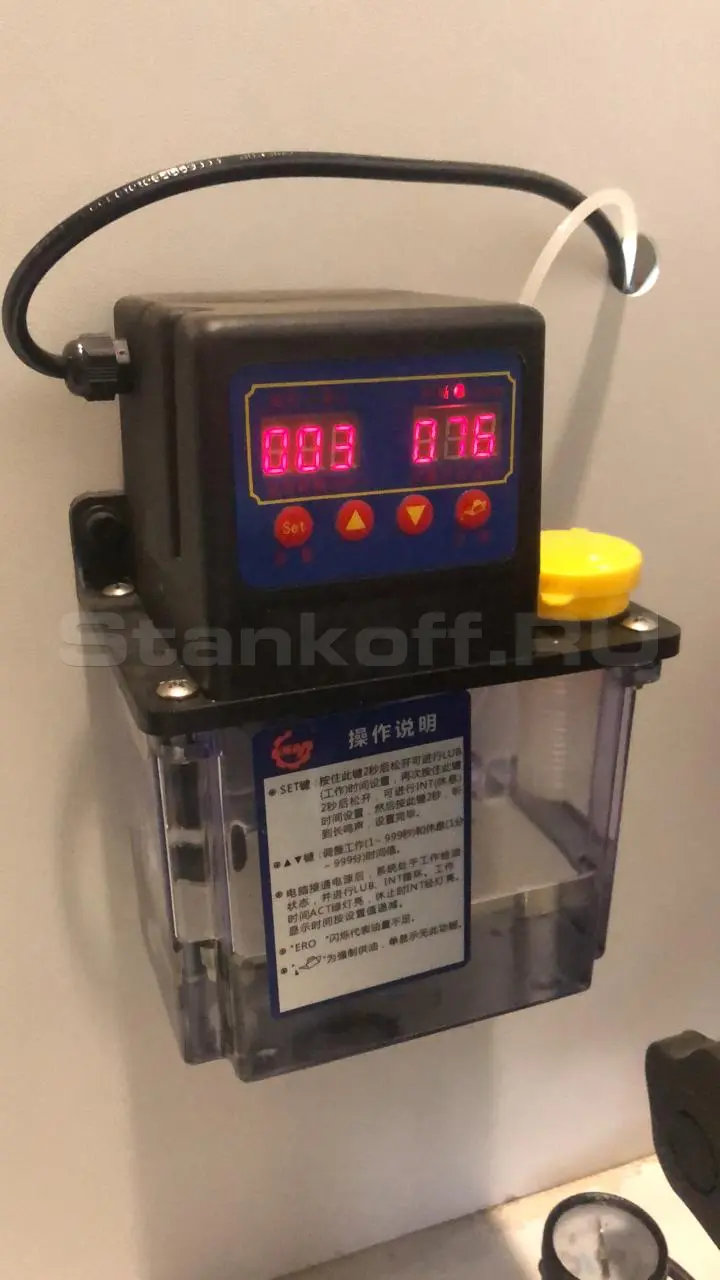

Обслуживания

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

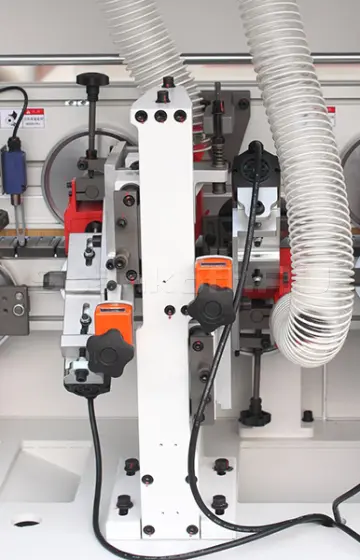

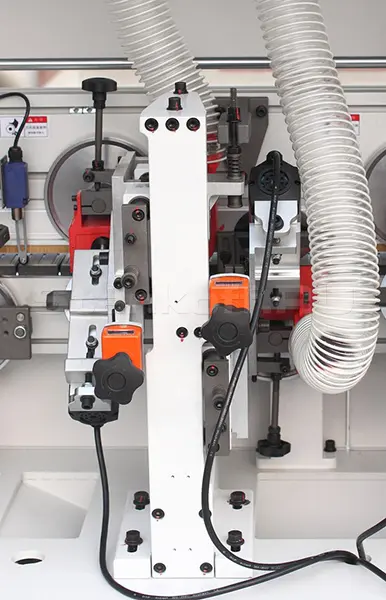

Чистовой фрезерный узел

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Узел фрезерования свесов с 2-мя двигателями 0,75 кВт; Частота 200 Гц; Скорость вращения 12 000 об/мин.

Двухмоторный узел обработки углов

Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид.

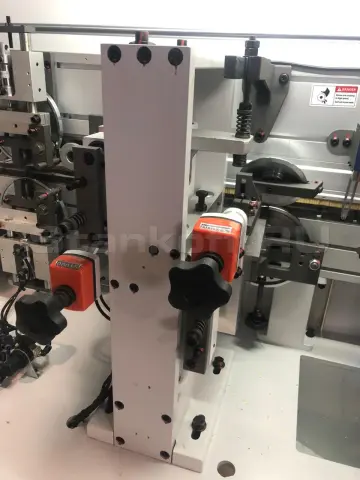

Узел радиусной цикли

Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.

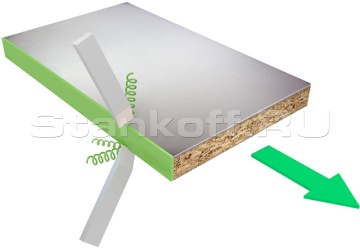

Узел плоской цикли

Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

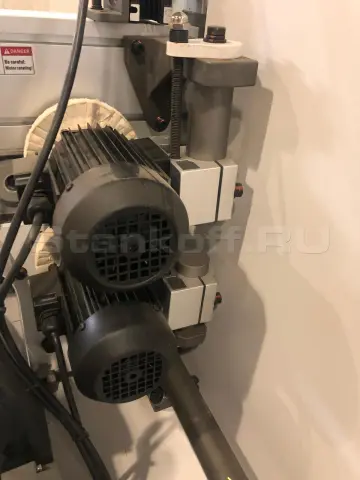

Полировальный узел

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

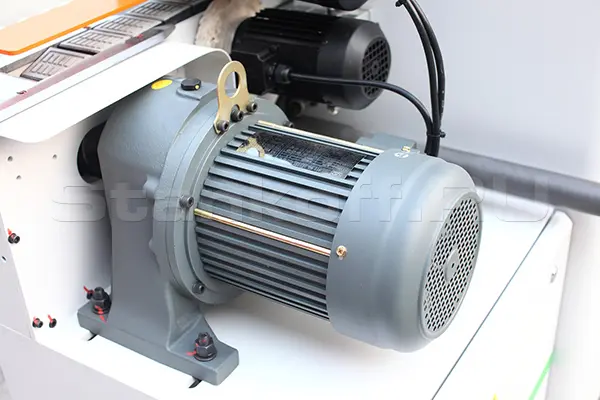

Мотор редутор 2,2 кВ

Электрические компоненты

Выполнены в соответствии стандартам СЕ.

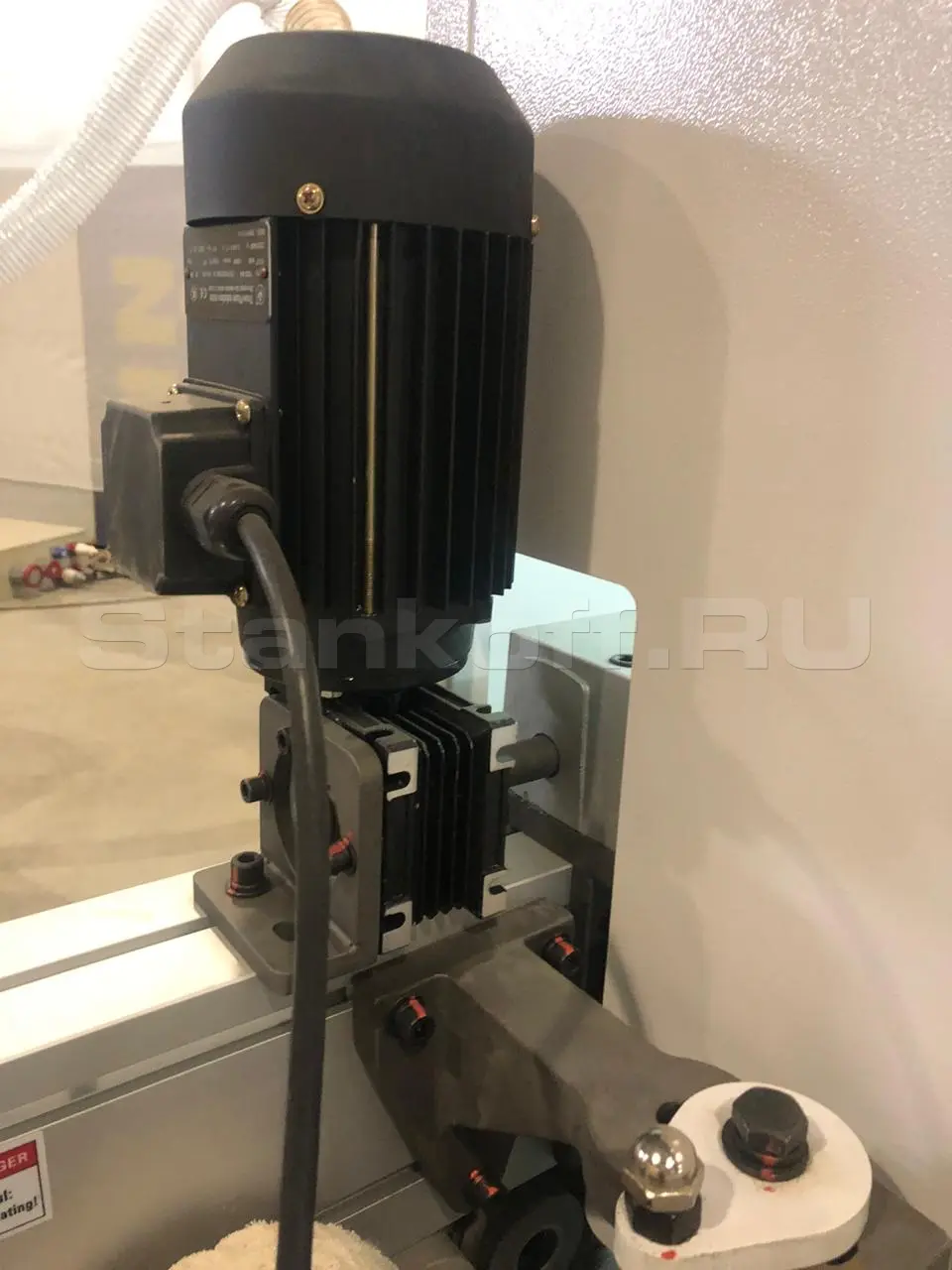

Подъем прижимной балки

Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки.

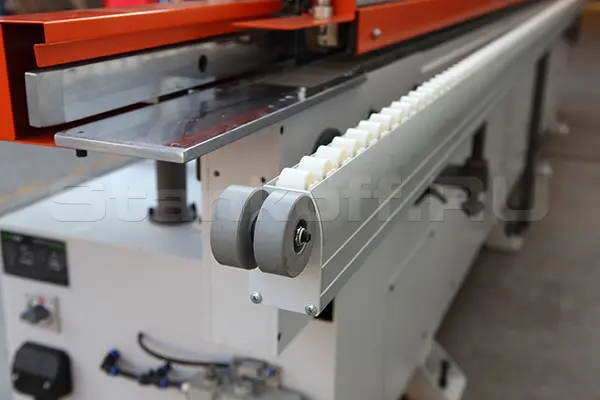

Поддержка заготовки

Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала.

Характеристики

Параметры обработки
Мин. длина панели, мм	200
Мин. ширина панели, мм	100
Толщина панели, мм	10 – 60
Толщина кромочного материала, мм	0,4 - 3
Общие характеристики
Операции	полировка; приклеивание; прифуговка; снятие свесов; торцовка
Давление сжатого воздуха, Бар	6-8
Напряжение, В	380
Макс. мощность, кВт	15
Узел фрезерования свесов
Мощность главного мотора, кВт	2,2
Узел полировки
Кол-во операций, шт.	2
Клеевой узел
Объем клеевого резервуара, л	3,2
Габаритные размеры
Габаритные размеры станка, мм	6460 × 900 × 1610
Габаритные размеры в упаковке
Вес, кг	1840
