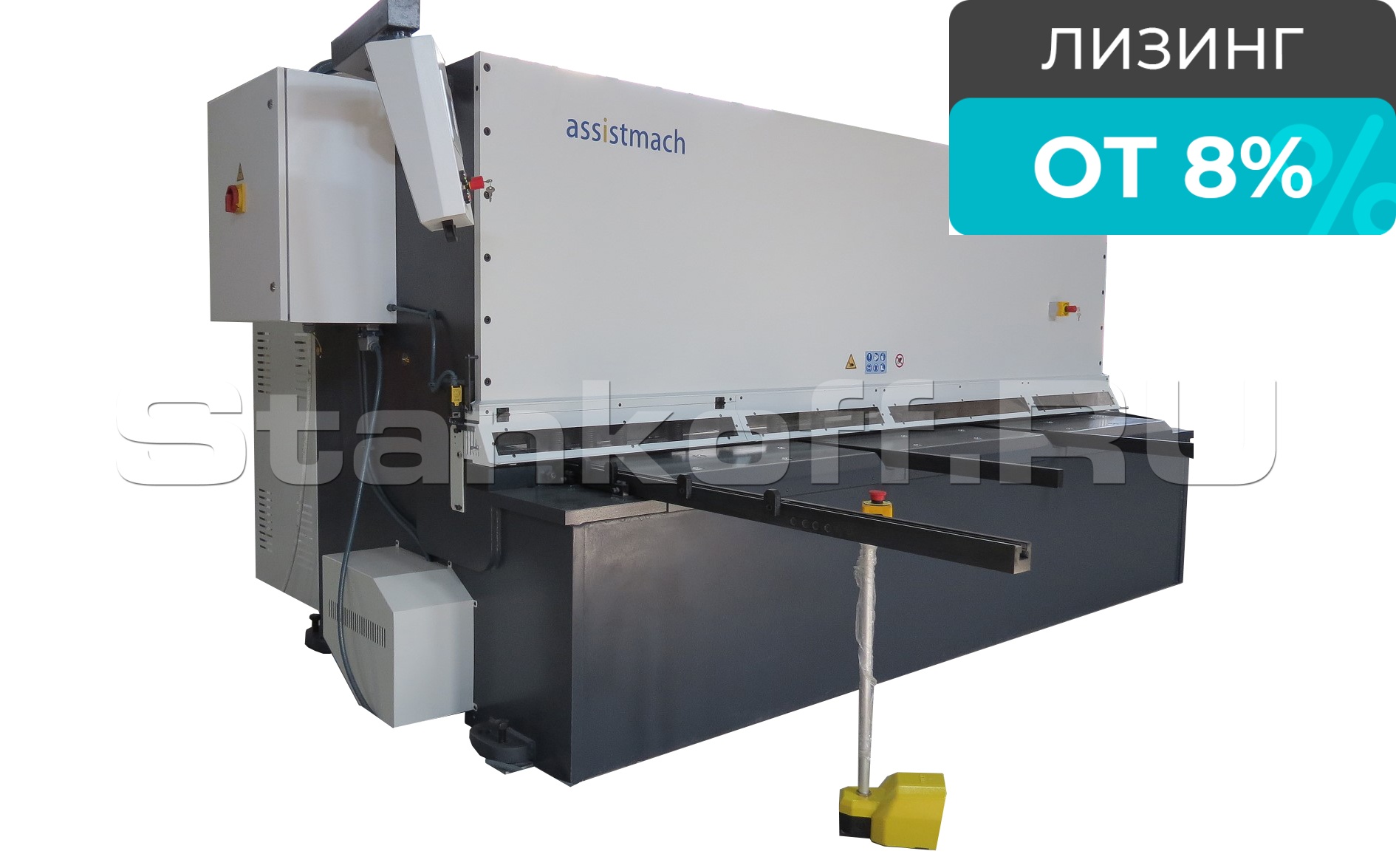

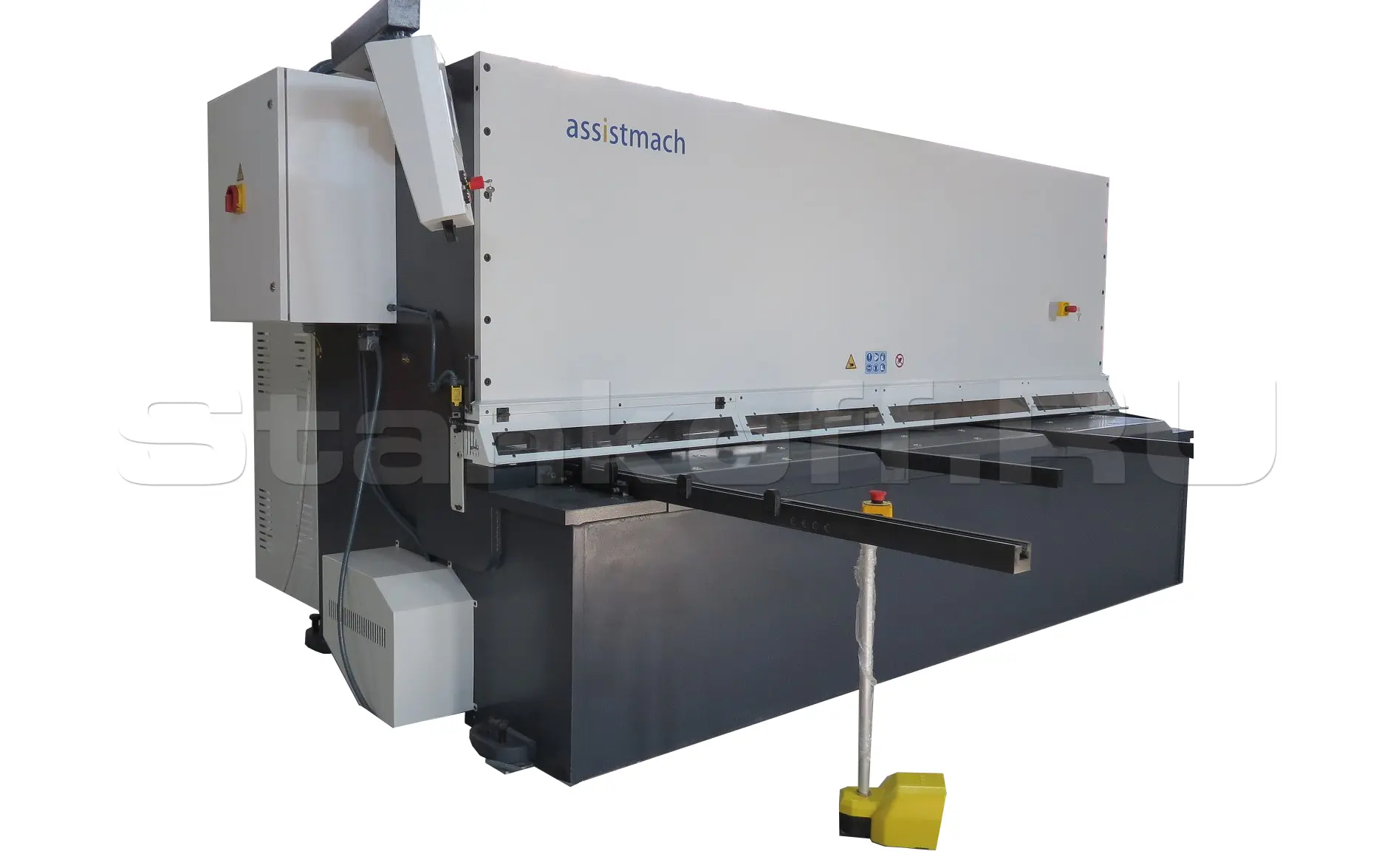

Гидравлические гильотинные ножницы с ЧПУ ASSISTMACH V-CUT 3016

Name: Гидравлические гильотинные ножницы с ЧПУ ASSISTMACH V-CUT 3016
Rating: 5 (1 reviews)

/ 4

Сравнить Вопросы

Турция

Краткие характеристики

Артикул: V-CUT 3016
Толщина металла, мм: 16
Длина реза, мм: 3050
Угол резки, °: 0,5 - 2,5
Производительность, цикл/мин: 10
Количество прижимов, шт: 15

Все характеристики

Конструктив

Гидравлическая гильотина серии V-CUT – это тяжелый промышленный станок, предназначенный быстрой и качественной для резки листового металла различной толщины. Швейцарская система ЧПУ Cybtouch 8 позволяет легко программировать количество резов, размеры деталей и зазоры между лезвиями. После ввода оператором марки стали, толщины и длины материала произойдет быстрая настройка зазора между лезвиями ножей, угла атаки, положения заднего упора, длины рабочего хода.

Станина

Изготовлена из стали высокого качества, сварена и обработана на современных центрах с ЧПУ. Основные узлы разработаны с использованием новейшего программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение всего срока эксплуатации.

Гидравлическая система

Представляет собой установленные с двух сторон гидроцилиндры, работающие в замкнутом контуре, который состоит из электрогидравлических серво-клапанов фирмы Bosch-Rexroth (Германия) или фирмы Hoerbiger (Германия), высокопроизводительного гидравлического двигателя, фильтров высокого давления (с датчиком засорения и байпасом), воздушного фильтра и бака для гидравлического масла.

Система ЧПУ СYBELEC СYBTOUCH 8

CybTouch имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции.

Большой, яркий и контрастный сенсорный дисплей;
Интуитивно понятный, удобный интерфейс;
Удобное беспроводное резервное копирование программного обеспечения данных;
Обновление с помощью PC или ноутбука;
Большой выбор языков;
Автоматическое выставление зазоров;
Автоматическое выставление угла атаки;
Возможность программирования хода балки;
USB-порт для карты памяти для передачи данных / резервного копирования.

В момент реза лист фиксируется специальными прижимами. Для безопасности оператора на станке предусмотрено ограждение рабочей зоны станка. Передние поддержки и вмонтированные шарики в столе помогают оператору перемещать лист.

Стандартная комплектация

Сварная надежная промышленная станина
Система ЧПУ Cybelec Cybtouch 8 (Швейцария
Регулировка зазоров от ЧПУ
Регулировка угла атаки от ЧПУ
Регулировка хода балки от ЧПУ
Программируемый задний упор по оси Х -1000 мм
Гидравлические компоненты – Bosh-Rexroth и Hoerbiger (Германия)
Электрические компоненты – Siemens (Германия)
Комплект ножей (верхний и нижний)
Передвижная стойка управления с кнопкой аварийной остановки
Заднее защитное ограждение
Переднее ограждение рабочей зоны
Передние поддержки листа
Пальцы заднего упора
Прижимы листа с резиновыми накладками
Рабочий стол с шариками
Руководство пользователя на русском языке

Характеристики

Толщина металла, мм	16
Длина реза, мм	3050
Угол резки, °	0,5 - 2,5
Производительность, цикл/мин	10
Количество прижимов, шт	15
Ход заднего упора (X), мм	1000
Мощность главного двигателя, кВт	37
Высота стола (E), мм	805
Габаритные параметры
Габаритные размеры станка, мм	4190 × 2900 × 2515
Вес нетто, кг	18000
