Оцилиндровочно-пильный комплекс ОПК-500

Name: Оцилиндровочно-пильный комплекс ОПК-500
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Краткие характеристики

Артикул ОПК-500

С установленной фрезой для оцилиндровки:
Максимальный диаметр заготовки, мм	400
Длина обрабатываемой заготовки, м	2-6 (9*)
Диаметр оцилиндрованных бревен, мм	140-300
Максимальная толщина срезаемого за один проход слоя, мм	20
Частота вращения фрезы, об/мин	4000
Отклонение продольного профиля оцилиндрованного бревна, не более, мм	2,0
Частота вращения заготовки, об/мин	45
Мощность основного электродвигателя, кВт	11
Мощность электродвигателя вращения заготовки, кВт	1,1
Мощность электродвигателя поступательного перемещения фрезы, кВт	1,1
Общая масса станка, не более, кг	1200
Габариты (ДхШхВ), м	9х1,5х1,5
Транспортировочные габариты (в разобранном виде), м	2,25х1,3х1 / 1,1х1,5х1,3
Количество обслуживающих, чел	2
С установленной пилой диам. 500 мм:
Производительность по входу, куб.м/смену	5-7
Максимальный диаметр обрабатываемого бревна, мм	600
Длина обрабатываемого бревна, м	1,2 - 6
Диаметр пилы, мм	500(600*)
Мощность главного двигателя, кВт	11,0*
Напряжение питания, В	380
Габариты (в сборе) (ДхШхВ), м	9х2х2
Максимальный габарит доски, мм	180
Масса, кг	1250

Все характеристики

Конструктив

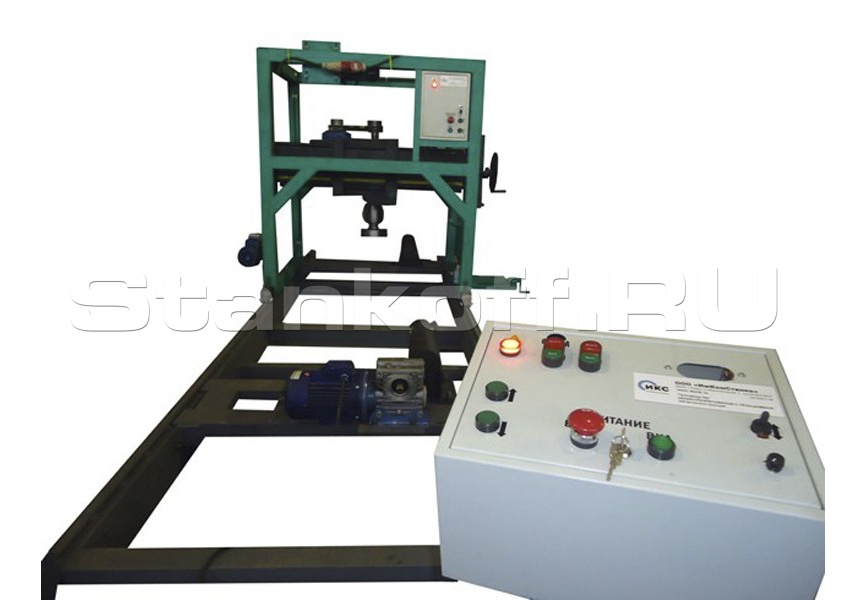

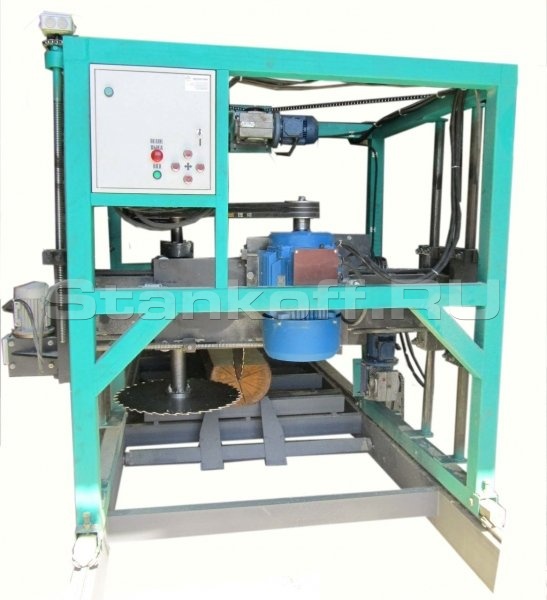

ОПК-500 несет функции оцилиндровочного станка ОС1-400 и угловой дисковой пилорамы ПДУ-1 и имеет абсолютно идентичные характеристики этих станков. ОПК-500 позволяет оцилиндровать бревно диаметром до 300 мм., нарезать в нужном месте оцилиндрованного бревна чашки требуемого количества и диаметра, сделать монтажный паз, компенсационный пропил, а также плоскую стенку внутри сруба. При замене фрезерного узла пильным и демонтажа задней и передней бабки - комплекс ОПК-500 позволяет пилить доску угловым методом пиления (с переворотом пильного узла на 90град.) и получать за один цикл (3-4 мин) готовую обрезную доску или брус сечением до 180 мм. При этом диаметр распиливаемого бревна может быть до 800мм. Оцилиндровочно-пильный комплекс ОПК-500 комплектуется тремя зажимами под разные длины бревен(3м,4м, 6м).

Характеристики

С установленной фрезой для оцилиндровки:
Максимальный диаметр заготовки, мм	400
Длина обрабатываемой заготовки, м	2-6 (9*)
Диаметр оцилиндрованных бревен, мм	140-300
Максимальная толщина срезаемого за один проход слоя, мм	20
Частота вращения фрезы, об/мин	4000
Отклонение продольного профиля оцилиндрованного бревна, не более, мм	2,0
Частота вращения заготовки, об/мин	45
Мощность основного электродвигателя, кВт	11
Мощность электродвигателя вращения заготовки, кВт	1,1
Мощность электродвигателя поступательного перемещения фрезы, кВт	1,1
Общая масса станка, не более, кг	1200
Габариты (ДхШхВ), м	9х1,5х1,5
Транспортировочные габариты (в разобранном виде), м	2,25х1,3х1 / 1,1х1,5х1,3
Количество обслуживающих, чел	2
С установленной пилой диам. 500 мм:
Производительность по входу, куб.м/смену	5-7
Максимальный диаметр обрабатываемого бревна, мм	600
Длина обрабатываемого бревна, м	1,2 - 6
Диаметр пилы, мм	500(600*)
Мощность главного двигателя, кВт	11,0*
Напряжение питания, В	380
Габариты (в сборе) (ДхШхВ), м	9х2х2
Максимальный габарит доски, мм	180
Масса, кг	1250
