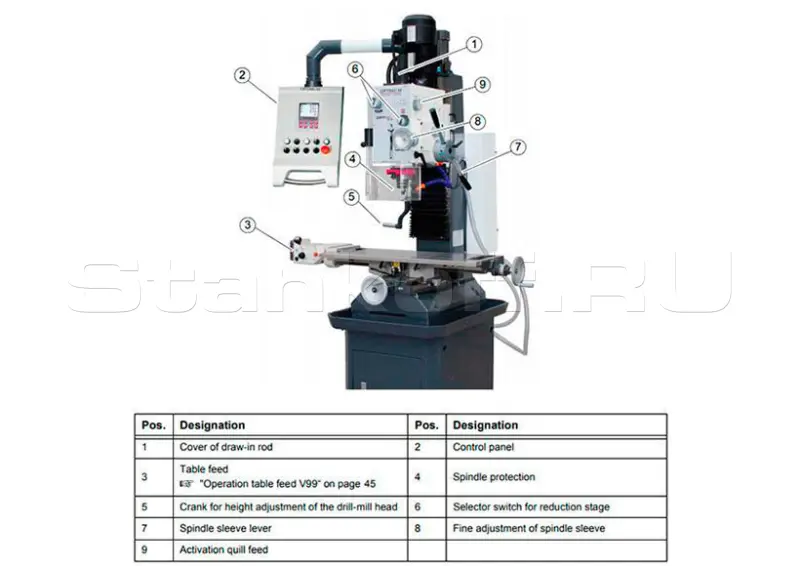

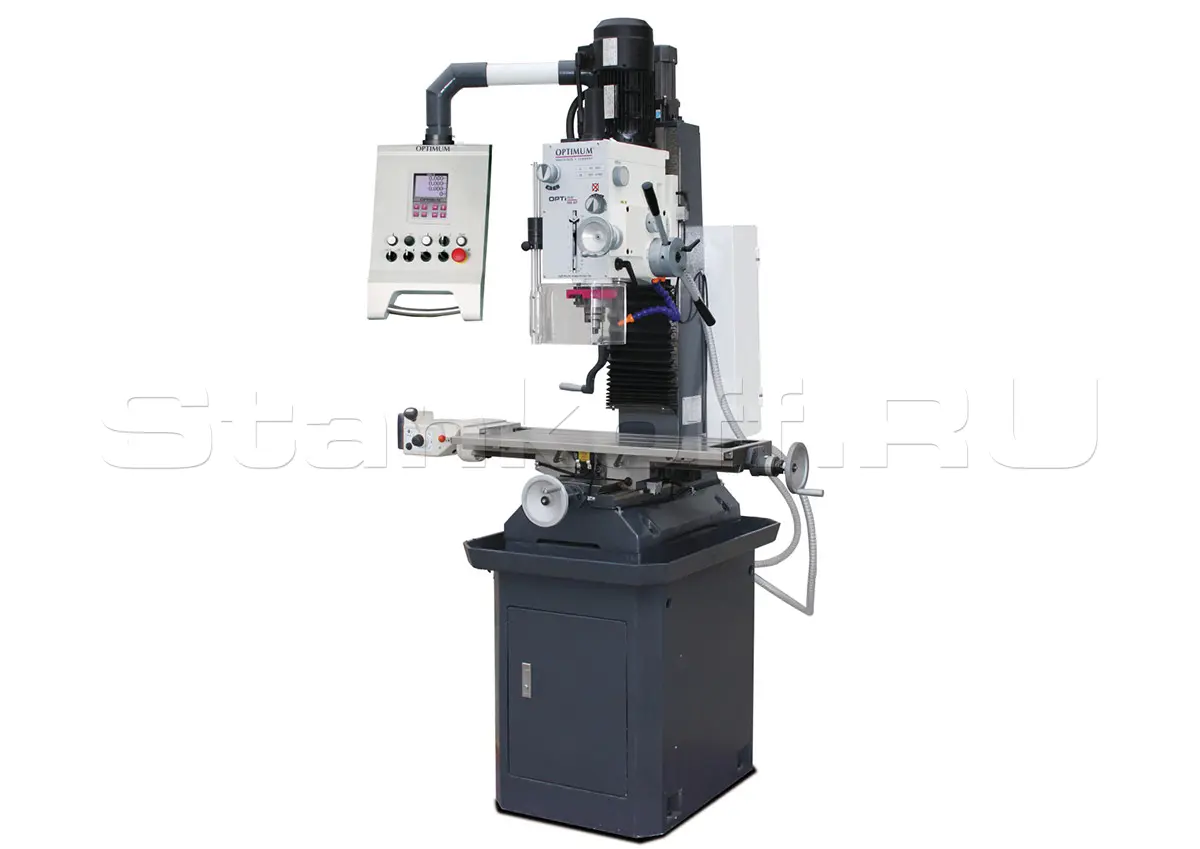

Сверлильно-фрезерный станок OPTImill MB 4P
Краткие характеристики
Артикул
OPTImill MB 4P
| Напряжение | 380 В |
| Мощность | 2 кВт |
| Мощность привода | 1.5 кВт |
| Конус шпинделя | КМ4 |
| Мах ø сверления | 28 мм |
| Max ⌀ торцевой фрезы | 63 мм |
| Max ⌀ концевой фрезы | 28 мм |
| Максимальный диаметр рассверливания в стали | 32 мм |
| Размер стола | 800х240 мм |
| Max расстояние от шпинделя до стола | 420 мм |
| Вылет вертикального шпинделя | 258 мм |
| Поворот шпинделя | ± 60 ° |
| Диапазон скорости подачи по оси Z | 0,1 - 0,26 мм/об |
| Частота вращения шпинделя | 95 - 3200 (50 Гц), 114 - 3840 (60 Гц) об/мин |
| Количество скоростей шпинделя | 6х2 |
| Размер T-образных пазов на столе | 14 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 80 мм |
| Максимальная грузоподъемность | 175 кг |
| Размер Т-образных пазов стола | 14 мм |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 560 мм |
| Ручное перемещение по оси Y | 195 мм |
| Ручное перемещение по оси Z | 350 мм |
| Патрон шпинделя | MT 4 |
| Диапазон поворота фрезерной головки по Z - X плоскости | ± 45 ° |
| Ход шпинделя | 120 мм |
| Диапазон автоподачи шпинделя | 0.1 -0.18- 0.26 мм/об |
| Вес | 495 кг |
| Вес (брутто) | 565 кг |

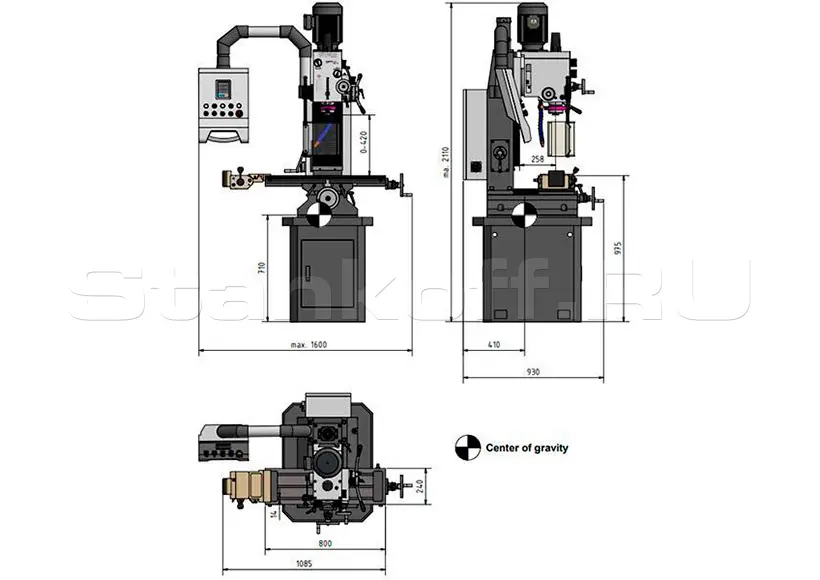

| Габариты (Д*Ш*В) | 1000x1300x2220 мм |
| Габариты упаковки (Д*Ш*В) | 1240x950x2160 мм |
Конструктив
Универсальные сверлильно-фрезерные станки с цифровым индикатором положения DRO 5 и основанием из чугуна. MB 4PV с бесступенчатым электронным приводом.
Преимущества
- Тяжелое, монолитное исполнение;
- Масляная ванна зубчатого приводного механизма шпинделя;
- Вращение шпинделя;
- Электроннорегулируемый контроль скорости шпинделя;
- Моторизованное позиционирование по оси Z;
- Моторизованная подача по оси X;
- Система охлаждения;
- Cтаночный светильник;
- Поворотная на ± 60° фрезерная головка;
- Регулируемые клинья;
- Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками;
- Большеразмерный защитный экран с конечным выключателем;
- Автоматическая подача пиноли;
- Цифровой индикатор положения DRO 5;
- Функции сверления и нарезания резьбы;
- Массивный чугунный корпус с каналом для стружки;
- Массивное и крупногабаритное основание XY, точно обработанное с помощью Т-образных пазов и регулируемых клиньев.
MB 4P
- Двухступенчатый качественный промышленный электродвигатель;
- Большой диапазон скоростей от 95 до 3200 об/мин при 12 переключаемых скоростях.
Характеристики
| Напряжение | 380 В |
| Мощность | 2 кВт |
| Мощность привода | 1.5 кВт |
| Конус шпинделя | КМ4 |
| Мах ø сверления | 28 мм |
| Max ⌀ торцевой фрезы | 63 мм |
| Max ⌀ концевой фрезы | 28 мм |
| Максимальный диаметр рассверливания в стали | 32 мм |
| Размер стола | 800х240 мм |
| Max расстояние от шпинделя до стола | 420 мм |
| Вылет вертикального шпинделя | 258 мм |
| Поворот шпинделя | ± 60 ° |
| Диапазон скорости подачи по оси Z | 0,1 - 0,26 мм/об |
| Частота вращения шпинделя | 95 - 3200 (50 Гц), 114 - 3840 (60 Гц) об/мин |
| Количество скоростей шпинделя | 6х2 |
| Размер T-образных пазов на столе | 14 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 80 мм |
| Максимальная грузоподъемность | 175 кг |
| Размер Т-образных пазов стола | 14 мм |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 560 мм |
| Ручное перемещение по оси Y | 195 мм |
| Ручное перемещение по оси Z | 350 мм |
| Патрон шпинделя | MT 4 |
| Диапазон поворота фрезерной головки по Z - X плоскости | ± 45 ° |
| Ход шпинделя | 120 мм |
| Диапазон автоподачи шпинделя | 0.1 -0.18- 0.26 мм/об |
| Вес | 495 кг |
| Вес (брутто) | 565 кг |
| Габариты (Д*Ш*В) | 1000x1300x2220 мм |
| Габариты упаковки (Д*Ш*В) | 1240x950x2160 мм |
