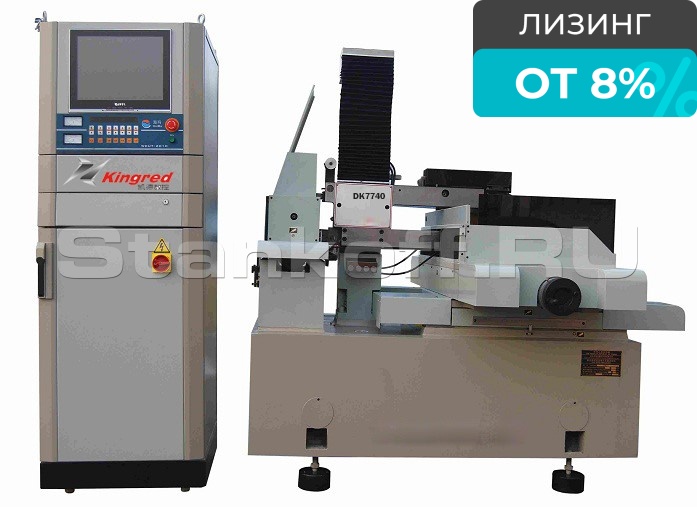

Проволочно-вырезной электроэрозионный многопроходный станок MG DK7750

Name: Проволочно-вырезной электроэрозионный многопроходный станок MG DK7750
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: MG DK7750
Макс. шероховатость поверхности при многопроходной обработке, мкм: 1,2-1,5
Макс. шероховатость поверхности при однопроходной обработке, мкм: 2,5
Макс. мощность главного двигателя, кВт: 2
Толщина резки, мм: до 300
Ход рабочего стола по оси X, мм: 500

Все характеристики

Конструктив

Электроэрозионный проволочно-вырезной станок предназначен для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяет обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и.т.д.. Главное условие - материал должен быть электропроводным.

Схема обработки

Отличительные особенности

Несущая нагрузка на стол выше в среднем на 23% по сравнению с другими производителями эрозионных станков с молибденовой проволокой
Барабан перемотки проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения
Многопроходная обработка для достижения шероховатости поверхности Ra 1,2-1,5 мкм
Возможность использования молибденовой и вольфрамовой проволоки
Точность обработки ±0,007 мм
Симметричная конструкция осей UV относительно XY в отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивают высокую точность обработки (±0,007 мм) и увеличения стойкости проволоки
Максимальный угол обработки ±30° при высоте детали 100 мм. (опция)
Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002
ЧПУ на базе надежной и эффективной Windows XP

Стойка управления

Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.

В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.

Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.

Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 250 мм²/мин, шероховатость поверхности до Ra ≤ 1,2 um.Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.

Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

Стойка управления

Функции системы ЧПУ

Определение кромки заготовки
Определение центра отверстия
Функция «Автотехнолог»
Возврат в исходную точку
Режим имитации
Защита от порыва проволоки

Характеристики

Общие характеристики
Макс. шероховатость поверхности при многопроходной обработке, мкм	1,2-1,5
Макс. шероховатость поверхности при однопроходной обработке, мкм	2,5
Макс. мощность главного двигателя, кВт	2
Толщина резки, мм	до 300
Параметры рабочего стола
Ход рабочего стола по оси X, мм	500
Ход рабочего стола по оси Y, мм	630
Длина стола, мм	600
Ширина стола, мм	900
Допустимая нагрузка на стол, кг	800
Обработка детали
Толщина обрабатываемой детали, мм	300
Макс. эффективность резки, мм² / мин	160
Средняя эффективная производительность, мм² / мин	100
Параметры проволки
Тип конструкции направляющих проволоки	регулируемая
Угол наклона проволки, °/мм	6/30/45-80
Мин. диаметр, мм	0,12
Макс. диаметр, мм	0,25
Электропитание
Частота, Гц	50
Макс. рабочий ток, А	10
Макс. рабочая точность, мм	0,007
Габаритные размеры
Габаритные размеры станка, мм	1800 × 1300 × 1700
Вес нетто, кг	2300
