Ленточнопильный станок для резки металла 170 FH

Name: Ленточнопильный станок для резки металла 170 FH
Brand: MetalTec
Rating: 5 (3 reviews)

Сравнить Вопросы

MetalTec (Китай, Россия) Россия

Краткие характеристики

Артикул 170 FH

Мощность двигателя, Вт	900 (230 V) 900 / 550 (380 V) - опционально
Размеры пильного полотна, мм	2105 x 20 x 0,9
Скорость резания, м/мин	80 (230 V) 97 (110 V) 80 / 40 (380 V)
Угол разворота пильной рамы, °	0 ~ 45 (60)
Сечение обрабатываемой детали при – 90°, мм	● 170 ■ 140 x 140 ▅ 210 x 140
Сечение обрабатываемой детали при – 45°, мм	● 120 ■ 110 x 110 ▅ 130 x 110
Сечение обрабатываемой детали при – 60°, мм	● 70 ■ 60 x 60 ▅ 170 x 60
Высота стола, мм	970
Мощность насоса подачи СОЖ, Вт	150
Габаритные размеры (основание):
Длина, мм	1260
Ширина, мм	540
Высота, мм	900
Габаритные размеры (рама):
Длина, мм	750
Ширина, мм	560
Высота, мм	150
Вес (нетто), кг	160
Вес (брутто), кг	200

Все характеристики

Конструктив

Ленточнопильный станок MetalTec BS 170 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ленточнопильных станков по металлу

Высокая точность обработки.
Превосходное качество резки.
Экономия материала при обработке, за счет малой ширины резки.
Возможность резки под разными углами – до 60°.
Пакетная резка, и резка нескольких заготовок одновременно.
Возможность резки различных заготовок: труб, профилей и т.д.

Конструктивные особенности

Мощный двигатель

Надежная работа на протяжении всего срока эксплуатации. Приводит в движение ленточнопильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.

Надежные механические тиски

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.

Поворотная пильная рама

Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху.

Жесткая и массивная станина

Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

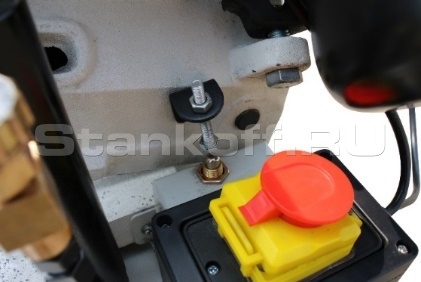

Система экстренной аварийной остановки процесса резки

Кнопка экстренной остановки движения ленточнопильного полотна для предотвращения несчастных случаев при работе на станке.

Двухточечная система автоматической подачи СОЖ

Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).

Настройка режимов

Возможность выбрать оптимальную скорость движения ленточного полотна для обработки заготовок из различных марок стали.

Система гидроразгрузки

Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

Панель управления

Кнопки управления станком расположены на лицевой стороне пильного модуля, что делает работу на станке удобной и безопасной.

Характеристики

Мощность двигателя, Вт	900 (230 V) 900 / 550 (380 V) - опционально
Размеры пильного полотна, мм	2105 x 20 x 0,9
Скорость резания, м/мин	80 (230 V) 97 (110 V) 80 / 40 (380 V)
Угол разворота пильной рамы, °	0 ~ 45 (60)
Сечение обрабатываемой детали при – 90°, мм	● 170 ■ 140 x 140 ▅ 210 x 140
Сечение обрабатываемой детали при – 45°, мм	● 120 ■ 110 x 110 ▅ 130 x 110
Сечение обрабатываемой детали при – 60°, мм	● 70 ■ 60 x 60 ▅ 170 x 60
Высота стола, мм	970
Мощность насоса подачи СОЖ, Вт	150
Габаритные размеры (основание):
Длина, мм	1260
Ширина, мм	540
Высота, мм	900
Габаритные размеры (рама):
Длина, мм	750
Ширина, мм	560
Высота, мм	150
Вес (нетто), кг	160
Вес (брутто), кг	200
