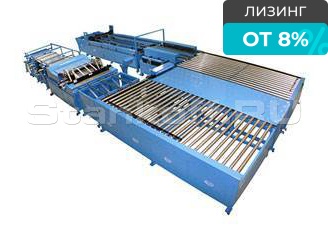

Автоматическая линия для производства воздуховодов ADFL-U

Name: Автоматическая линия для производства воздуховодов ADFL-U
Rating: 5 (1 reviews)

Сравнить Вопросы

Турция

Краткие характеристики

Артикул ADFL-U

Толщина обрабатываемого матеирала, мм	от 0,5 до 1,5
Минимальный размер воздуховода, мм	150х150
Максимальный размер воздуховода, мм	950х950
Максимальная длина заготовки, мм	4000
Максимальная ширина заготовки, мм	1500
Высота фальца, мм	30
Ребра жесткости	Z
Внутренний диаметр рулона, мм	508
Внешний диаметр рулона, мм	1000
Грузоподъёмность 1-го разматывателя, кг	5000
Напряжение, В	400
Пневматика, Бар	7

Все характеристики

Конструктив

Автоматическая линия для производства воздуховодов ADFL-U — Линия предназначенна для изготовления квадратных воздуховодов с сечением от 150х150 мм с интегрированным фланцем TDC/TDF высотой 30 мм, шириной до 1500 мм. Линия может поставляется в U образной форме исполнения.

Работает полностью в автоматическом режиме, программирование и ввод данных происходит на пульте управления с сенсорным экраном.

Процесс правки листа, нанесения ребер жесткости, пробивки отверстий и формирования «питтсбургского» фальца происходит до отреза заготовки на нужную длину, становится возможным изготовление коробов любого сечения вплоть до950 х950 мм из единого листа металла, что позволяет значительно уменьшить расход материала.

Эти качества избавляют от необходимости в дополнительном оборудовании например: станок угловой (тоннельной) сшивки, гильотины, ленточной пилы, листогиба итд и связанных с этим трудозатрат и площадей. Все операции, выполняемые на линии, полностью программируются, поэтому исчезает необходимость каждый раз перепрограммировать систему. Программирование происходит на мониторе с сенсорным экраном. Датчики системы контроля, постоянно производят диагностику возможных неисправностей станка.

Комплектация:

Рама станка;
Три размотчика, 1500х5000;
Затягивающее устройство с регулировкой давления;
Правильное устройство;
Модуль нанесения ребер жесткости Z; расстояние между ребрами 160 мм;
Гидравлический угловырубной модуль для формирования PDF, автоматическое позиционирование по высоте фланца;
Резка и прокатка «Питсбурга» за один проход мама/папа, резка по длине по фланцу;
Модуль резки, так же позволяет резать металла на листы по длине;
Стол до профилировочного блока «Питсбург» и после;
Профилировочный блок;
Модуль автоматической гибки.

Характеристики

Толщина обрабатываемого матеирала, мм	от 0,5 до 1,5
Минимальный размер воздуховода, мм	150х150
Максимальный размер воздуховода, мм	950х950
Максимальная длина заготовки, мм	4000
Максимальная ширина заготовки, мм	1500
Высота фальца, мм	30
Ребра жесткости	Z
Внутренний диаметр рулона, мм	508
Внешний диаметр рулона, мм	1000
Грузоподъёмность 1-го разматывателя, кг	5000
Напряжение, В	400
Пневматика, Бар	7
