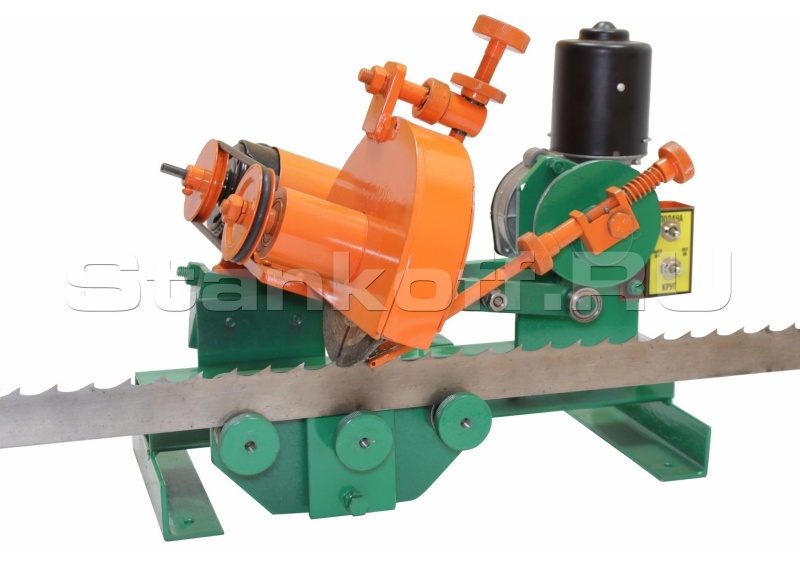

Автоматический заточной станок для ленточных пил ПЗ 22

Заточной станок (устройство) предназначено для автоматической заточки зубьев ленточных пил шириной до 40 мм. обычным абразивным камнем.

Станок для заточки ленточных пил Алтай-3 состоит из станины, на которой смонтированы узел подачи пилы и направляющие с прижимом и штанги для поддержки пилы. Узел заточки зубьев имеет две регулировки:

• по углу наклона от вертикали заточного круга
• по высоте вертикального перемещения круга

Узел подачи ленты регулируется по длине продвижения ленты при помощи вилки. Траектория движения заточного круга по контуру зуба в зависимости от типа ленты задается сменным кулачком и синхронизируется с помощью коромысла. Двухопорный шпиндель узла заточки приводится во вращение от электродвигателя мощностью 90 Вт через резиновый пассик. Узел подачи ленты смонтирован на базе мотор-редуктора мощностью 15Вт и имеет дополнительную опору задающего кулачка. Электропитание станка осуществляется через понижающий 220В/12В блок питания с возможностью регулировки напряжения на мотор-редукторе для изменения скорости подачи ленты.

• Станок в сборе 1 шт.
• Штанги 3 шт.
• Абразивный камень.
• Паспорт 1 шт.
