Станина токарного станка изготовлена из плотного чугуна, который гасит любые вибрации и обеспечивает прочность. Из-за особого расположения станины вертикальный центр по-другому называют карусельным. Обработка осуществляется при силовом вращении одного или нескольких резцов из твердого металла. Нижняя поверхность заготовки недоступна для режущего инструмента, поэтому происходит обработка только верхних и боковых плоскостей. Такое решение позволяет обрабатывать массивные и изготавливать детали большого диаметра.
Благодаря вертикальному позиционированию заготовок, исключается ряд недочетов: дополнительная вибрация, уменьшается механическая нагрузка и устраняется перекос материала под давлением собственной массы. В итоге повышается качество операций и сокращается риск брака, ресурс оборудования становится больше.
Стандартная комплектация:
Система ЧПУ Fanuc 0i-TF;
ШВП Тайваньского производства;
Горизонтальная револьверная головка на 8-мь позиций, производства Тайвань;
Гидравлический 3-х кулачковый патрон, производства Тайвань;
Транспортер для удаления стружки;
Гидростанция;
Инструмент для обслуживания станка;
Документация на русском языке.
Дополнительная комплектация:
Система ЧПУ Fanuc 0i-TF α – мотор;
Гидравлический патрон увеличенного диаметра;
Револьверная головка с приводным инструментом.
Параметры проверки
Заводской стандарт
Точность обработки
IT 6 - IT 7
Округлость обрабатываемой заготовки, мм
0,005 / Ø 120
Цилиндричность обрабатываемой заготовки, мм
0,010 / Ø 120 х 150
Ровность обрабатываемой заготовки, мм
0,015 / Ø 300
Неровность поверхности обрабатываемой заготовки, мкм
Ra 1,6
Точность позиционирования, мм
Ось X 0,016
Ось Z 0,018
Точность повторяемости, мм
Ось X 0,005
Ось Z 0,006
Конструктивные особенности:
Станина
В качестве материала для станины использовался чугун высокой плотности, чтобы обеспечить высокую прочность и идеальное поглощение вибрации.
Шпиндель
Шпиндель приводится в движение напрямую главным двигатель через ременный шкив, чтобы уменьшить потерю мощности в механической трансмиссии и обеспечить быстрый и стабильный запуск шпинделя. Шпиндель обладает оптимальной точностью, низким подъемом температуры, маленькой тепловой деформацией, высокой точностью и особенностью поддержания относительной стабильности оси шпинделя при продолжительном использовании.
Специальный энкодер шпинделя, используемый вместо синхронной ременной передачи значительно снижает возможность поломки.
Двигатель шпинделя у станков данной модели передает движение посредством импортных узких клиновидных ремней, чтобы обеспечить высокую эффективность, низкий уровень шума и низкую вибрацию всей трансмиссионной системы, чтобы соответствовать требованиям обработки в условиях низкой скорости и высокого крутящего момента, высокой скорости и высокой мощности.
Система подач
Ось X и ось Z приводятся в движение серво двигателями, которые напрямую соединены с шариковыми винтами с помощью эластичных муфт. Шариковые винты используют способ установки, при котором фиксируются оба края.
На двух осях установлены импортные роликовые направляющие с высокой точностью и большой нагрузочной способностью. Шарики разделены опорными рамами, чтобы уменьшить фрикционное сопротивление, увеличение температуры и термическую деформацию во время быстрого перемещения, что в значительной степени улучшает точность обработки, скорость и эффективность производства.
Револьверная головка
Существует множество конфигураций револьверных головок, пользователи могут свободно выбрать подходящую головку в соответствии с их нуждами и характером использования. Стандартная конфигурация: Горизонтальная 8-позиционная револьверная головка с серво приводом. Револьверная головка имеет высокую жесткость, надежную блокировку, быструю индексацию, высокую повторяемость позиционирования.
Система ЧПУ
В стандартной конфигурации станок оборудован системой ЧПУ FANUC 0i-Mate TD, которая обладает высокой эффективностью, высокой скоростью работы и высокой точностью обработки. Она удобна в эксплуатации, имеет множество функций и высокую надежность.
Две системы серво осей являются высокоточными цифровыми серво системами с высокоскоростным микропроцессором и функцией программного серво управления для обеспечения высокой скорости и высокой точности серво управления.
Максимальный диаметр обработки над станиной, мм
600
Максимальная длина обработки, мм
500
Вес, кг
6000
Мощность главного привода, кВт
15/18,5

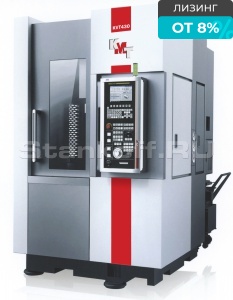

Отзывы о Вертикальном токарном станке с ЧПУ KVT600
