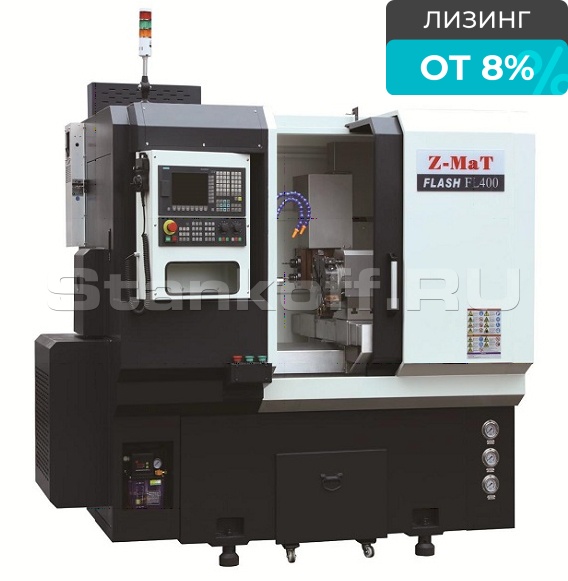

Токарный станок с ЧПУ Flash FL400

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Токарный станок с ЧПУ с классической горизонтальной станиной и линейными направляющими. Станок может оснащаться различными системами ЧПУ. Данные станки отлично подходят для обработки деталей на мелкосерийном производстве со сложным наружным и внутренним контуром, расточки, нарезания резьбы, канавок, радиусов и пр. токарных операций.

Особенности станка

  • Благодаря высокоскоростной линейной направляющей и шарико-винтовой паре обладает быстрым холостым ходом и прост в эксплуатации.
  • Серводвигатель осей X/Z. Шпиндель оснащается двигателем с преобразователем частоты или серводвигателем.
  • В качестве дополнения возможна установка различных систем управления, резцедержек, патронов, что позволяет удовлетворить потребности конкретных предприятий.
  • Компактные размеры за счет отсутствия задней бабки, подходит для установки систем автоматикой подачи заготовок
  • Высококачественные электронные компоненты Schneider
  • Доступная цена и надежное качество для предприятий с массовым производством.

Комплектация


ШВП - PMI (Тайвань)

Диаметр винта и шаг по оси X = 32 х 10
Диаметр винта и шаг по оси Z = 32 х 10


Роликовые направляющие линейного типа Hiwin (Тайвань)

В новых профильных рельсовых направляющих серии RG шариковые тела качения заменены на роликовые. Модели серии RG обладают сверхвысокой жесткостью и грузоподъемностью. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жесткость и грузоподъемность во всех 4-х направлениях действия нагрузки. Линейные перемещения серии RG обеспечивают высокую производительность и больший ресурс Ось Х: 35 мм Ось Z: 35 мм.

Центральное расположение ШВП - по центру станины.

Снижает крутящий момент, увеличивает точность, срок службы станка

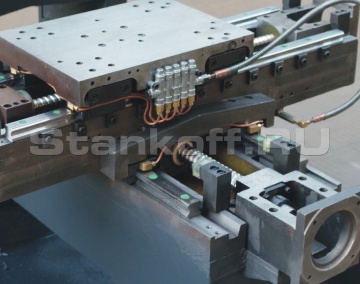

ШВП и линейные направляющие

ШВП и линейные направляющие – защищены нержавеющими телескопическими кожухами по всей длине.

Сверхпрочная чугунная станина (Китай)– цельнолитая, блочного типа. 500 мм – ширина базы направляющих.

Полностью симметричный двухсторонний корпус станка и конструкция шпиндельной бабки делают его жестче при любых перемещениях.
Чрезвычайно широкая станина, обеспечивает лучшую демпфирующую способность, добавляет массу и устойчивость этому мощному токарному станку, предназначенному для тяжелых операций.

Шпиндель POSA (Тайвань)

Картриджный шпиндель собирается и тестируются в лаборатории. Сверхпрочный тип шпинделя поддерживается двухрядным роликовым подшипником и двухрядным радиально-упорным шариковым подшипником, сзади установлен двухрядный роликовый подшипник.

3 –х кулачковый патрон CHANDOX  (Тайвань)

3 –х кулачковый патрон CHANDOX (Тайвань)


Система ЧПУ,  Привода и Двигатели подач

Система ЧПУ, Привода и Двигатели подач

GSK (Китай). Цифровое управление приводами.

Главный двигатель – СТВ (Китай).

Серводвигатель отличающейся высоким моторесурсом и энергоэффективностью.

Револьверная голова Pragati (Индия)

Револьверная голова Pragati (Индия)

Двух стороннее вращение, отсутствие выдвижения инструментального диска. Практически не убиваемая резцедержка.
Время индексации 45 ° 0,45с
Время индексации 90 ° 0,8с
Время индексации 180 ° 1,6с

Подшипники ШВП и Шпинделя – NSK (Япония)


Электрические компоненты Schneider Electric (Китай)

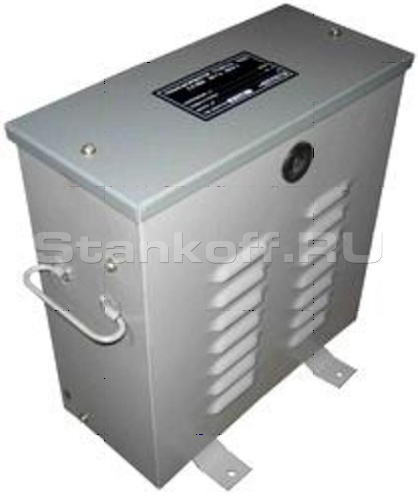

Трансформатор напряжения

Станок укомплектован 3-х фазным трансформатором 380/220 В

Автоматическая система смазки

Автоматическая система обеспечивает централизованную своевременную смазку основных движущихся элементов – ШВП, направляющих, подшипников. Время впрыска по таймеру или заданному интервалу.

Технические характеристики токарного станка с ЧПУ Flash FL400
Диаметр изделия над станиной, мм 400
Максимальный диаметр обработки (над суппортом), мм 180
РМЦ, мм 320
Патрон 6” (160мм), 3-х кулачковый, гидравлический патрон
Диапазон оборотов, об/мин 5-3500
Проходное отверстие шпинделя (сквозное), мм 52, А2-6
Скорость быстрого перемещения по осям, м/мин

X:20

Z:20

Тип направляющих

Линейный направляющие Качения.

Направляющие и ШВП закрыты телескопическими кожухами

Перемещение по осям X/Z, мм 380/350
Мощность приводов по осям X/Z, кВт 1,5/1,5
Точность позиционирования/повторяемость, мм 0,01/0,005
Минимальная подача X/Z, мм 0,001/0,001
Мощность главного двигателя, кВт 5,5/7,5
Привод шпинделя Ременный
Система ЧПУ Siemens 808D Advance
Резцедержка ВТР80, 8-ми позиционная револьверная головка Pragati
Сечение державки 20х20 мм, ф40
Задняя бабка нет
Полная мощность, кВт 11
Габаритные размеры, мм 1950×1250×1620
Вес, кг 2000
Система подвода СОЖ Да
Объем бака СОЖ, л 120
Полностью закрытая зона резания Да
Выносной пульт управления по осям Да
Трансформатор напряжения 380/220 в Да
Автоматическая централизованная система смазки Да
Металлические опоры, набор инструмента, эл. схема, паспорт, протокол точности, руководство по эксплуатации на англ./русском Да
Приводная колонна с осью Y 2-х радиальных и 2-х осевых поднимающихся 0-140 мм приводных резцедержателей, 1,5 кВт, 3000 об/мин, ER25
