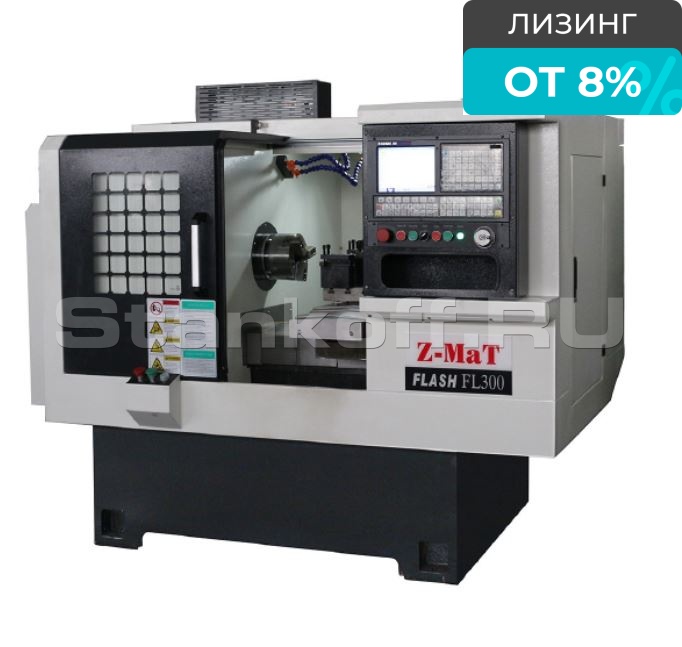

Токарный станок с ЧПУ Flash FL300

Name: Токарный станок с ЧПУ Flash FL300
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул FL300

Диаметр изделия над станиной, мм	300
Максимальный диаметр обработки (над суппортом), мм	135
РМЦ, мм	300
Патрон	6” (160мм), 3-х кулачковый, гидравлический патрон
Диапазон оборотов, об/мин	5-3000
Проходное отверстие шпинделя (сквозное), мм	48(40), А2-6
Скорость быстрого перемещения по осям, м/мин	X：25 Z：15
Тип направляющих	Линейный направляющие Качения. Направляющие и ШВП закрыты телескопическими кожухами
Перемещение по осям X/Z, мм	350/300
Мощность приводов по осям X/Z, кВт	1,5/1,5
Точность позиционирования/повторяемость, мм	0,01/0,005
Минимальная подача X/Z, мм	0,001/0,001
Мощность главного двигателя, кВт	5,5/7,5
Привод шпинделя	Ременный
Система ЧПУ	GSK (Китай)
Резцедержка	Многорезцовый стол, 6 блоков
Задняя бабка	нет
Полная мощность, кВт	9
Габаритные размеры, мм	1700×1200×1550
Вес, кг	1800
Система подвода СОЖ	Да
Объем бака СОЖ, л	80
Полностью закрытая зона резания	Да
Выносной пульт управления по осям	Да
Трансформатор напряжения 380/220 в	Да
Автоматическая централизованная система смазки	Да
Металлические опоры, набор инструмента, эл. схема, паспорт, протокол точности, руководство по эксплуатации на англ./русском	Да

Все характеристики

Конструктив

Токарный станок с ЧПУ с классической горизонтальной станиной и линейными направляющими. Станок может оснащаться различными системами ЧПУ. Данные станки отлично подходят для обработки деталей на мелкосерийном производстве со сложным наружным и внутренним контуром, расточки, нарезания резьбы, канавок, радиусов и пр. токарных операций.

Особенности станка

Благодаря высокоскоростной линейной направляющей и шарико-винтовой паре обладает быстрым холостым ходом и прост в эксплуатации.
Серводвигатель осей X/Z. Шпиндель оснащается двигателем с преобразователем частоты или серводвигателем.
В качестве дополнения возможна установка различных систем управления, резцедержек, патронов, что позволяет удовлетворить потребности конкретных предприятий.
Компактные размеры за счет отсутствия задней бабки, подходит для установки систем автоматикой подачи заготовок
Высококачественные электронные компоненты Schneider
Доступная цена и надежное качество для предприятий с массовым производством.

Комплектация

ШВП - PMI (Тайвань)

Диаметр винта и шаг по оси X = 25 х 10
Диаметр винта и шаг по оси Z = 32 х 10

Роликовые направляющие линейного типа Hiwin (Тайвань)

В новых профильных рельсовых направляющих серии RG шариковые тела качения заменены на роликовые. Модели серии RG обладают сверхвысокой жесткостью и грузоподъемностью. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жесткость и грузоподъемность во всех 4-х направлениях действия нагрузки. Линейные перемещения серии RG обеспечивают высокую производительность и больший ресурс Ось Х: 28 мм Ось Z: 35 мм.

Центральное расположение ШВП - по центру станины.

Снижает крутящий момент, увеличивает точность, срок службы станка

ШВП и линейные направляющие

ШВП и линейные направляющие – защищены нержавеющими телескопическими кожухами по всей длине.

Сверхпрочная чугунная станина (Китай)– цельнолитая, блочного типа. 500 мм – ширина базы направляющих.

Полностью симметричный двухсторонний корпус станка и конструкция шпиндельной бабки делают его жестче при любых перемещениях.
Чрезвычайно широкая станина, обеспечивает лучшую демпфирующую способность, добавляет массу и устойчивость этому мощному токарному станку, предназначенному для тяжелых операций.

Шпиндель POSA (Тайвань)

Картриджный шпиндель собирается и тестируются в лаборатории. Сверхпрочный тип шпинделя поддерживается двухрядным роликовым подшипником и двухрядным радиально-упорным шариковым подшипником, сзади установлен двухрядный роликовый подшипник.

3 –х кулачковый патрон CHANDOX (Тайвань)

Система ЧПУ, Привода и Двигатели подач

GSK (Китай). Цифровое управление приводами.

Автоматическая система смазки

Автоматическая система обеспечивает централизованную своевременную смазку основных движущихся элементов – ШВП, направляющих, подшипников. Время впрыска по таймеру или заданному интервалу.

Главный двигатель – СТВ (Китай).

Серводвигатель отличающейся высоким моторесурсом и энергоэффективностью.

Подшипники ШВП и Шпинделя – NSK (Япония)

Электрические компоненты Schneider Electric (Китай)

Трансформатор напряжения

Станок укомплектован 3-х фазным трансформатором 380/220 В

Характеристики

Диаметр изделия над станиной, мм	300
Максимальный диаметр обработки (над суппортом), мм	135
РМЦ, мм	300
Патрон	6” (160мм), 3-х кулачковый, гидравлический патрон
Диапазон оборотов, об/мин	5-3000
Проходное отверстие шпинделя (сквозное), мм	48(40), А2-6
Скорость быстрого перемещения по осям, м/мин	X：25 Z：15
Тип направляющих	Линейный направляющие Качения. Направляющие и ШВП закрыты телескопическими кожухами
Перемещение по осям X/Z, мм	350/300
Мощность приводов по осям X/Z, кВт	1,5/1,5
Точность позиционирования/повторяемость, мм	0,01/0,005
Минимальная подача X/Z, мм	0,001/0,001
Мощность главного двигателя, кВт	5,5/7,5
Привод шпинделя	Ременный
Система ЧПУ	GSK (Китай)
Резцедержка	Многорезцовый стол, 6 блоков
Задняя бабка	нет
Полная мощность, кВт	9
Габаритные размеры, мм	1700×1200×1550
Вес, кг	1800
Система подвода СОЖ	Да
Объем бака СОЖ, л	80
Полностью закрытая зона резания	Да
Выносной пульт управления по осям	Да
Трансформатор напряжения 380/220 в	Да
Автоматическая централизованная система смазки	Да
Металлические опоры, набор инструмента, эл. схема, паспорт, протокол точности, руководство по эксплуатации на англ./русском	Да
