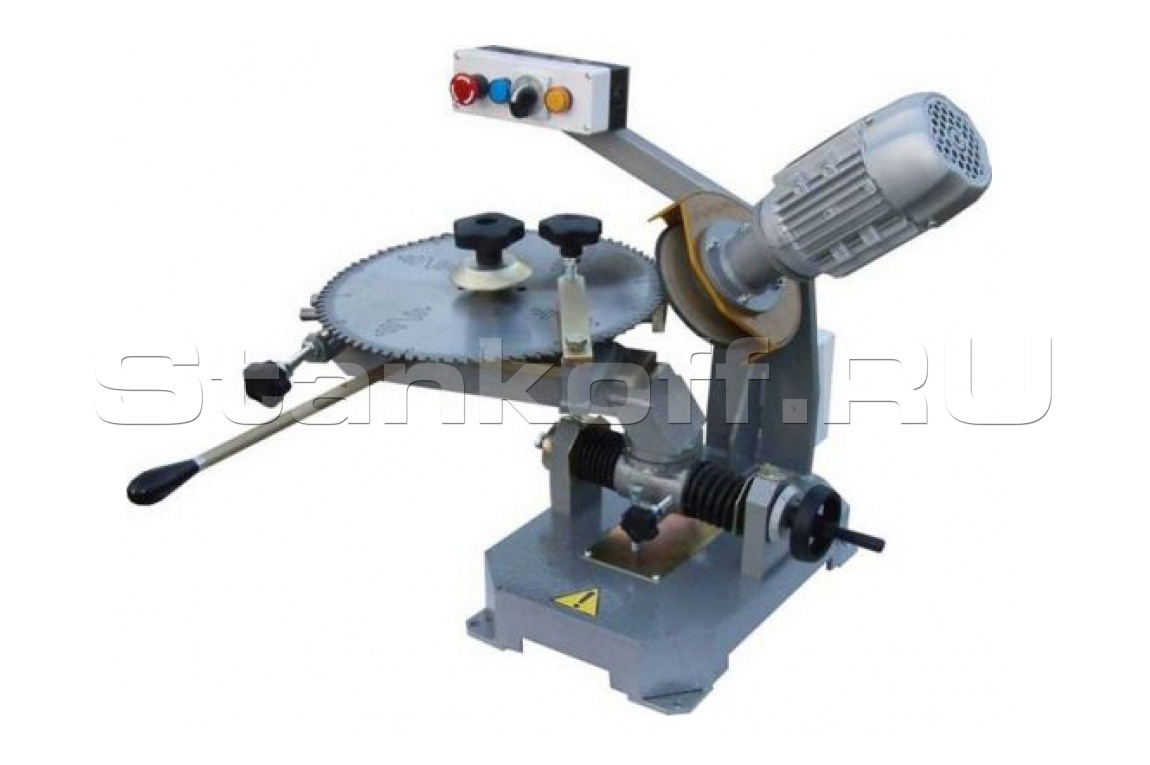

Станок для заточки дисковых пил СЗПД-700

Name: Станок для заточки дисковых пил СЗПД-700
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул СЗПД-700

Наименьший диаметр пилы, мм	100 (80)
Наибольший диаметр пилы, мм	700
Посадочный диаметр, мм	20 - 50
Размер тарельчатого круга, мм	150х10х32
Диапазон затачиваемых углов:
Передний, °	-8…+25
Задний, °	0…30 (45)
Угол косой заточки передней грани, °	0…20
Угол косой заточки задней грани, °	0…45
Угол трапецеидальной заточки, °	не более 45
Напряжение питающей сети, В	380
Установленная мощность кВт	0,25
Габаритные размеры, мм	650 х 500 х 600
Масса, кг	53

Все характеристики

Конструктив

Предназначен для заточки пил дисковых с твердосплавными пластинками по передней и задней граням, диаметром 80-700мм. Для заточки таких дисковых пил применяют специальные станки с вращающимися абразивными кругами. Это довольно сложное оборудование, т. к. у каждого зуба пилы затачиваются несколько режущих поверхностей, расположенных под разными углами, а за один проход снимается не более десятых долей миллиметра. По нормативам радиальная точность окружности, на которой расположены верхние точки режущих зубьев, также составляет десятые миллиметра, а угловые отклонения поверхностей заточки не должны превышать полтора-два градуса.

Характеристики

Наименьший диаметр пилы, мм	100 (80)
Наибольший диаметр пилы, мм	700
Посадочный диаметр, мм	20 - 50
Размер тарельчатого круга, мм	150х10х32
Диапазон затачиваемых углов:
Передний, °	-8…+25
Задний, °	0…30 (45)
Угол косой заточки передней грани, °	0…20
Угол косой заточки задней грани, °	0…45
Угол трапецеидальной заточки, °	не более 45
Напряжение питающей сети, В	380
Установленная мощность кВт	0,25
Габаритные размеры, мм	650 х 500 х 600
Масса, кг	53
