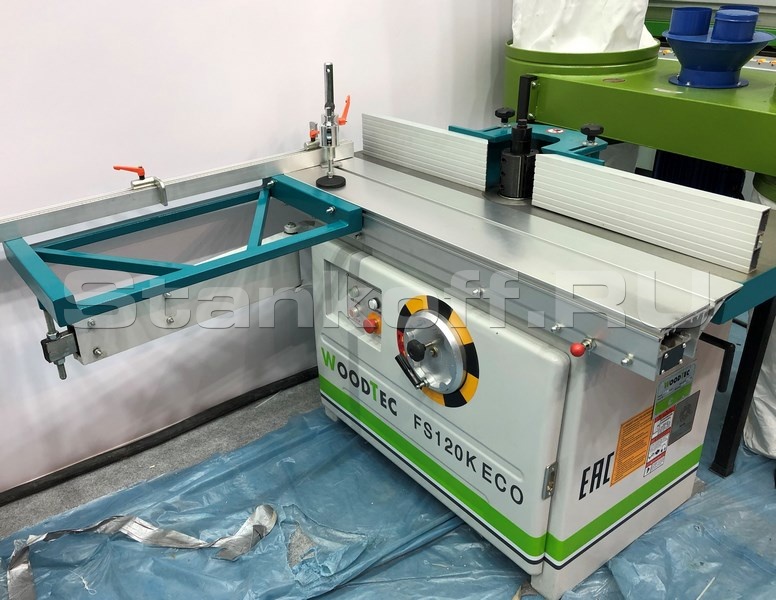

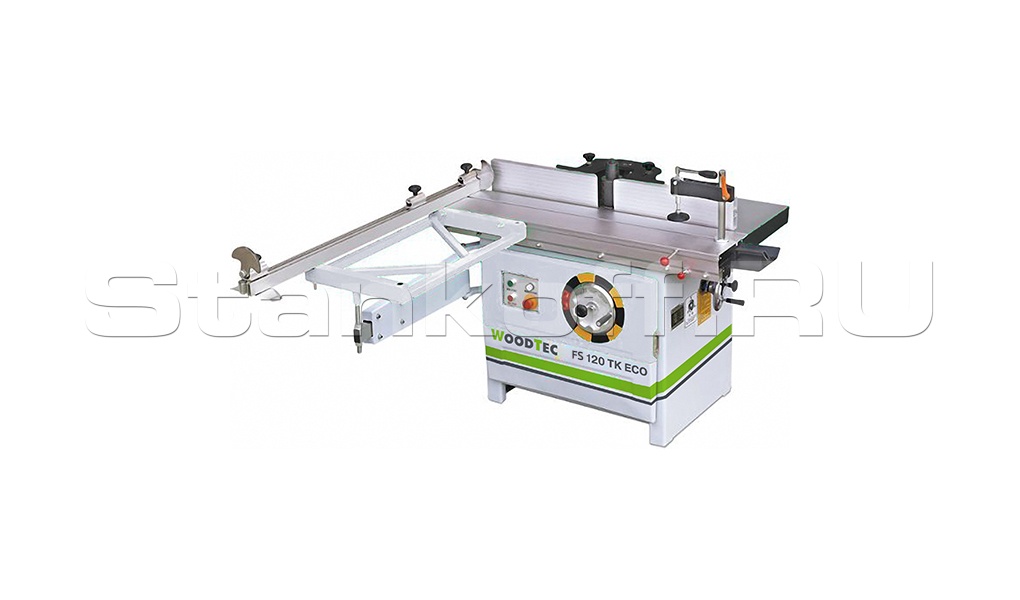

Станок фрезерный с наклоняемым шпинделем FS 120 TK ECO

Name: Станок фрезерный с наклоняемым шпинделем FS 120 TK ECO
Brand: WoodTec
Rating: 5 (1 reviews)

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул FS 120 TK ECO

Максимальная высота фрезерования, мм	120
Диаметр шпинделя, мм	32
Наибольший диаметр фрез устанавливаемых в кожухе, мм	220
Вертикальный ход шпинделя, мм	120
Наклон шпинделя, °	0 - 45
Частота вращения шпинделя, об/мин	5200 / 7500 / 9700
Мощность, кВт	4
Ход каретки, мм	1200
Габариты рабочего стола, мм	1200 х 660
Габаритные размеры:
Длина, мм	1360
Ширина, мм	850
Высота, мм	1050
Вес, кг	420

Все характеристики

Модели серии

Все товары

FS 120

FS 130

FS 120 ECO

FS120K ECO

Конструктив

Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.

Схемы обработки

Отличительные особенности

подъем и опускание шпинделя осуществляется с помощью маховика;
перемещение каретки по направляющей с поддерживающей опорой;
эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки;
эксцентриковый зажим в комплекте;
диаметр шпинделя 32 мм.

Конструктивные особенности

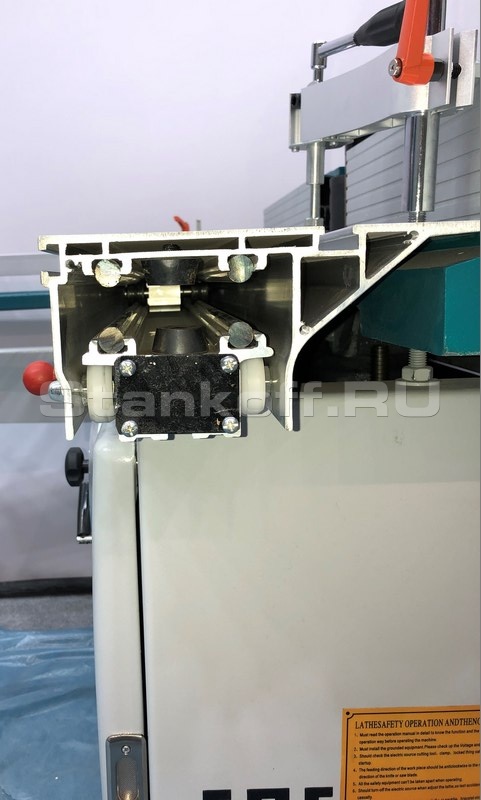

Высокоточная каретка

Высокая точность каретки обеспечивается перемещением по двум направляющим (по аналогии с форматно-раскроечными станками). Такая система позволяет избежать люфтов и обладает высокой надежностью.

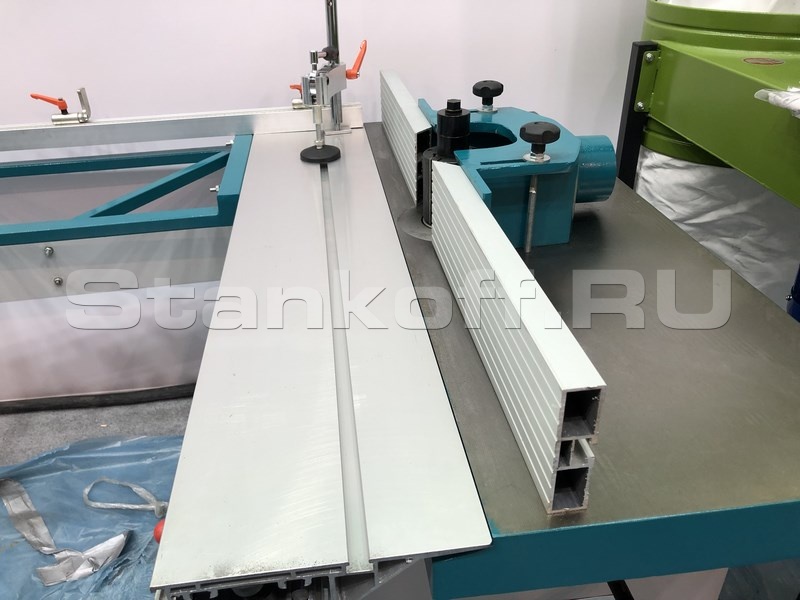

Поддерживающий стол, упорная линейка

Поддерживающий стол имеет телескопическую опору что исключает, возможное провисание стола и неточность обработки.
Упорная линейка снабжена милиметрической шкалой с 2-мя флажковыми упорами.

Литой корпус фрезерного шпинделя

Обеспечивает гашение вибраций возникающих в процессе обработки, тем самым продлевая срок службы станка и повышая качество обработки.

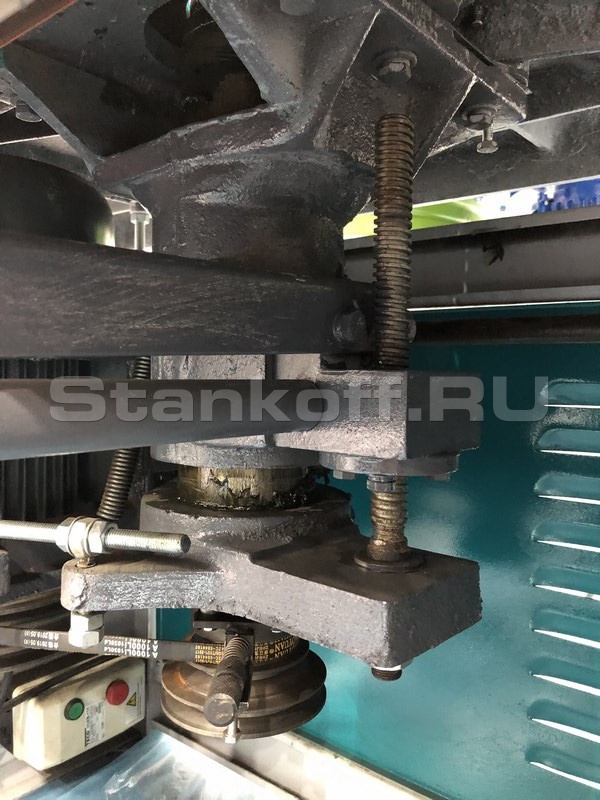

Фиксация шпинделя от перемещений в вертикальной плоскости

Станок снабжен механизмом фиксации шпинделя от перемещений в вертикальной плоскости.
После настройки на высоту обработки шпиндель фиксируется в корпусе, его смещение исключено.

Фрезерный кожух

Станок оснащен фрезерным кожухом под фрезы диаметром 220 мм и двумя направляющими щеками 120х500 мм.

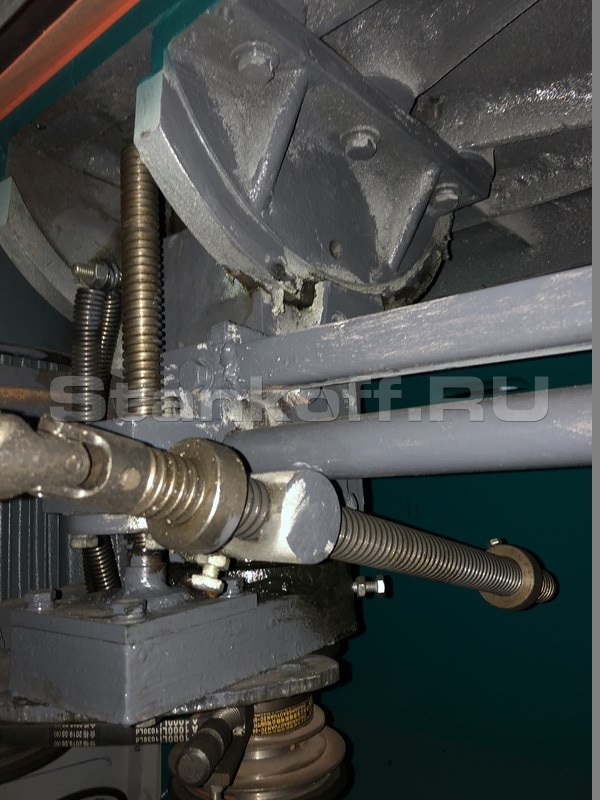

Механизм наклона шпинделя

Механизм наклона выполнен литым, что обеспечивает долговечность и отсутствие вибраций.

Характеристики

Максимальная высота фрезерования, мм	120
Диаметр шпинделя, мм	32
Наибольший диаметр фрез устанавливаемых в кожухе, мм	220
Вертикальный ход шпинделя, мм	120
Наклон шпинделя, °	0 - 45
Частота вращения шпинделя, об/мин	5200 / 7500 / 9700
Мощность, кВт	4
Ход каретки, мм	1200
Габариты рабочего стола, мм	1200 х 660
Габаритные размеры:
Длина, мм	1360
Ширина, мм	850
Высота, мм	1050
Вес, кг	420
