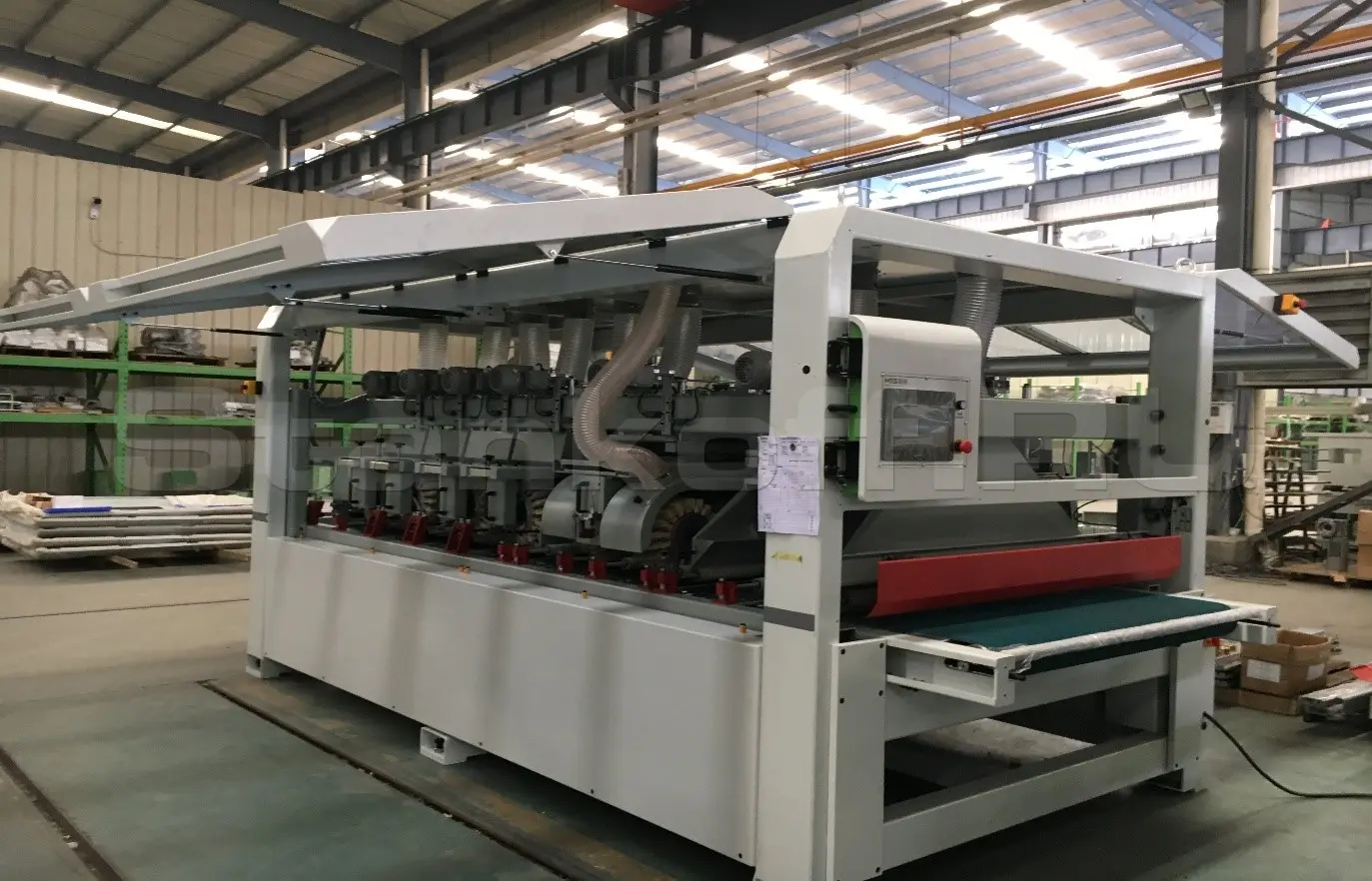

Автоматический рельефно-шлифовальный станок проходного типа MSE-DREAM 1300, MSS

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Назначение

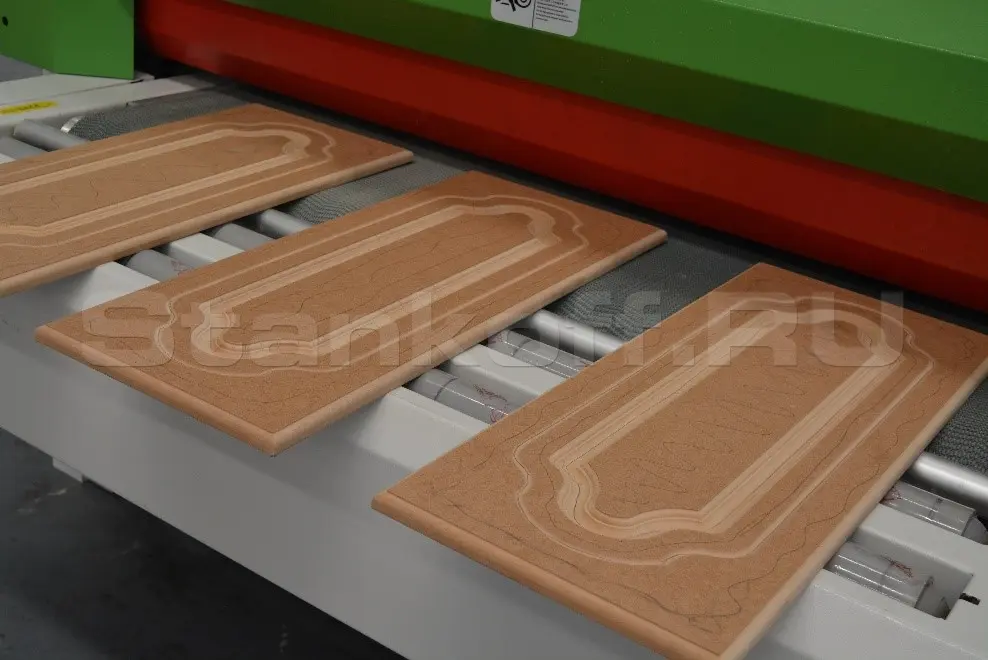

Шлифование профильной поверхности деталей из массивной древесины, МДФ, фанеры, облицованных шпоном, под отделку плёнками ПВХ и различными типами лакокрасочных материалов.

Область применения

  • Производство фасадов для всех видов мебели: кухонная мебель, мебель для ванных комнат, для спальных комнат, для детских комнат, для гостиниц, офиса.
  • Производство межкомнатных и входных дверей.
  • Производство детских игровых комплексов.
  • Столярное производство.

Отличительные особенности

  • Процесс шлифования осуществляется эластичным абразивным щёточным элементом, состоящим из абразивной лепестковой ленты и опорной щётки.
  • Станок оснащен четырьмя спаренными группами шлифовальных блоков: блок тарельчатых шлифовальных инструментов с орбитальным вращением, блок шлифовальных валов с поперечным вращением, блок из двух валов, осуществляющих продольное шлифование. (Возможно изготовление станка с измененным порядком расположения шлифовальных групп). Все блоки имеют механизмы поперечной осцилляции.
  • На выходе из станка установлен щеточный узел для очистки заготовок.
  • Конструкция станка обеспечивает лёгкий свободный обзор и доступ ко всем узлам и агрегатам. В станке нет открытых токоведущих элементов. Все открывающиеся защитные элементы конструкции оснащены выключателями безопасности. Станок имеет кнопки экстренного останова с двух сторон.
  • Оборудование изготовлено в соответствии с нормами ЕС.

Схема обработки

Состав станка

  • Корпус.
  • Автоматизированная система подачи деталей.
  • Автоматизированная система шлифовальных агрегатов.
  • Система очистки деталей от пыли.
  • Система аспирации.
  • Интегрированный электрошкаф.
  • PLC-система управления.
  • Централизованная система смазки.
  • Система безопасности.

Особенности консрукции

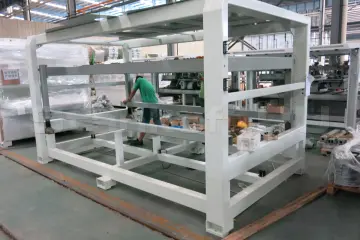

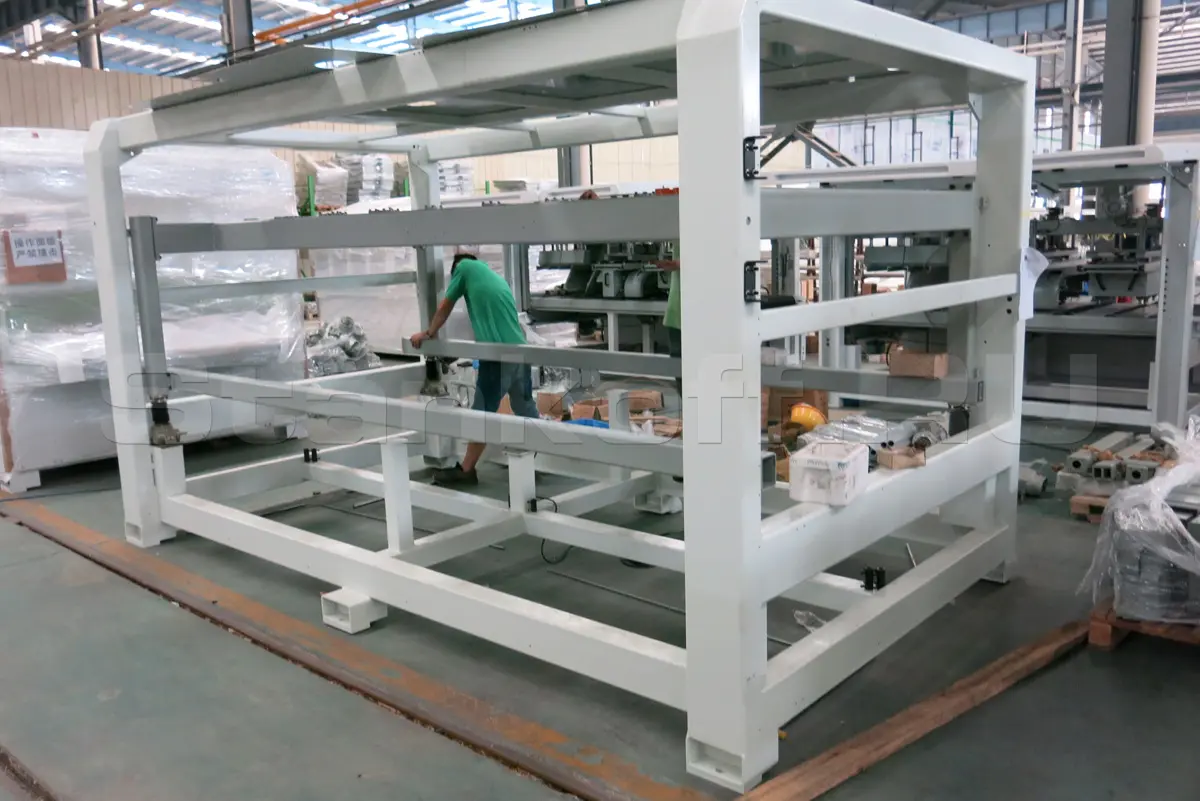

Корпус

Состоит из станины и защитных кожухов (дверей). Станина – жёсткая, виброустойчивая, электросварная из стальных труб и профилей, толщиной 15-20 мм. Служит опорой для ленточного конвейера, несущей рамы рабочих шлифовальных агрегатов и защитных кожухов, открывающихся с обоих сторон по всей длине станка.

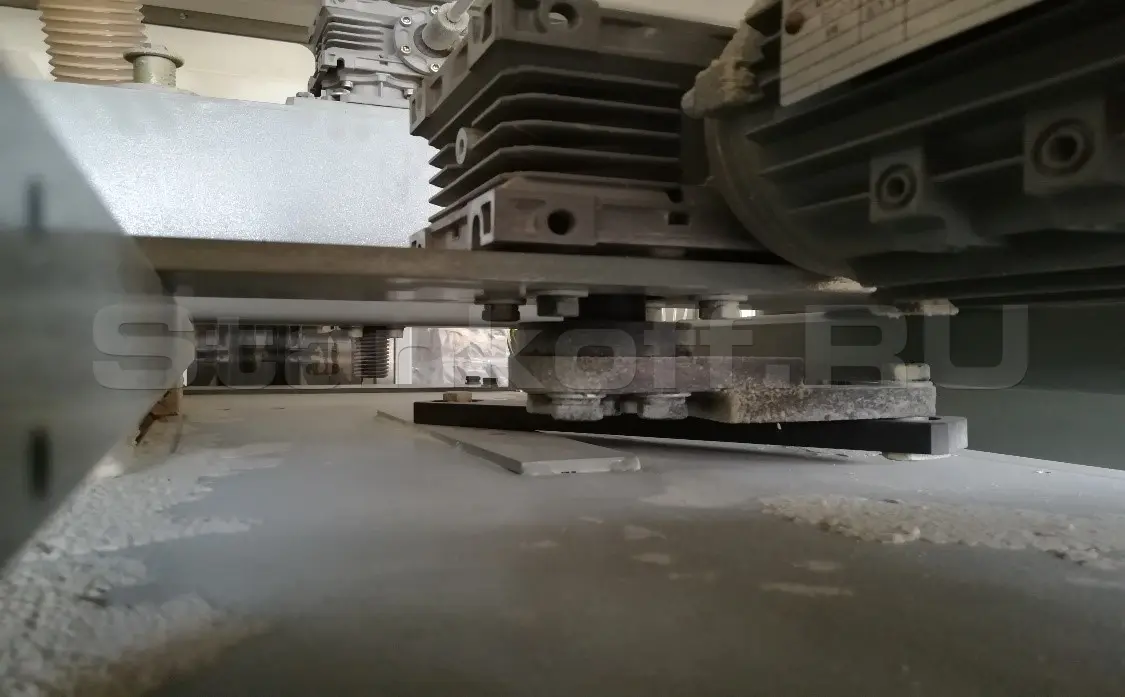

V2 Орбитальный агрегат

Шлифовальный агрегат на входе станка, состоит из двух групп щёточных дисков (5+5). На торцах дисков, в пазах типа «ласточкин хвост», установлены группы абразивных шлифовальных элементов. Диски имеют левое и правое вращение, а сам агрегат совершает возвратно-поступательное движение поперёк движения подачи (осцилляция).
За счёт сложной, многовекторной, траектории движения хорошо шлифует все элементы профиля.
Агрегат имеет независимые от других агрегатов настройки по высоте и частоте вращения.
Частота вращения дисков – 0-310 об/мин.

H2 Поперечный агрегат

Шлифовальный агрегат имеет две группы щёточных барабанов (4+4). Барабаны имеют разнонаправленное вращение, а весь агрегат поперечно осциллирует относительно направления подачи.
Узел позволяет шлифовать поперечные и диагональные элементы рельефа, различной глубины и сложности.
Агрегат имеет независимые от других агрегатов настройки по высоте и частоте вращения.
Частота вращения барабанов – 0-220 об/мин.

2 Продольный «спиральный»

Шлифовальный агрегат имеет 2 щёточных вала. Абразивный инструмент установлен по спирали. Валы имеют разнонаправленное вращение (попутное и встречное).
Узел обеспечивает качественное шлифование продольных и разнонаправленных элементов профиля, различной глубины и сложности.
Агрегат имеет независимые от других агрегатов настройки по высоте и частоте вращения для каждого вала
Частота вращения валов – 0-190 об/мин.
Диаметр шлифования до 300 мм.

Q2 Продольный «прямой»

Шлифовальный агрегат имеет 2 щёточных вала. Абразивные щёточные элементы установлены в валы по прямой линии. Валы имеют разнонаправленное вращение (попутное и встречное).
Узел обеспечивает качественное шлифование продольных элементов профиля.
Агрегат имеет независимые от других агрегатов настройки по высоте и частоте вращения для каждого вала.
Частота вращения валов – 0-190 об/мин.
Диаметр шлифования до 300мм.

Вспомогательная система выдвижения рабочих агрегатов

Даёт возможность легко вывести агрегаты из внутреннего объёма станка, для удобства и быстроты замены шлифовальных элементов и технического обслуживания.

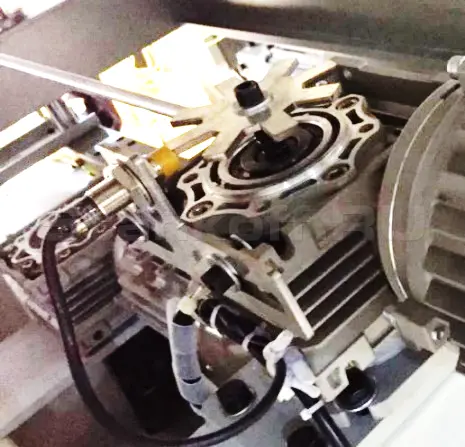

Механизм осциляции

Позволяет улучшить качество шлифования сложных профилей.
Привод механизма осцилляции происходит с помощью простого кривошипно-шатунного механизма с возможностью регулировки амплитуды.

Механизм настройки агрегатов по высоте

Обеспечивается электроприводом по команде с пульта управления.
Крайние положения ограничиваются концевыми выключателями.
Положение считывается простым и надёжным счётчиком импульсов с помощью фотоэлемента.
Параллельность подъёма/опускания обеспечивается механически связанными редукторами.

Система подачи заготовок

Привод транспортёра осуществляется мотор-редуктором с бесступенчатой регулировкой скорости подачи, что позволяет подобрать оптимальные режимы шлифования для различных типов заготовок.

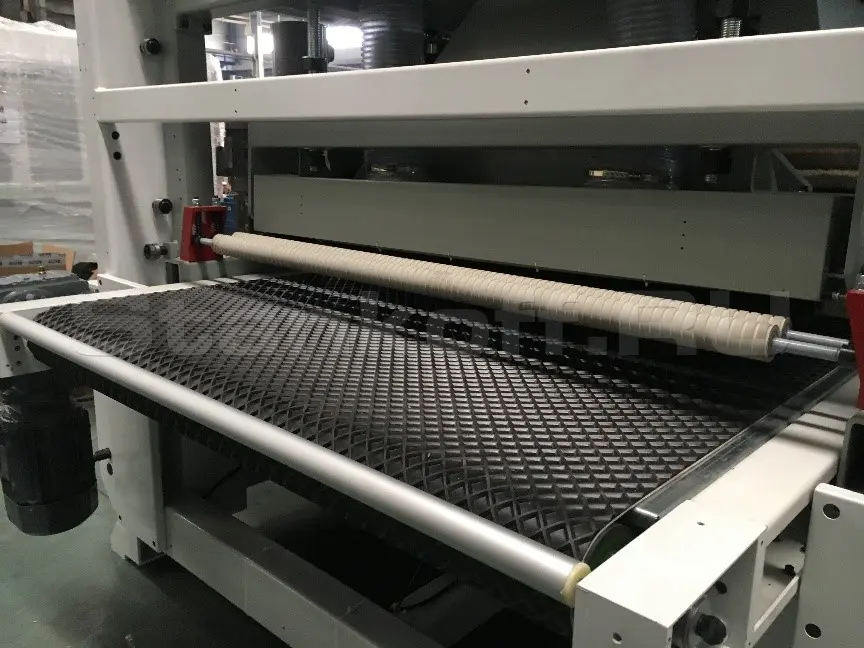

Профилированный резиновый ковер с механическими прижимами - роликами на всю ширину конвейера.
Для удобства укладки и снятия больших деталей, на входе и выходе станка установлены неприводные ролики.

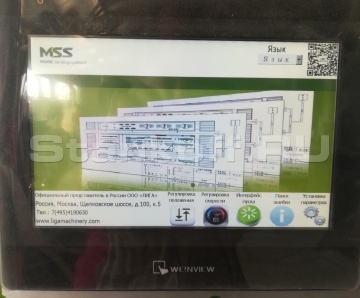

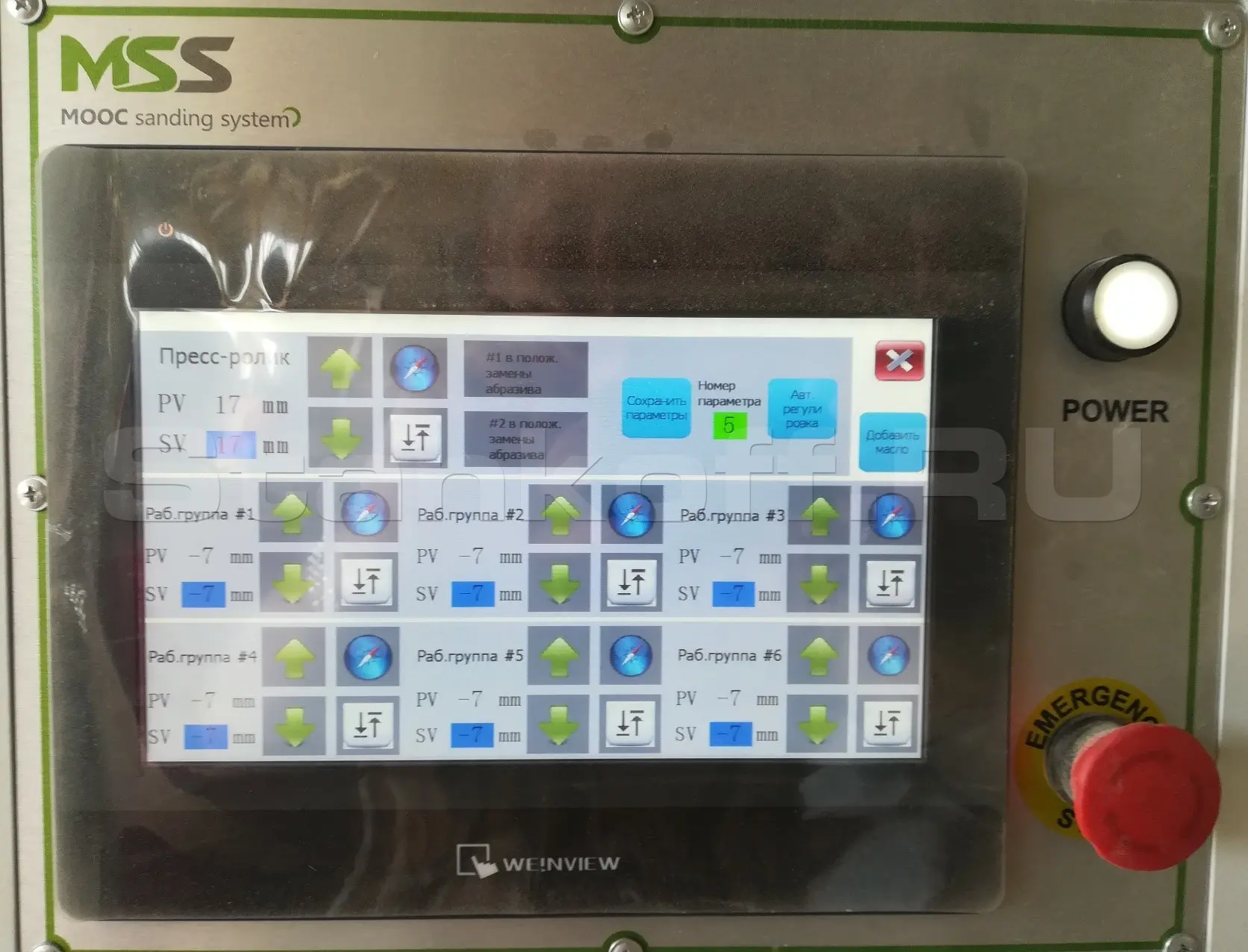

PLC-Система управления

Интегрирована в корпус станка для удобства пользования смонтирована на поворотной консоли. На панели управления имеются кнопки общего запуска и экстренного останова.
PLC с Touch-screen экраном. Интерфейс русифицирован, понятен и не требует дополнительной квалификации от персонала.
Программное обеспечение позволяет управлять всеми рабочими параметрами: любой из узлов имеет собственную регулировку высоты положения, любой привод может быть отключён/ включён с пульта управления, отрегулирован с сохранением рабочих параметров.
Система управления обеспечивает полную диагностику всех неисправностей станка с выдачей необходимой информации

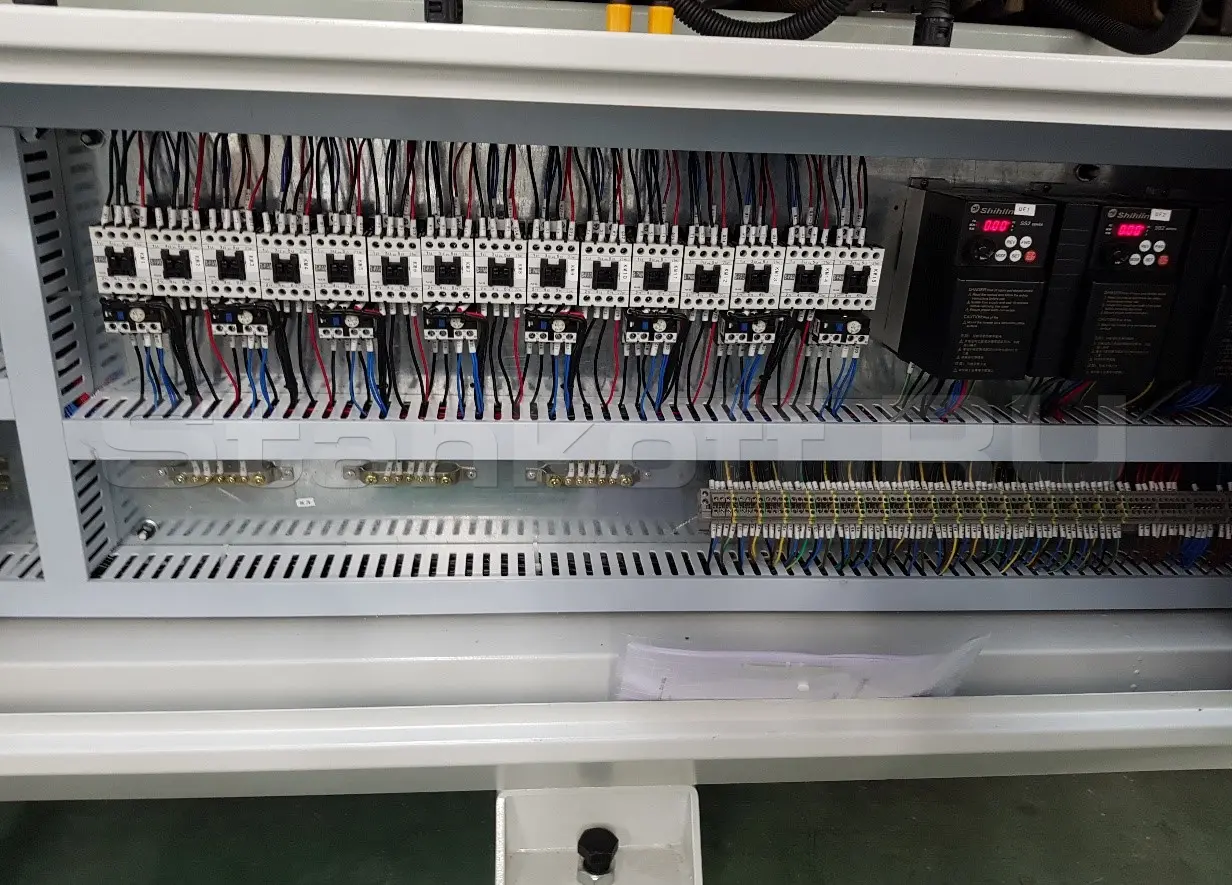

Электрошкаф

Интегрированный в станину, пылезащищенное исполнение.
Качественная сборка и комплектующие.

Централизованная система смазки направляющих

Станок оснащен системой централизованной смазки.

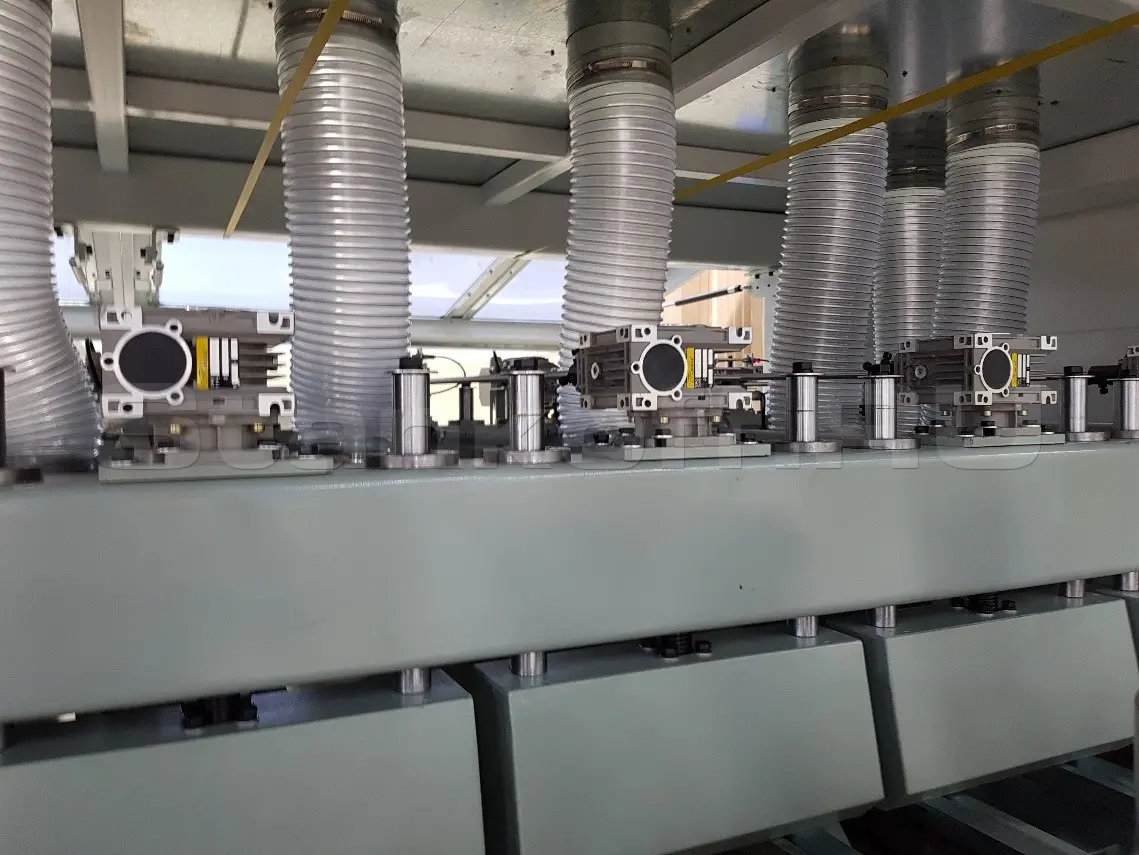

Аспирационная система

Cистема вытяжной вентиляции с близким расположением аспирационных кожухов к каждому рабочему узлу обеспечивает надежное обеспыливание, что положительно влияет на качество обработки и работоспособность всех узлов и агрегатов.

Система очистки деталей от пыли

Осуществляет очистку деталей от пыли на выходе из станка.
Состоит из двух очистных агрегатов:
механического – вращающимся щёточным валом
воздушного – сжатым воздухом вращающимися форсунками


Производитель: LIGA Machinery

Родина бренда: Тайвань

Технические характеристики рельефно-шлифовального станка MSE-DREAM 1300, MSS

Макс. ширина обрабатываемой заготовки, мм

1300

Мин. длина обрабатываемой заготовки, мм

320

Толщина обрабатываемой заготовки, мм

5-100

Скорость подачи, м/мин

3-15

Мощность приводов рабочих узлов, кВт

6х2,2

Мощность привода конвейера, кВт

2,2

Общая мощность, кВт

19

Скорость воздушного потока для аспирации, м/сек

≥25

Производительность, м3/час

20000

Давление сжатого воздуха, атм

6

Габаритные размеры, мм

5100х2300х2200

Вес станка, кг

5100

Отзывы об Автоматическом рельефно-шлифовальном станке проходного типа MSE-DREAM 1300, MSS


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

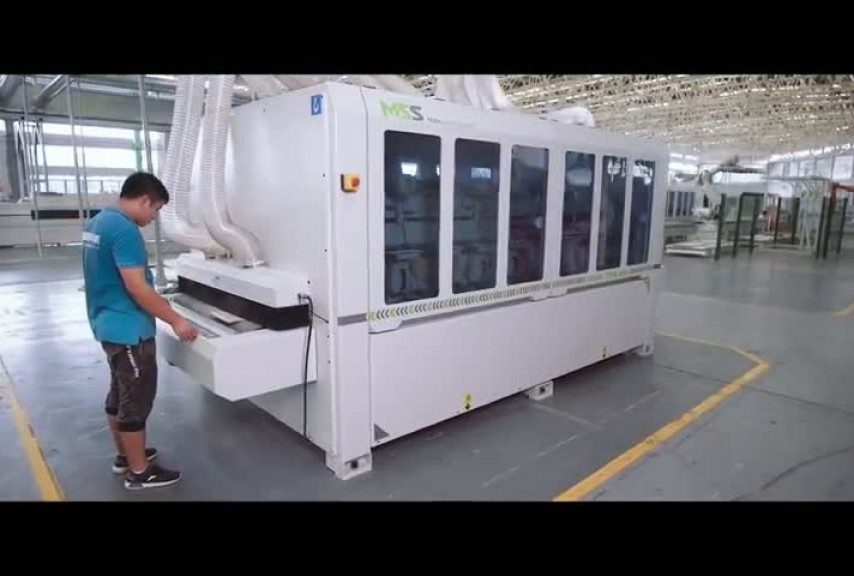

Видео Автоматического рельефно-шлифовального станка проходного типа MSE-DREAM 1300, MSS
