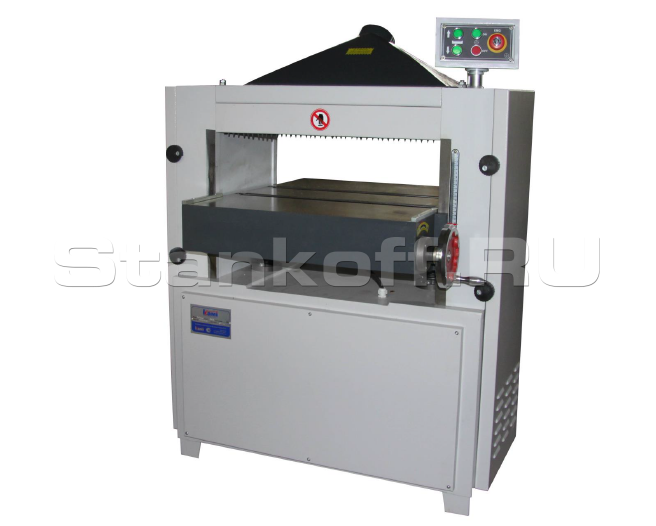

Станок рейсмусовый с шейперным валом и электроподъемом стола МВ 106WМ

Name: Станок рейсмусовый с шейперным валом и электроподъемом стола МВ 106WМ
Rating: 5 (2 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул МВ 106WМ

Размеры обрабатываемой заготовки, мм: - ширина, наибольшая - толщина, наименьшая - толщина, наибольшая - длина не менее	640 8 210 220
Разнотолщинность при обработке нескольких заготовок, мм	3
Толщина снимаемого слоя, наибольшая, мм	5
Диаметр ножевого вала, мм	108
Скорость подачи заготовки, м/мин	8; 10; 12
Частота вращения ножевого вала, об/мин	5000
Мощность электродвигателя привода ножевого вала и подачи, кВт	7,5
Диаметр патрубка для аспирации, мм	120
Габариты станка, мм: - длина - ширина - высота	800 1030 1050
Масса, кг	550

Все характеристики

Конструктив

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Схема обработки

Отличительные особенности

Увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку;
Долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань;
Вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно;
Низкий уровень шума при работе;
Отсутствие вырывов на сучках при обработке.

Конструктивные особенности

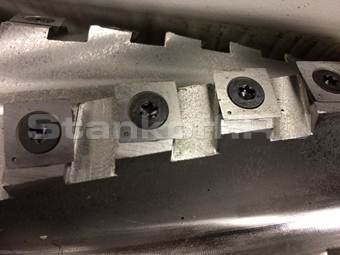

Шейперный ножевой вал

Ножевые пластины расположены по спирали и повернуты относительно оси самого вала. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, за счет резания волокон под углом, что повышает качество обработанной поверхности.
Вал имеет 6 спиралей твердосплавных пластин.
На станке МВ 106W – 27 пластин в каждой спирали. Всего 162 шт.

Секционный вал

Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

Рабочий стол

Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.

Направляющие стола

Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.

Пульт управления

На пульте расположены кнопки включения/выключения, подъема/опускания стола и кнопка аварий-ной остановки.

Электроподъем стола

Регулировка стола по высоте осуществляется от отдельного двигателя, расположенного под столом. Точная подстройка с помощью маховика. Отображение размера по линейке.

Система подачи

Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.

Верхняя крышка

Откидная система верхней крышки и стружколомателей обеспечивает легкий доступ к ножевому валу (например при замене или повороте ножей).

Ролики в столе

На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.

Электрошкаф

Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи.

Принимающий вал

На выходе заготовку принимает гладкий стальной приводной валец.

Аспирация

Выброс стружки осуществляется через круглую эксгаустерную воронку.

Комплект поставки

В комплекте со станком ключ и биты для замены ножей, а также комплект запасных винтов и твердосплавных пластин.

Характеристики

Размеры обрабатываемой заготовки, мм: - ширина, наибольшая - толщина, наименьшая - толщина, наибольшая - длина не менее	640 8 210 220
Разнотолщинность при обработке нескольких заготовок, мм	3
Толщина снимаемого слоя, наибольшая, мм	5
Диаметр ножевого вала, мм	108
Скорость подачи заготовки, м/мин	8; 10; 12
Частота вращения ножевого вала, об/мин	5000
Мощность электродвигателя привода ножевого вала и подачи, кВт	7,5
Диаметр патрубка для аспирации, мм	120
Габариты станка, мм: - длина - ширина - высота	800 1030 1050
Масса, кг	550
