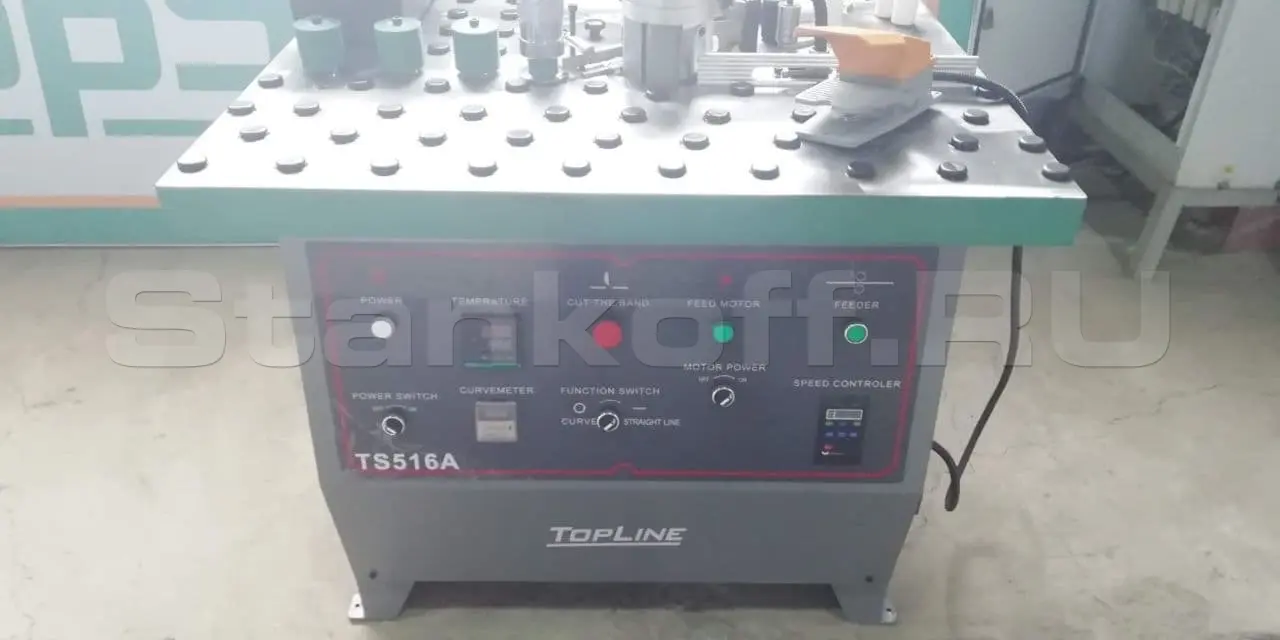

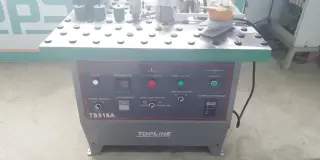

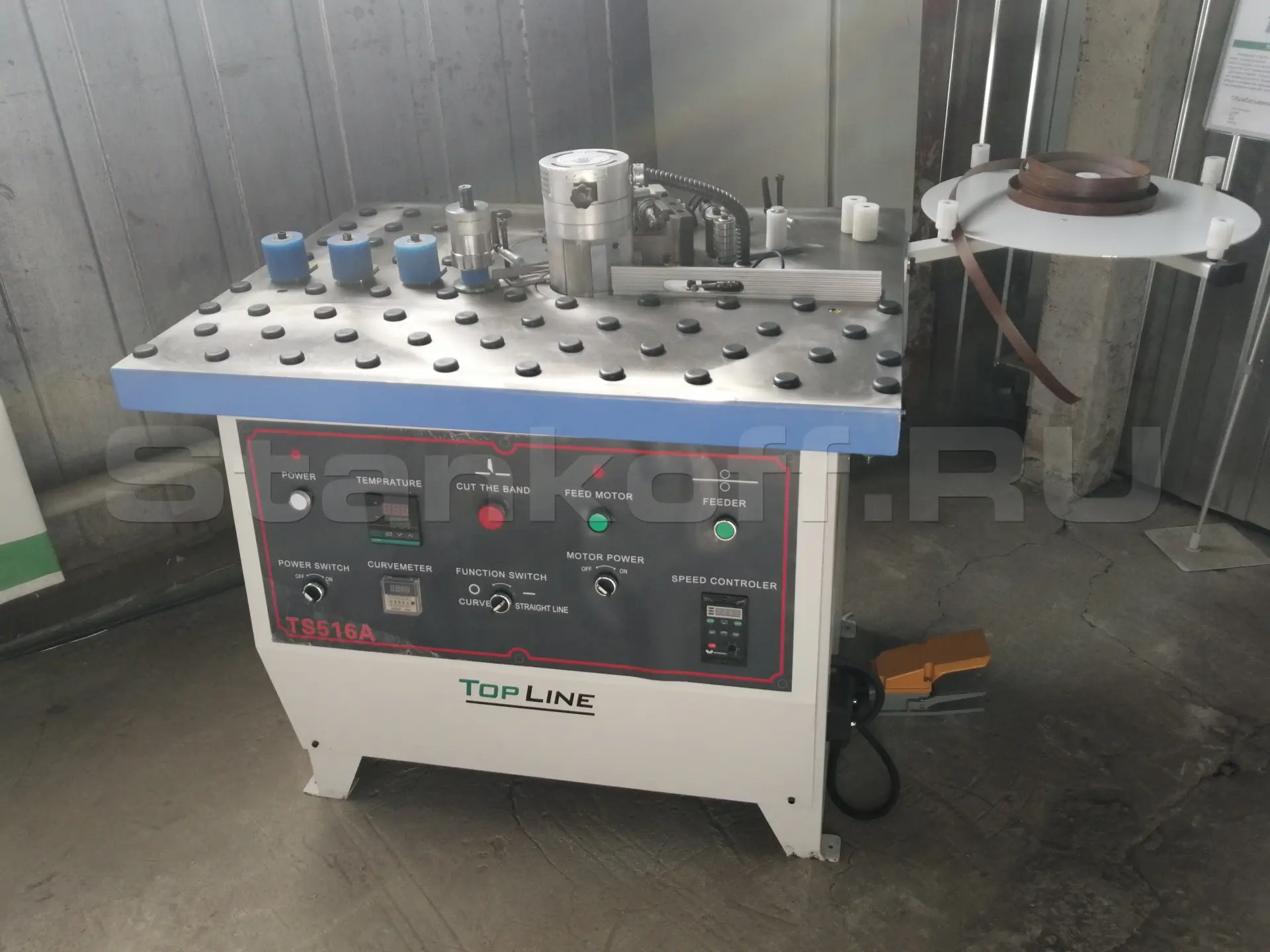

Кромкооблицовочный станок с ручной подачей заготовки TS 516A

Name: Кромкооблицовочный станок с ручной подачей заготовки TS 516A
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

Китай

Краткие характеристики

Артикул TS 516A

Ширина кромочного материала, мм	10-50
Толщина кромочного материала, мм	0,4-3
Скорость подачи кромки, м/мин	1-18
Радиус кривизны обрабатываемой детали, наименьший, мм	20
Мощность нагревательного элемента, кВт	1,5
Мощность приводного валика, кВт	0,37
Рабочее напряжение	380В
Габаритный размеры станка (ДхШхВ), мм	1000х725х1020
Масса станка, кг	150

Все характеристики

Конструктив

Кромкоблицовочный станок модель "TS516A" предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.

Приклеивание ведется при ручной подаче заготовки.
Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.

Область применения

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Схема обработки

Особенности станка

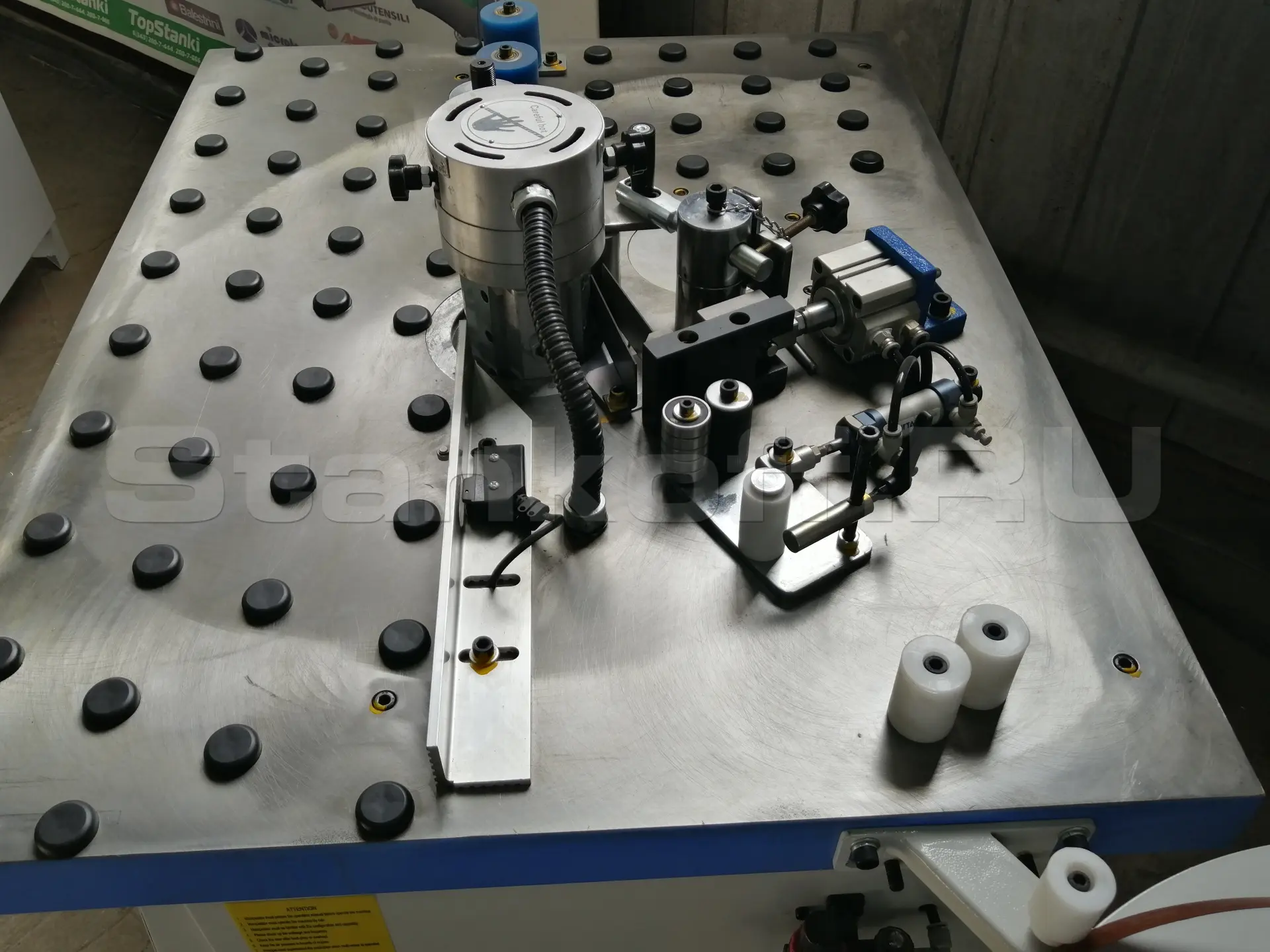

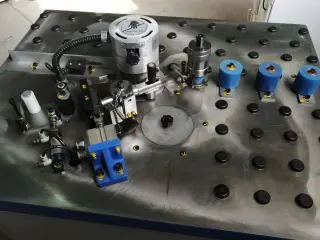

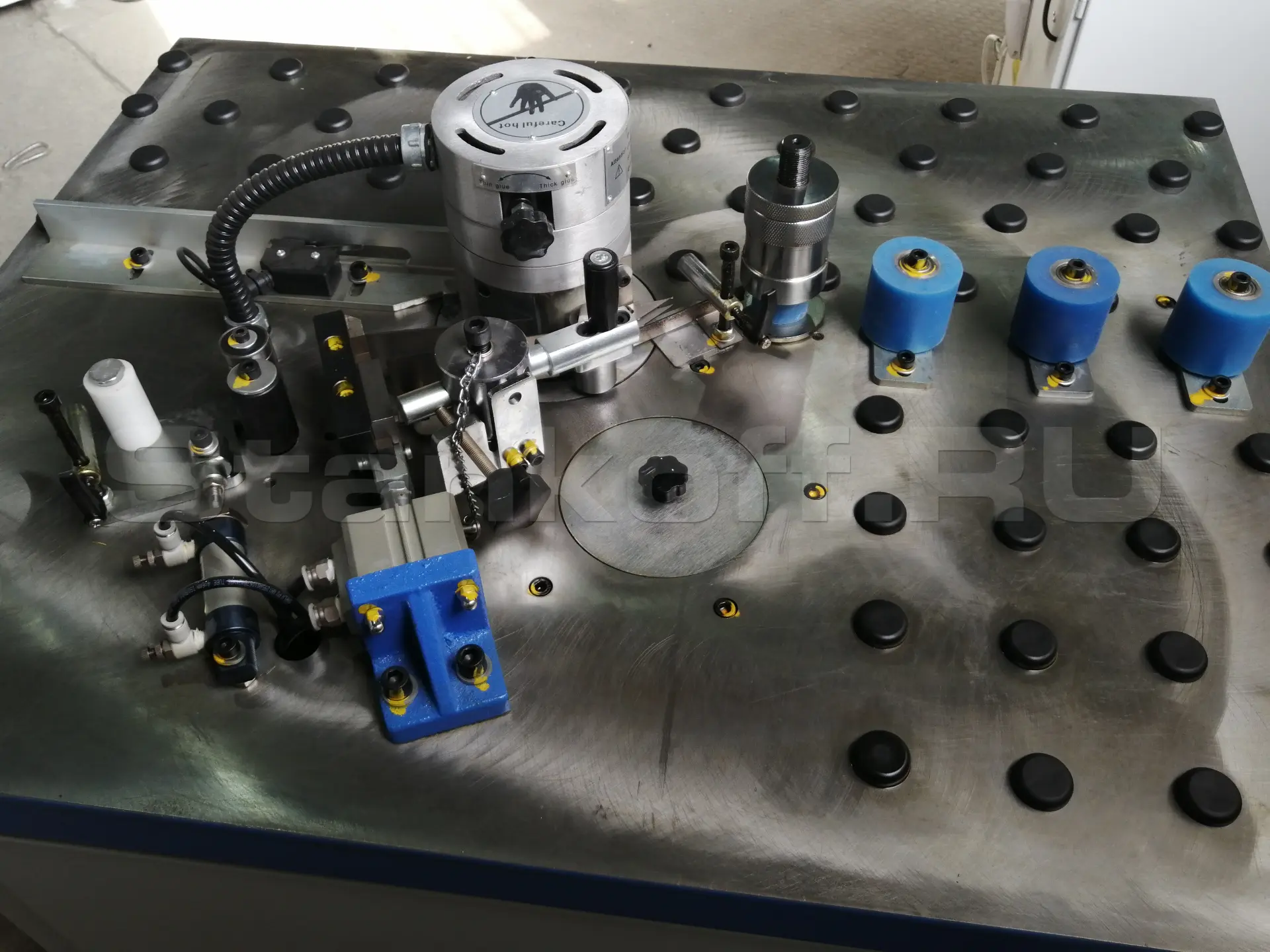

Узел подачи кромочного материала

Подача кромки в режиме работы «прямолинейная деталь» осуществляется при помощи срабатывания концевого выключателя Подача кромки в режиме работы «криволинейная деталь» осуществляется автоматически при помощи педали «запуск» и счетчика импульсов.

Узел предварительной обрезки кромки

Предварительная обрезка кромочного материала осуществляется с помощью ножа-гильотины, перемещаемого пневмо-цилиндром.

Узел нанесения клея

Кромкооблицовочный станок укомплектован двумя приводными роликами для нанесения клея. Один ролик наносит клей на кромку, второй на торец заготовки. Также предусмотрена удобная регулировка количества подаваемого клея при помощи двух рукояток.

Клеевая ванна

Клеевая ванна имеет нижнее расположение для удобства эксплуатации и обслуживания станка. Большой объем ванны позволяет реже производить загрузку клея. Клеевая ванна имеет антипригарное покрытие.

Блок подготовки воздуха

Станок уже в базовой комплектации оснащен блоком подготовки воздуха. Необходимо только подвести к станку сжатый воздух (подключить компрессор) и можно начинать работать!

Характеристики

Ширина кромочного материала, мм	10-50
Толщина кромочного материала, мм	0,4-3
Скорость подачи кромки, м/мин	1-18
Радиус кривизны обрабатываемой детали, наименьший, мм	20
Мощность нагревательного элемента, кВт	1,5
Мощность приводного валика, кВт	0,37
Рабочее напряжение	380В
Габаритный размеры станка (ДхШхВ), мм	1000х725х1020
Масса станка, кг	150
