Термоупаковочная ручная машина ТМ-1ПН (с пневмоножом постоянного нагрева)

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Антон Викторов

Хотите мы Вам перезвоним? Да

Термоупаковочная машина ТМ-1ПН предназначена для групповой и единичной упаковки пищевых продуктов, косметики, бытовой химии и прочей продукции в термоусадочную полиэтиленовую пленку для транспортировки и хранения. Продукция может находиться в стеклянной, бумажной, металлической и пластиковой таре, а также это могут быть бухты кабеля.

Условный размер продукции, которую можно упаковать при помощи данной модели 350 х 450 х 360 мм. В результате помещения в герметичную пленочную оболочку продукция оказывается защищенной от мелких повреждений, намокания, загрязнения в процессе транспортировки и хранения перед реализацией. Машина удобна в эксплуатации, проста в обслуживании и надежна. Позволяет оператору регулировать температуру запаивающего ножа и время запаивания.

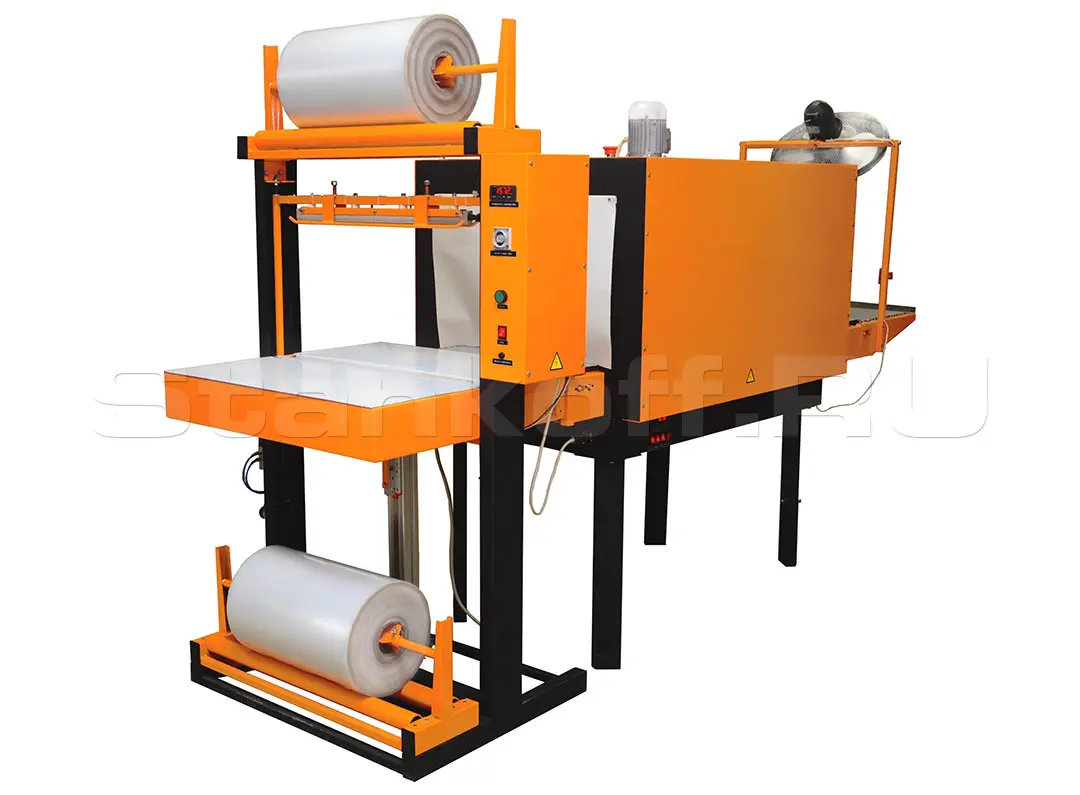

Комплект ТМ-1 Р

Комплект ТМ-1 Р состоит из модуля термоножа, термотоннеля, приемного рольганга с системой охлаждения готовой продукции.

  1. Термонож опускается вручную и удерживается за счет электрического магнита, осуществляя пайку двух швов и разрез между ними. Исполнительные механизмы возвращают термонож в исходное положение.
  2. Последующие упаковки сталкивают предыдущие на транспортер термотуннеля, проходя между регулируемыми направляющими.
  3. В термотуннеле осуществляется термоусадка, за счет конвекции разогретого воздуха, температура которого поддерживается автоматически.
  4. Приемный рольганг с узлом охлаждения готовой упаковки.

Последовательность работы

Подготовка


На группирующий стол выкладывается продукция.

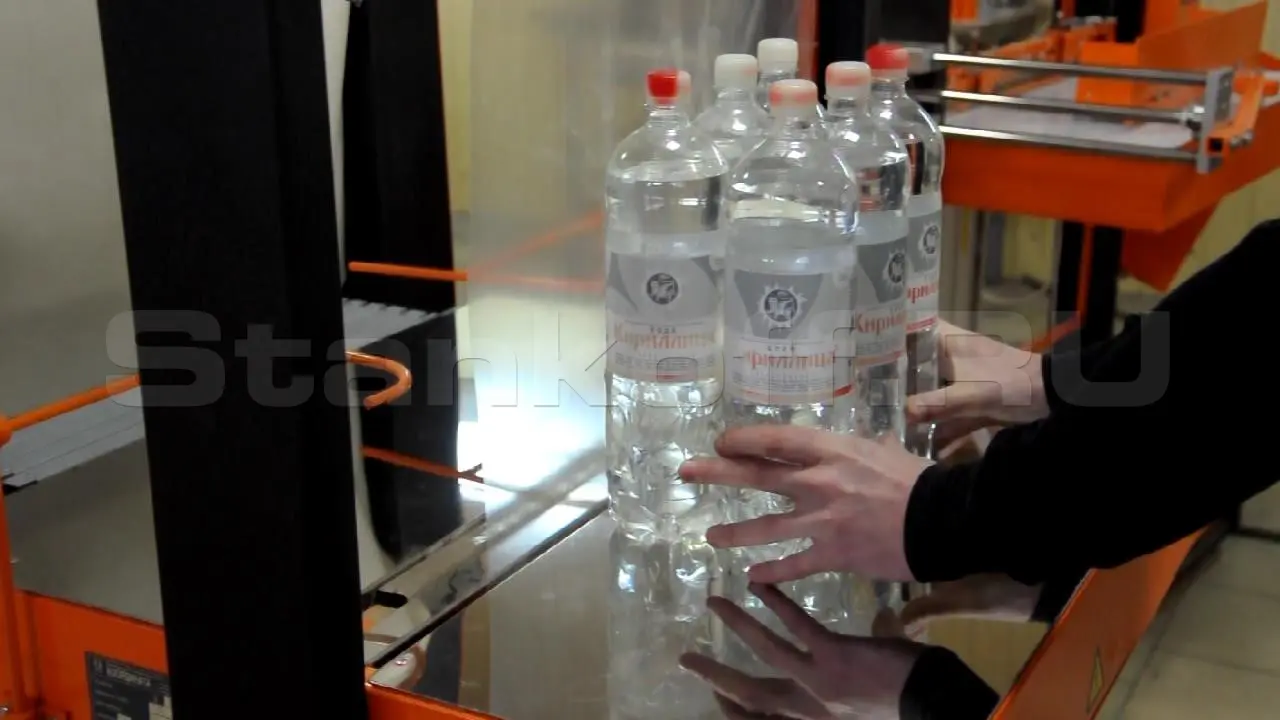

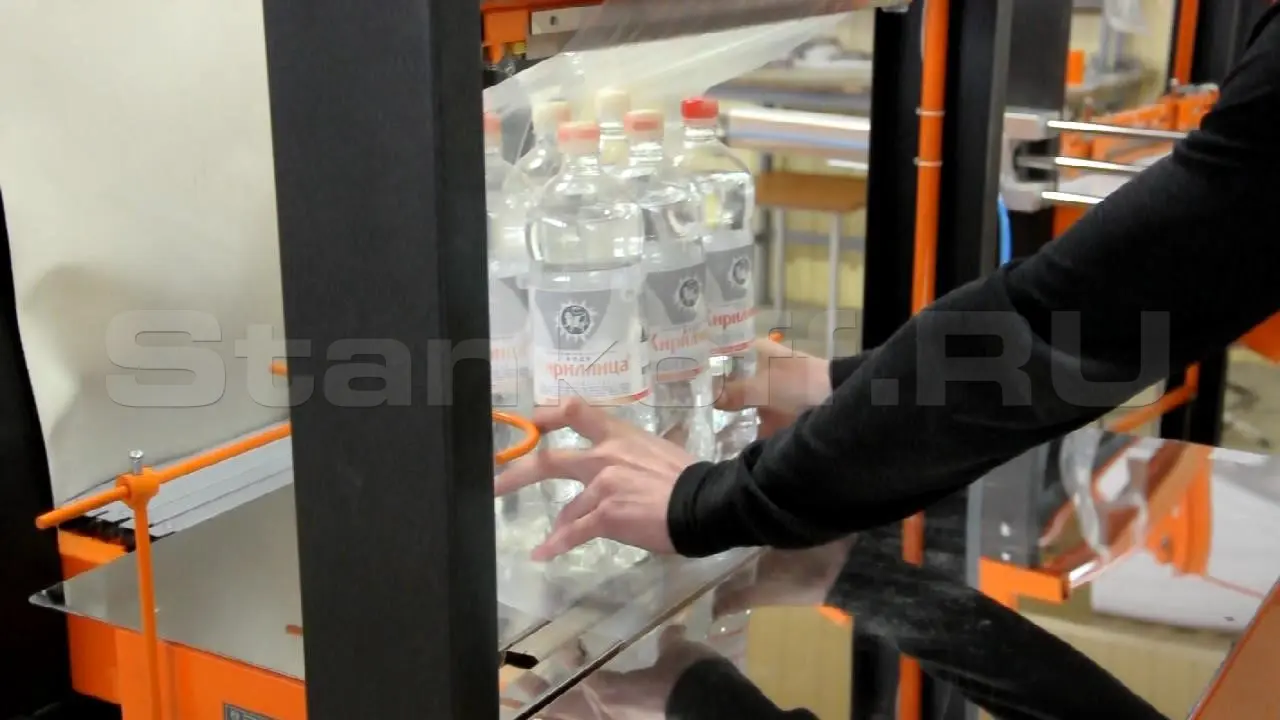

Оператор в ручную продвигает группу с подготовительного стола через полотно термоусадочной пленки на упаковочный стол

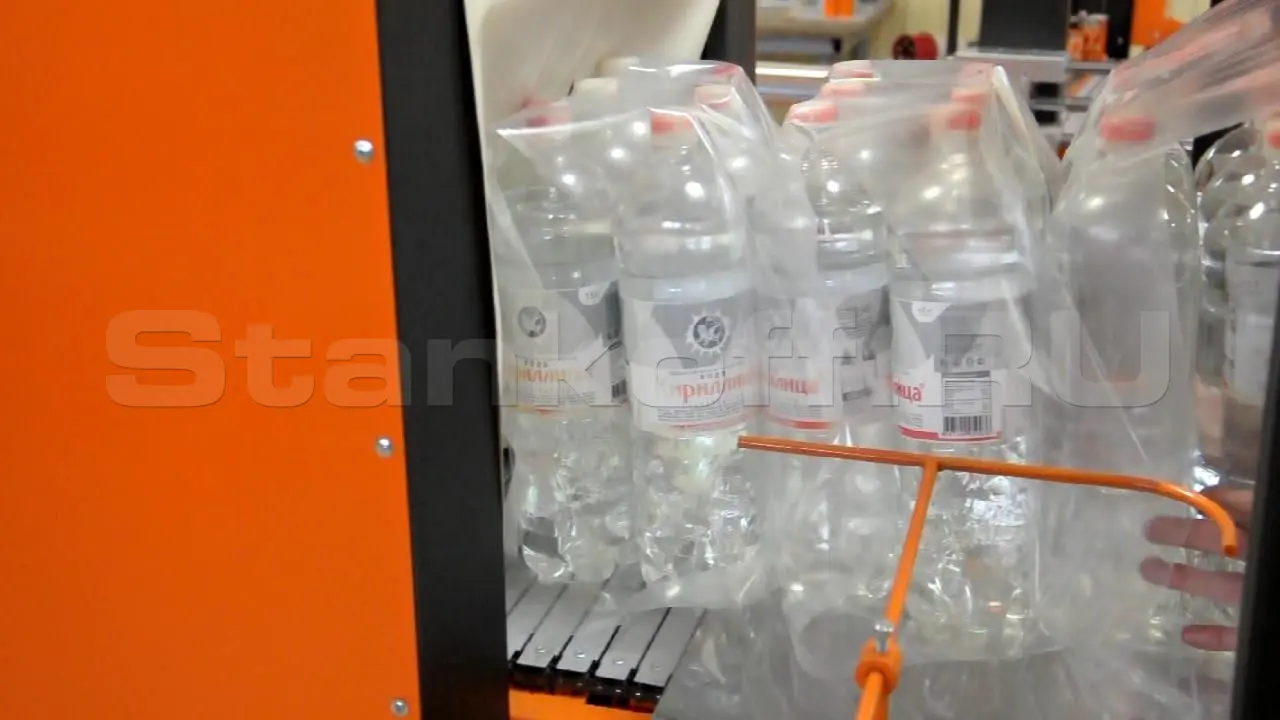

Нажимает на клавишу нож , термонож опускается заканчивая оборачивание, осуществляет пайку двух швов и разрез между ними. Движение термоножа осуществляется пневматическим приводом.
Исполнительные механизмы возвращают термонож в исходное положение.
При необходимости цикл повторяется.

Получение готовой упаковки


Следующая группа продукции продвигает предыдущую с упаковочного стола на конвейер термотоннеля.

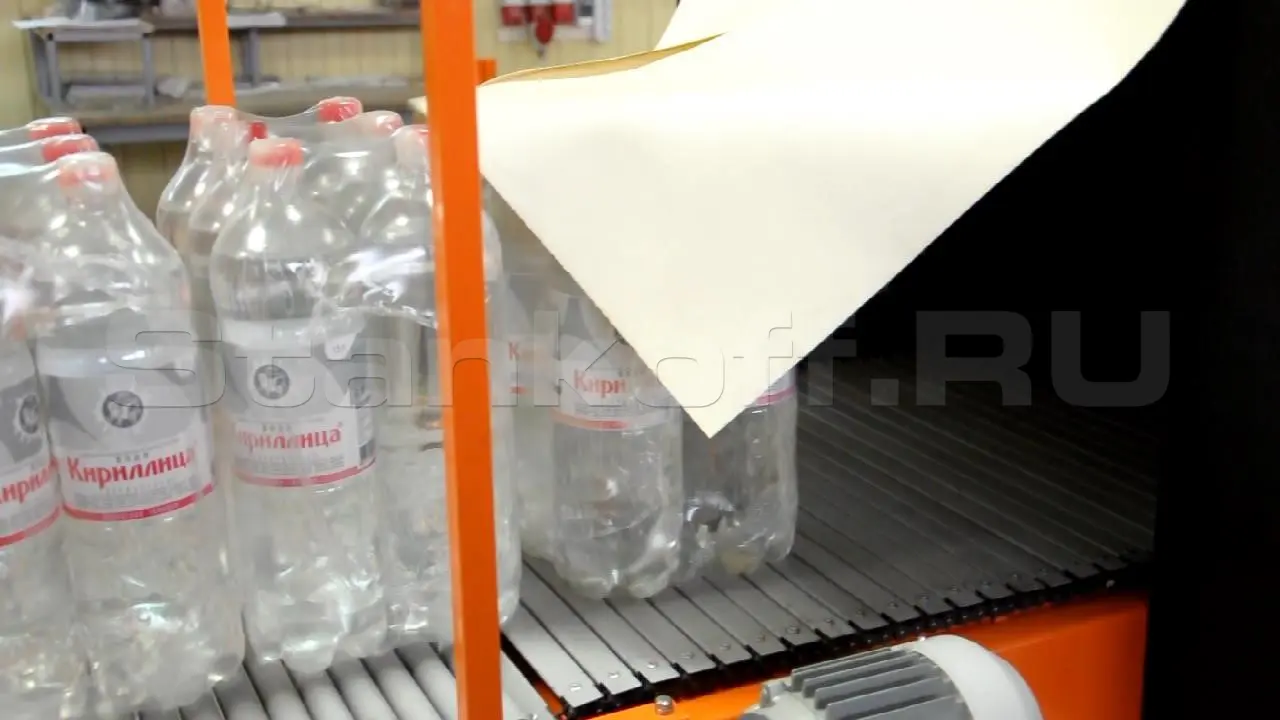

В термотоннеле группа движется по конвейеру и происходит усадка пленки.

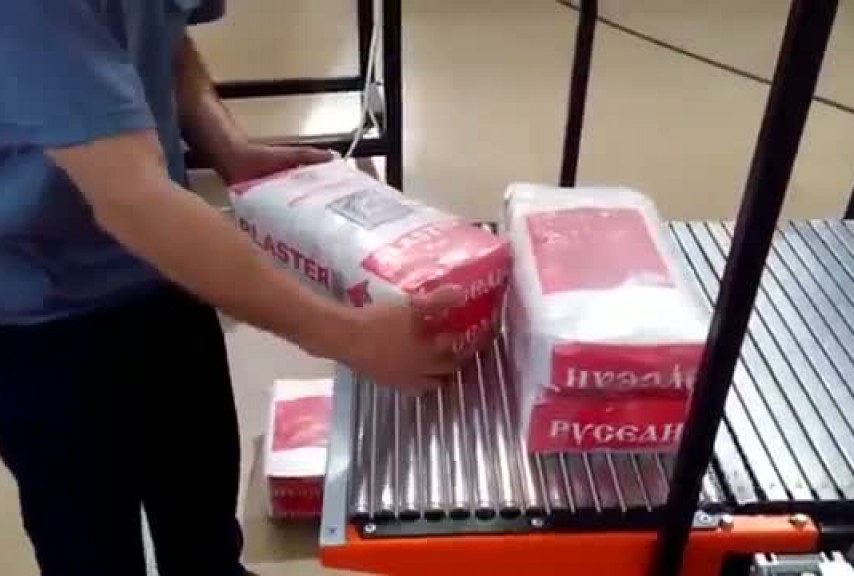

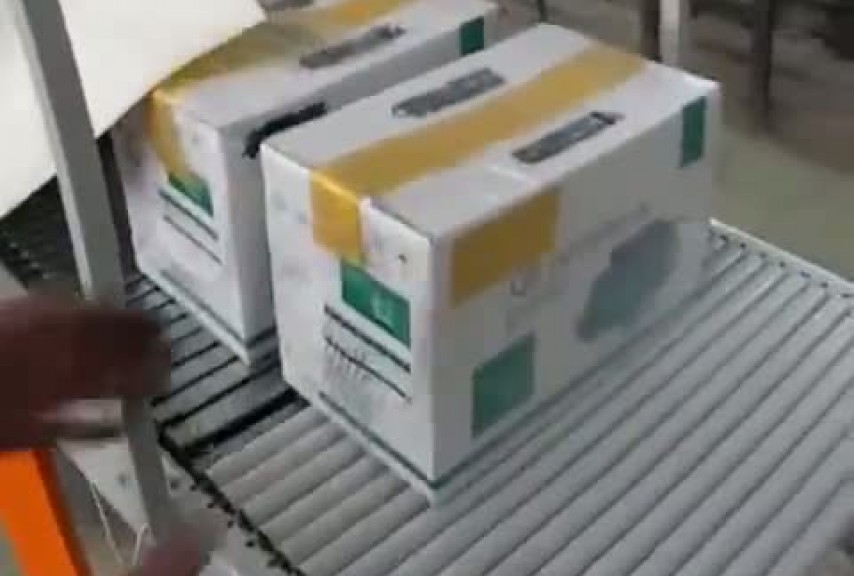

Из термотоннеля упакованная группа поступает на приемный рольганг с охлаждающим вентилятором, остывает, снимается оператором

Упаковываемая продукция

Общие характеристики ТМ-1ПН
Производительность линии (уп/час), не более 250
Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм) 3010 х 1070 х 1750
Вес аппарата (кг) 250
Климатическое исполнение по ГОСТ 15.150-69 УХЛ-4
Тип блока управления термокамеры/термонож раздельный
Характеристики термокамеры ТМ-1ПН
Исполнение модуль
Габаритные размеры в рабочем положении (длина х ширина х высота), (мм) 2210 х 870 х 1730
Вес устройства (кг) нетто 150
Максимальная потребляемая мощность (Квт) 12,2
Напряжение питания (В/Гц) 380/50
Диапазон регулировки температуры в камере (ºС) 20-220
Характеристика ТЭНов (шт х кВт) 6 х 2
Количество зон обдува , шт 1
Размеры конвейера (длина х ширина), (мм) 1800 х 540
Скорость движения конвейера (м/мин) 4
Тип звена конвейерной ленты пластина
Рабочая нагрузка на конвейер (кг/м2), не более 50
Длина камеры (мм) 1200
Габариты проходного окна камеры (ширина х высота), (мм) 600 х 400
Максимальные габариты условной упаковки (мм) 350 х 450 х 360
Характеристики термоножа ТМ-1ПН
Исполнение модуль
Габаритные размеры (длина х ширина х высота) без пленки (мм) 770 х 850 х 1660
Вес устройства (кг) нетто 100
Длина подающего стола (мм) 770
Ширина подающего стола (мм) 765
Длина рабочей части термоножа (мм) 610
Максимальная ширина пленки (мм) 550
Давление воздуха в магистрали, Мпа (кг/см2) 0,4-0,6 (4-6)
Тип сварки постоянный
Количество нагревательных элементов (обрезка, сварка пленки) 1
Потребляемая мощность в момент включения (кВт)
Характеристики приемного рольганга
Размеры приемного рольганга (длина х ширина х высота), (мм) 400 х 540
Характеристики термоусадочной пленки
Тип термоусадочной пленки полиэтилен (ПЭ)
Тип намотки пленки полотно
