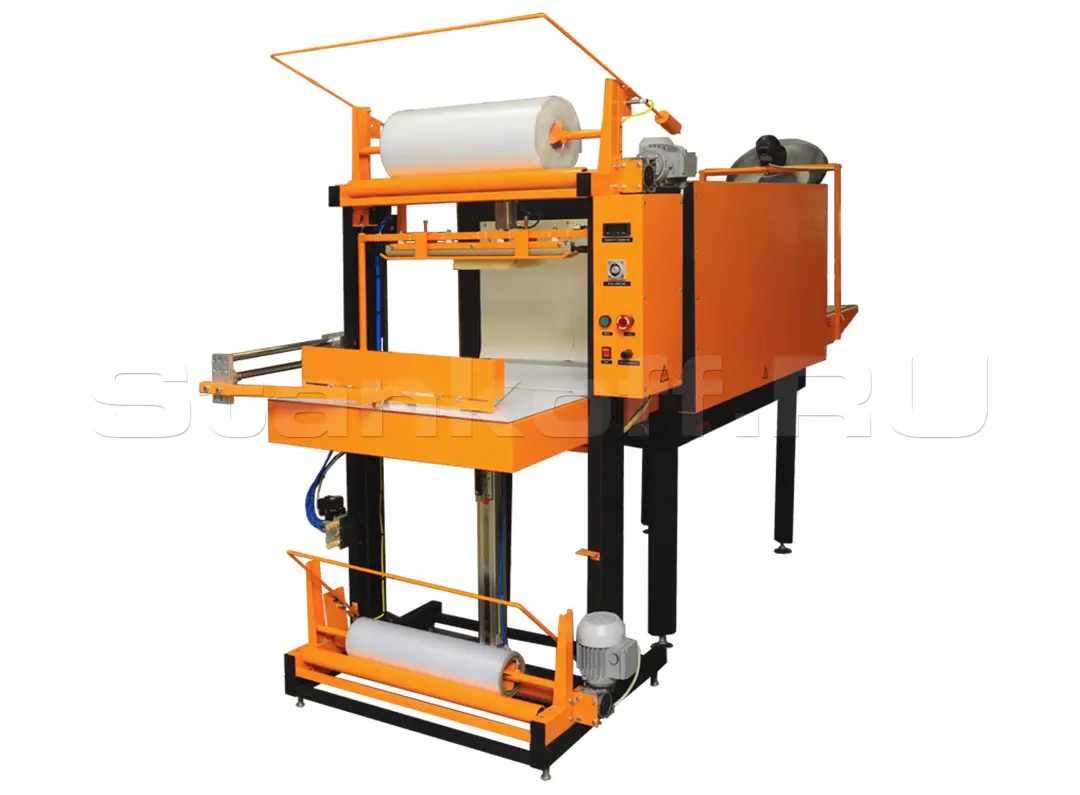

Полуавтоматическая термоупаковочная машина ТМ-1П

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Полуавтоматическая термоупаковочная машина ТМ-1П разработана специально для групповой упаковки в полиэтиленовую пленку мелкогабаритной продукции различных отраслей производства. Машина позволяет производить упаковку пищевой и прочей продукции в таре из металла, стекла, пластика или бумаги.

Плотная полиэтиленовая упаковка позволяет защитить продукцию от климатических условий, загрязнения, рассыпания и, в некоторой степени, механического повреждения. Упаковка в термоусадочную пленку бухт кабеля и другой продукции помогает выявить факт ее вскрытия. Размер упаковываемой продукции ограничен габаритами термокамеры и составляет 350 х 450 х 360 мм. Подача продукции к термокамере на данной модели осуществляется вручную. Каждый рабочий цикл машины полностью автоматизирован и оператору остается лишь запускать каждый новый цикл. Нож для резки и запайки пленки тоже автоматический и оснащен пневмотолкателем.

Комплект ТМ-1 П

Комплект ТМ-1 П состоит из модуля термоножа, термотоннеля, приемного рольганга с системой охлаждения готовой продукции.

  1. Толкатель, загружаемый оператором, с возможностью регулировки под габариты продукци.
  2. Автоматическое оборачивание пленкой при перемещении продукции толкателем, два блока подмотки пленки облегчают и стабилизируют устойчивую работу, устройство прижима фиксирует продукцию на время оборачивания, предохраняя от смещений и падений.
  3. Термонож автоматически опускается заканчивая оборачивание, фиксирует пленку прижимом, осуществляет пайку двух швов и разрез между ними. Все движения осуществляются пневматическими приводами компании «Camozzi».
  4. Последующие упаковки сталкивают предыдущие на транспортер термотоннеля, проходя между регулируемыми направляющими.
  5. В термотоннеле осуществляется термоусадка, за счет конвекции разогретого воздуха, температура которого поддерживается автоматически.
  6. Приемный рольганг с узлом охлаждения готовой упаковки.

Преимущества

  • Высокая производительность;
  • Простота в установке и надежность в эксплуатации;
  • Небольшие габариты;
  • Низкое энергопотребление;
  • Регулировка температуры в камере;
  • Экономия на расходных материалах;
  • Упаковка широкого диапазона продуктов и товаров.

Последовательность работы

Подготовка


На группирующий стол в ковш выкладывается продукция.
Далее оператор включает цикл. Толкатель с ковшом продвигает группу с подготовительного стола через полотно термоусадочной пленки на упаковочный стол.

Прижим фиксирует группу на упаковочном столе.
Исполнительные механизмы возвращают толкатель с ковшом в исходное положение и можно загружать в ковш следующую группу продукции.

Рабочая и ответная часть термоножа производят оборачивание группы, обрезку и сварку термоусадочной пленки.
Цикл повторяется.

Получение готовой упаковки


Следующая группа продукции продвигает предыдущую с упаковочного стола на конвейер термотоннеля.
В термотоннеле группа движется по конвейеру и происходит усадка пленки

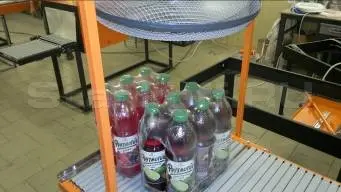

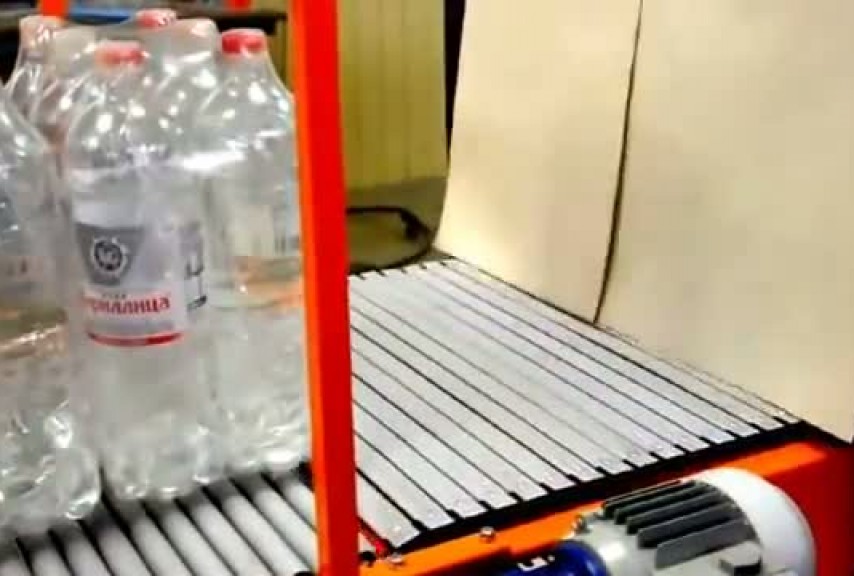

Из термотоннеля упакованная группа поступает на приемный рольганг с охлаждающим вентилятором, остывает, снимается оператором.

Автоматическая размотка пленки



Общие характеристики ТМ-1П
Производительность линии (уп/час), не более 420
Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм) 3010 х 1070 х 2000
Вес аппарата (кг) 270
Климатическое исполнение по ГОСТ 15.150-69 УХЛ-4
Тип блока управления термокамеры/термонож раздельный
Характеристики термокамеры ТМ-1П
Исполнение модуль
Габаритные размеры в рабочем положении (длина х ширина х высота), (мм) 2210 х 870 х 1730
Вес устройства (кг) нетто 150
Максимальная потребляемая мощность (Квт) 12,4
Напряжение питания (В/Гц) 380/50
Диапазон регулировки температуры в камере (ºС) 20-220
Характеристика ТЭНов (шт х кВт) 6 х 2
Количество зон обдува , шт 1
Размеры конвейера (длина х ширина), (мм) 1800 х 540
Скорость движения конвейера (м/мин) 4
Тип звена конвейерной ленты пластина
Рабочая нагрузка на конвейер (кг/м2), не более 50
Длина камеры (мм) 1200
Габариты проходного отверстия камеры (ширина х высота), (мм) 600 х 400
Максимальные габариты условной упаковки (мм) 350 х 450 х 360
Характеристики термоножа ТМ-1П
Исполнение модуль
Габаритные размеры (длина х ширина х высота) без пленки (мм) 1030 х 1070 х 2000
Вес устройства (кг) нетто 120
Длина подающего стола (мм) 630
Ширина подающего стола (мм) 765
Длина рабочей части термоножа (мм) 610
Максимальная ширина пленки (мм) 550
Давление воздуха в магистрали, Мпа (кг/см2) 0,4-0,6 (4-6)
Тип сварки постоянный
Количество нагревательных элементов (обрезка, сварка пленки) 1
Потребляемая мощность в момент включения (кВт)
Характеристики приемного рольганга
Размеры приемного рольганга (длина х ширина х высота), (мм) 400 х 540
Характеристики термоусадочной пленки
Тип термоусадочной пленки полиэтилен (ПЭ)
Тип намотки пленки полотно
