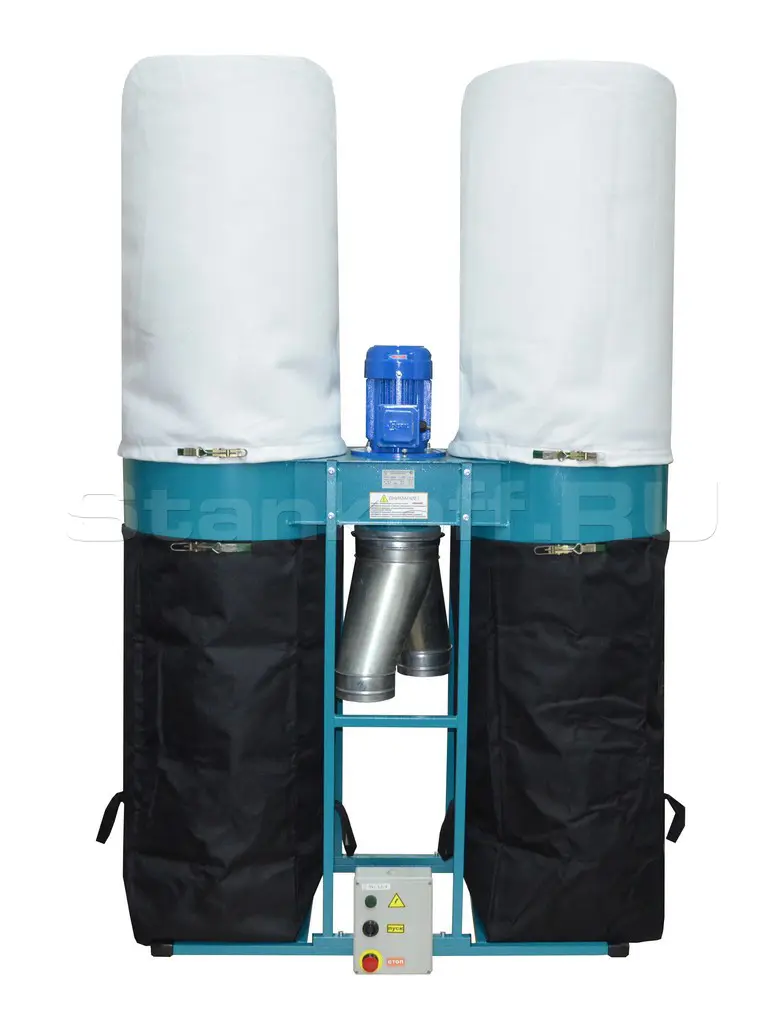

Пылеулавливающая установка УВП-С 3000К

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Предназначена для удаления не склонных к слипанию материалов в продолжительном режиме работы, в условиях столярных (C) и лесопильных производств с обработкой пиломатериала естественной влажности.

Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых твёрдых элементов не должна превышать 70 мм.

Соединение установки с деревообрабатывающим оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Отсутствует функция уборки пола.

В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

Область применения

  1. Деревообработка, столярные производства, лесопильные производства с обработкой пиломатериала естественной влажности;
  2. Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
  3. Производство пластиковых, алюминиевых окон и дверей;
  4. Допускаются к использованию в школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности;

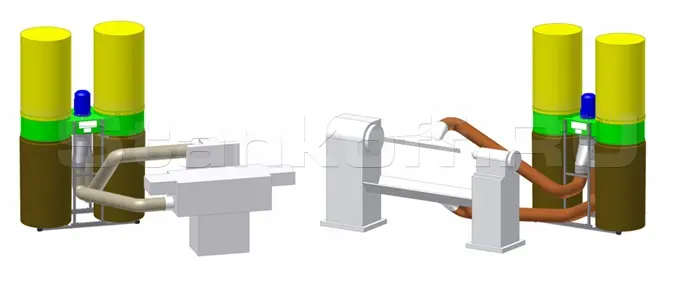

Схемы присоединения

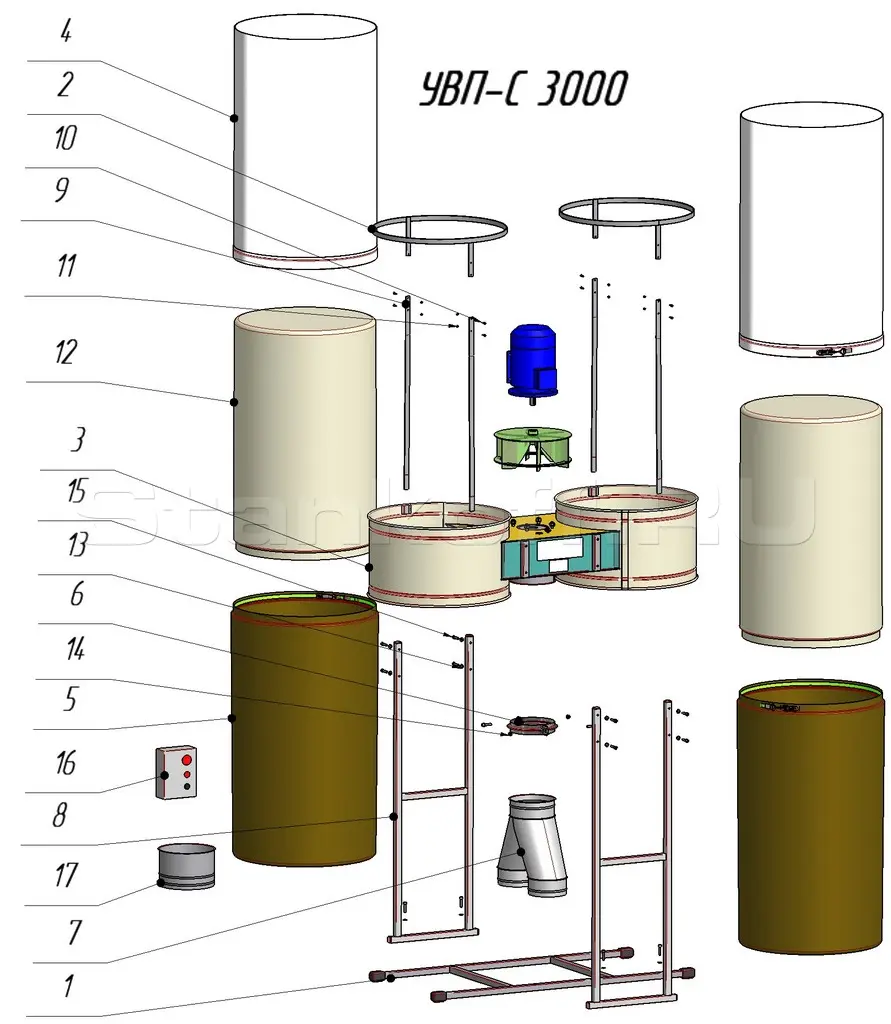

Устройство и комплект поставки

Комплектация УВП-С 3000К

Поз. Кол. Обозначение
1 1 Основание
2 2 Обод
3 1 Корпус в сборе с электродвигателем, крыльчаткой, патрубком
4 2 Фильтр МС580х1100/К
5 2 Мешок накопительный МС580х1100
6 1 Бандаж 180
7 1 Коллектор 225-2х160
8 2 Ножка
9 4 Стойка
10 8 Болт M5x16
11 8 Гайка М5 самоконтрящаяся
12 2 Предфильтр МС580х950
13 16 Шайба 8
14 2 Гайка М8 самоконтрящаяся
15 14 Болт M8x35
16 1 ПЗУ (пускозащитное устройство)
17 1 Переход 223

Правила подбора установки

При подборе установки следует обратить внимание на следующие параметры:

  1. Производительность, которую должена обеспечивать установка для нормальной работы станка (оборудования) (м3/час);
  2. Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с);
  3. Создаваемое разряжение на входе (Па);
  4. Количество патрубков и их геометрические параметры для подсоединения воздуховодов;
  5. Наличие в комплектации электро-пусковой аппаратуры.

Отличительные особенности установки

  1. Аспирационное оборудование промышленного назначения, для эксплуатации в продолжительном режиме работы;
  2. Фильтры – использование фильтровального материала с каландрированной поверхностью значительно повышает эффективность очистки и увеличивает срок эксплуатации фильтровальных элементов. Класс фильтра F5;
  3. Чистый воздух – Степень очистки воздуха составляет – 99,9%;
  4. Высокие скоростные потоки всасываемого воздуха до 43 м/с;
  5. 100% экономия тепла за счёт циркуляции воздуха внутри помещения;
  6. Защита от перегрузок – установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок;
  7. Удобство подсоединения к станку – возможность расположения корпуса аспирационной установки выходным патрубком вниз или вверх;
  8. Удобство при выгрузке – мешок-накопитель оснащен хомут-ремнём с замком имеющим регулировку натяжения и предусмотрены ручки, что позволяет осуществить его снятие и установку одним человеком;
  9. Длительный срок эксплуатации – использование материалов и комплектующих высокого качества, надёжное соединение конструкции с опорной рамой, детали установки покрыты ударопрочной, коррозионностойкой высокотемпературной порошковой краской;
  10. Виброизоляция – применение виброизоляционных опор позволяет уменьшить вибрацию и повысить устойчивость установки;
  11. Высокое качество – контроль качества на всех этапах производства, вся выпускаемая продукция сертифицирована;

Страна изготовления: Россия

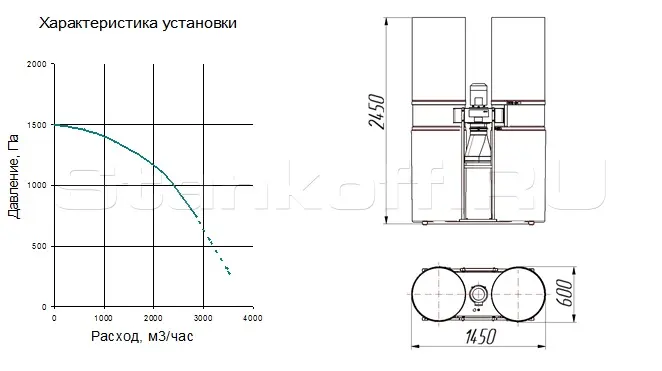

Максимальная пропускная способность, м3/час 3150
Максимальный скоростной поток, м/с 22
Разрежение установки Рст, Па 1500
Диаметр входного патрубка, мм 225
Количество фильтров; шт. 2
Площадь фильтрования, м2 4,8
Номинальный среднемедианный размер улавливаемых частиц, мкм 20
Класс фильтра F5
Степень очистки воздуха не менее, % 99,9
Количество накопительных мешков, шт. 2
Объем накопительных мешков, м3 0,5
Уровень звуковой мощности (max), дБ 88
Диаметр колеса вентилятора, мм 335
Частота вращения вентилятора, об/мин 2860
Номинальная мощность, кВт 3
Максимальный потребляемый ток, А 6,2
Напряжение, В 380
Род тока питающей сети переменный, трехфазный
Масса, кг (не более) 75
Габаритные размеры, мм:
длина
ширина
высота

1450
600
2450
Размеры тары, м:
длина
ширина
высота

1,5
0,65
0,65
Масса брутто, кг (не более) 98
