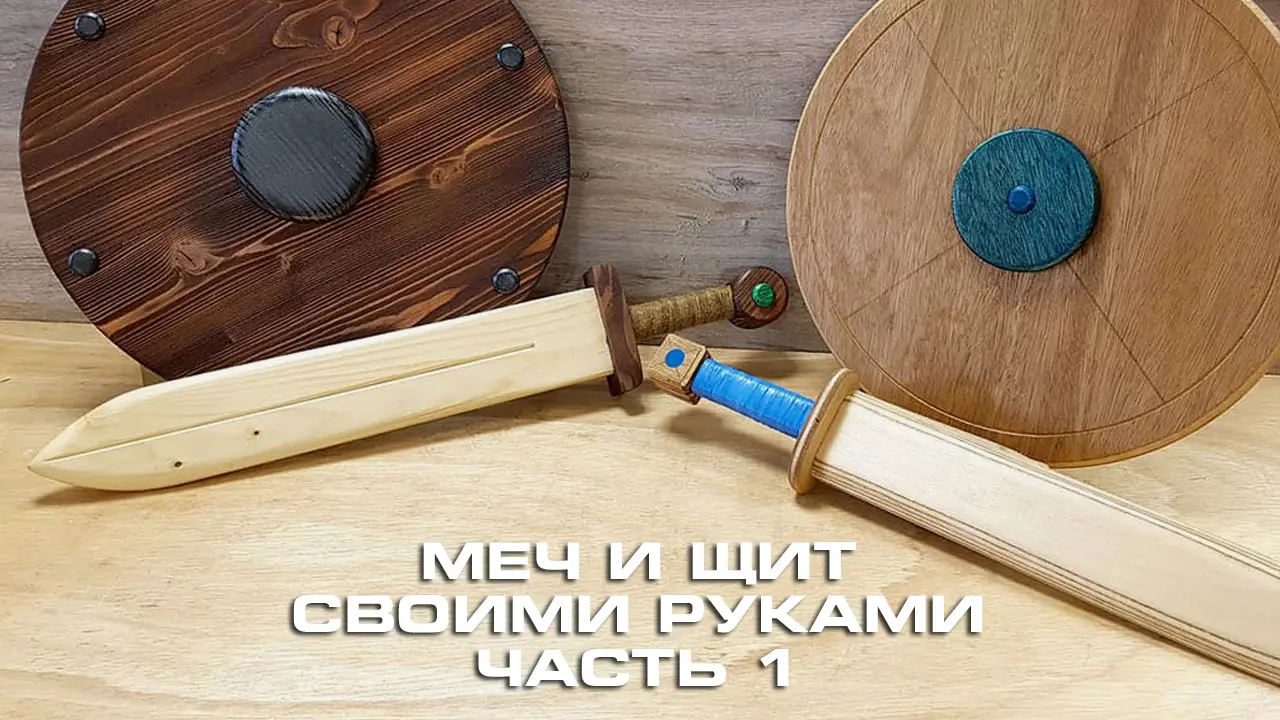

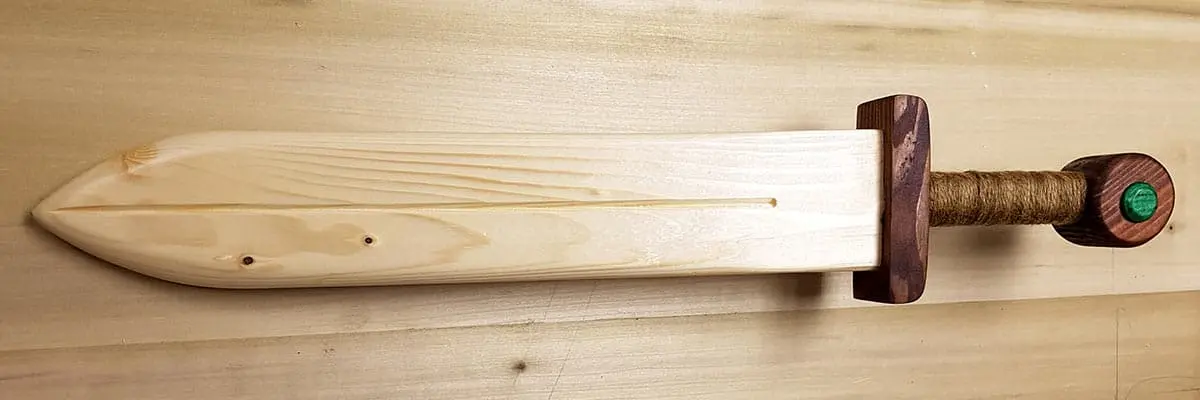

Меч и щит для ребенка своими руками [Часть 1]

Этот проект разработан для мастеров по деревообработке среднего уровня, весь проект целиком сделан из одного поддона. Идеально подходит для юного рыцаря или сказочной принцессы, попробуйте сделать данный проект со своим ребенком, главное помните о правилах безопасности при работе со станками.

Инструменты и оборудование:

  • Ручная пила;
  • Лобзик;
  • Рулетка;
  • Угольник;
  • Железная линейка;
  • Ленточная пила;
  • Полукруглый рашпиль;
  • Фреза Форстнера FISCH WAVE;
  • Cверлильный станок или дрель со стойкой;
  • Тиски для дрели;
  • Поперечная пила;
  • Ленточная шлифовальная машина;
  • Инструмент Flexcut SK Vee;
  • Пазовая фреза;
  • Столярный рубанок "spokeshave";
  • Циркуль;
  • Зенковка универсальная;
  • Спиральные сверла по дереву;
  • Сверла Форстнера;
  • Плоский зажим для створки, 3 шт.;
  • Дюбели;
  • Защитные очки;
  • Одноразовый респиратор;
  • Респиратор с принудительным давлением;

Материалы:

  • Поддон;
  • Краска;
  • Клей для дерева;
  • Кисточка для клея;
  • Клей ПВА;
  • Масло для отделки;
  • Маркер;
  • Шнур, нитка или лента;

Эта классическая игрушка порадует любого отважного ребенка, и это отличный способ использовать обрезки поддонов, которые есть в вашей мастерской. Займитесь творчеством и сделайте для ребенка меч и щит!

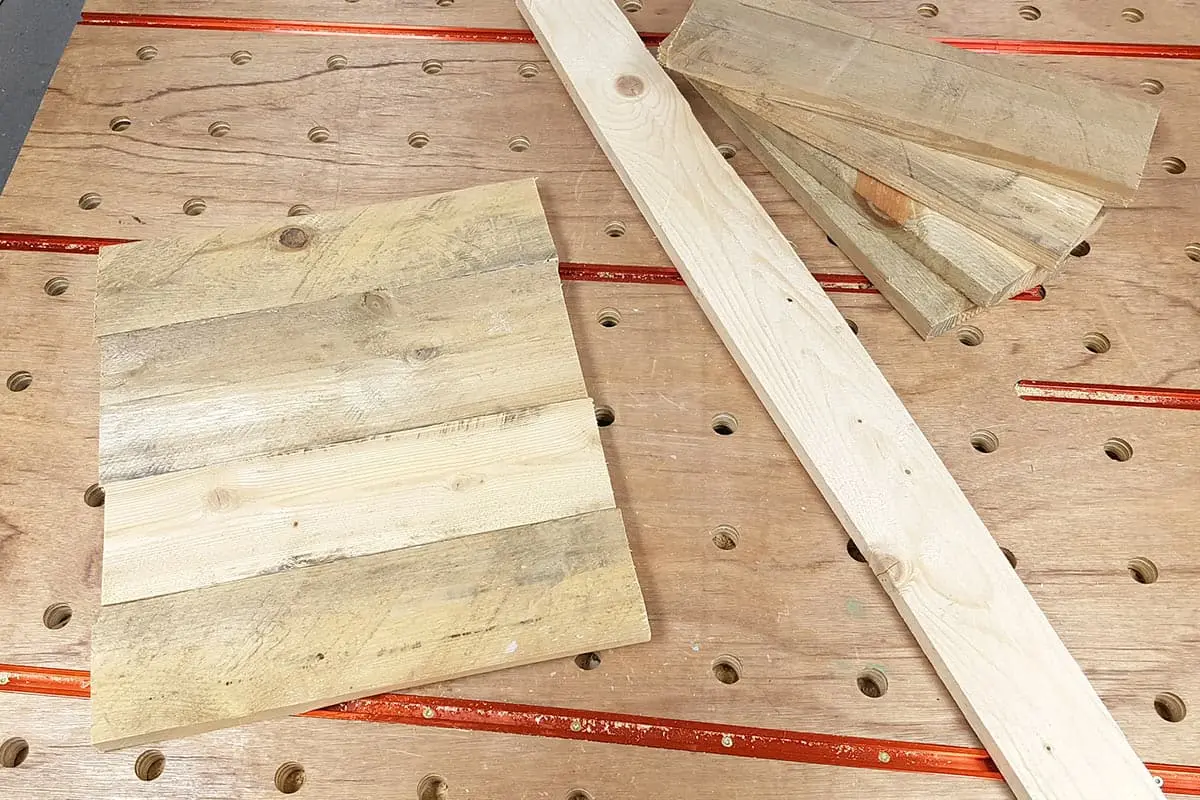

Шаг 1: Выбор материалов

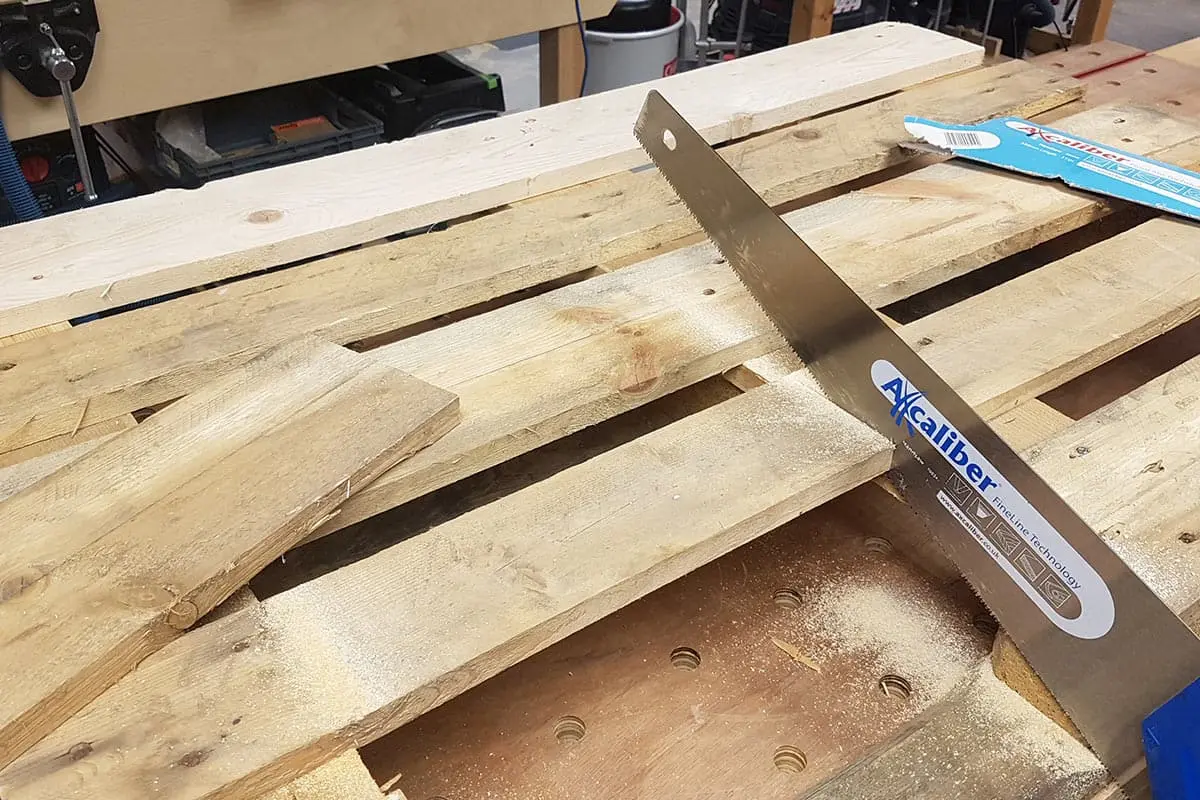

По своей природе поддоны прочны. Обычно их очень трудно разделить на отдельные доски. Однако для этого проекта требуется только одна доска полной длины для меча и несколько более коротких досок для щита. Доски от поддона легко разрезать ручной пилой или лобзиком, если он у вас есть.

Шаг 2: Вырезаем и придаем форму лезвию меча

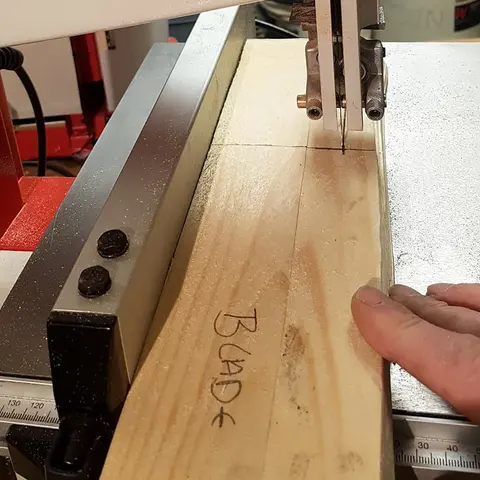

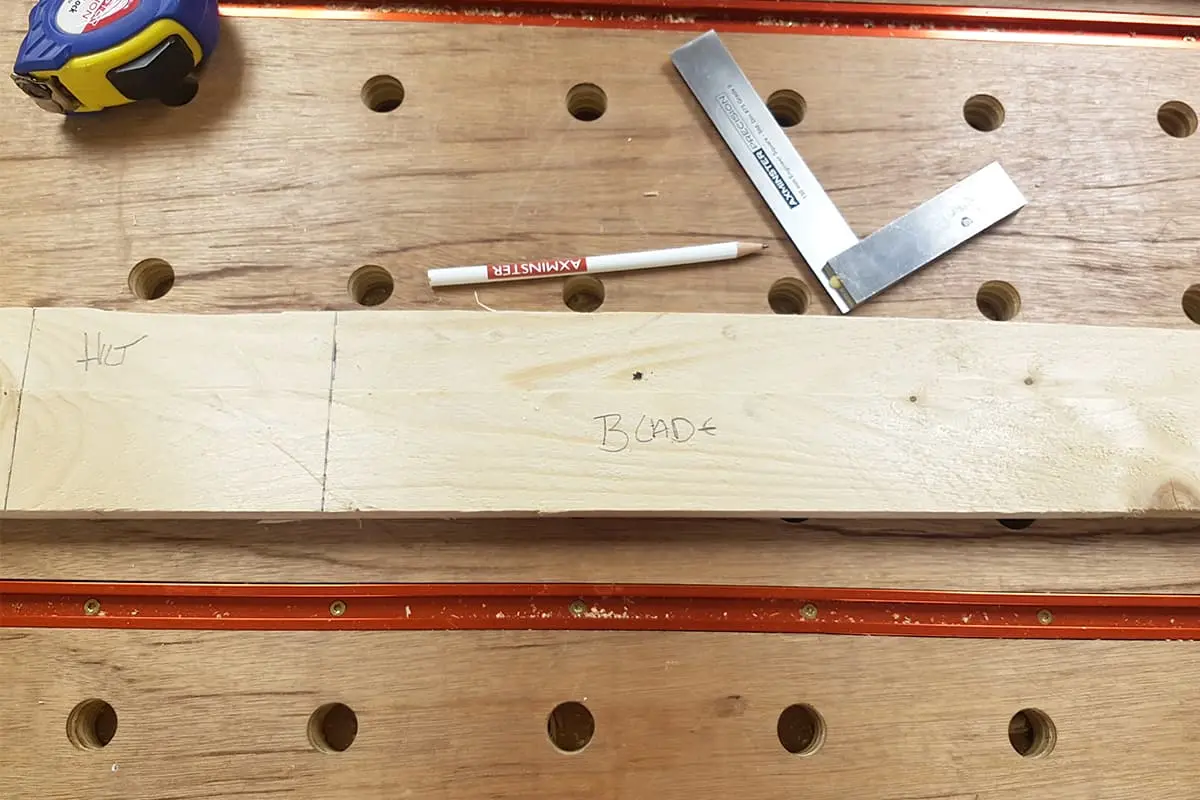

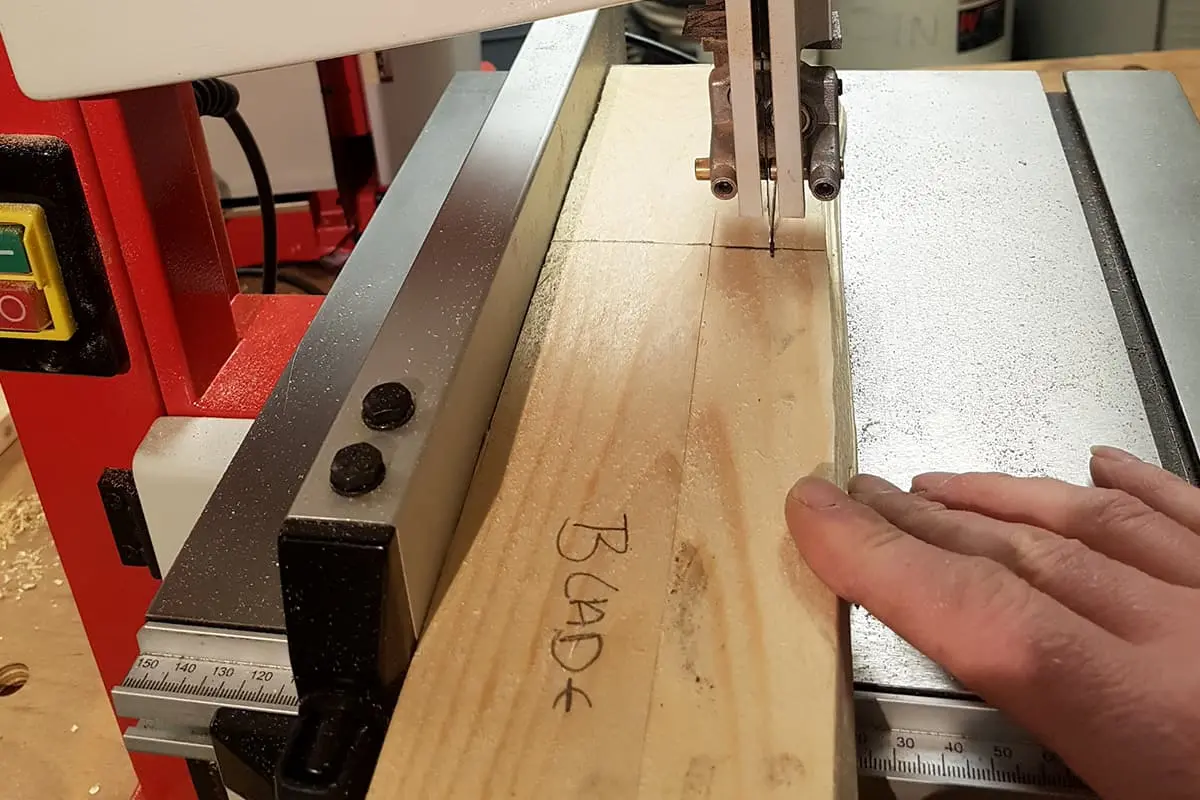

В целом, длина меча составит около 540 мм от кончика лезвия до рукояти. Сначала сделайте прямоугольник на расстоянии 130 мм, это будет эфес меча, состоящий из гарды, рукояти и навершия. Теперь необходимо решить, какой ширины должно быть лезвие. В нашем варианте мы решили выбрать ширину 70 мм. На этом этапе доску, вероятно, придется обрезать до 70 мм по всей длине. Для этой задачи идеально подходит ленточная пила, однако подойдет и ручная. Получив доску нужной ширины, отметьте центральную линию по всей длине.

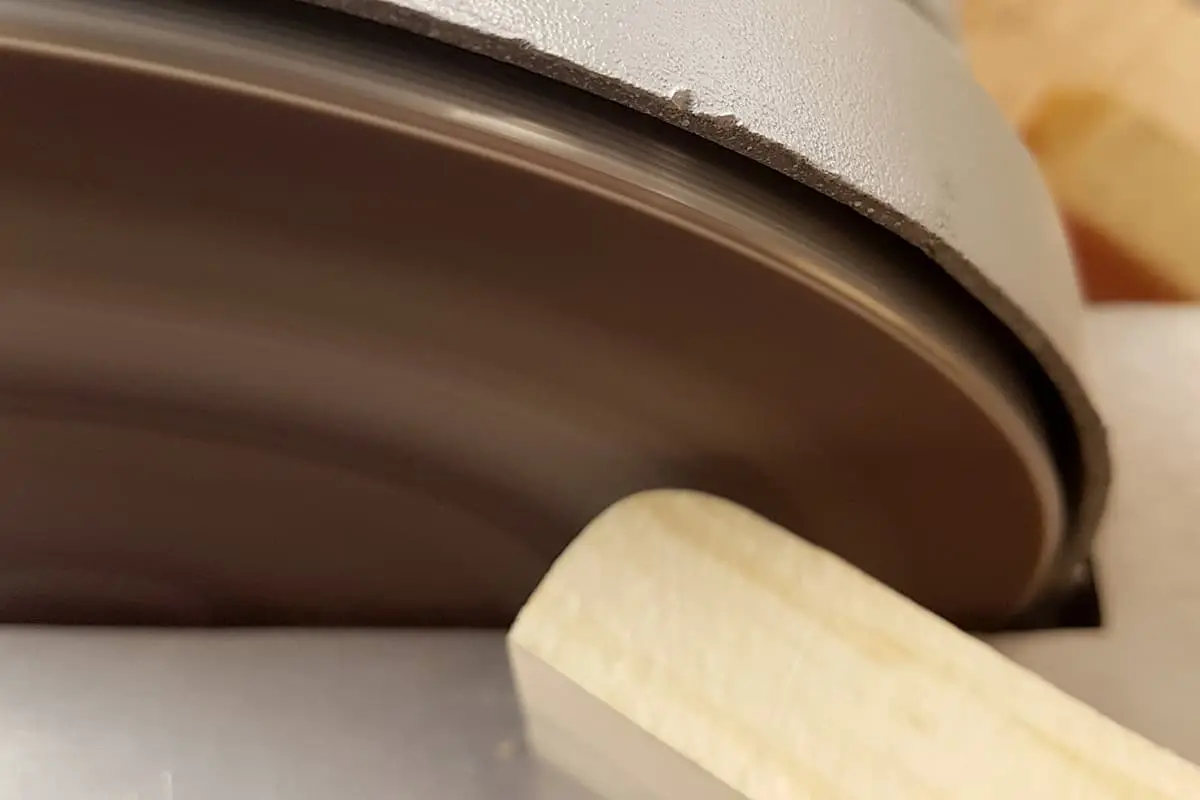

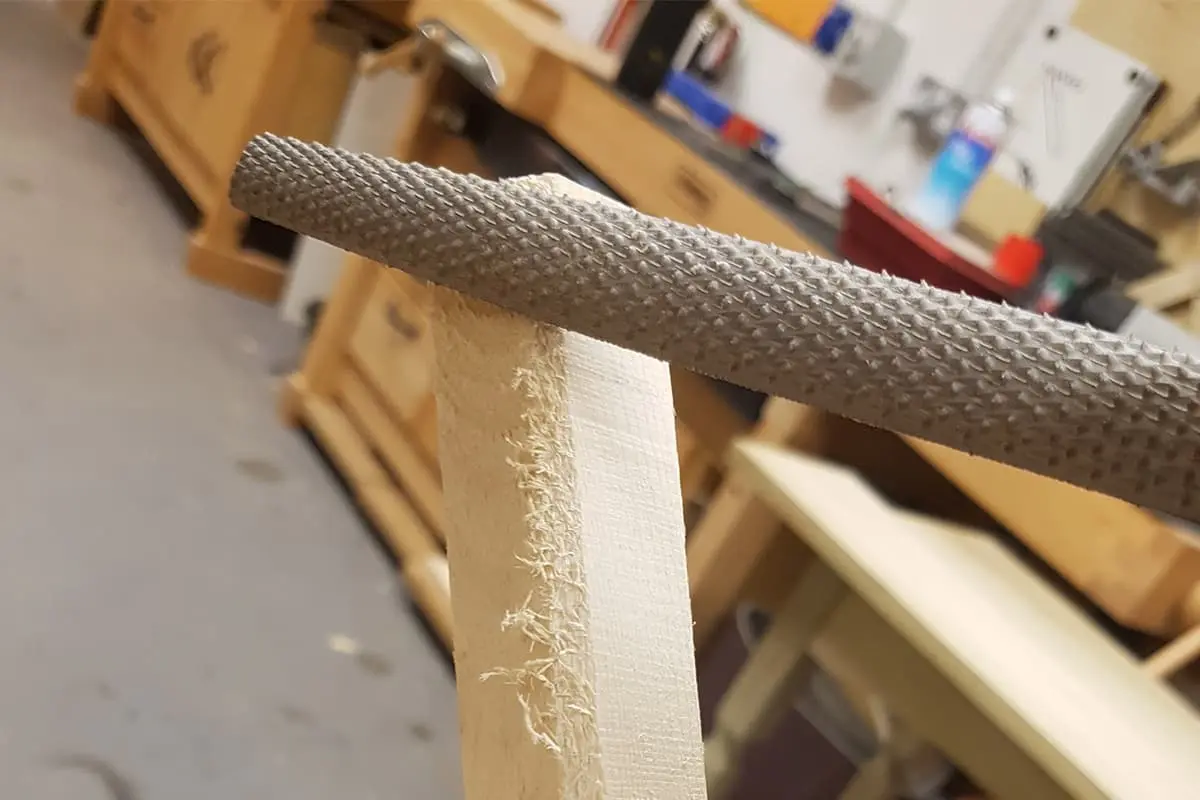

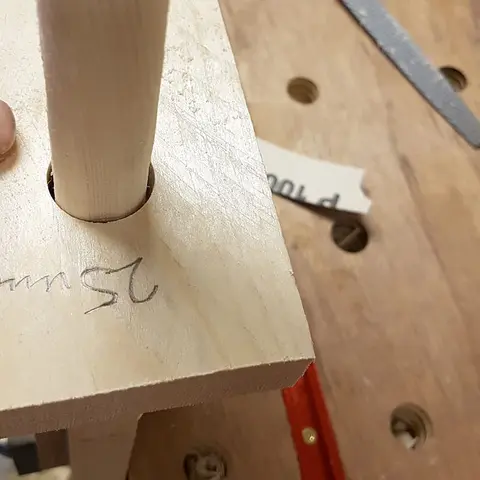

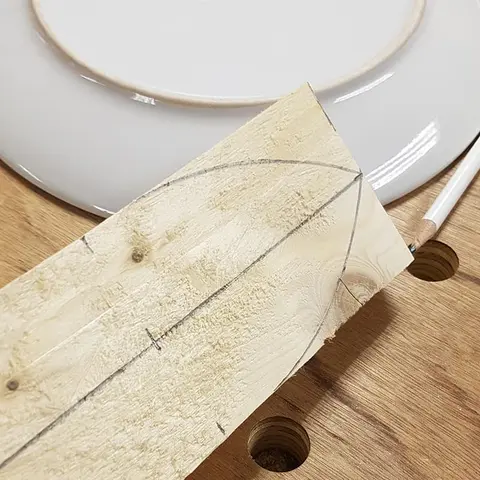

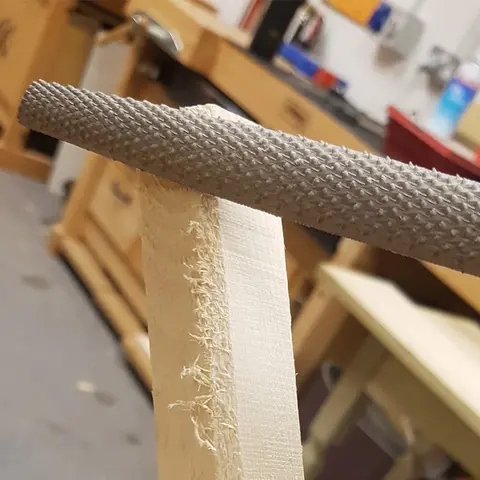

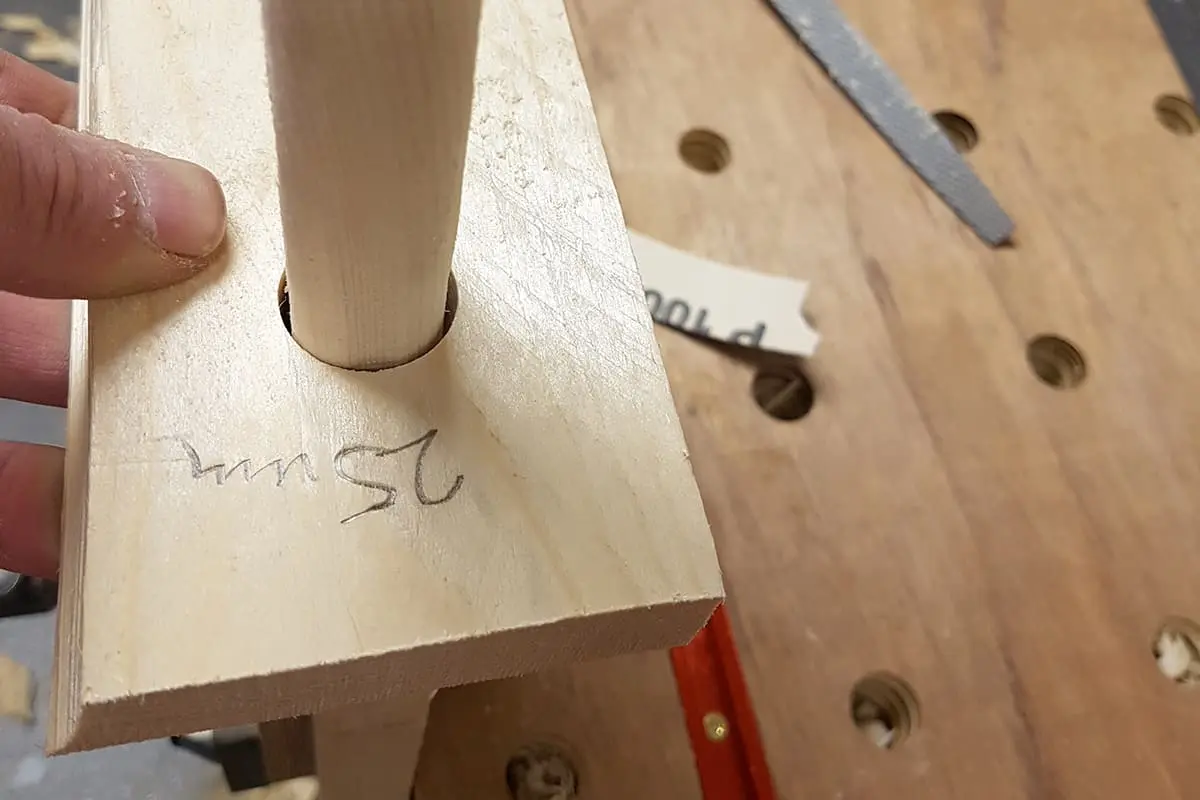

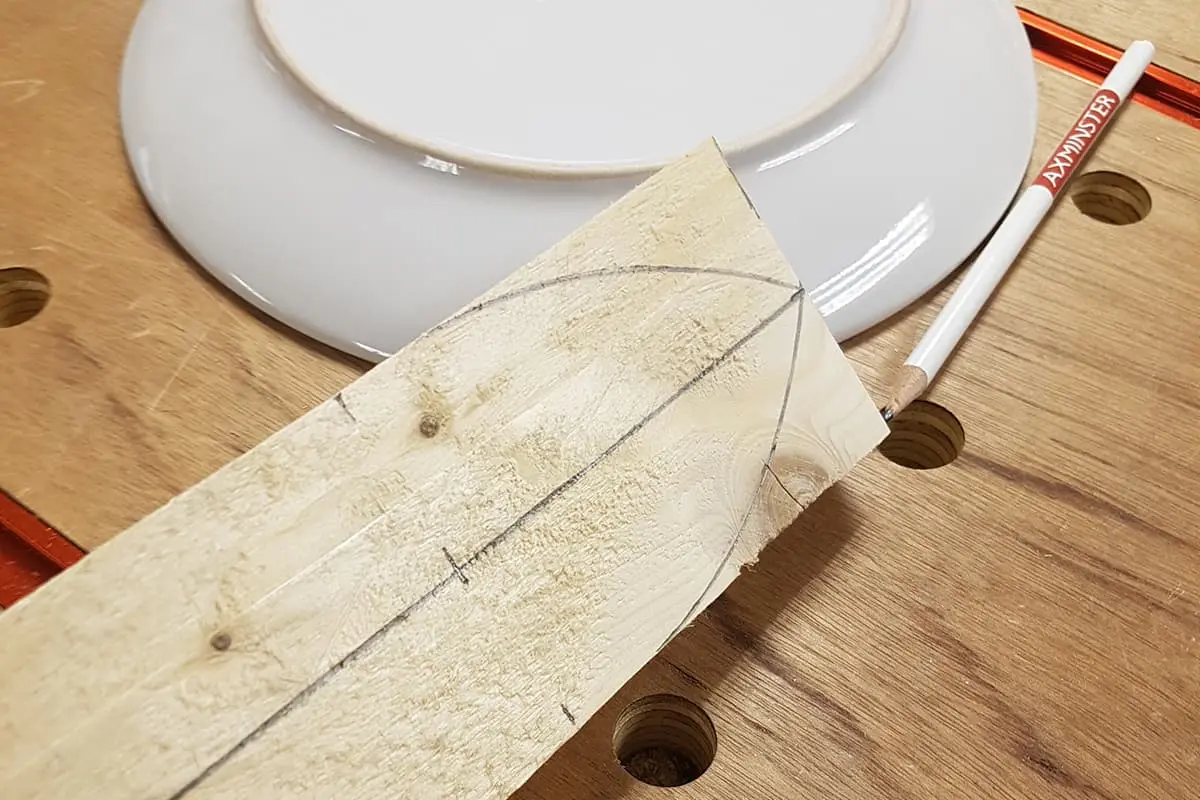

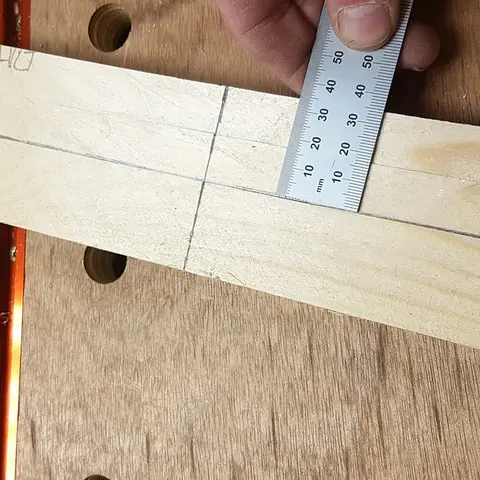

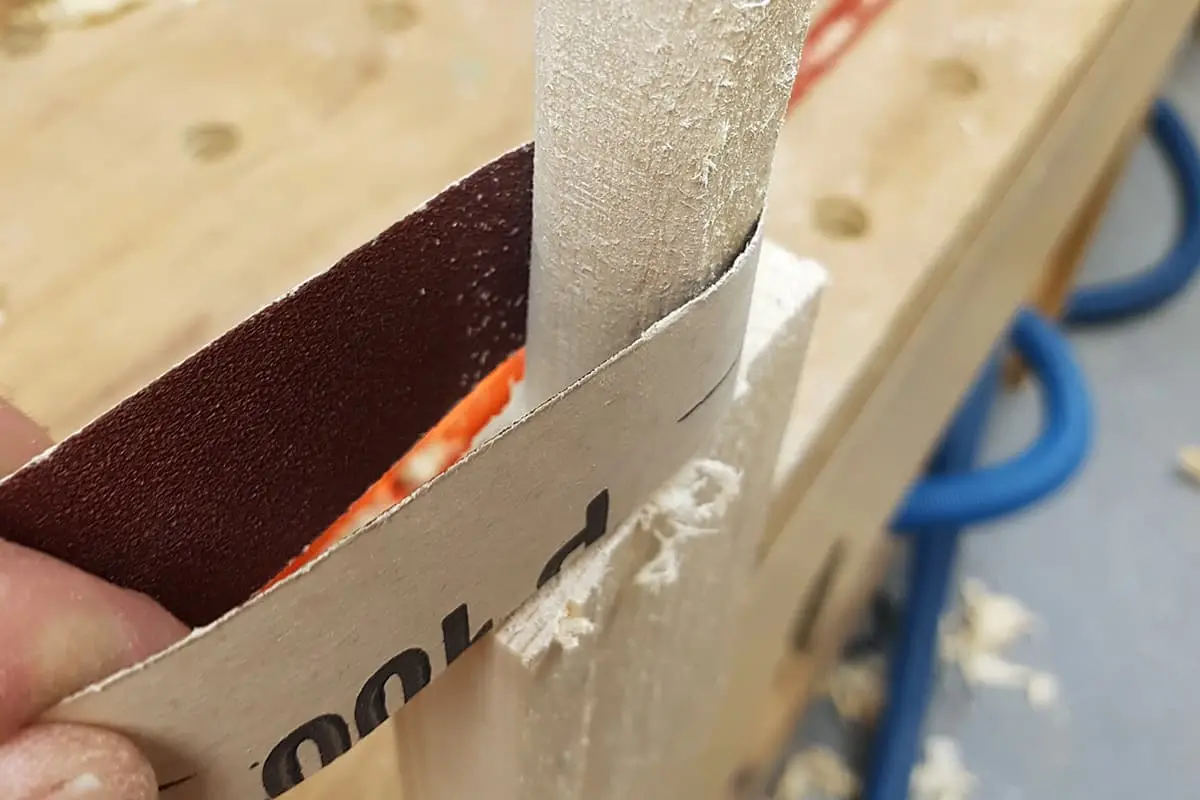

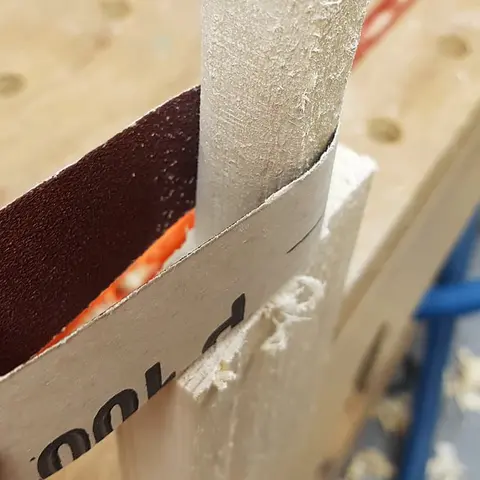

Чтобы сформировать рукоятку (эфес), разметьте на ней центральную часть. Она должна быть равна толщине доски поддона. В нашем примере это 22 мм. Теперь, используя ленточную или ручную пилу, аккуратно распилите рукоять, следуя отмеченным карандашом линиям. Вырезав грубую форму рукояти, используйте рашпиль по дереву и наждачную бумагу, чтобы немного закруглить углы. Следите за тем, чтобы не удалить слишком много материала, поскольку он должен соответствовать 25-миллиметровому центральному отверстию в крестовине. Здесь мы предлагаем просверлить 25-мм отверстие сверлом Форстнера в куске дерева для проверки. Чтобы разметить изогнутый кончик меча, используйте циркуль или что-нибудь из мастерской, что даст вам красивый изгиб клинка. В нашем случае идеально подошла столовая тарелка!

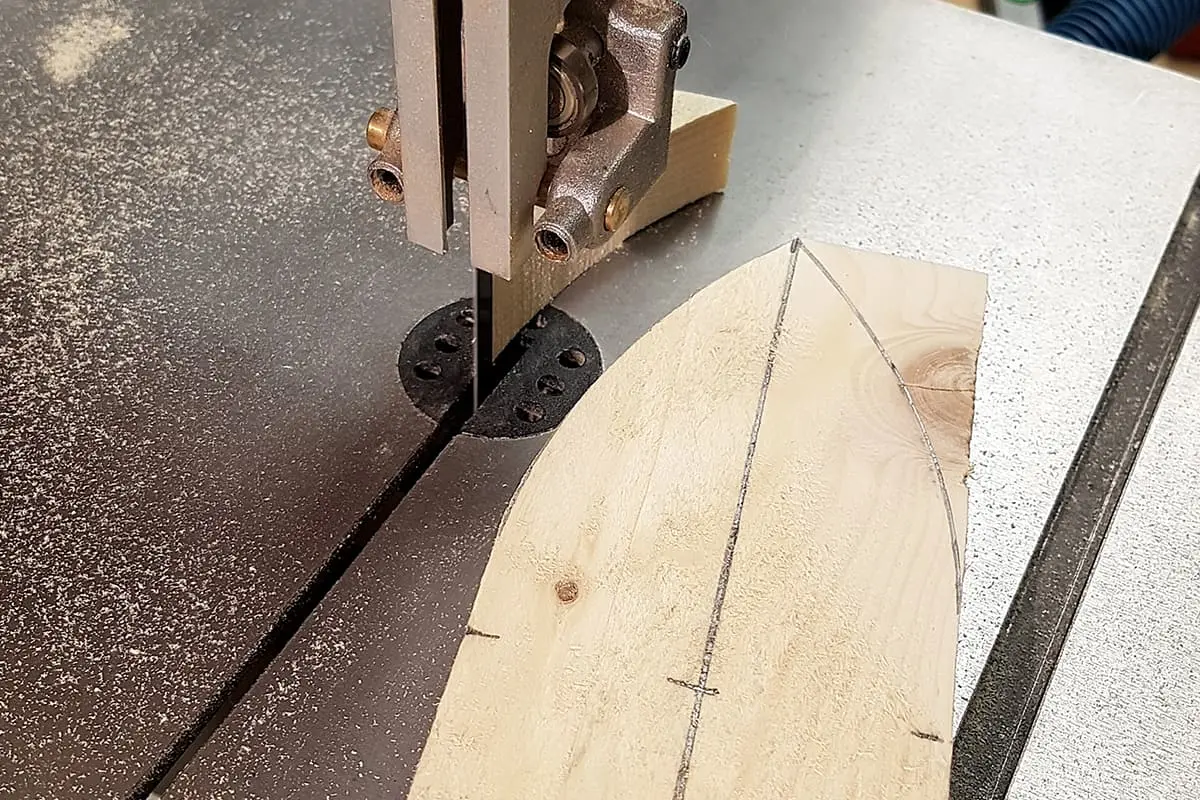

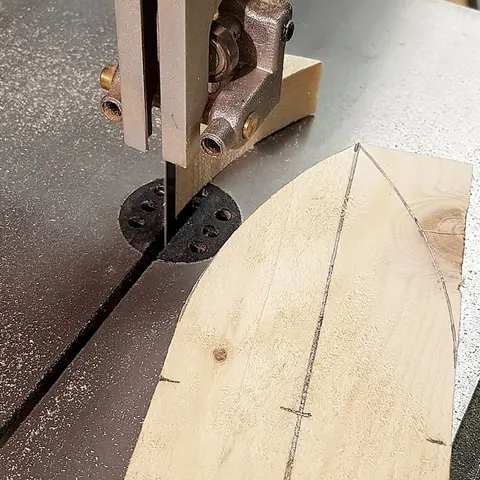

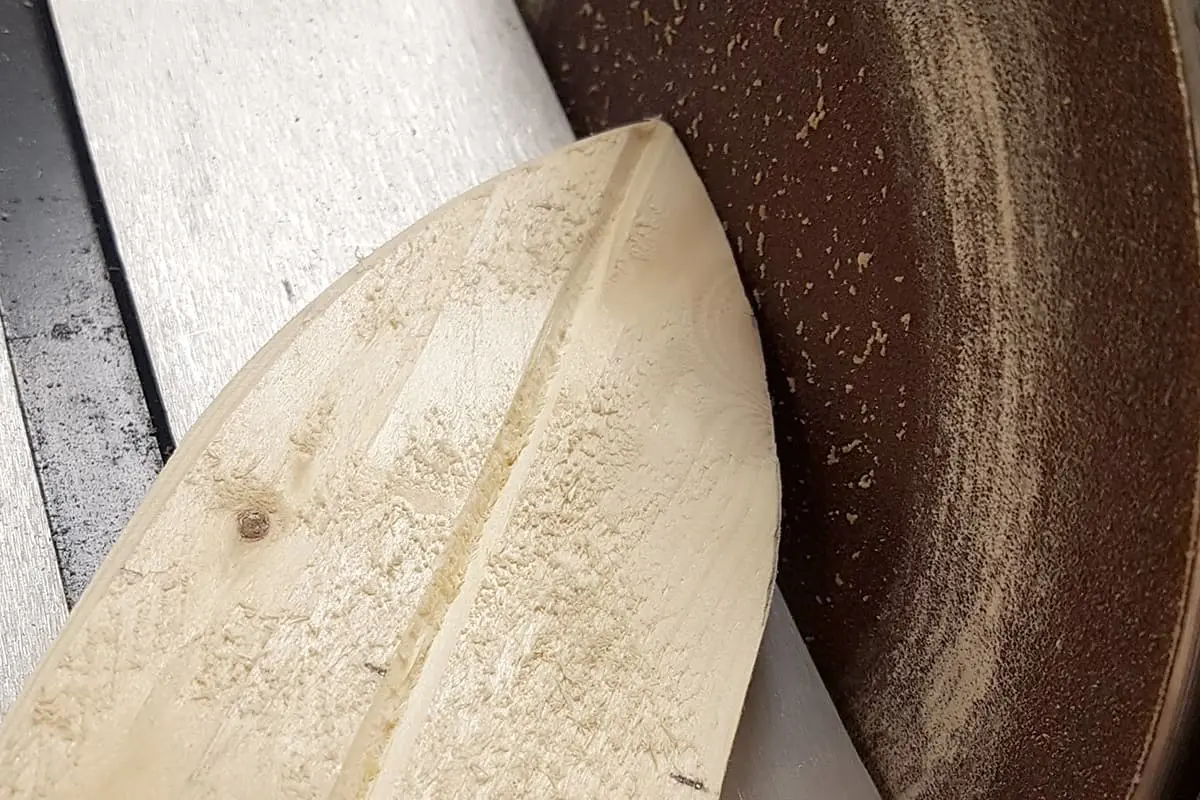

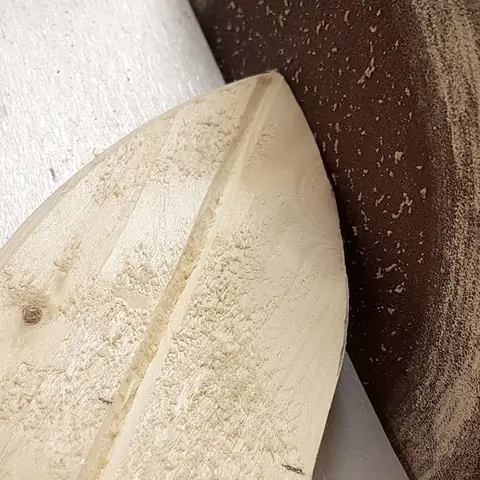

Затем аккуратно вырежьте кривую вручную или на ленточной пиле, а затем отшлифуйте до гладкого ровного острия.

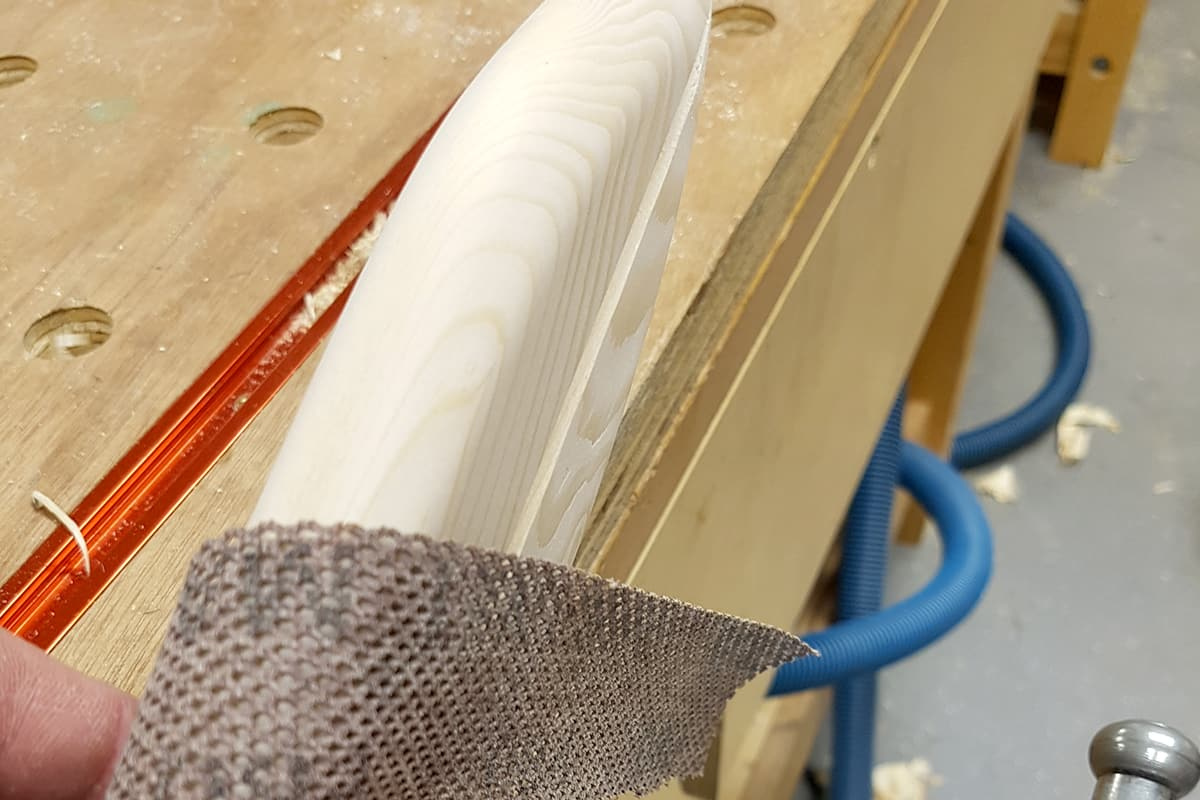

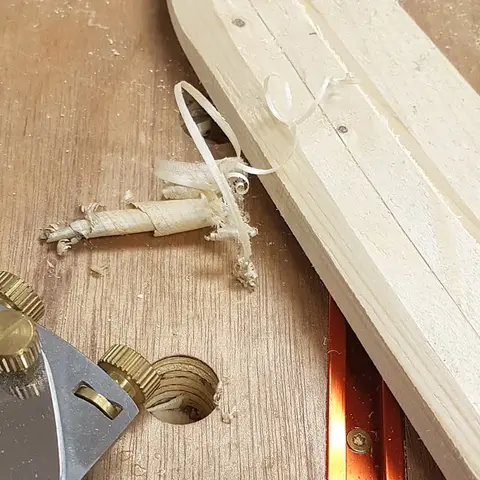

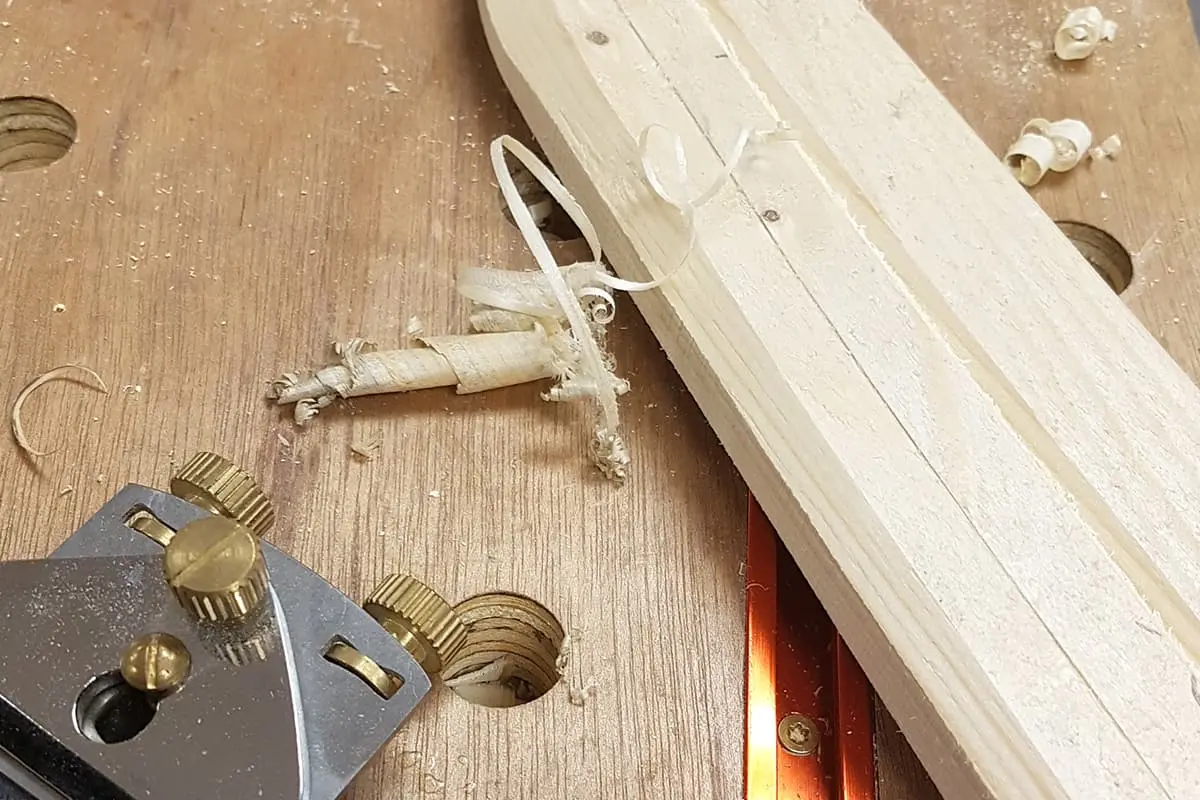

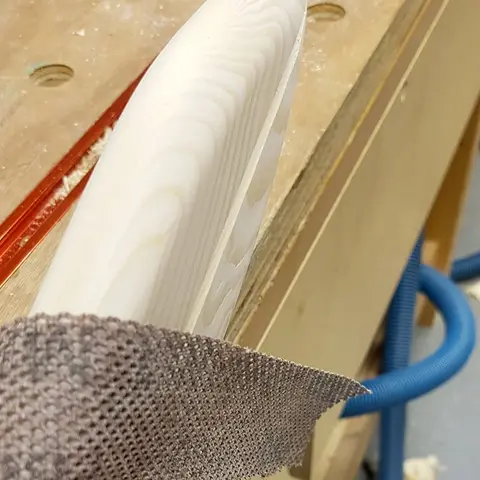

Наконец, для лезвия меча используйте столярный рубанок "spokeshave" и наждачную бумагу, чтобы придать кромке лезвия форму острия. Поскольку это детская игрушка, не делайте его слишком острым. Отшлифуйте лезвие, используя абразив с зернистостью 150.

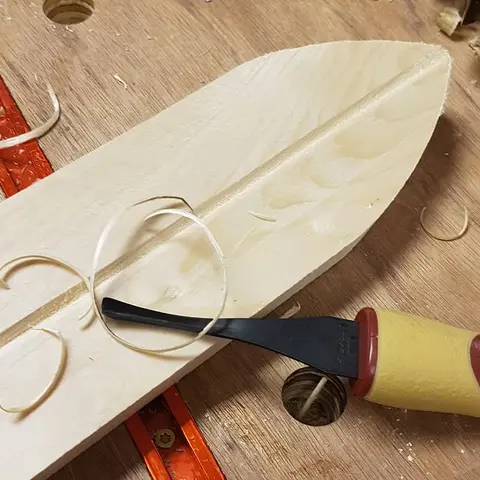

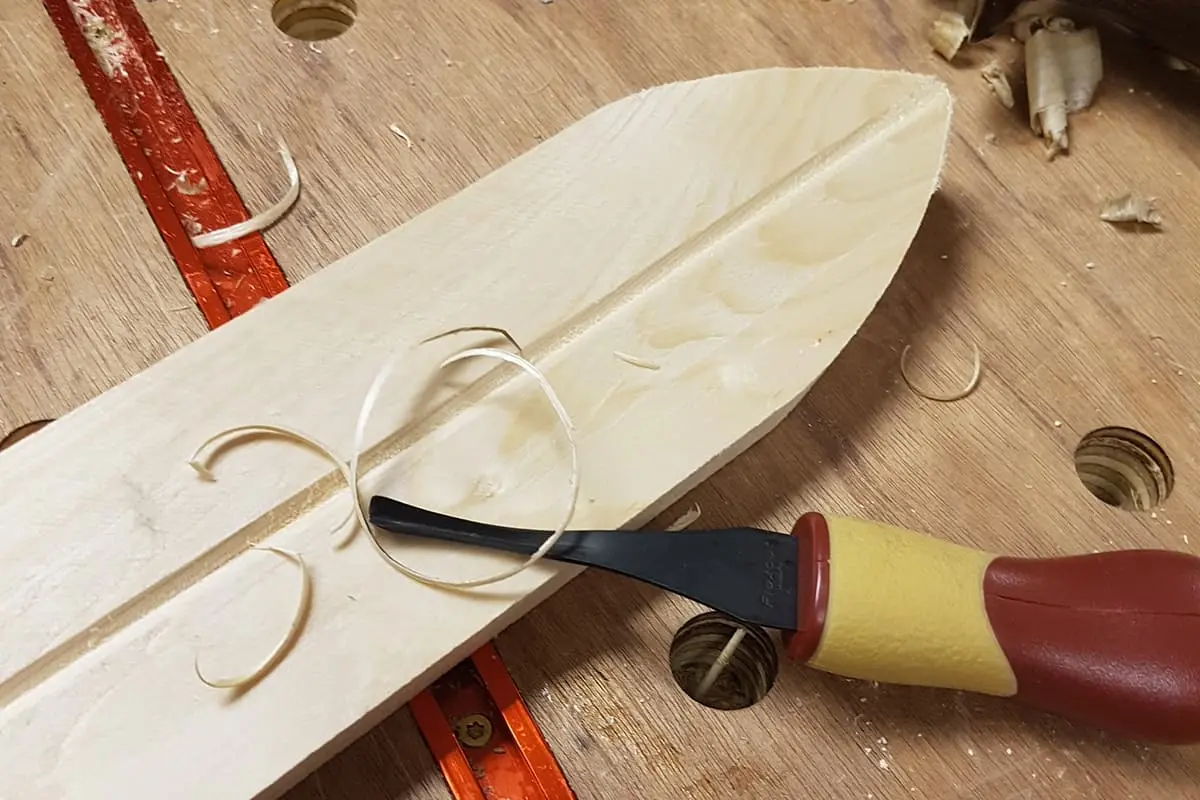

Чтобы создать более аутентичный меч, почему бы не вырезать или прорезать небольшой V-образный паз по всей длине середины лезвия? Это называется желоб, который не только отлично смотрится, но и помогает облегчить клинок.

Шаг 3: Поперечная гарда

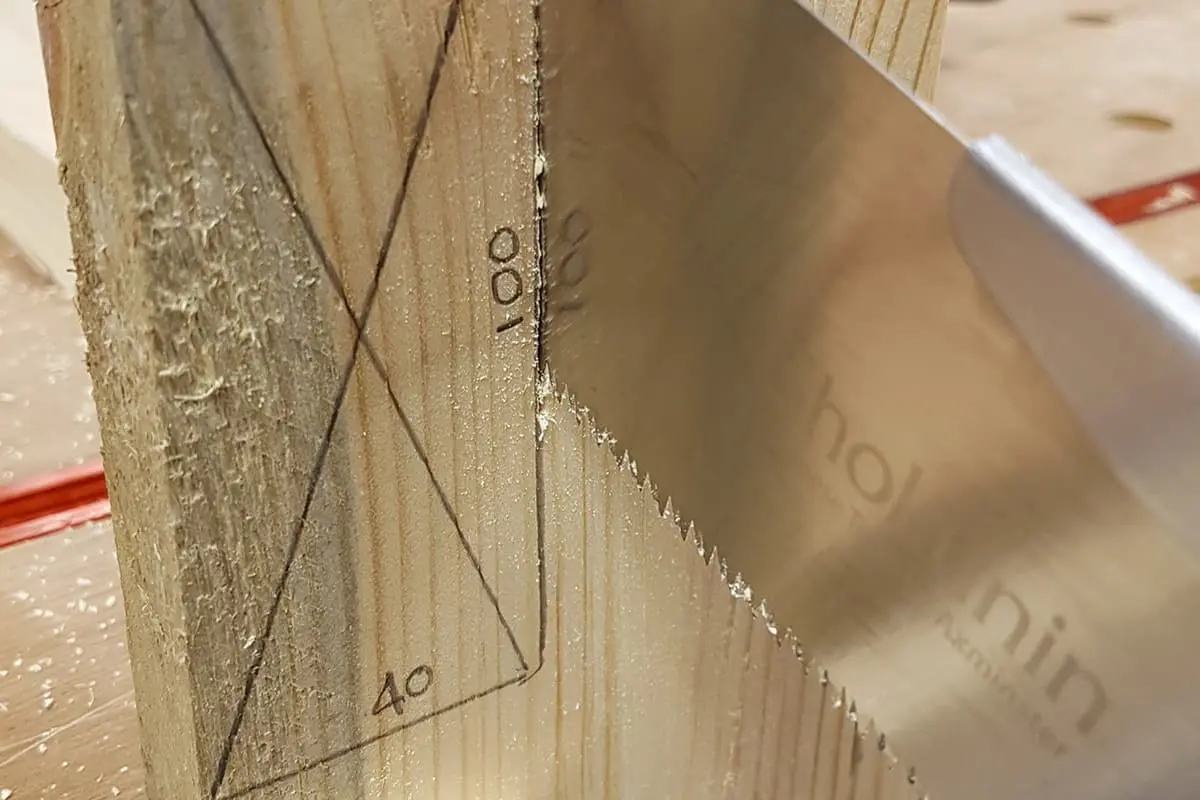

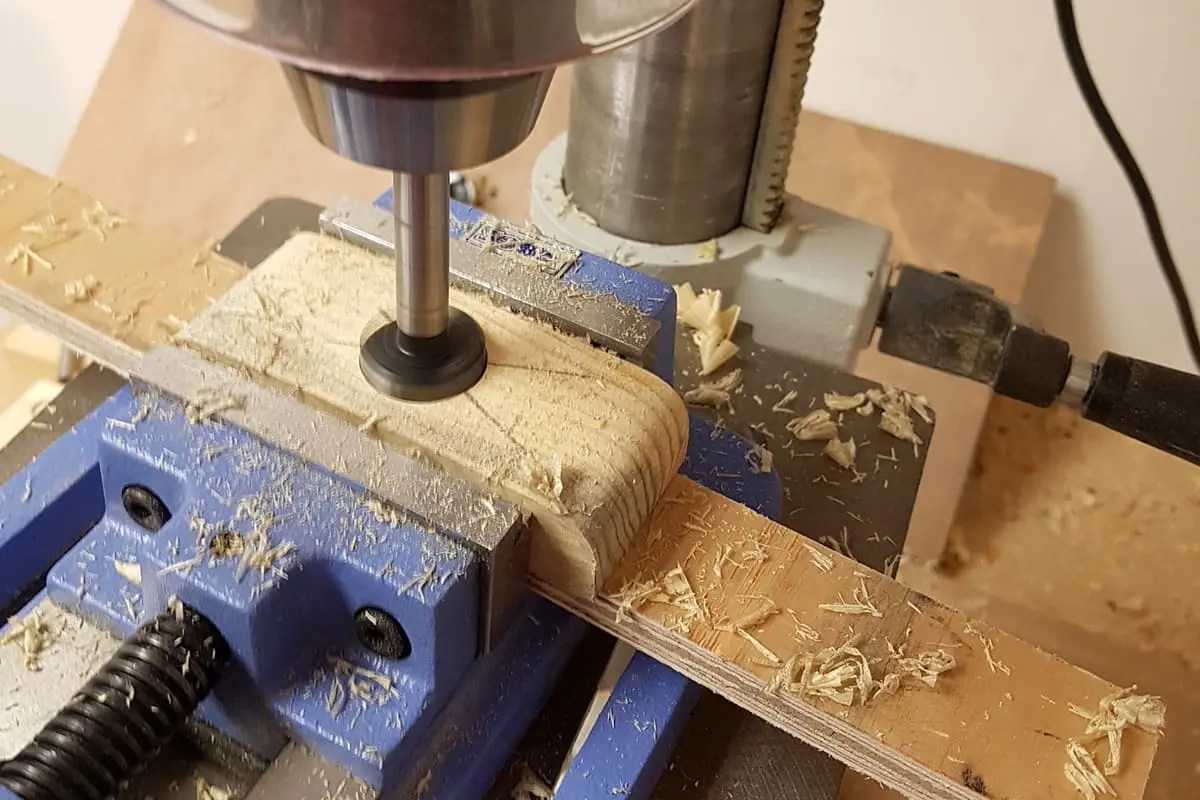

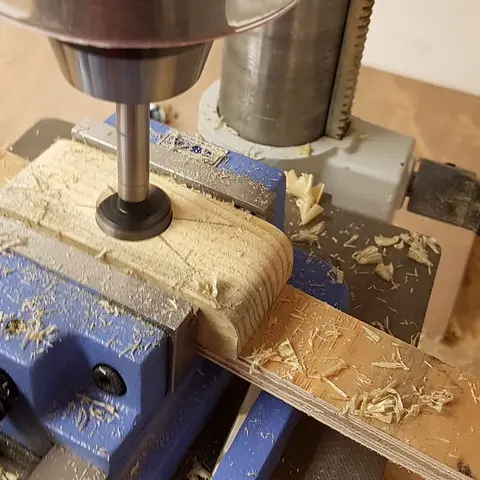

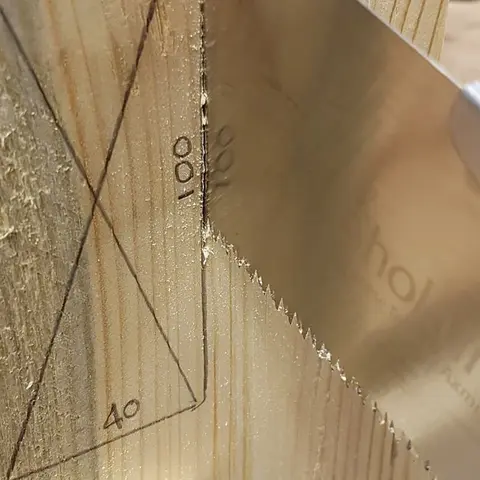

Используя небольшой отрезок паллетной доски, разметьте прямоугольник размером 100 мм x 40 мм. Отметьте центральную точку, соединив углы. Затем вырежьте прямоугольник для крестовины вручную. Для этой части мы использовали японскую поперечную пилу, но вы можете использовать ленточную пилу. Затем отшлифуйте верхние края, оставив нижнюю сторону плоской. Наконец, просверлите центральное отверстие диаметром 25 мм в крестовине с помощью сверла Форстнера и проверьте, как оно сидит.

Шаг 4: Навершие

Навершие - это верхняя часть рукояти. Оно предназначено для того, чтобы ваша рука не соскальзывала во время использования. В нашем примере мы остановили свой выбор на круглом луковичном навершии с некоторыми деталями в центре.

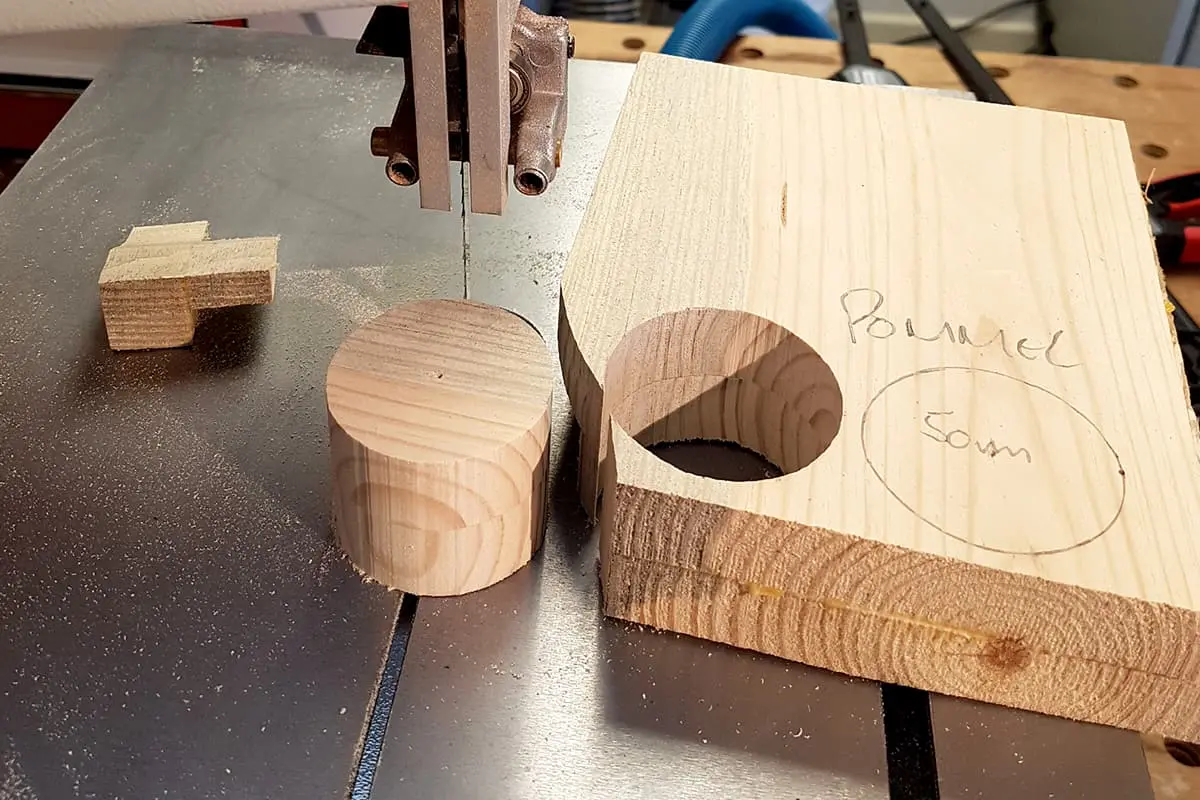

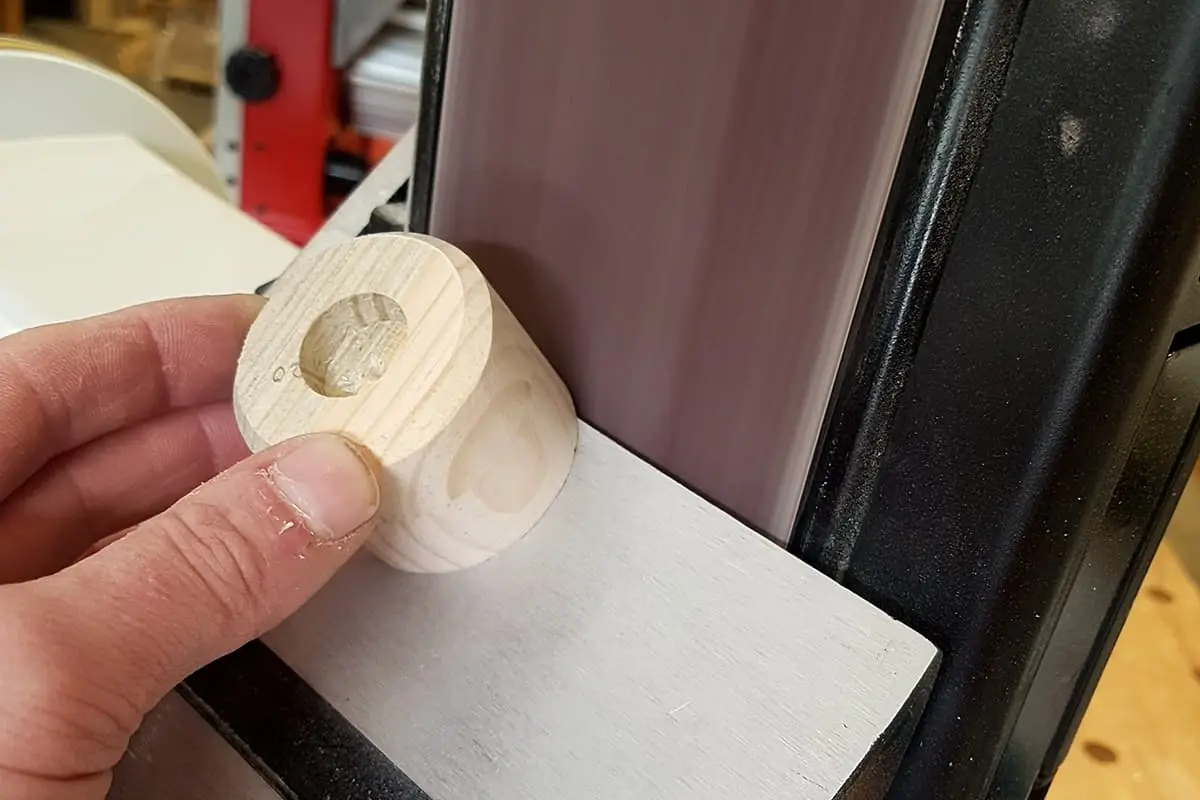

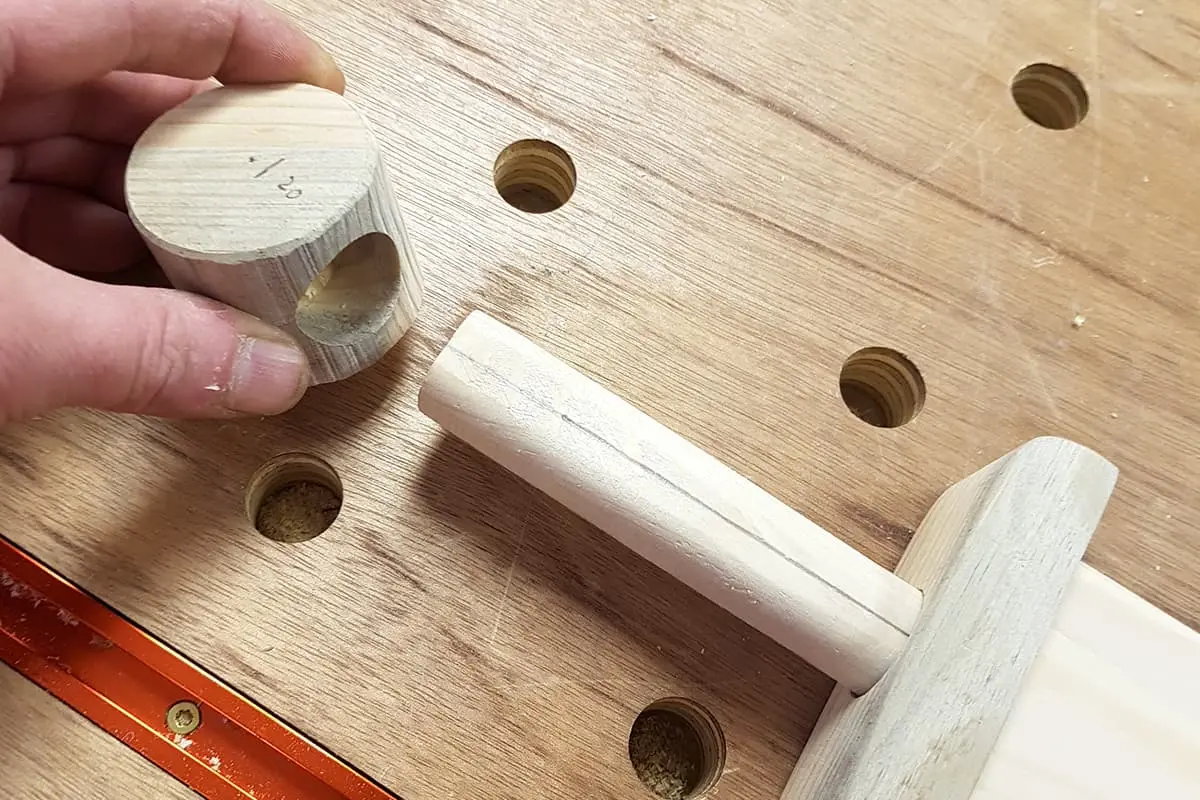

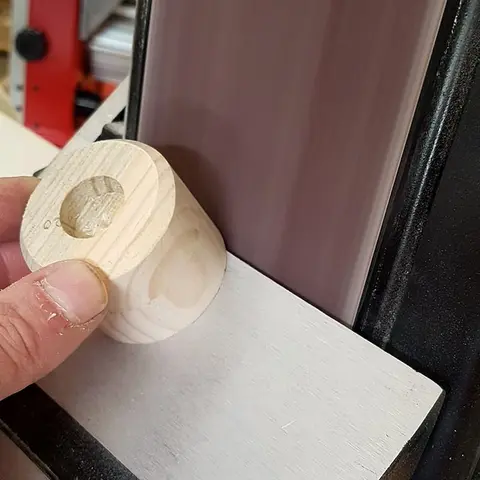

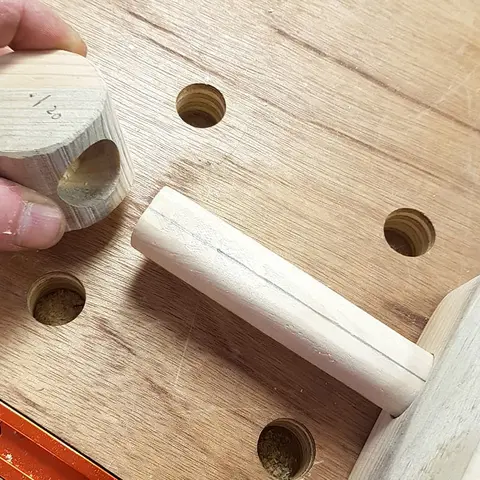

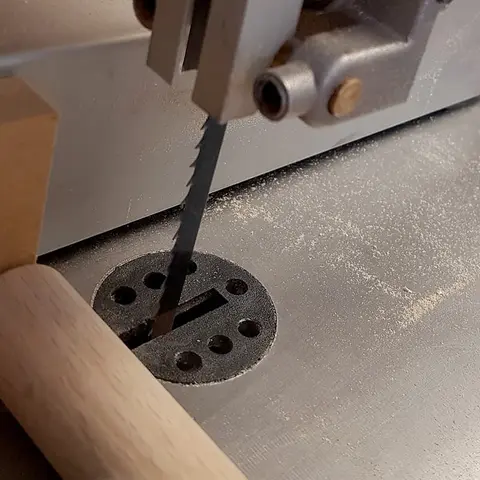

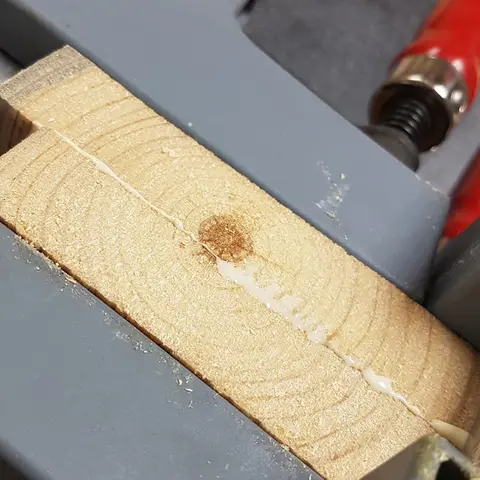

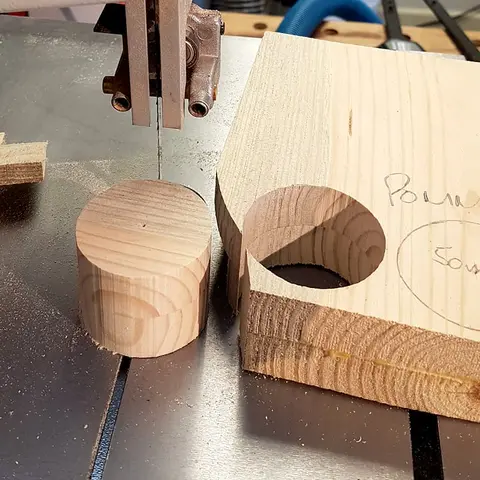

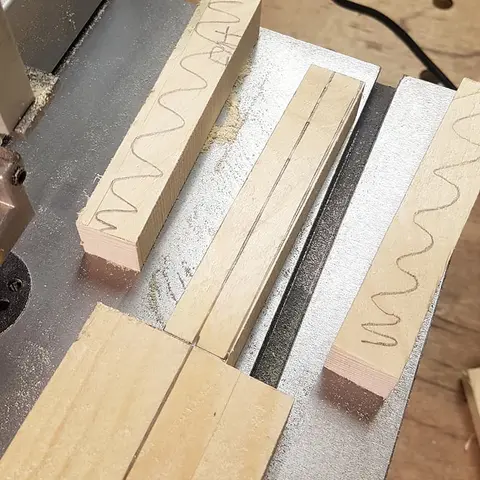

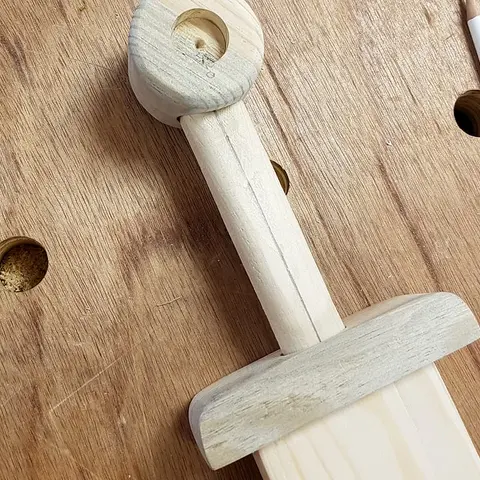

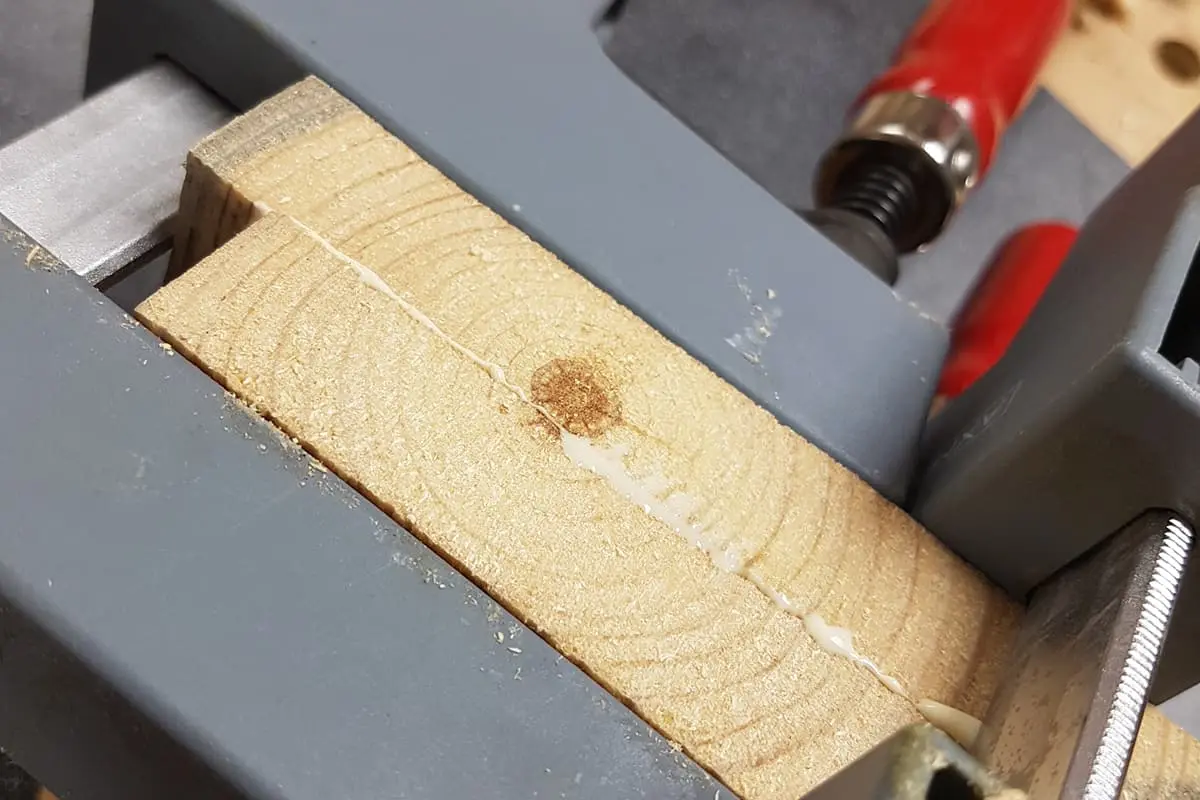

Поскольку это была довольно массивная часть меча, а древесина поддона, которая у нас была недостаточная толстая, мы решили склеить два небольших куска вместе, чтобы позже разрезать на ленточной пиле. Используя хороший клей ПВА, плотно зажмите два плоских куска поддонной древесины толщиной 22 мм. Оставьте их на несколько часов. После снятия с зажимов отметьте циркулем круг диаметром 50 мм. Затем аккуратно вырежьте его на ленточной пиле. Если у вас нет ленточной пилы или вы предпочитаете делать это вручную, вместо этого вы можете использовать ручную пилу. Просверлите отверстие диаметром 25 мм и глубиной 20 мм, используя то же долото Форстнера, затем подсушите рукоятку, чтобы проверить общую посадку.

Шаг 5: Сборка и отделка меча

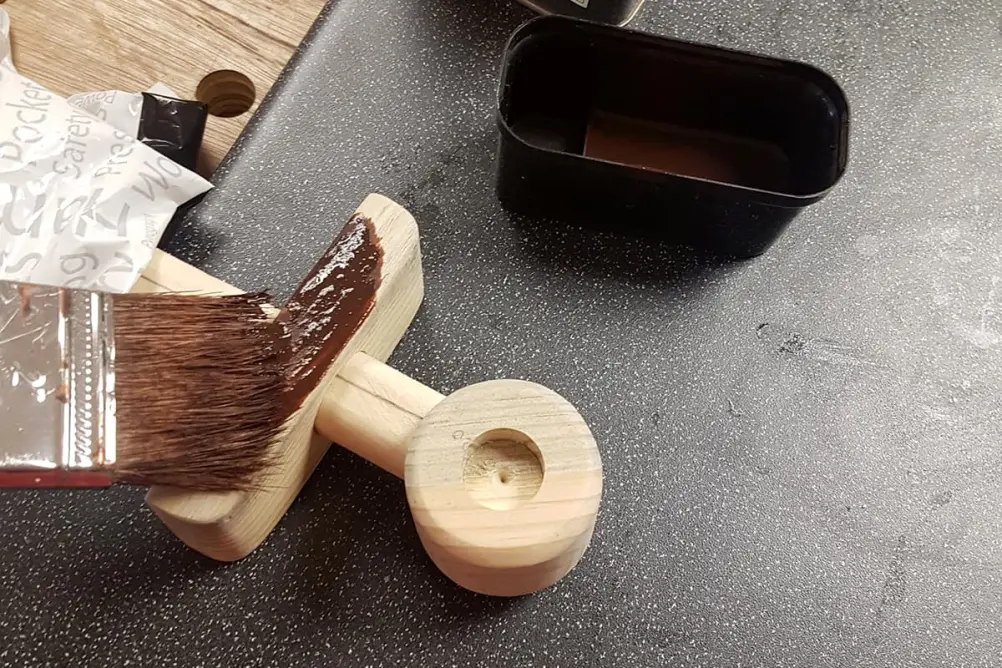

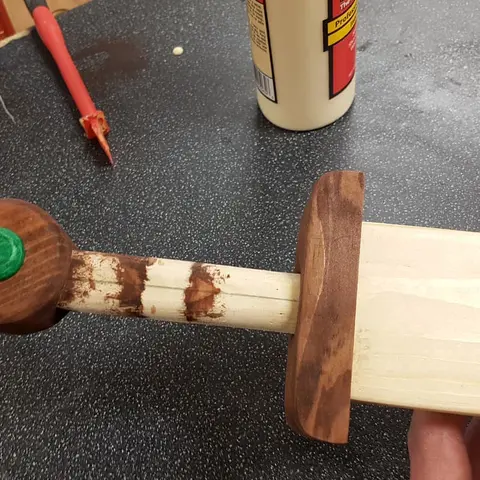

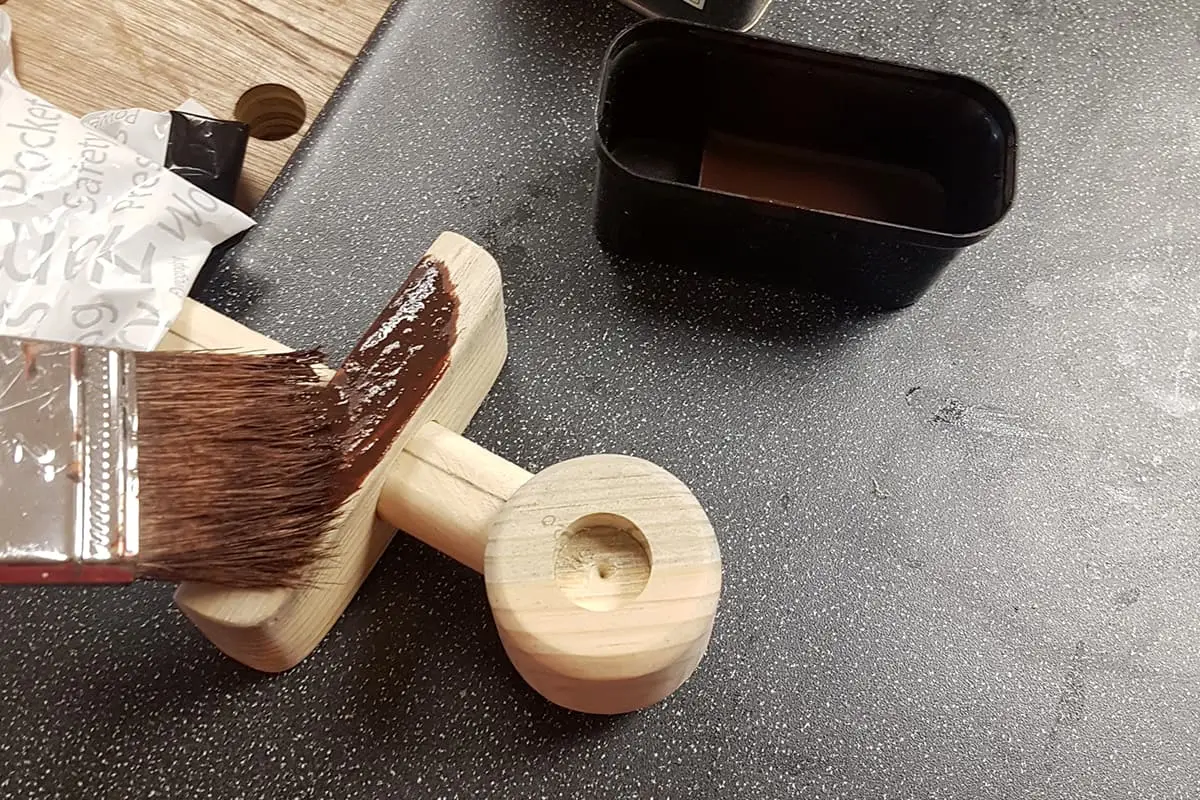

Нанесите выбранную вами краску для дерева на гарду и навершие. Если сделать это до окончательной сборки, то это обеспечит более чистый вид, и края будут хорошо выглядеть, при сборке всех частей вместе.

Покрасьте заглушку для навершия, мы использовали зеленый фломастер, прежде чем приклеить её на место небольшим количеством клея ПВА.

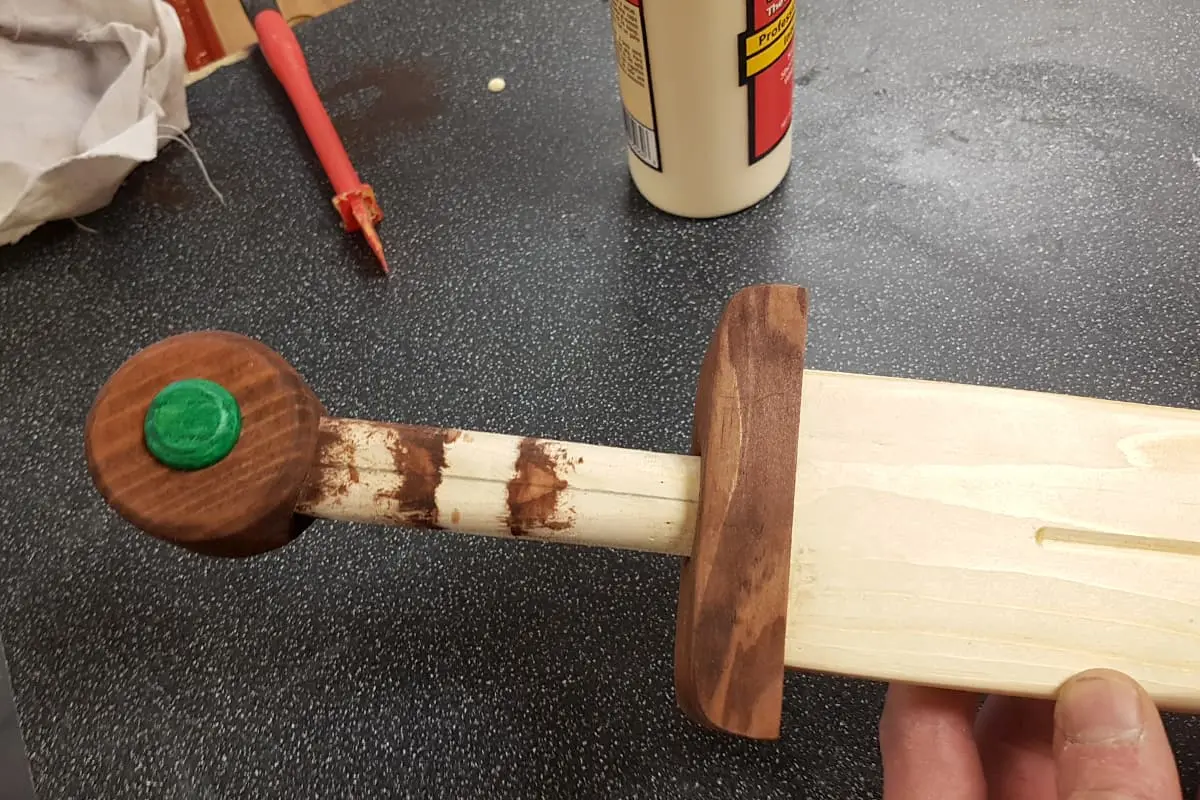

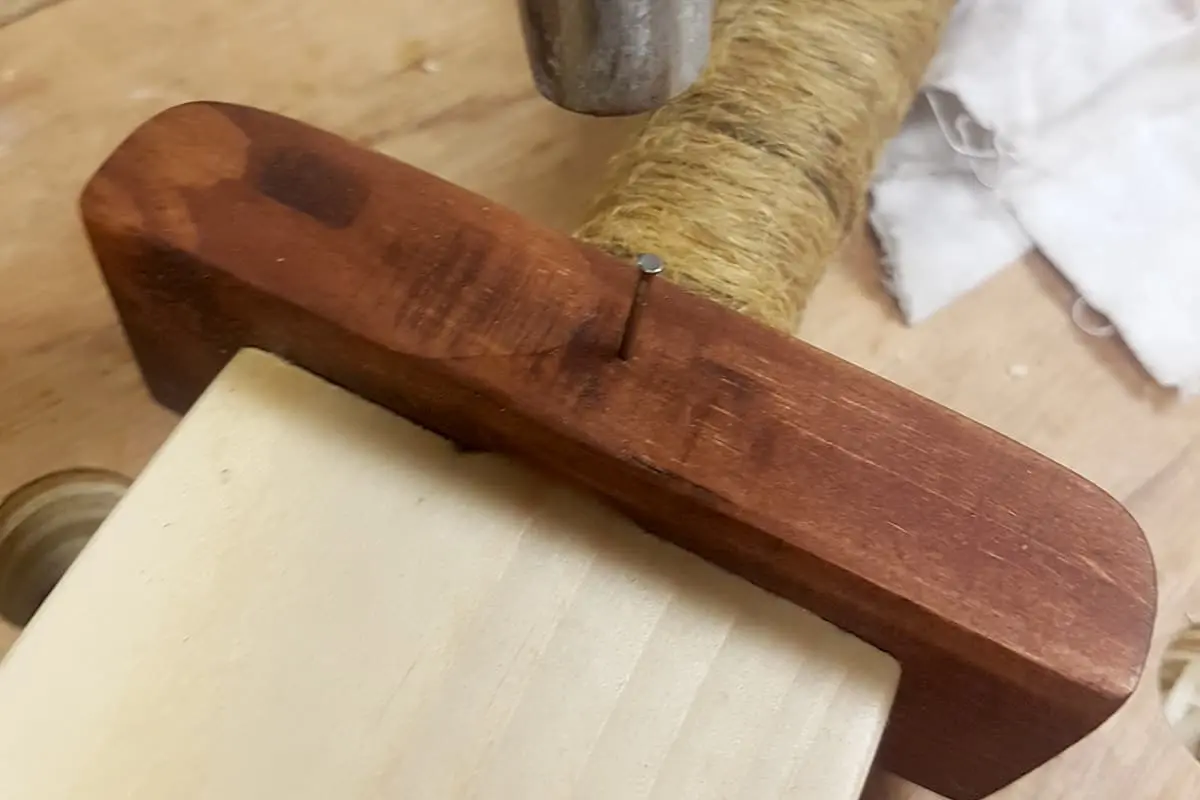

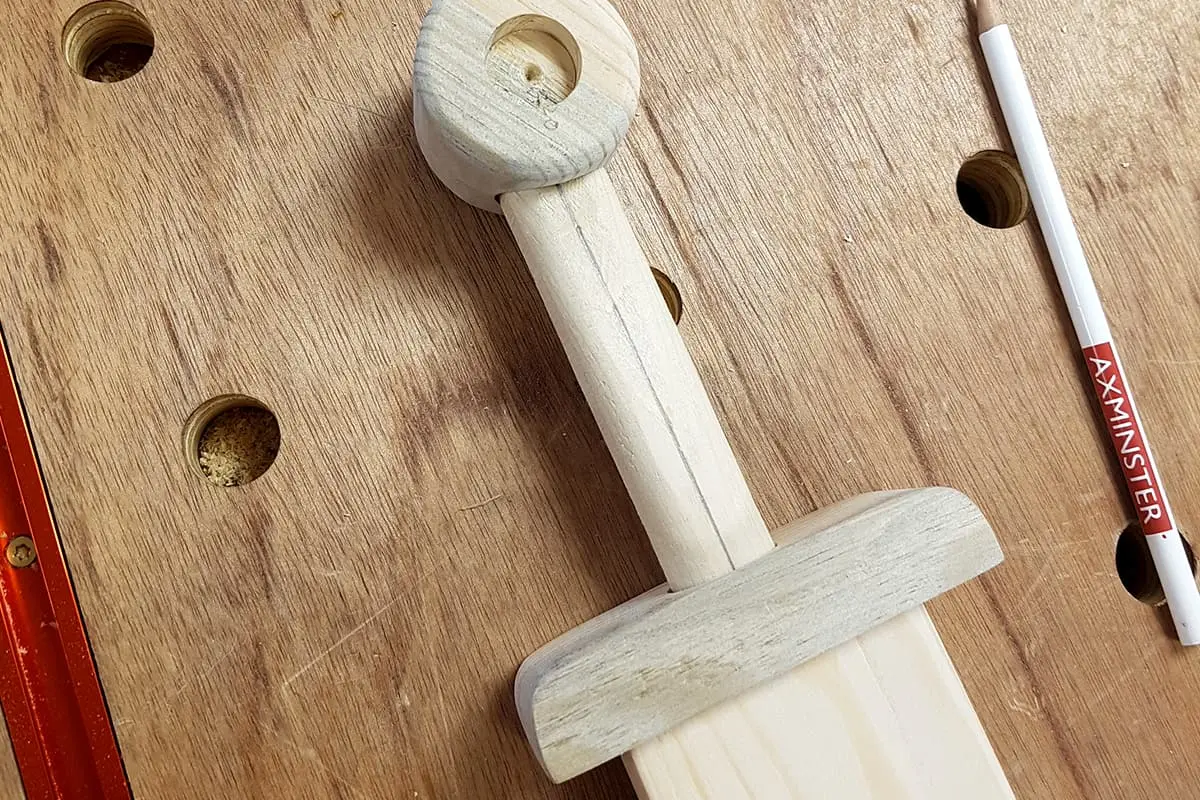

Приклейте гарду к рукояти и верхним плечам меча. Используйте небольшой штифт для фиксации. Затем приклейте навершие на место, убедившись, что все находится на одной линии и прямо. По ходу работы сотрите все излишки клея влажной тканью, а затем оставьте высыхать на час перед нанесением последних штрихов.

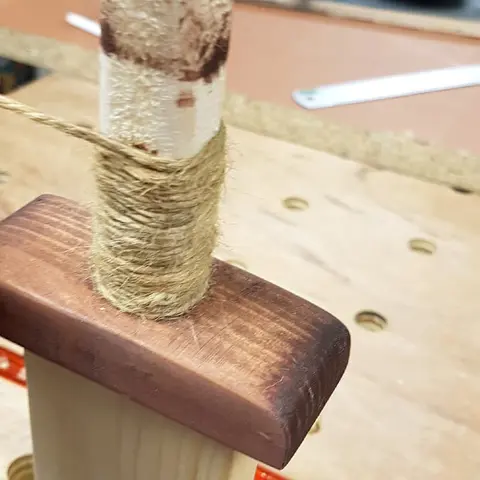

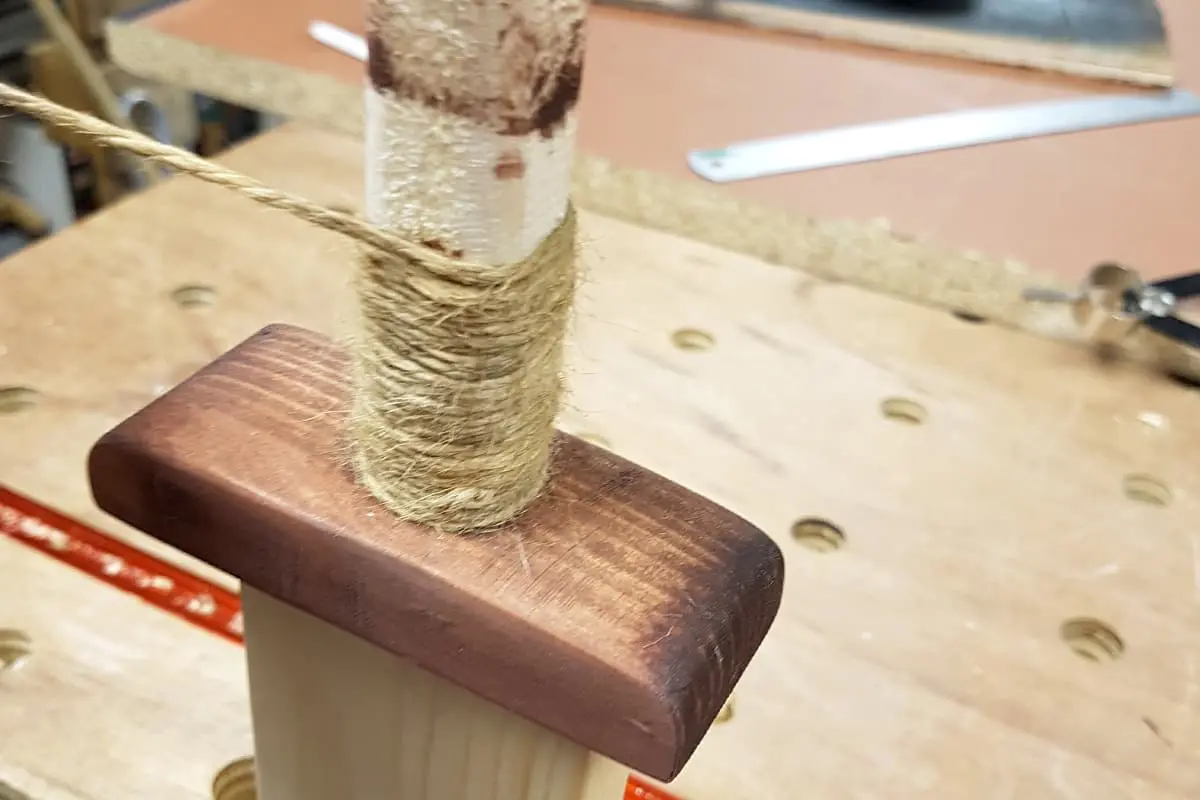

Обмотайте ручку шнуром, бечевкой или лентой, затем нанесите на меч несколько слоев хорошего масла для дерева.

Это конец первой части данной статьи, но в скором времени в нашем блоге выйдет её продолжение.
