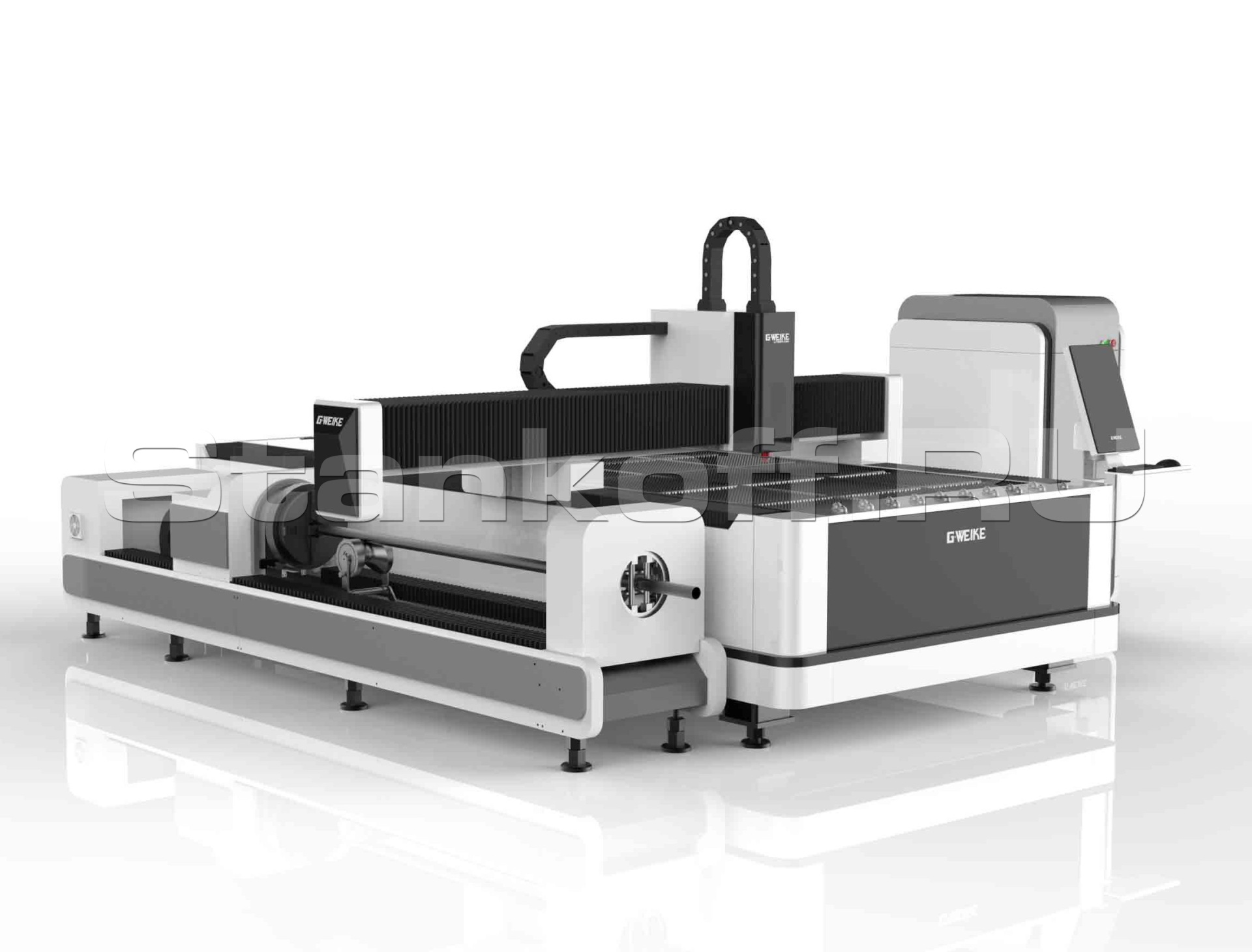

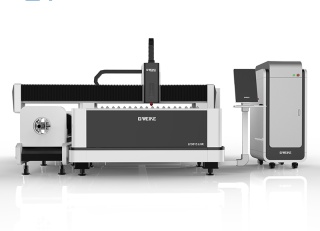

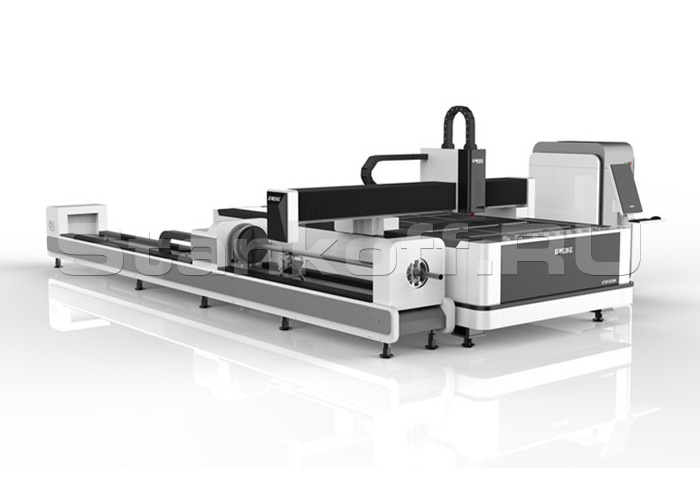

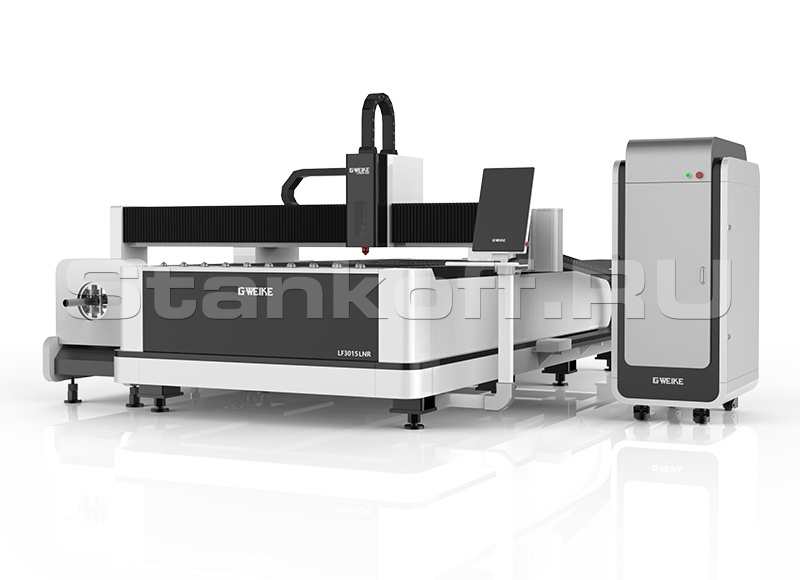

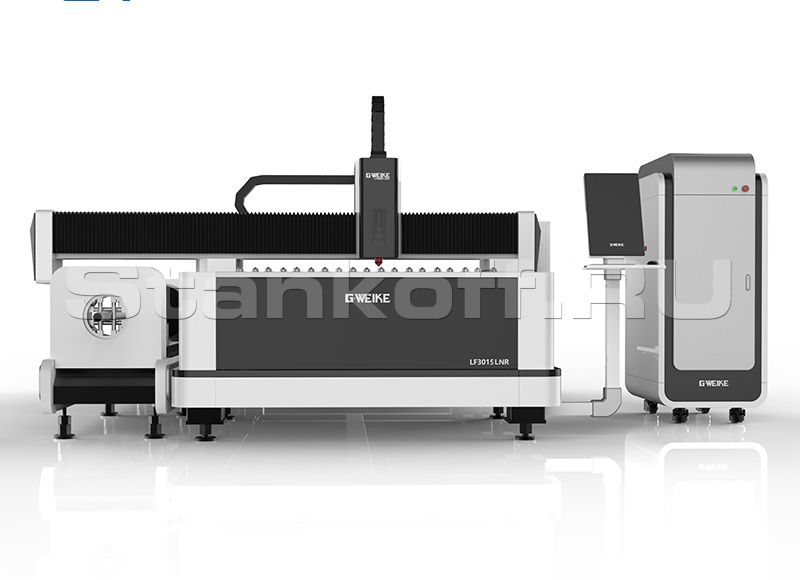

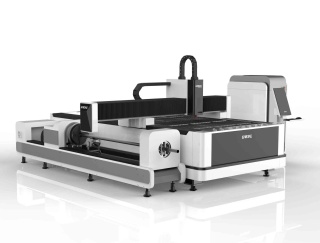

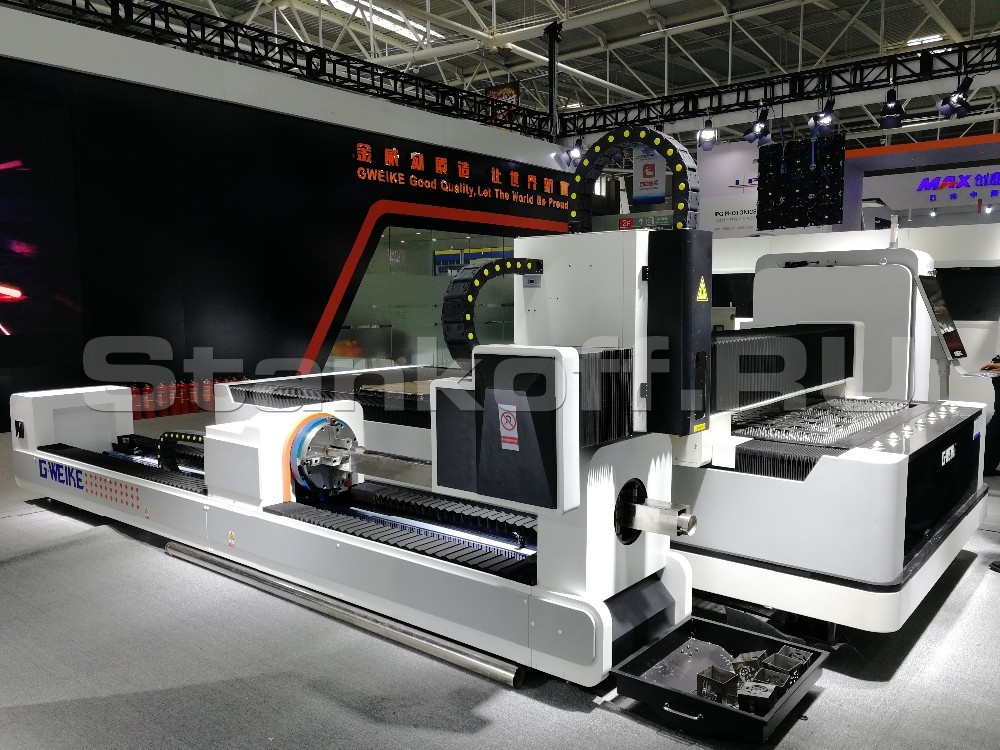

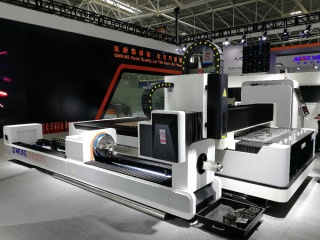

Оптоволоконный лазерный резак по металлу с труборезом DualCut LNR3015/750 Raycus

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Современные станки лазерной резки с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Станки серии DualCut комплектуются лазерными источниками средней мощности и применяются для резки тонких металлических листов и труб.

Преимущества

  • Экономия пространства и финансовых затрат на 50% за счет объединения установки для раскроя листовых металлов и трубореза в одном станке.
  • Высокоэффективный оптический путь с низкими потерями, высокая скорость резки.
  • Высокая адаптивность, возможность резки неровных поверхностей за счет авто-фокусировки.
  • Узкий качественный рез, без термической деформации за счет малой зоны нагрева.
  • Чистая поверхность после резки, не требующая дальнейшей обработки.
  • Высокая точность резки, позволяет изготавливать прецизионные изделия без дальнейшей обработки.
  • Системы защиты и отказоустойчивости обеспечивают безотказную работу в 3 смены.
  • Каркасная конструкция, прошедшая через процедуру высокотемпературного отжига, обеспечивает точную работу без деформации.

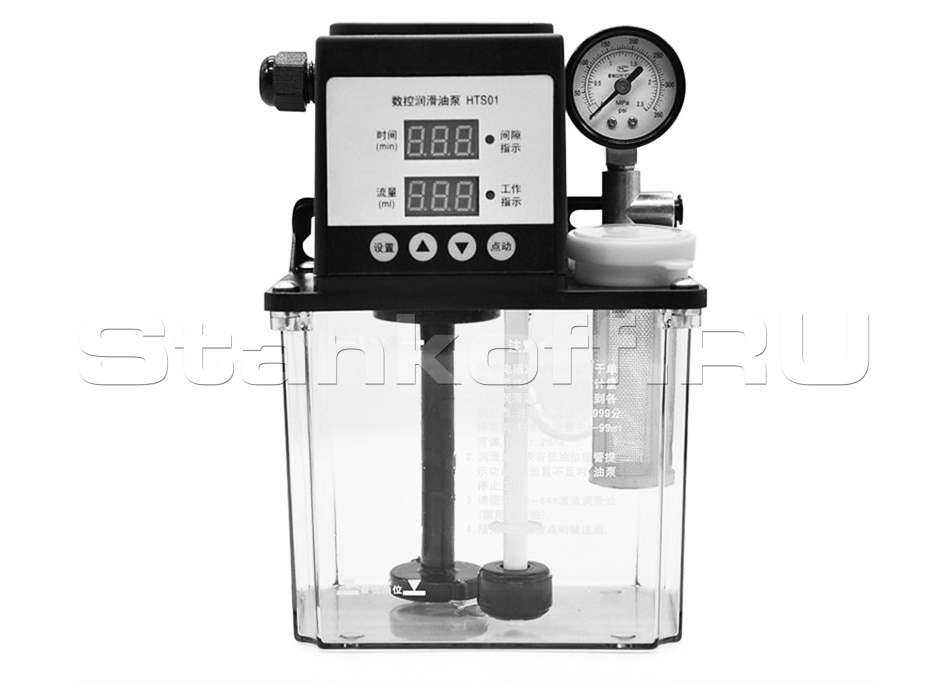

  • Система автосмазки, а также системы пыле- и дымоудаления.
  • Профессиональное и легкое в использовании программное обеспечение для лазерной резки, которое может обработать все типы рисунков и кодов формата CAD, CorelDRAW, plt, AI,dxf и т.д.

Комплектация

Режущая головкаRaytools (Швейцария)
Зубчатые передачи «шестерня-рейка»APEX (Тайвань), по осям X и Y

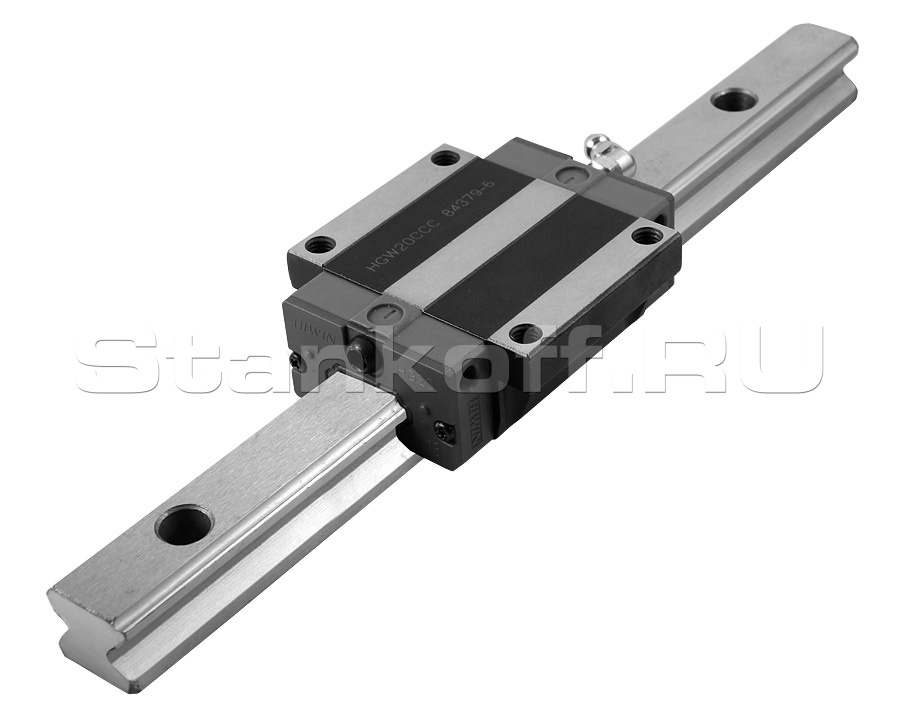

Высокоточные направляющиеX 25 мм; Y 35 мм Hiwin (Тайвань)
Сервопривод и привод
Yaskawa (Япония)
РедукторMotovario (Франция)

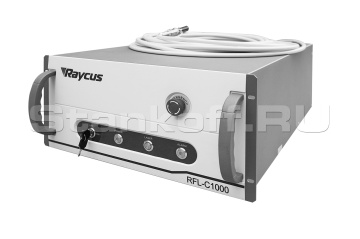

Источник излученияRaycus (Китай)

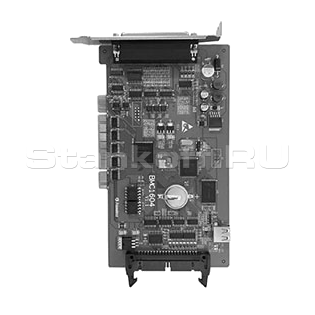

Система ЧПУ и софтCypcut (Китай)

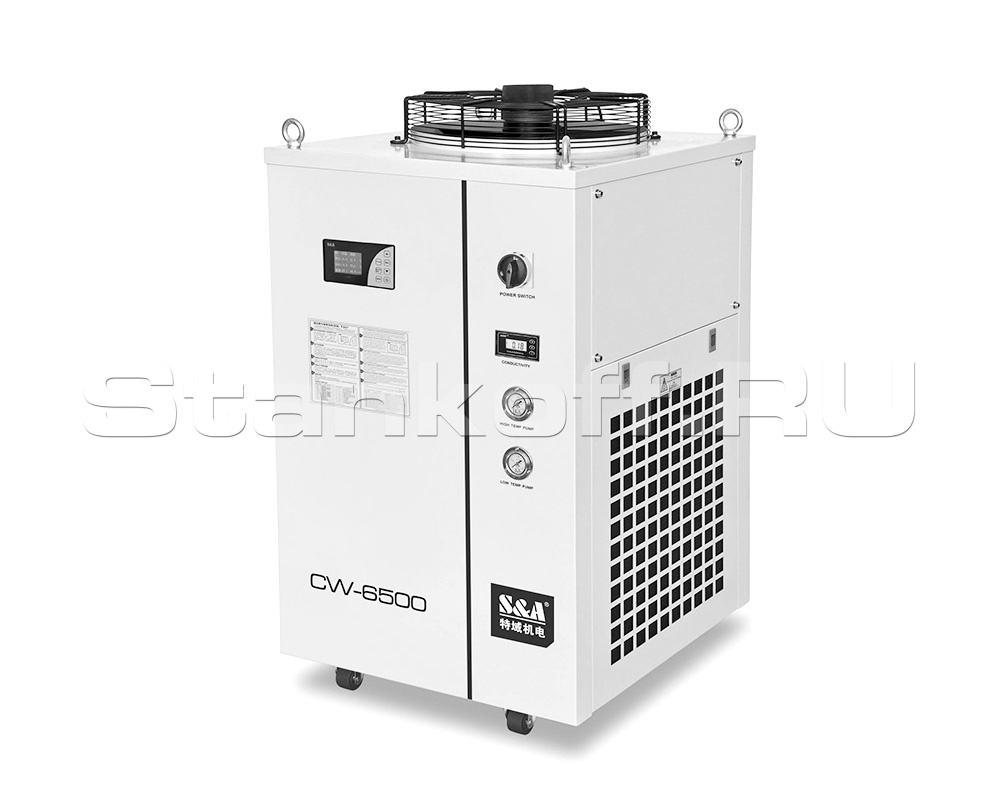

Водяное охлаждение - чиллер
Tongfei (Китай)
Электрические элементыSchneider (Франция)
Пневматические элементыSMC (Япония)
Стабилизатор напряжения и вытяжной вентилятор

Особенности конструкции

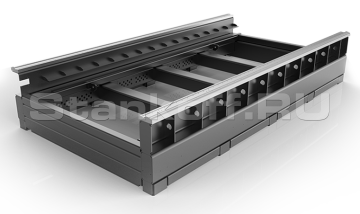

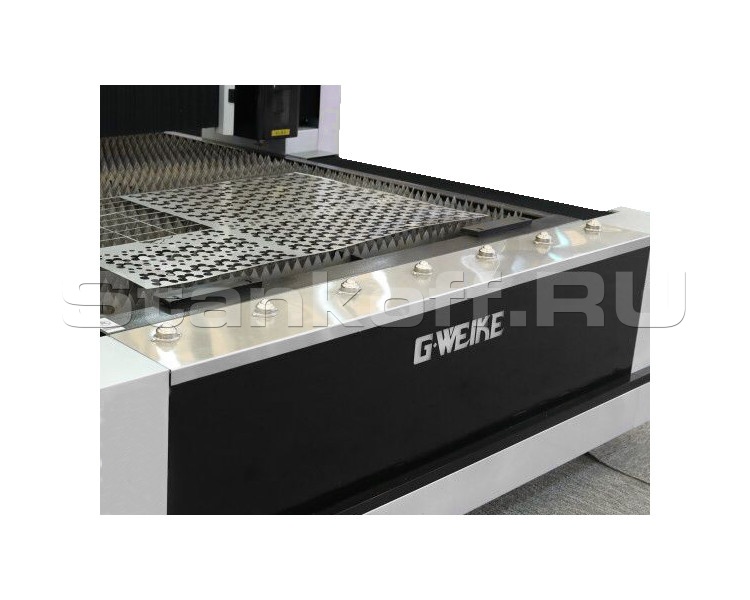

Безопасная конструкция

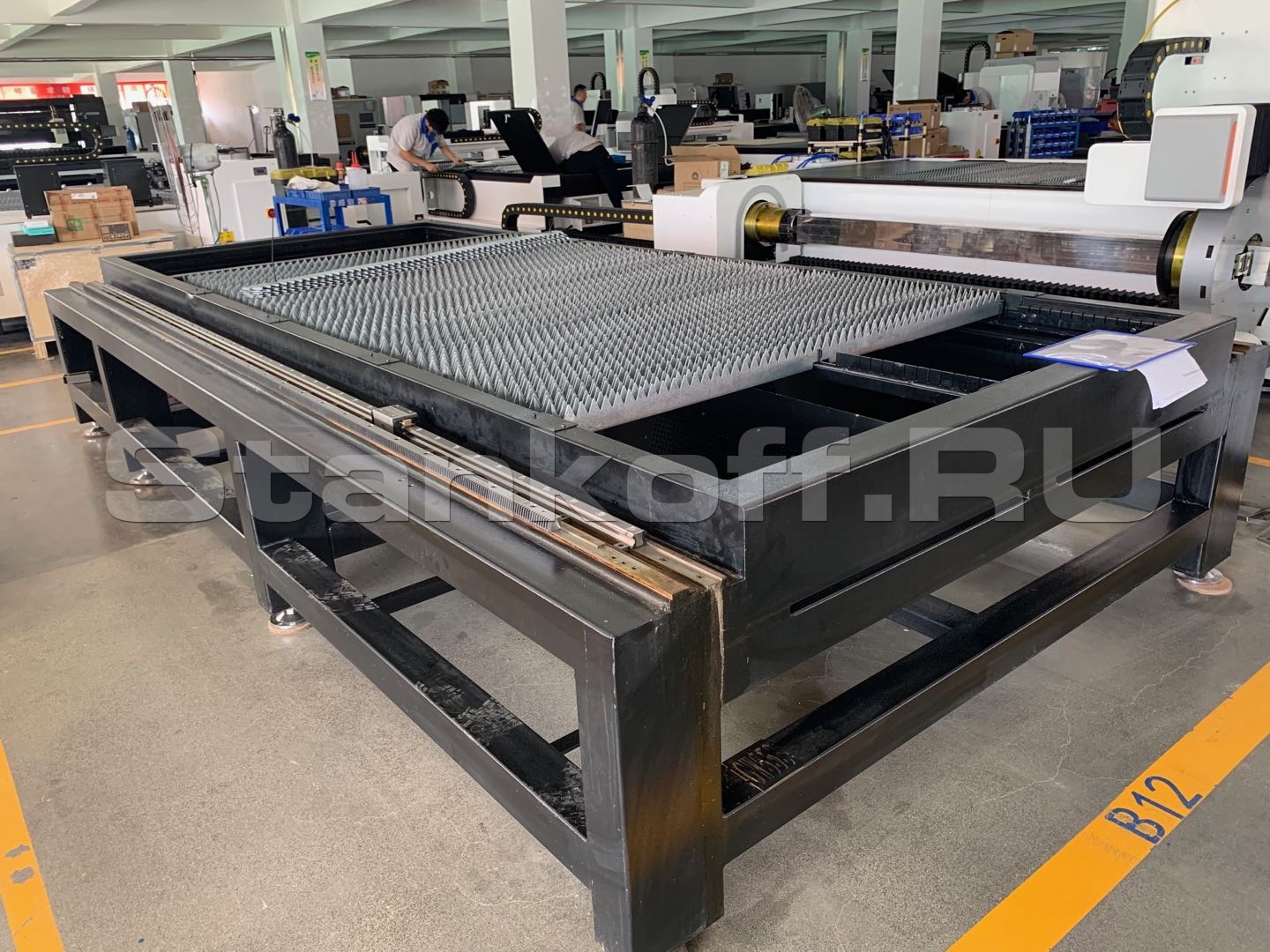

Рабочая область из нержавеющей стали 304 с высокими антикоррозийными свойствами. Она обладает отличными характеристиками. Сбалансированная аустенитная структура позволяет избежать повреждения поверхности от попадания высокотемпературных искр.

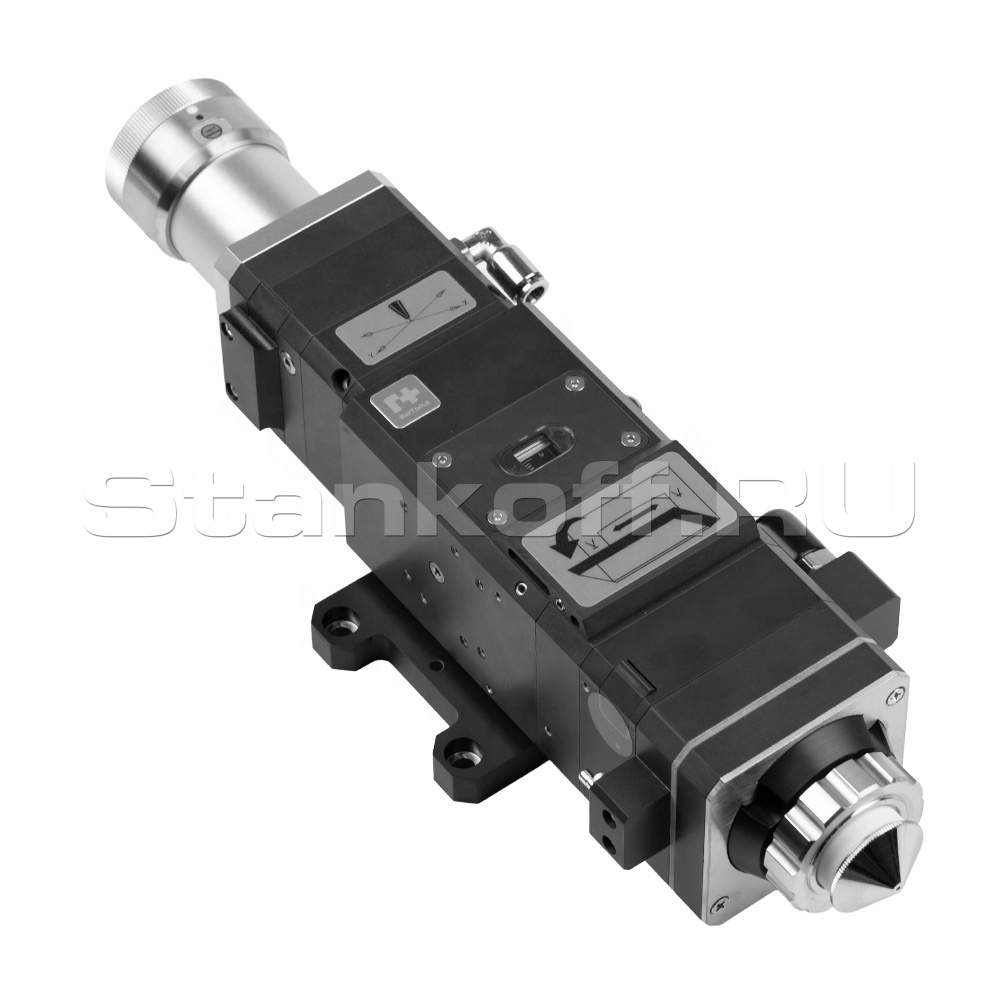

Режущая головка RAYTOOLS

Режущая головка RAYTOOLS

1. Увеличенный диапазон регулировки.
Диапазон регулировки -10 мм~ +10 мм, точность 0,01 мм, подходит для металлических пластин 0 ~ 20 мм.
2. Длительный срок службы.
Коллиматорная и фокусная линзы имеют систему водяного охлаждения, понижающую температуру режущей головки, тем самым продляя срок ее жизни.

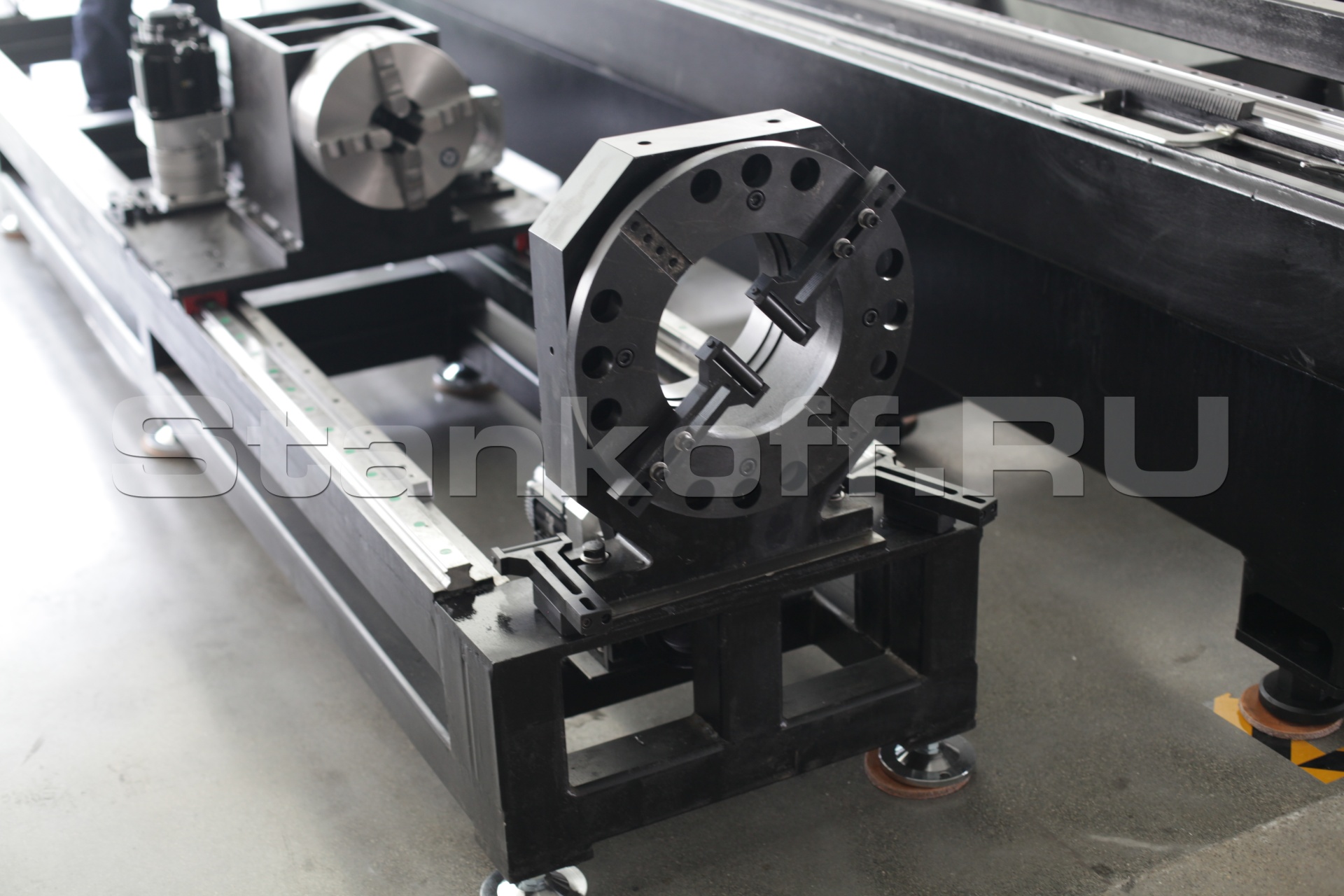

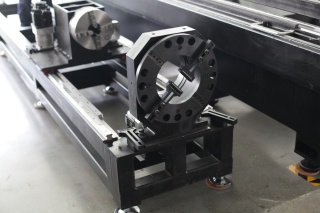

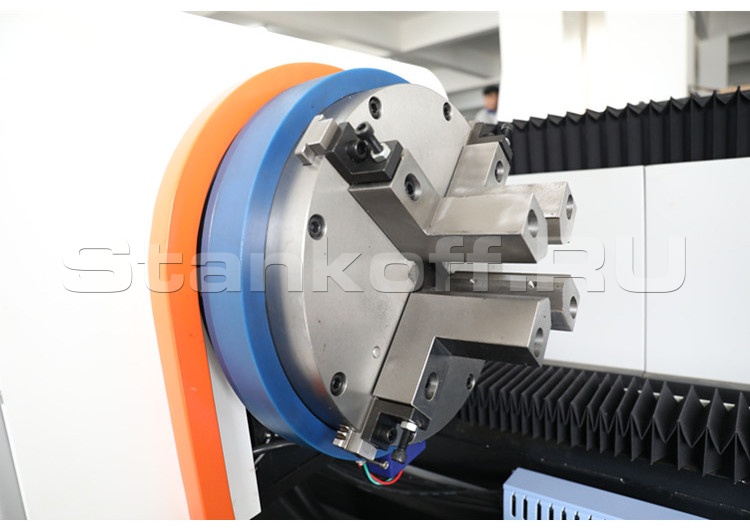

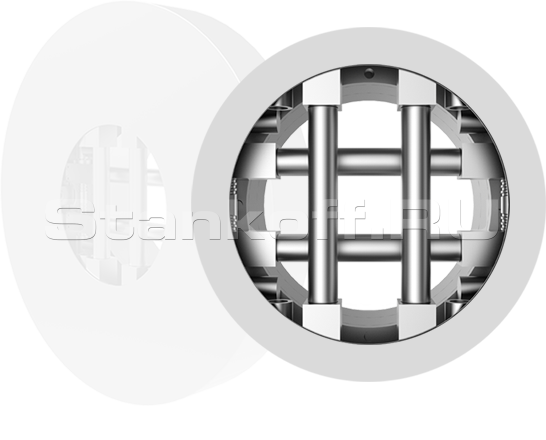

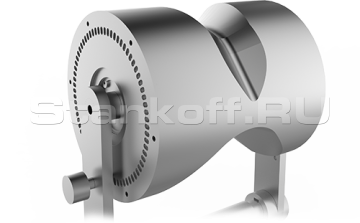

Зажим

Электрические зажимы труб на патронах могут центрироваться автоматически. Диапазон регулировки по диагонали 20-200 мм.

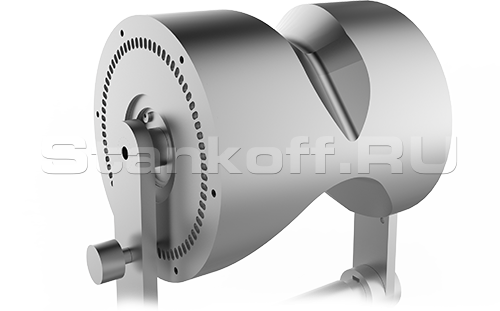

Автоматическая система поддержки трубы

Система поддержки трубы позволяет обрабатывать трубы большой длины без их деформации.

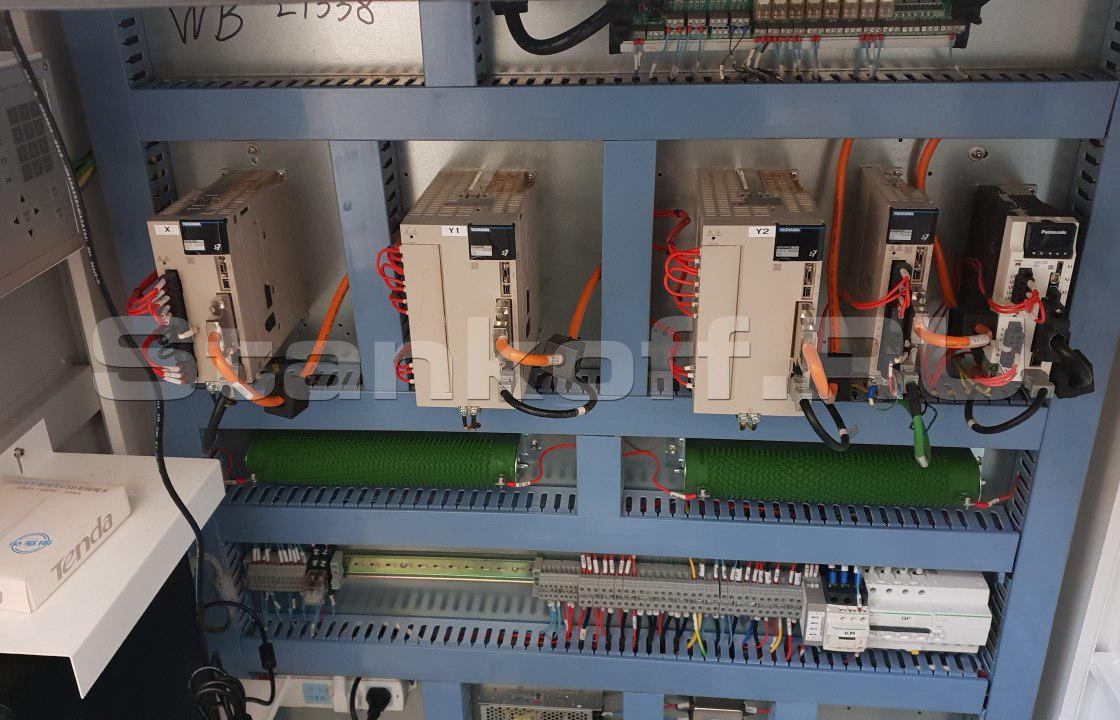

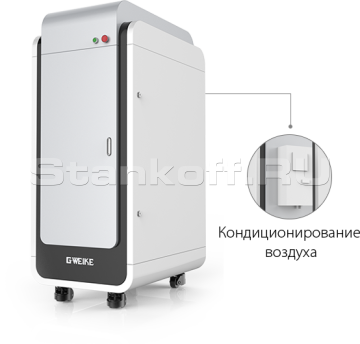

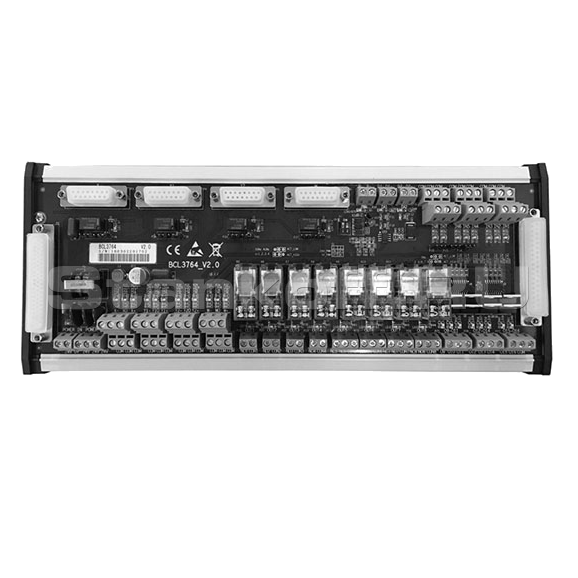

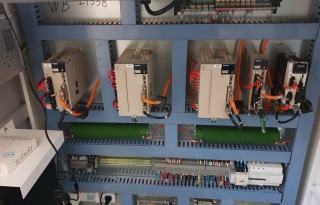

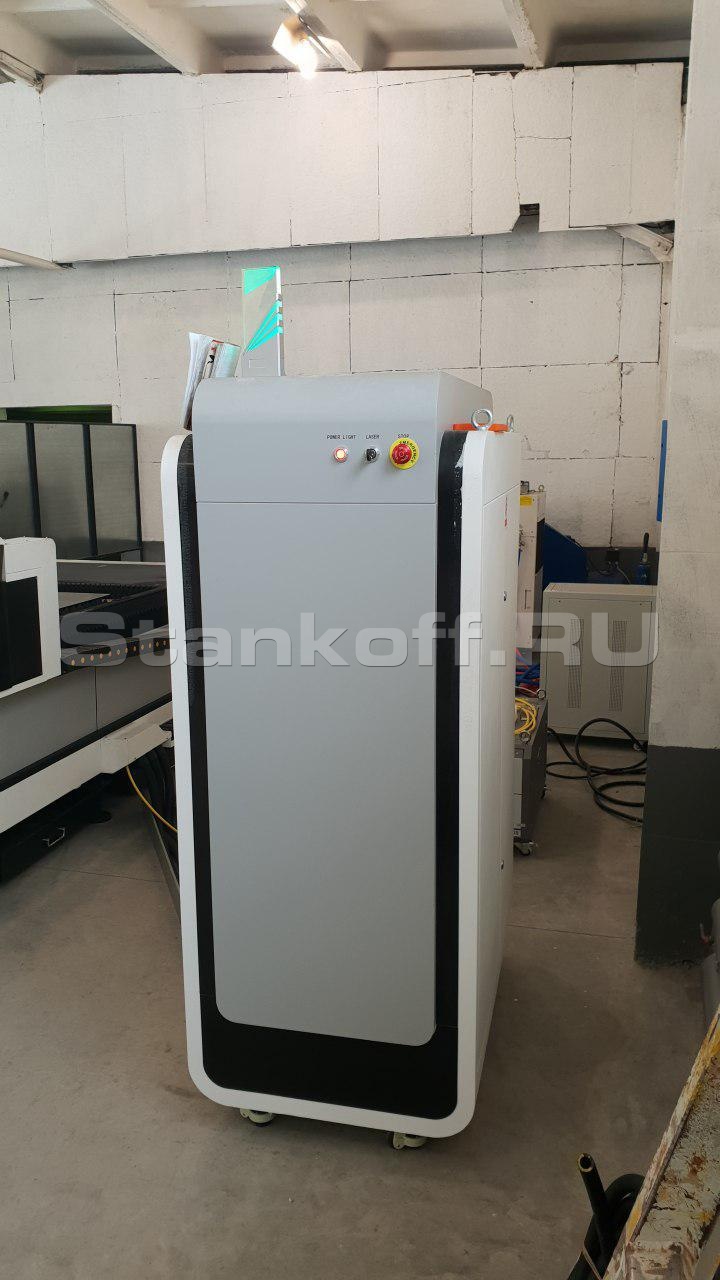

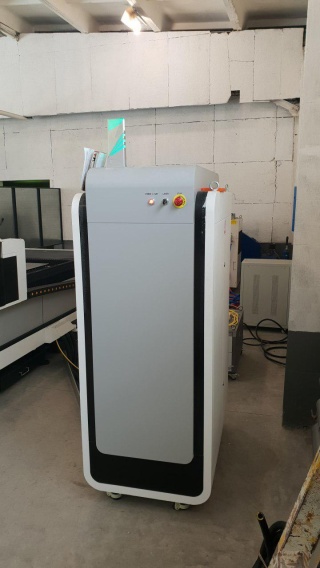

Независимый шкаф управления

Независимый шкаф управления

1. Пылезащита.
Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
2. Автоматический термостат.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. Эта система предотвращает перегревание компонентов.

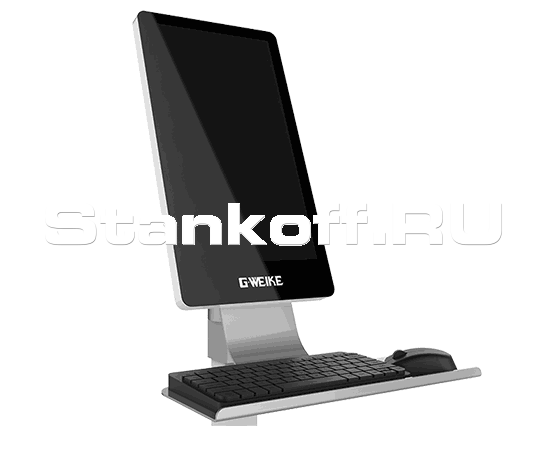

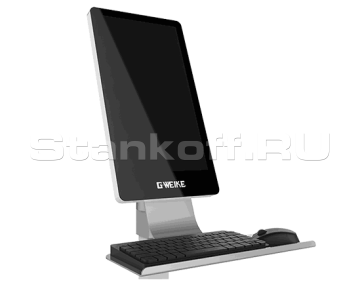

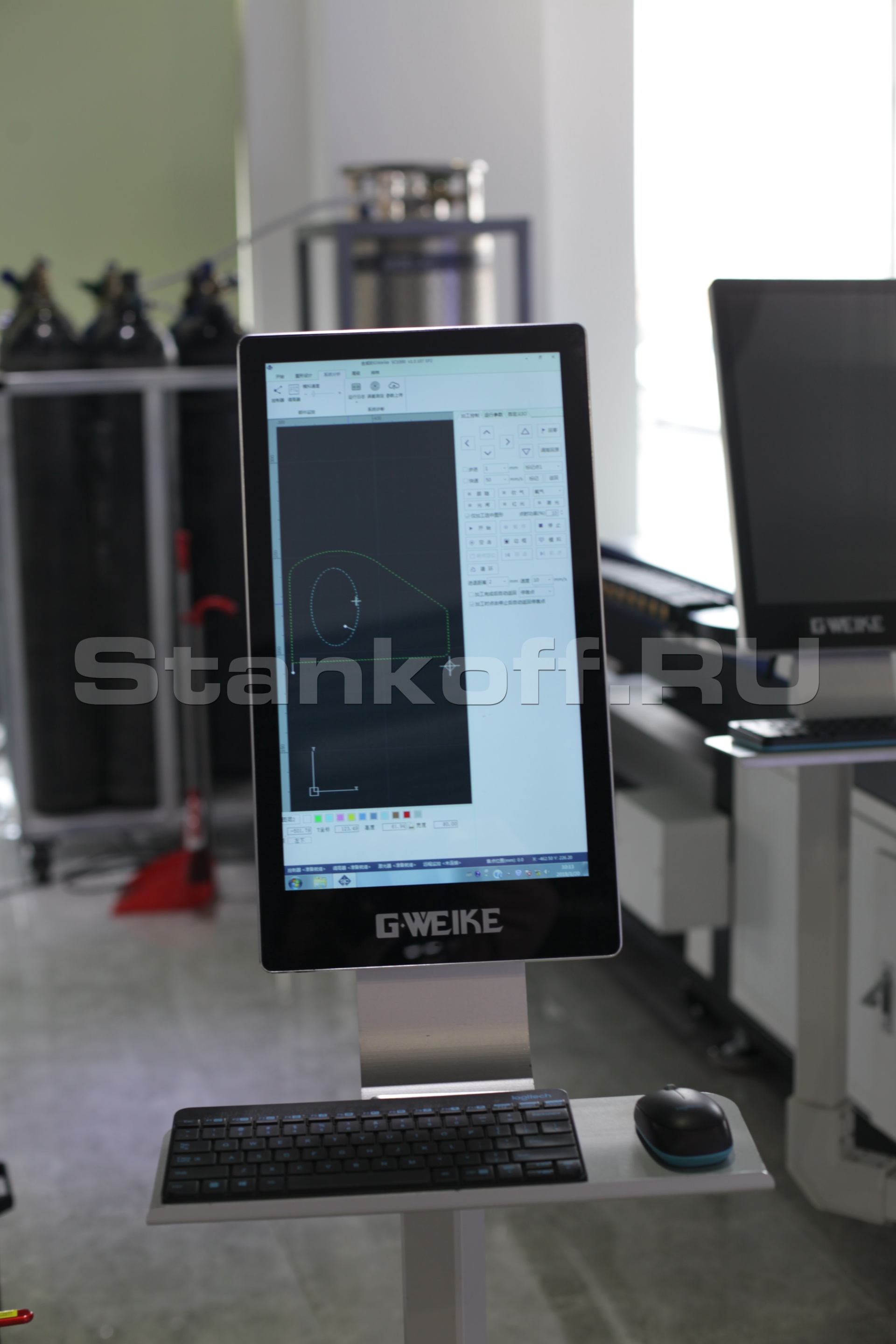

Экран в современном дизайне

Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

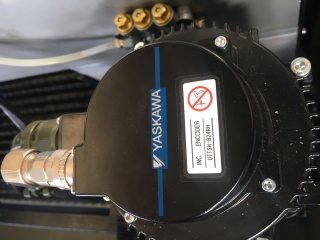

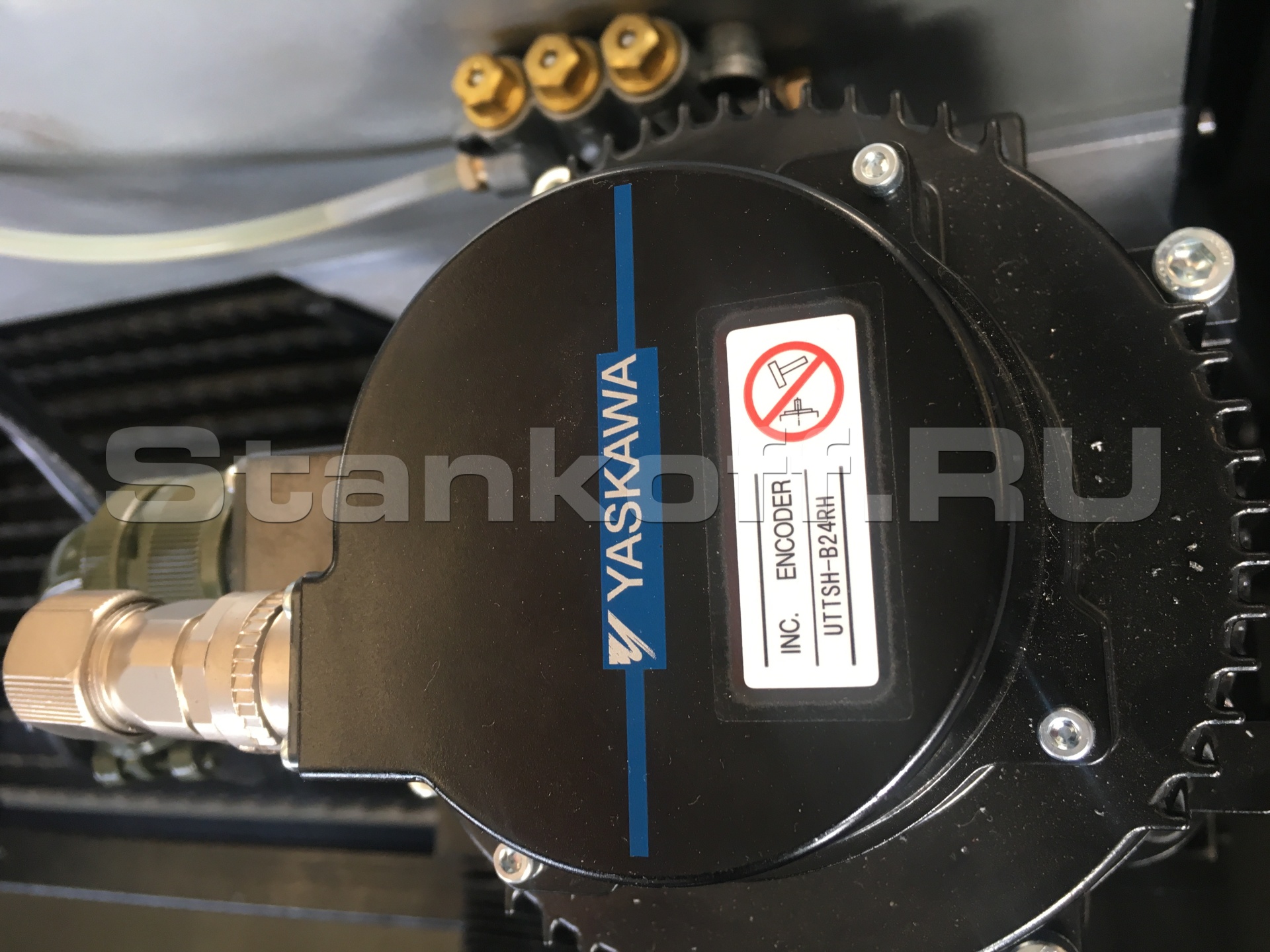

Система передач и привод

Станок оснащен японским сервоприводом Yaskawa, тайваньской зубчатой рейкой APEX и французским редуктором Motovario. Точность повторного позиционирования составляет 0,03 мм, ускорение резки 1G. Срок службы более 10 лет.

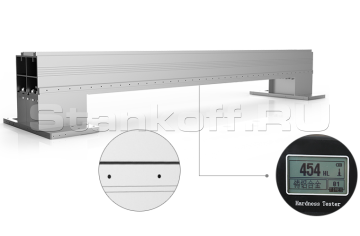

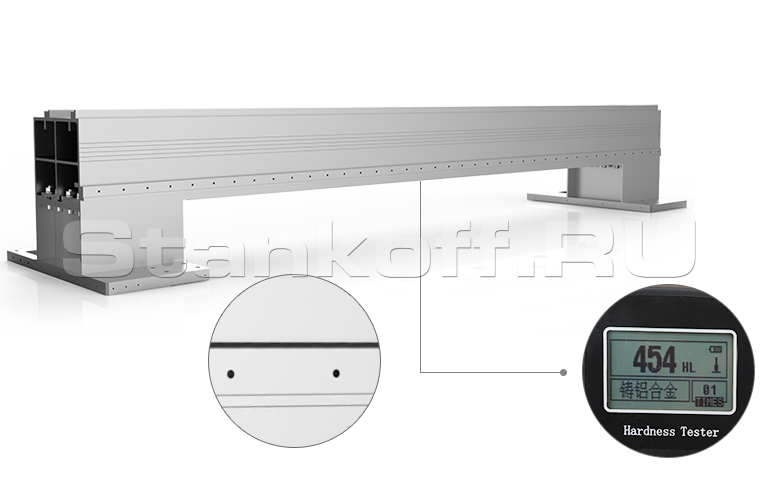

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

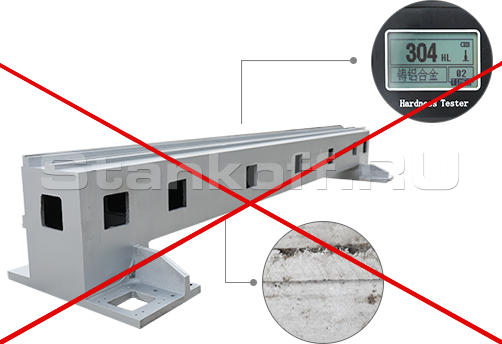

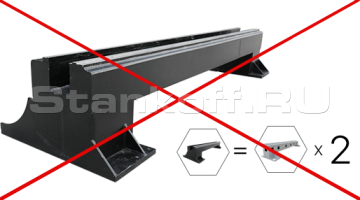

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Комплект поставки

  1. Лазерный источник Raycus (1 комп.);
  2. Режущая головка Raytools (1 шт.);
  3. Компьютер (1 комп.);

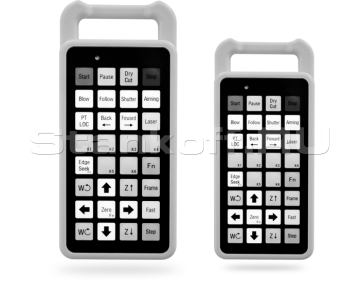

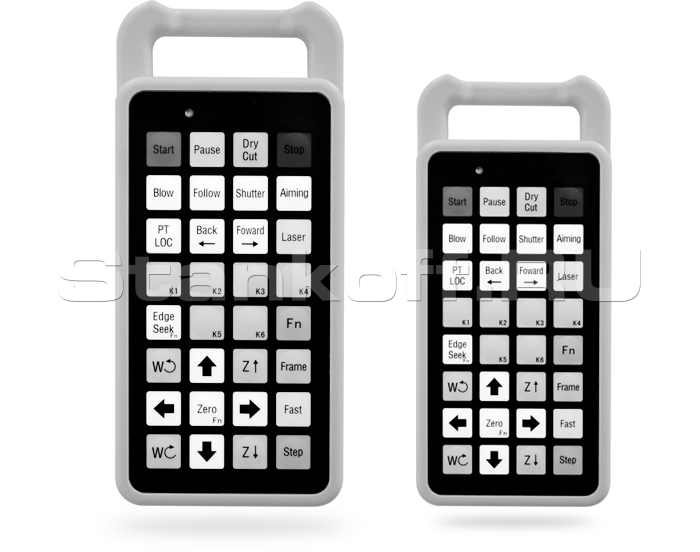

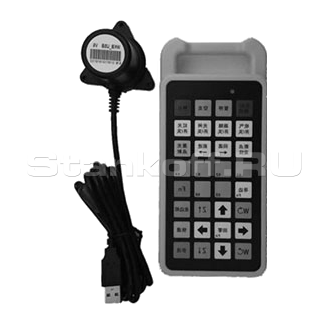

  4. Пульт (1шт);
  5. Чиллер Tongfei (1шт.);
  6. Вентилятор для дымоудаления (1шт.);
  7. Стабилизатор напряжения (1 шт.);
  8. Акцептор WI-FI;
  9. Расходные материалы: сопло - 3шт, защитное зеркало - 3шт, керамическое кольцо - 2шт.;
  10. Комплект ЗИП.

Дополнительные опции

Лазерная головка с автофокусомдля автоматизированного выбора толщины резки.
Кабинетная защитадля источников излучения от 2 кВт.
Сменный столравный размеру основного рабочего стола.

Расходники

НаименованиеХарактеристикиСрок службы, часыКол-во, шт/год
Защитное стеклоДиаметр: 30 мм, толщина: 5 мм3007
Сопло1; 1,5; 2; 2,5; 3 мм10002
Керамическое кольцоСтандартное10002
Фокусирующая линзаСтандартное2000-40001
Коллиматорная линзаСтандартное2000-40001

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

МатериалТолщина, ммСкорость, м/минДавление, MPAГазФокусное расстояние
Нержавеющая сталь0,5211N20,6
1
181,1N20,6
241,5N20,6
3
21,8N20,6
4
1,22N20,6
Углеродистая сталь1181O2
1
25,40,8
O21
34
0,4
O21
4
2,4
0,2
O21
5
1,80,2
O21
6
1,20,15
O21
8
0,80,15
O21
100,60,15
O21

Расход кислорода O2 и азота N2

Для резки углеродистой стали необходим кислород O2. Чем толще лист углеродистой стали, тем ниже давление O2 необходимо.

Для резки нержавеющей стали необходим азот N2. Чем толще лист нержавеющей стали, тем выше давление N2 необходимо.

Потребление воздуха представлено в таблице:

МатериалТолщинаРасход воздуха
Углеродистая сталь1 мм40 л/40 мин
2 мм40 л/50 мин
3 мм40 л/60 мин
4 мм40 л/70 мин
6 мм40 л/80 мин
8 мм40 л/90 мин
10 мм40 л/110 мин
12 мм40 л/180 мин
14 мм40 л/200 мин
16 мм40 л/220 мин
20 мм40 л/220 мин
Нержавеющая сталь1 мм40 л/40 мин
2 мм40 л/80 мин
3 мм40 л/40 мин
4 мм40 л/30 мин
6 мм40 л/30 мин
8 мм40 л/30 мин

Области применения

  • Машиностроение и кораблестроение
  • Производство электрооборудования
  • Производство торгового и пищевого оборудования
  • Рекламно-сувенирное производство
  • Аэрокосмическое производство

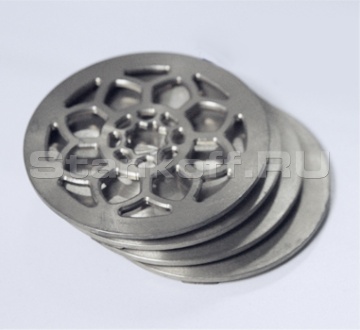

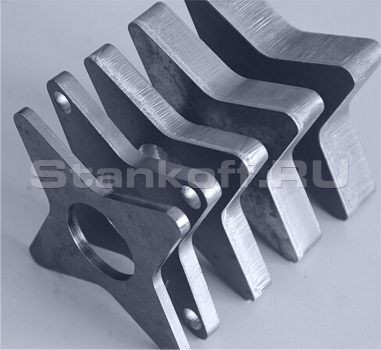

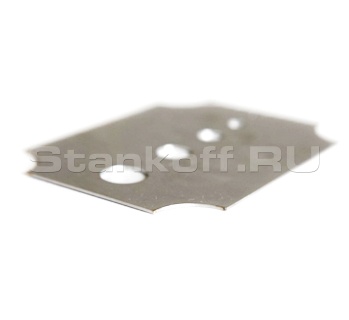

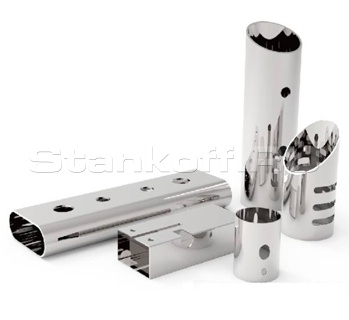

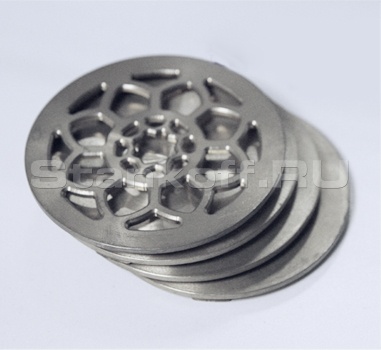

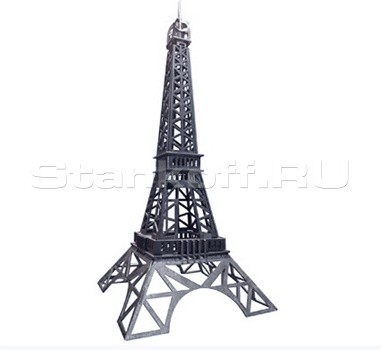

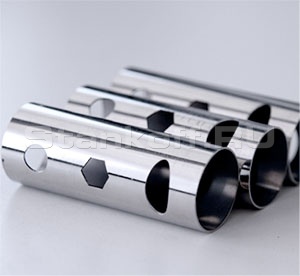

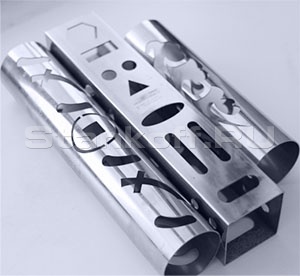

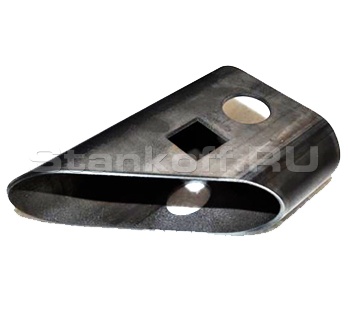

Получаемые изделия


Производитель: G.Weike

Родина бренда: Китай

Технические характеристики оптоволоконного лазера DualCut LNR3015/750 Raycus
Мощность лазера 750 Вт
Лазерный источник Raycus
Длина волны 1060 Нм
Обрабатываемая площадь (X,Y,Z), мм 3000x1500x120
Наружный диаметр труб, мм 20-200
Макс. скорость холостого хода 80 м/мин
Ускорение 1G
Точность позиционирования (X,Y,Z) 0,03 мм
Привод портала двусторонний
Питание 380В 50Гц/60Гц 60A
Мощность сервоприводов ось X - 850Вт, ось Y - 2х850Вт, ось Z - 400Вт
Вес станка 3000 кг
Габариты 5300×4790×1950 мм
