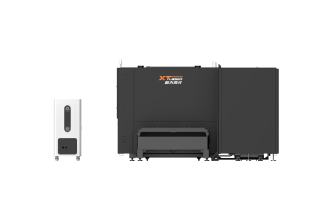

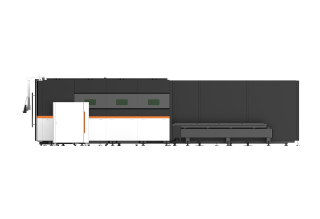

Станок оптоволоконной лазерной резки с труборезом закрытого типа XTC-1530GT/2000 IPG

Бесплатная доставка

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Применение

Применяется при обработке металлических листов и труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д.

Комплектация

IОптоволоконный лазерный источник
1Лазерный источник
IPG
IIРежущая головка
1Лазерная режущая головка
С автофокусом Raytools (Швейцария)
IIIУзлы станка
1Станина
XTC-1530GT (Китай)
2Внешний вид
Станок в защитной кабине
3Профильные направляющие
Hiwin (Тайвань). Класс точности H
4Система передачи
Реечная передача APEX/YYC (Тайвань). 6 класс точности
5Серводвигатели и драйверы
YASKAWA (Япония)
6Скоростной редуктор

Motoreducer (Франция)
7Клеммный рядWeidmuller (Германия)
IVСистемы ЧПУ и программного обеспечения
1Система ЧПУ
CYPCUT (Китай)
2Программное обеспечение

CYPCUT (Китай)
VВспомогательное оборудование
1Водяной чиллер
TongFei (Китай)
2Компьютер

Adlink Industry (Тайвань)

Особенности конструкции


Сварная станина

1. Тяжелая сварная станина
2. Практичная прочная конструкция
3. Благодаря отжигу станины, ее конструкция более устойчива и не подвергается деформации

Сменный стол

Скорость переключения составляет всего 10 секунд

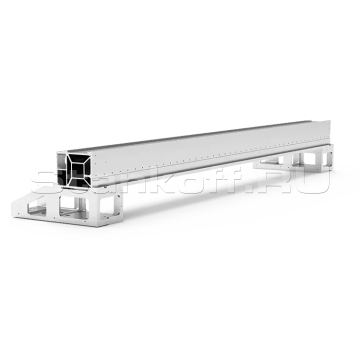

Алюминиевый портал

Портал из квадратной литой алюминиевой трубы является наиболее востребованным на рынке и обеспечивает легкость в управлении.

Лазерный источник IPG

Лазерный источник IPG

IPG Photonics – передовой производитель , флагман в области оптоволокна/

Режущая головка Raytools

Автоматическая настройка фокусного расстояния.
Бесконтактный датчик высоты.
Фокусирующая линза и защитное стекло.

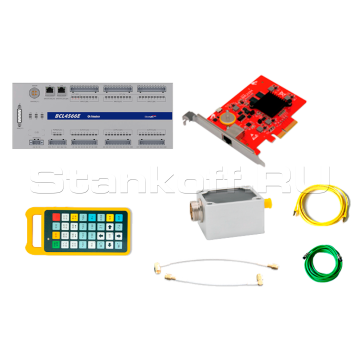

Система управления CYPCUT

Система управления CYPCUT

Профессиональная высокоточная система управления ЧПУ.
1. Система управления и программное обеспечение, работающее с файлами в форматах DXF, AI, IGS.
2. Создание чертежей через программное обеспечение. Программное обеспечение с функцией маятниковой резки для экономии времени при изготовлении одинаковых изделий.
3. Функция NESTING для экономии материала с помощью экономии пространства.

Водяной чиллер TongFei

Водяной чиллер TongFei

Профессиональная система охлаждения. Автоматически поддерживает заданную температуру хладагента.

Система передач

Профильные направляющие HIWIN 30 мм (Тайвань) и привод шестерня-рейка APEX/YYC 6 класса точности (бренд №1 в Тайвани).

Японские сервоприводы YASKAWA

Японские сервоприводы YASKAWA

Высокая амортизация, хорошая ригидность, может выдерживать высокие скорости и ускорение. Линейные направляющие обеспечивают высокие скорости, высокую точность, высокую надежность.
Серводвигатели:
Обработка листов: главная ось - 2х1300 Вт, ось X - 850 Вт, ось Z - 400 Вт
Труборезный механизм: главный серводвигатель - 1800 Вт, 2 двигателя 1300 Вт

Редуктор Motoreducer (Франция)

Редуктор Motoreducer (Франция)

6 штук

Система сбора

Система сбора

Система сбора пыли и стружки внизу станка

Система впрыска масла

Система впрыска масла

После определенного времени эксплуатации шестерня и рейка требуют обслуживания (впрыска масла)

Электрический блок управления

Электрический блок управления

1.Панель управления: Cypcut
2.Драйвер серводвигателя: Yaskawa (Япония)
3.Реле
4.Автоматический выключатель: Chint
5.Контактор: APT
6.Электропитание лазера: Китай
7.Регулировка высоты: Cypcut BSS100
8.Компьютер: Adlink Industry

Газораспределительный клапан

Газораспределительный клапан

Регулирует поток азота, кислорода и воздуха во время резки. Очень удобно.

Вентилятор

Вентилятор

Помогает перемещать пыль и дым в течении процесса резки наружу и сохранять станок в чистоте, увеличивая тем самым срок его службы.

Труборезный механизм

Автоматические зажимные патроны регулируются в диапазоне 20 - 215 мм.Для круглых труб используются 3х кулачковые патроны, для квадратных труб 4х кулачковые патроны. Квадратные направляющие HIWIN (Тайвань) способствуют увеличению точности резки (в отличии от часто используемых на рынке круглых направляющих).

В процессе резки, особенно массивных труб, увеличение скорости серводвигателя вызывает тряску, что негативно сказывается на точности резки. В специально разработанной конструкции данного трубореза редуктор является первичным замедлителем, ремень ГРМ - вторичным. Эти два механизма замедления обеспечивают высокую эффективность и точность резки.

Обычная конструкция на рынке

Обычная конструкция на рынке

1. Большинство патронов на рынке соединены с редуктором и мотором напрямую без ремня ГРМ, что приводит к понижению точности резки.
2. Более того, такая конструкция способствует сокращению срока службы редуктора.

Специально разработанная конструкция XTC-T

Специально разработанная конструкция XTC-T

1. Вторичный понижающий редуктор обеспечивает высокую точность и долговечность.
2. Наличие вторичного понижающего редуктора сводит инерцию к минимуму и увеличивает точность резки.
3. Не сокращается срок службы редуктора.

Обычная конструкция на рынке

Обычная конструкция на рынке

Большинство производителей используют открытую конструкцию патрона, но точность резки при такой конструкции составляет всего лишь 0,5 мм.

Конструкция XTC-T

Конструкция XTC-T

В станках серии XTC-FT используется закрытая герметичная конструкция, при которой точность резки достигает 0,03 мм.

Конструкция трубореза

Фиксированный патрон закрытого типа в передней части трубореза

Фиксированный патрон закрытого типа в передней части трубореза

Серводвигатель на переднем патроне

Серводвигатель на переднем патроне

Мотор-редуктор переднего патрона

Мотор-редуктор переднего патрона

Ремень ГРМ переднего патрона

Ремень ГРМ переднего патрона

Задний патрон

Задний патрон

Первый серводвигатель заднего патрона

Первый серводвигатель заднего патрона

Второй серводвигатель заднего патрона

Второй серводвигатель заднего патрона

Два редуктора заднего патрона

Два редуктора заднего патрона

Ремень ГРМ заднего патрона

Ремень ГРМ заднего патрона

Шестерня рейка и направляющие

Шестерня рейка и направляющие

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасыВ комплекте, шт.
Сопло1-250010
Защитная линза25001

Изготавливаемые изделия

Нержавеющая сталь

Нержавеющая сталь

Алюминий

Алюминий

Углеродистая сталь

Углеродистая сталь

Латунь

Латунь

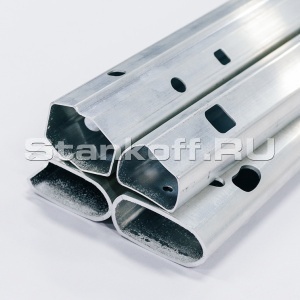

Резка труб

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

МатериалТолщина, ммСкорость, м/минДавление, MPAГазФокусное расстояние
Нержавеющая сталь0,5
301N20,6
1271,1N20,6
2111,5N20,6
362
N20,6
43,62N20,6
52,12N20,6
61,22N20,6
80,72N20,6
Углеродистая сталь34,8
1O2
1
53,3
0,8
O21
62,7
0,4
O21
8
1,8
0,2
O21
101,50,2
O21
121,20,15
O21
141,10,15
O21
160,90,15
O21
200,70,15
O21

Расход кислорода O2 и азота N2

Для резки углеродистой стали необходим кислород O2. Чем толще лист углеродистой стали, тем ниже давление O2 необходимо.

Для резки нержавеющей стали необходим азот N2. Чем толще лист нержавеющей стали, тем выше давление N2 необходимо.

Потребление воздуха представлено в таблице:

МатериалТолщинаРасход воздуха
Углеродистая сталь1 мм40 л/40 мин
2 мм40 л/50 мин
3 мм40 л/60 мин
4 мм40 л/70 мин
6 мм40 л/80 мин
8 мм40 л/90 мин
10 мм40 л/110 мин
12 мм40 л/180 мин
14 мм40 л/200 мин
16 мм40 л/220 мин
20 мм40 л/220 мин
Нержавеющая сталь1 мм40 л/40 мин
2 мм40 л/80 мин
3 мм40 л/40 мин
4 мм40 л/30 мин
6 мм40 л/30 мин
8 мм40 л/30 мин

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм42 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Факторы, влияющие на процесс резки

  1. Мощность лазера

    Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.

  2. Частота импульса

    Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.

  3. Тип газа, используемого при резке

    Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.

    Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).

  4. Давление газа

    Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.

  5. Диаметр сопла

    Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.

  6. Расстояние от сопла до поверхности обрабатываемого материала

    Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.


Производитель: XTLASER

Родина бренда: Китай

Размер рабочей области 1500x3000 мм
Ход по оси X 1500 мм
Ход по оси Y 3000 мм
Ход по оси Z 300 мм
Диаметр труб 20-215 мм
Длина трубореза 6000 мм
Мощность лазера 2000 Вт
Вес станка 8 тонн
Точность позиционирования +/- 0.02 мм
Соединение с ПК USB-порт
Источник питания 380В 50/60 Гц 3 фазы
