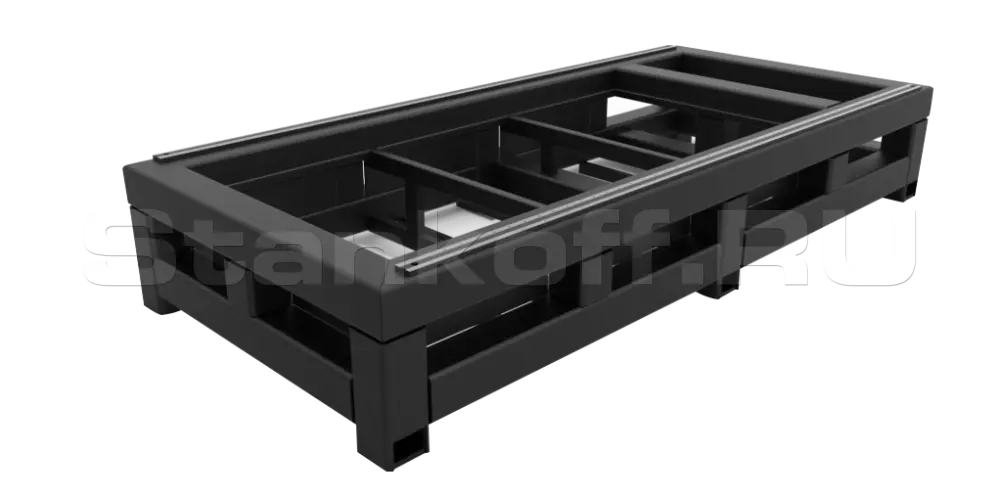

Как выбрать станину для оптоволоконного лазерного станка?

При покупке лазерного станка многие задаются вопросом какую станину выбрать, в чем их различия? Давайте разберемся.

Выбор станины влияет на срок эксплуатации станка, надежность работы, качество реза и др.

Существует три основных вида станин для оптоволоконных лазеров:

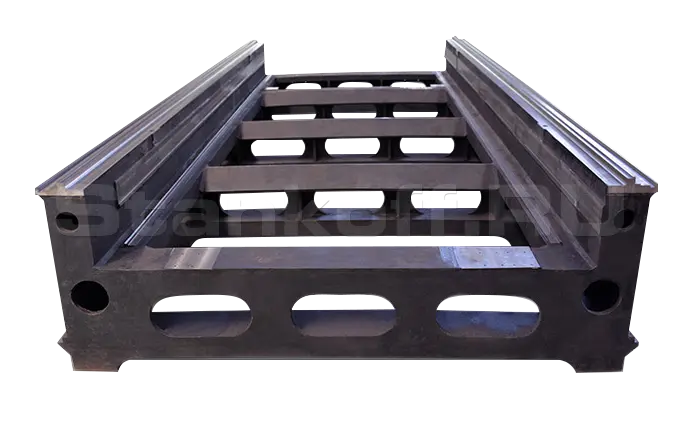

• Литая чугунная станина;
• Сварная станина из листовой стали;
• Сварная станина из стальных труб.

Если предположить, что китайские литейщики соблюдают все требования в процессе литья, то можно выделить следующие плюсы:

• Высокие показатели износостойкости и амортизации.
• Благодаря низкой тепловой чувствительности и чувствительности к разрыву уменьшается потеря качества оборудования при использовании.
• Точность станка может сохраняться в течение длительного времени без деформации в жизненном цикле.
• Относительно низкая себестоимость производства станины.

Однако не стоит забывать и о минусах:

•  Доподлинно неизвестно насколько китайские литейщики соблюдают технологические процессы. Каков состав сплава? Осуществляется ли "Старение" отливки. Как правило, после получения отливки она проходит первую термическую обработку, которая выравнивает структуру чугуна и проходит в течение почти 20 часов. Это позволяет снять 80-90 процентов внутренних напряжений. После проведения термической обработки деталь проходит предварительную механическую обработку и поступает на площадку для естественного старения. На открытом воздухе она «вылеживается» на протяжении 10-12 месяцев. Это позволяет снять напряжение после предварительной обработки, при этом, не уменьшая общую структурную твердость чугуна. Задайте себе вопрос: Китайские производители отливают "правильные" чугунные станины?

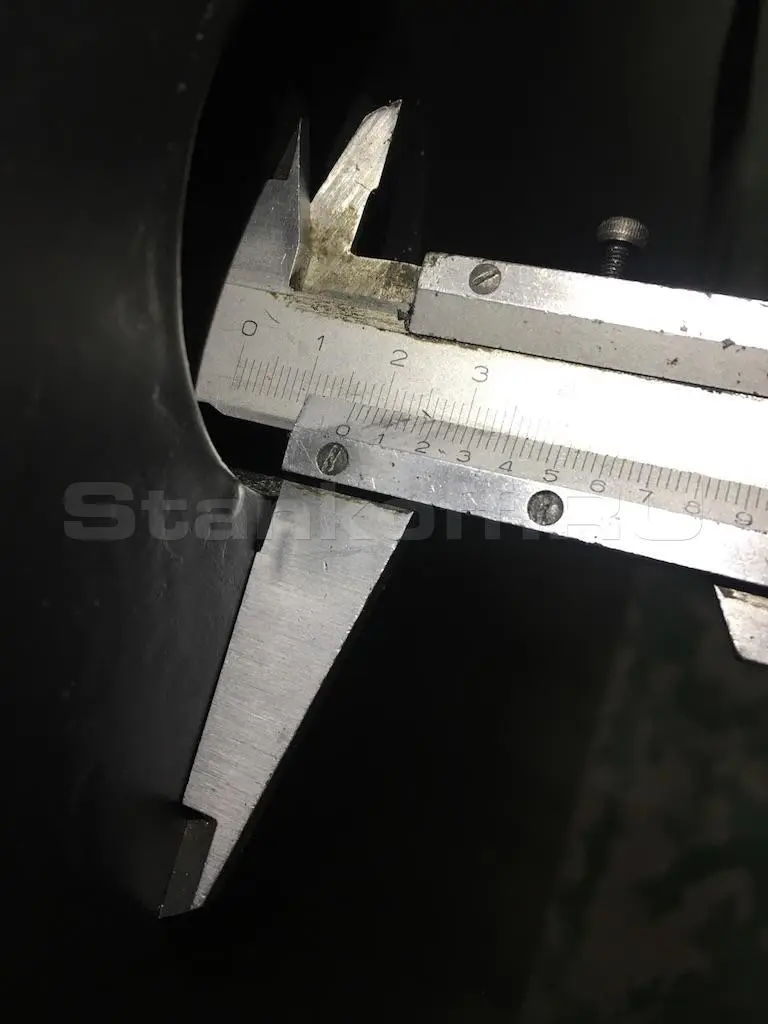

• В процессе литья в отливке образуются полости с воздухом, так называемые пузыри. Это отрицательно влияет на целостность структуры и как следствие может ухудшить прочностные и эксплуатационные характеристики изделия.
• Чугун хрупкий материал и поэтому если в процессе изготовления станка были повреждены резьбы крепления направляющих и реек, то это гарантированно приведет в дальнейшем уменьшению точности при обработке на станке.

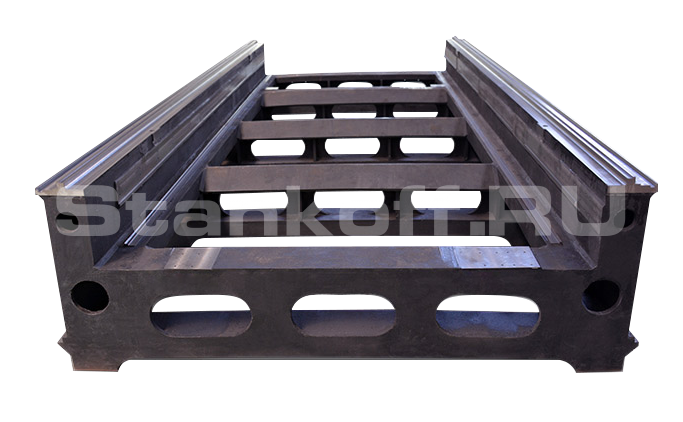

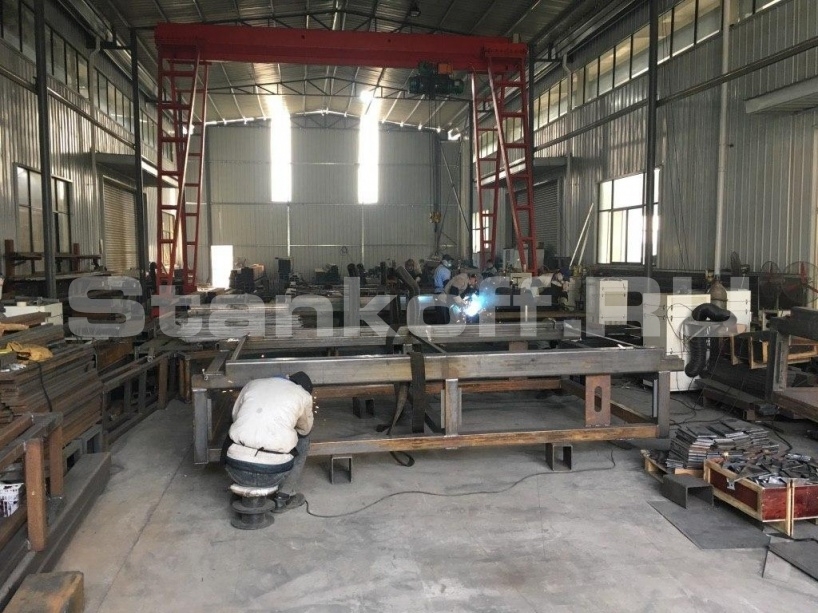

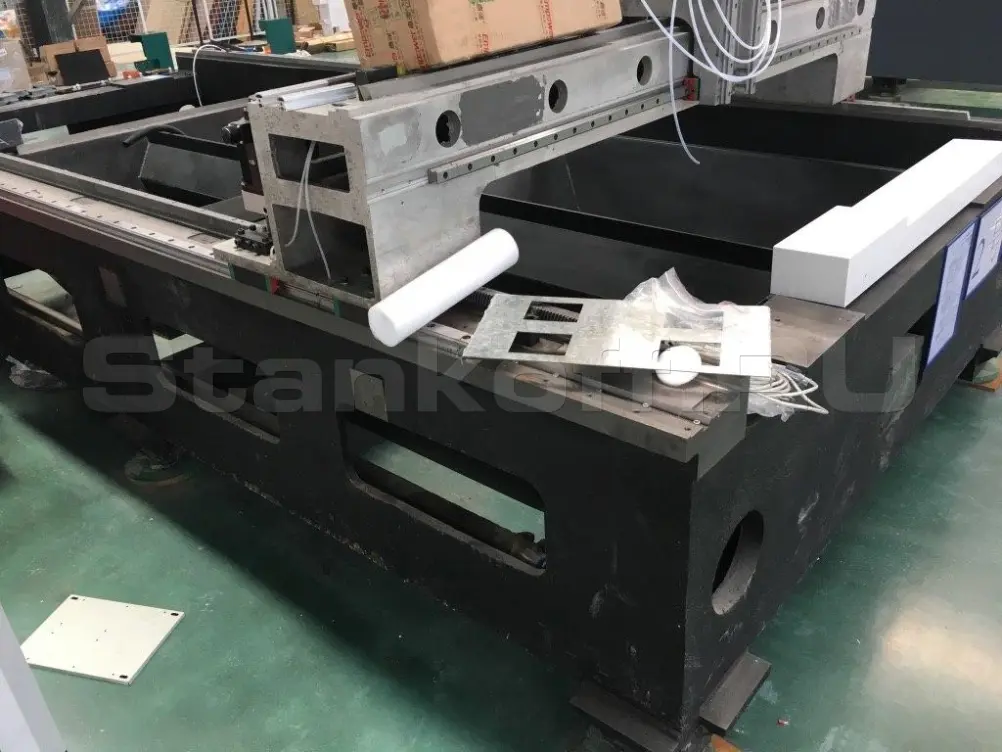

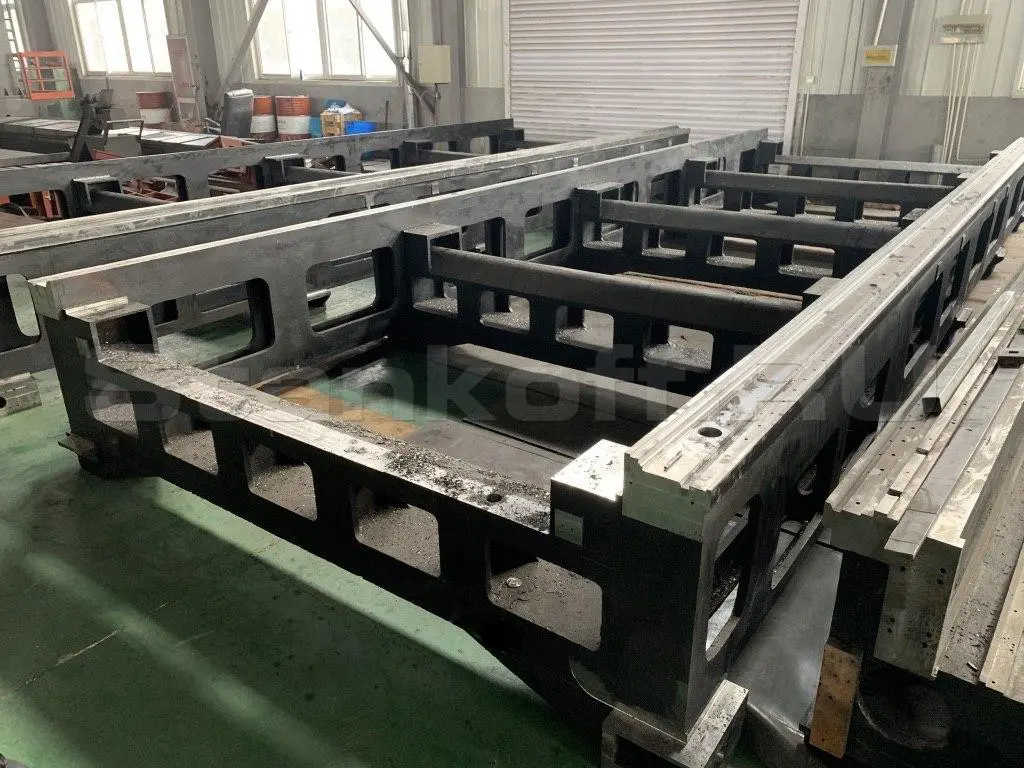

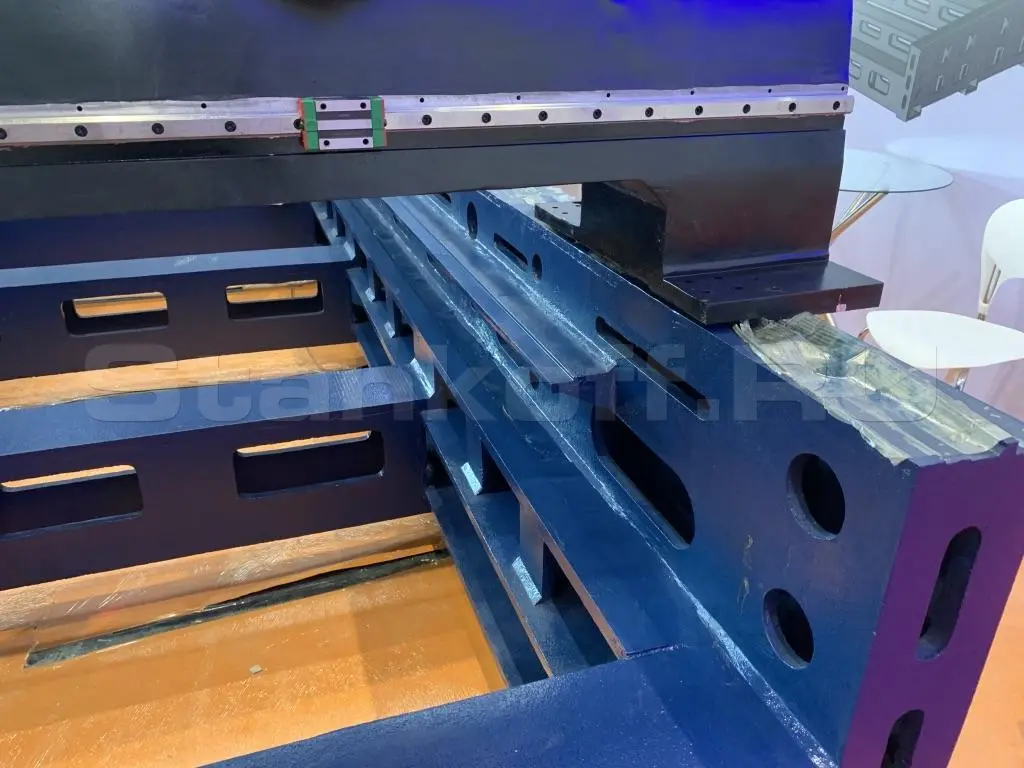

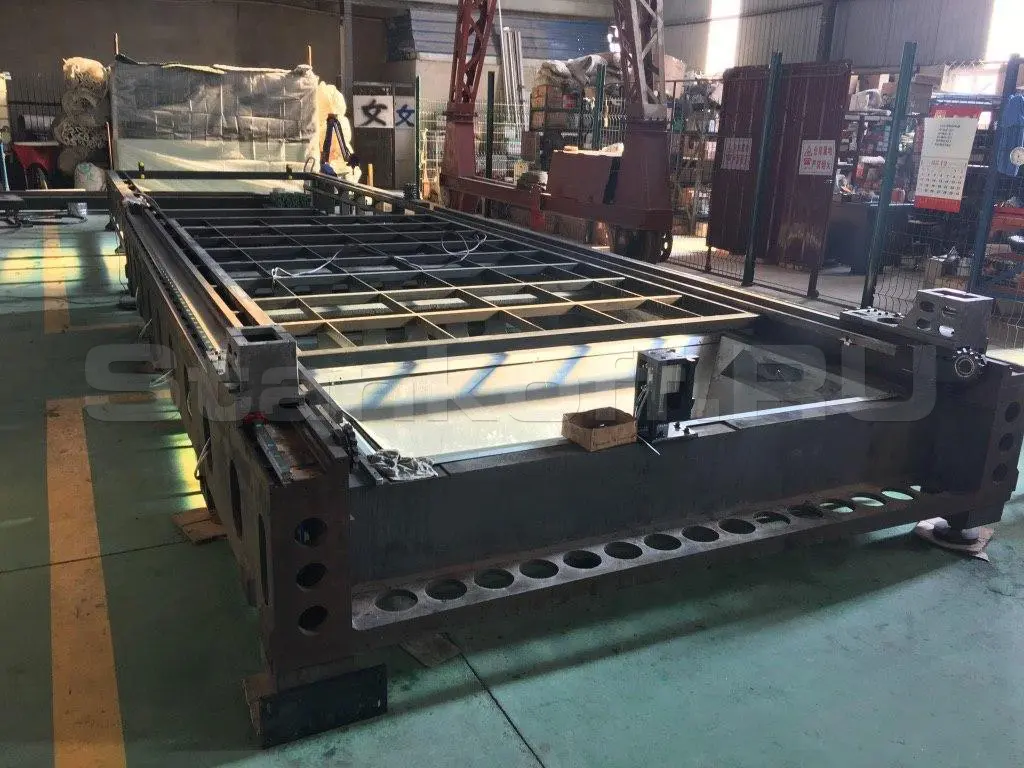

Мы регулярно посещаем заводы основных производителей оптоволоконных лазерных станков в Китае. И вот какие чугунные станины мы увидели.

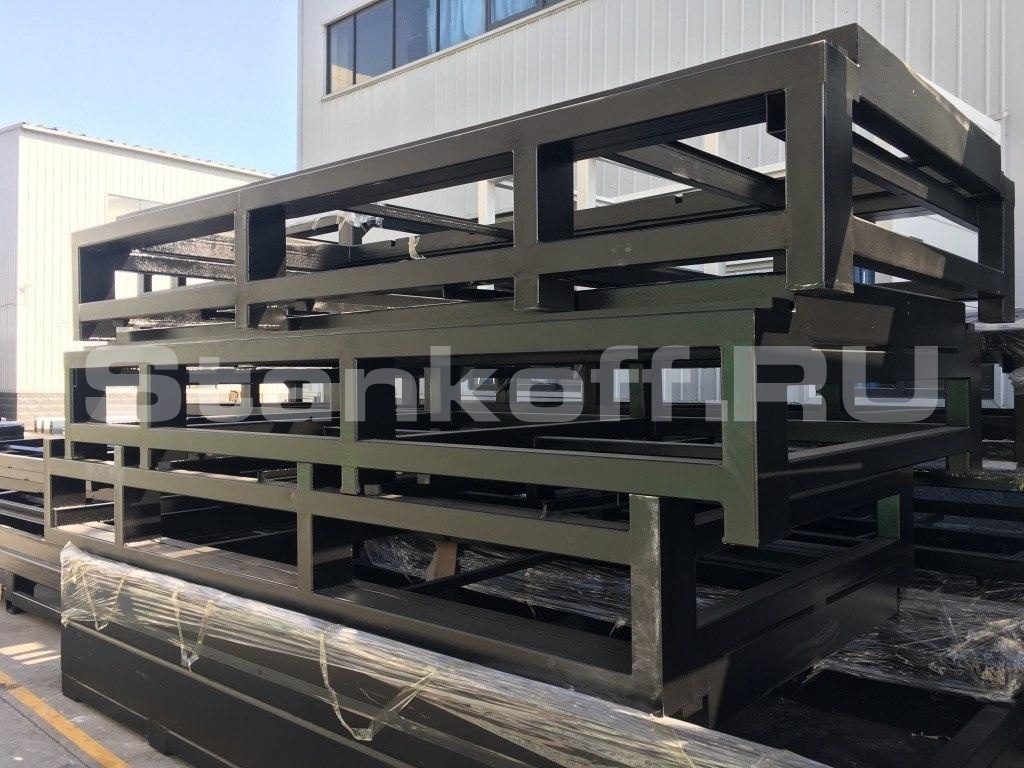

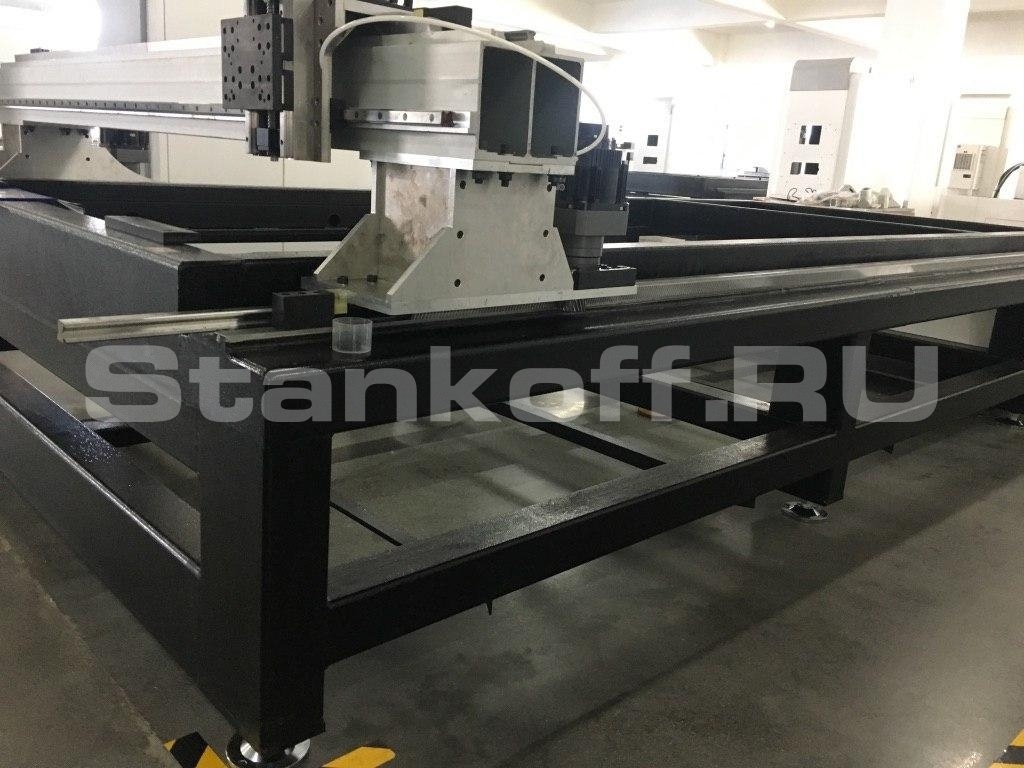

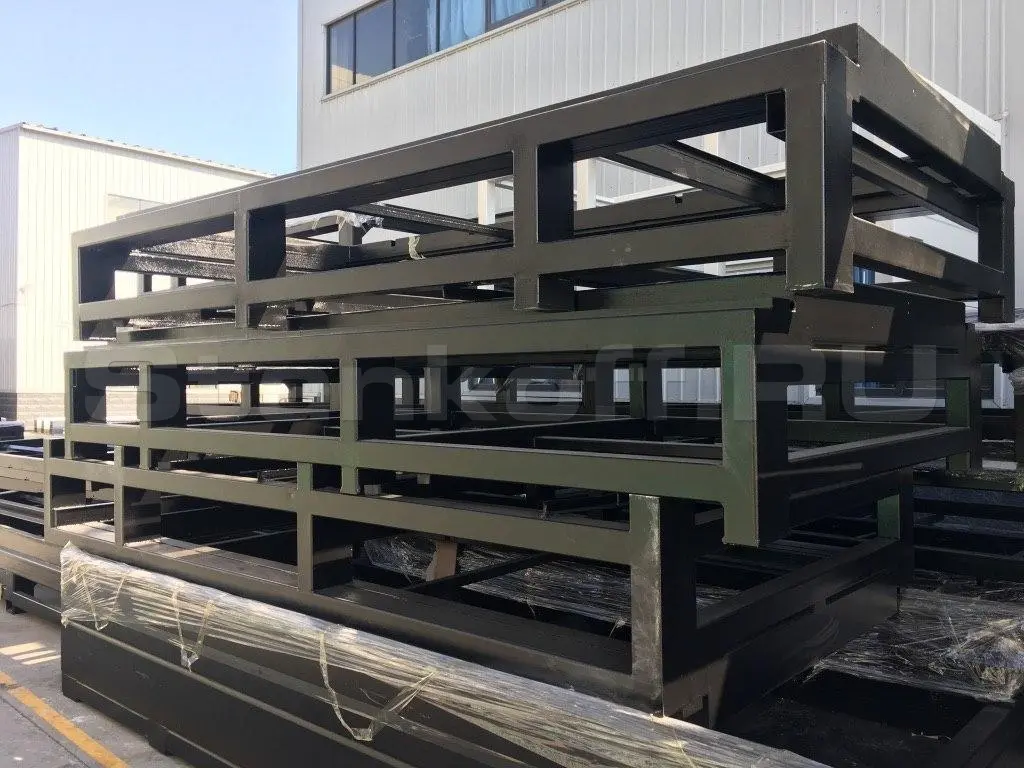

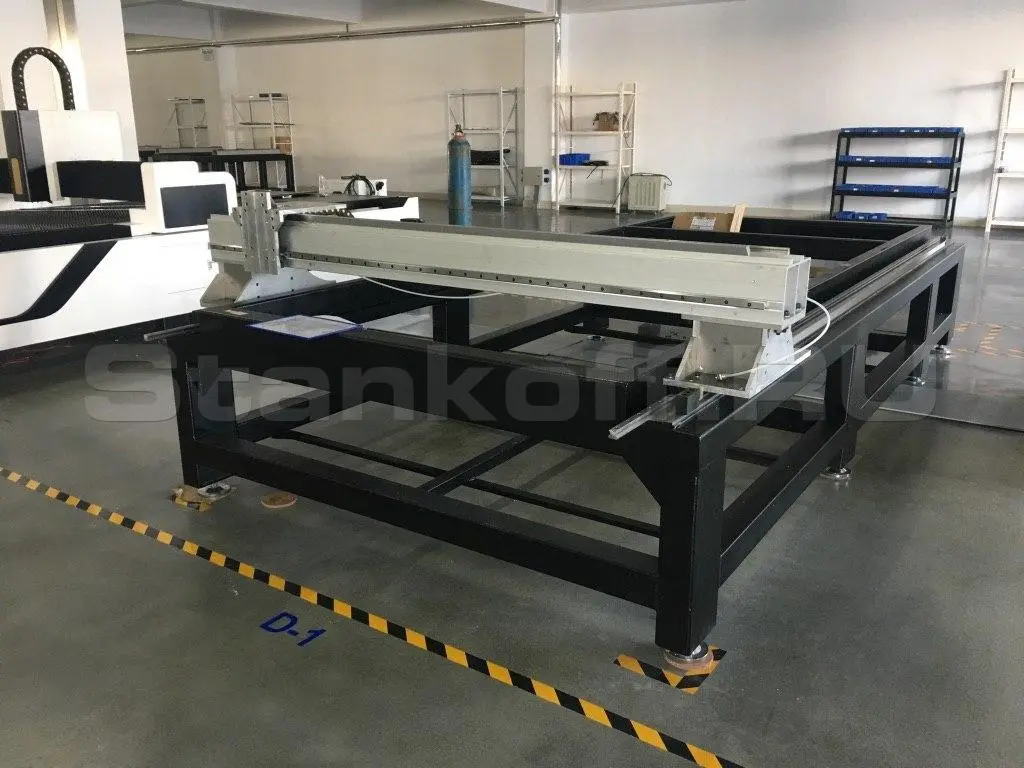

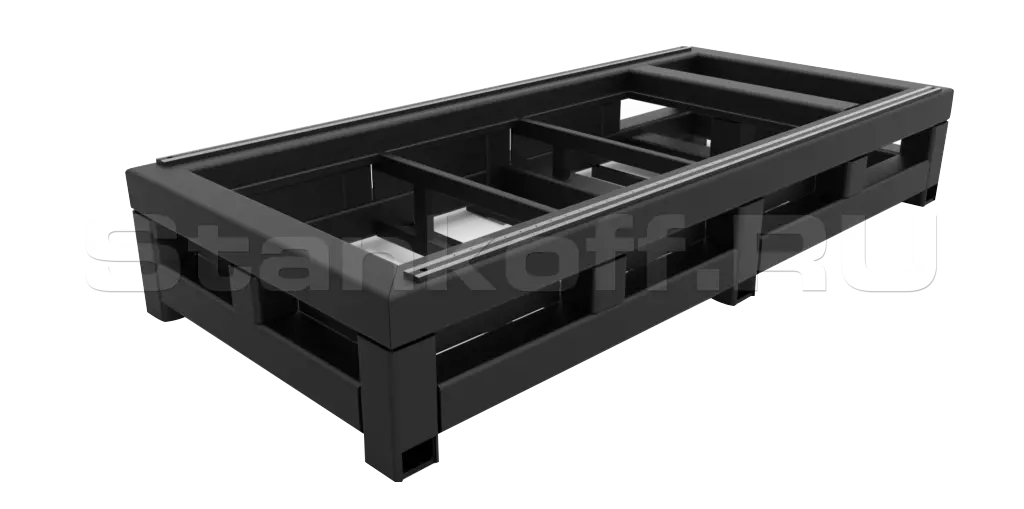

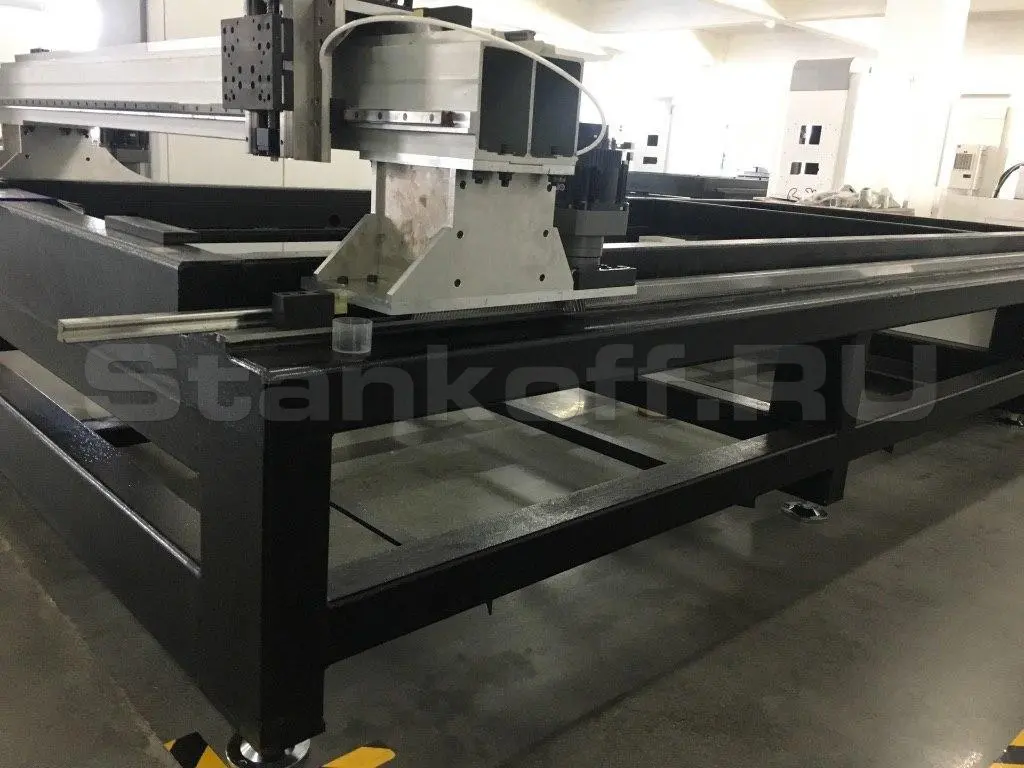

Сварная станина из труб подходит для резки тонкого листового металла. Как правило, используют в производстве бюджетных станков

Плюсы:

• Невысокая стоимость относительно станков на станине из листового металла.
• Ремонтопригодность.

Минусы:

• Могут наблюдаться деформации при интенсивных динамических нагрузках.
• Относительно легкий вес.

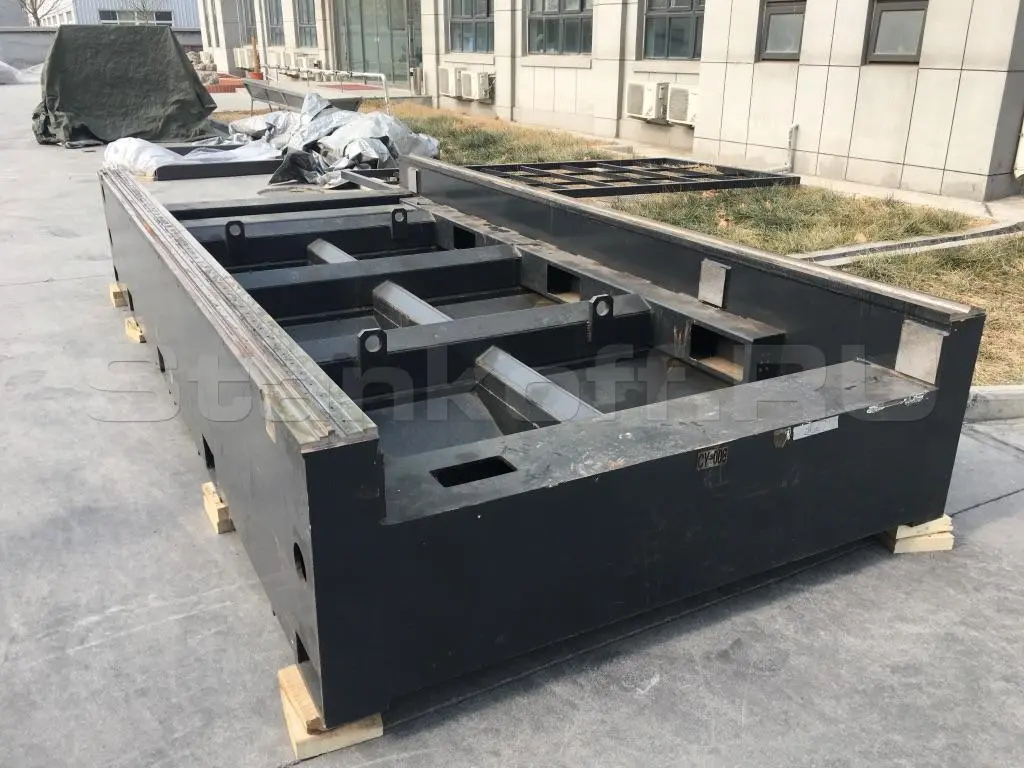

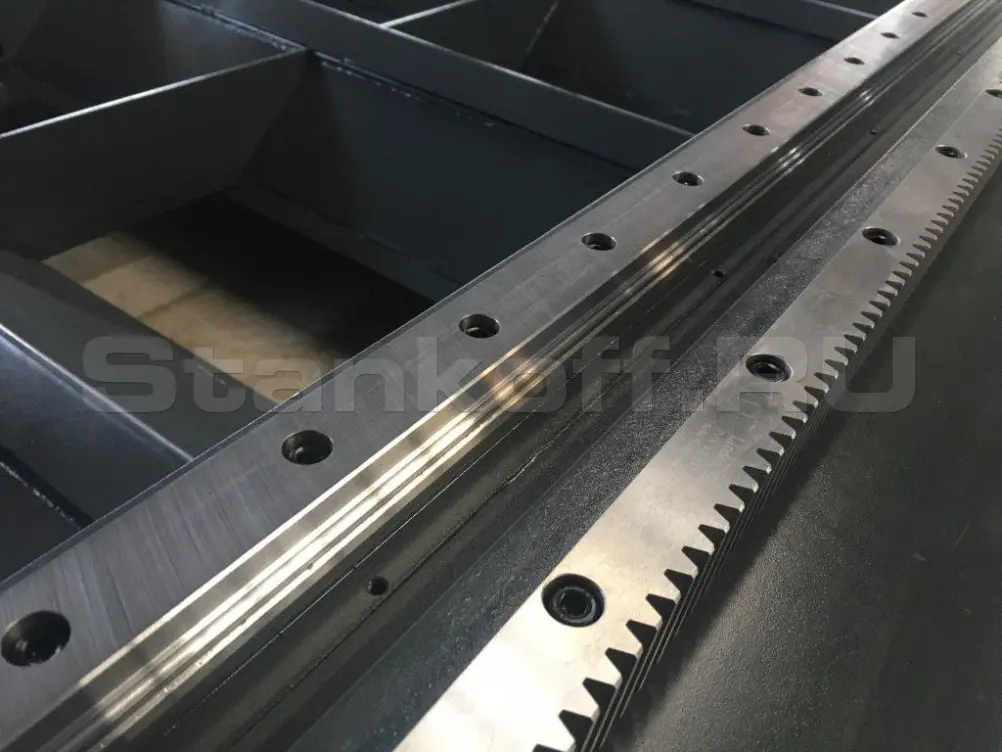

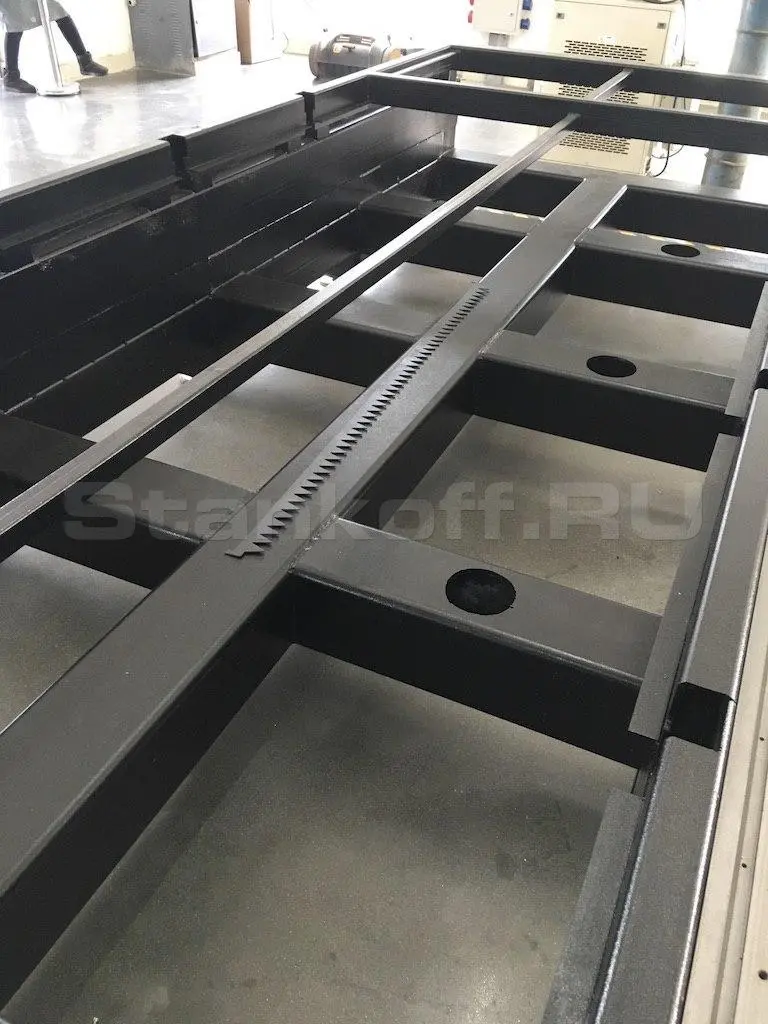

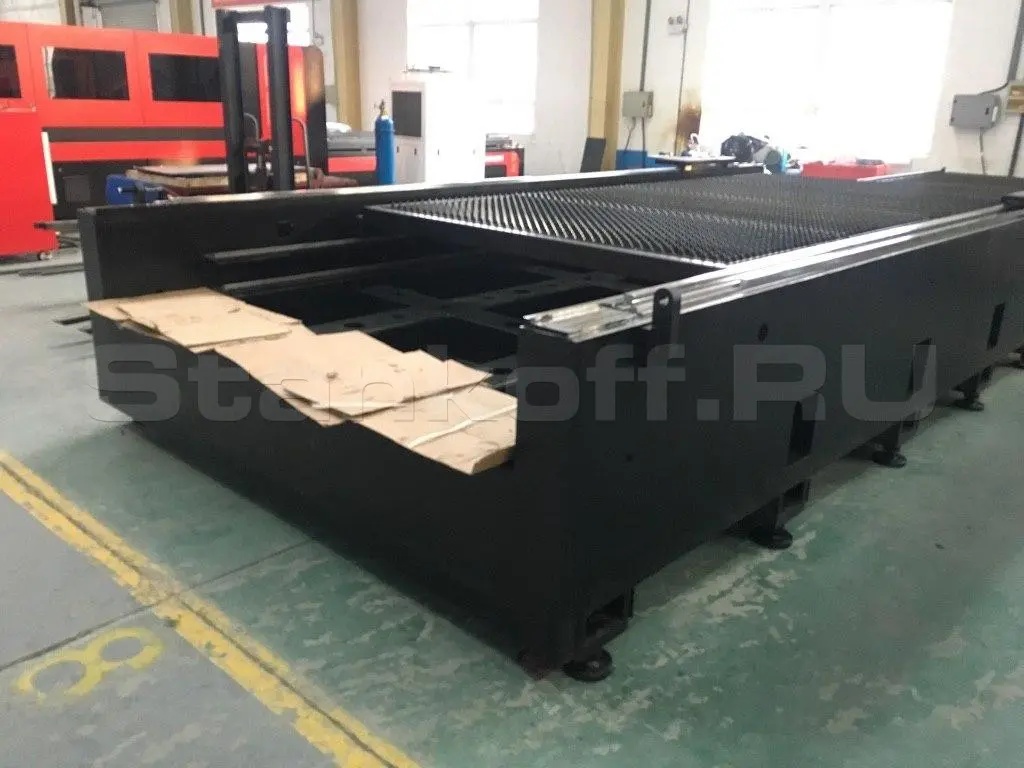

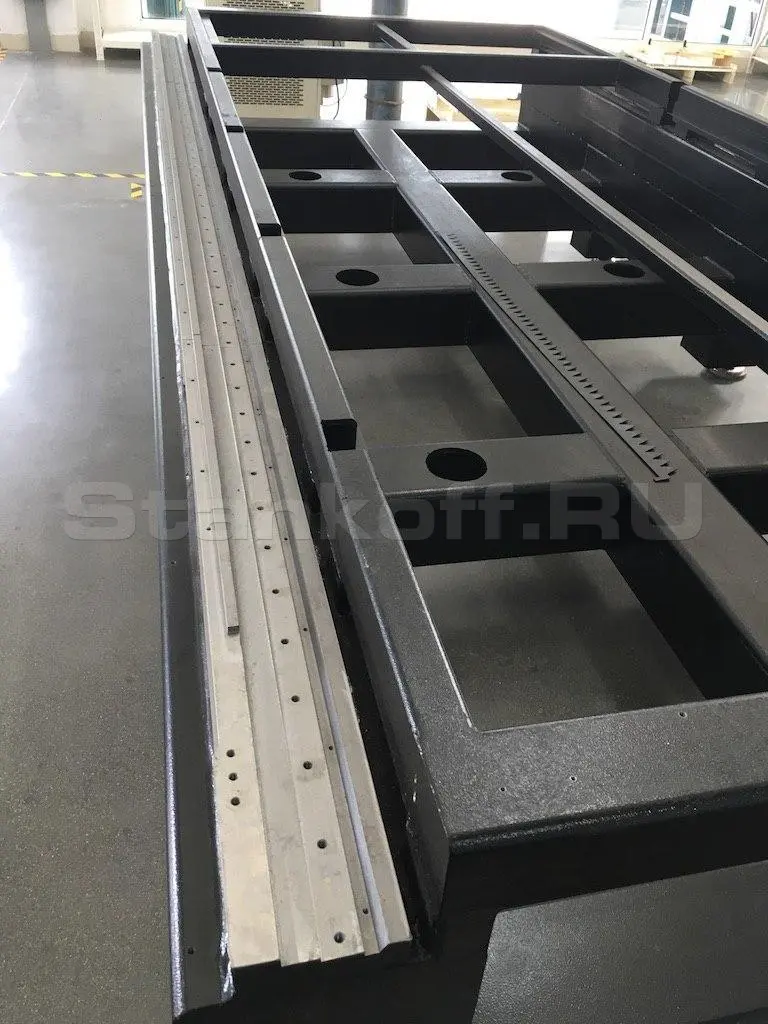

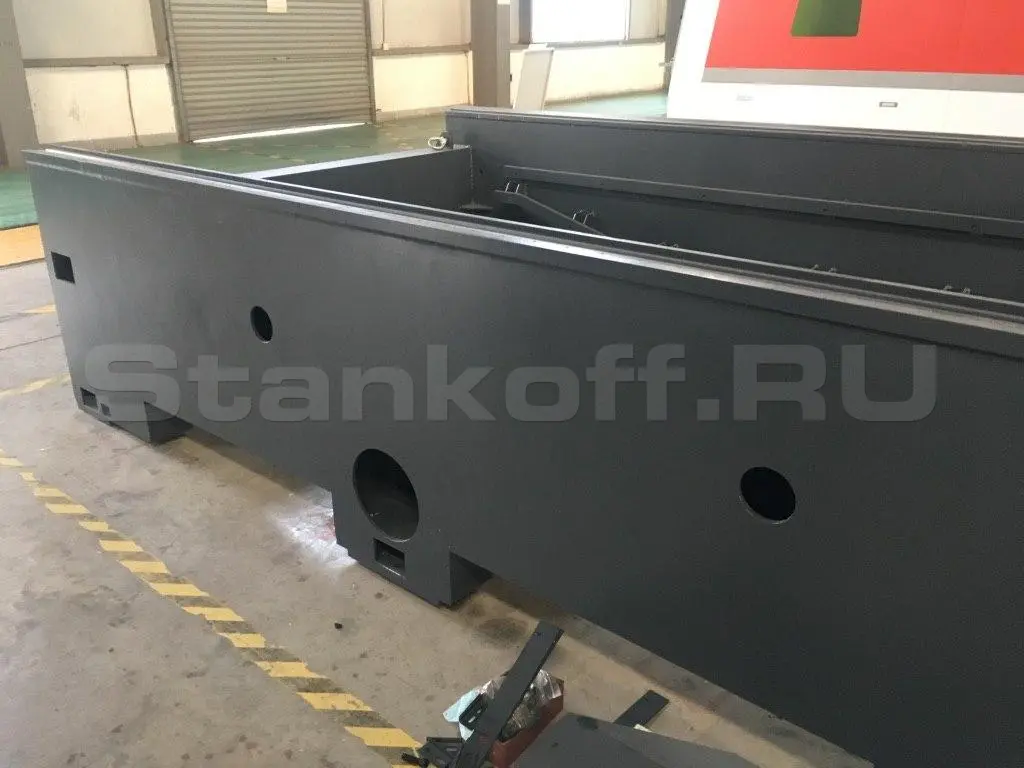

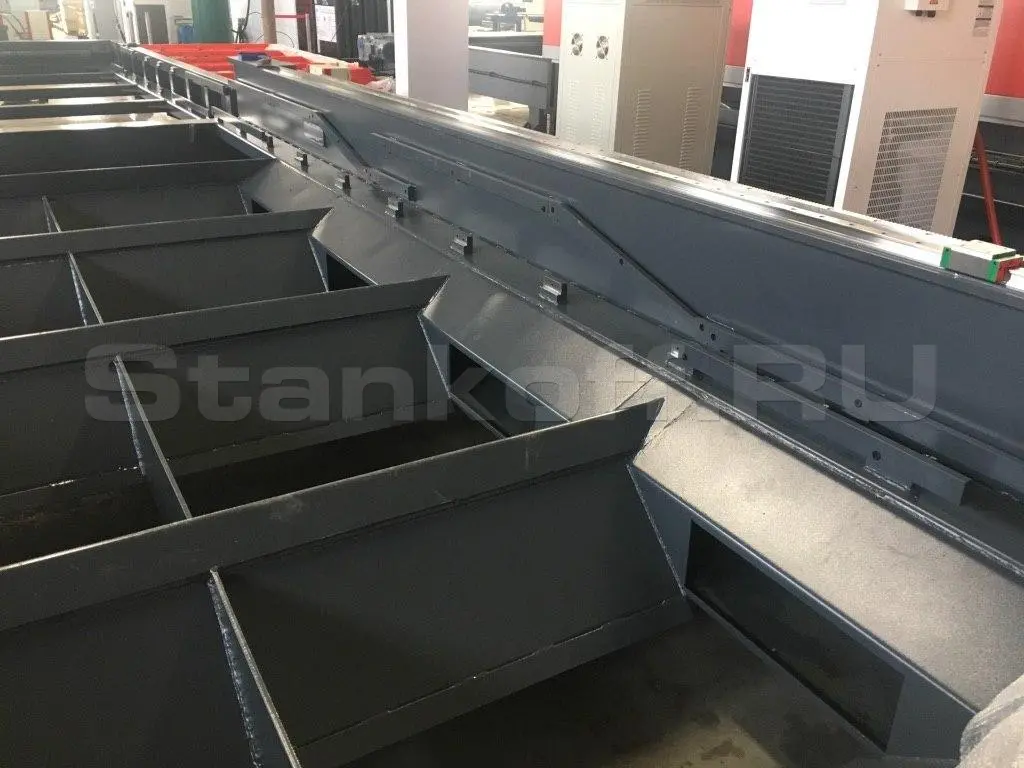

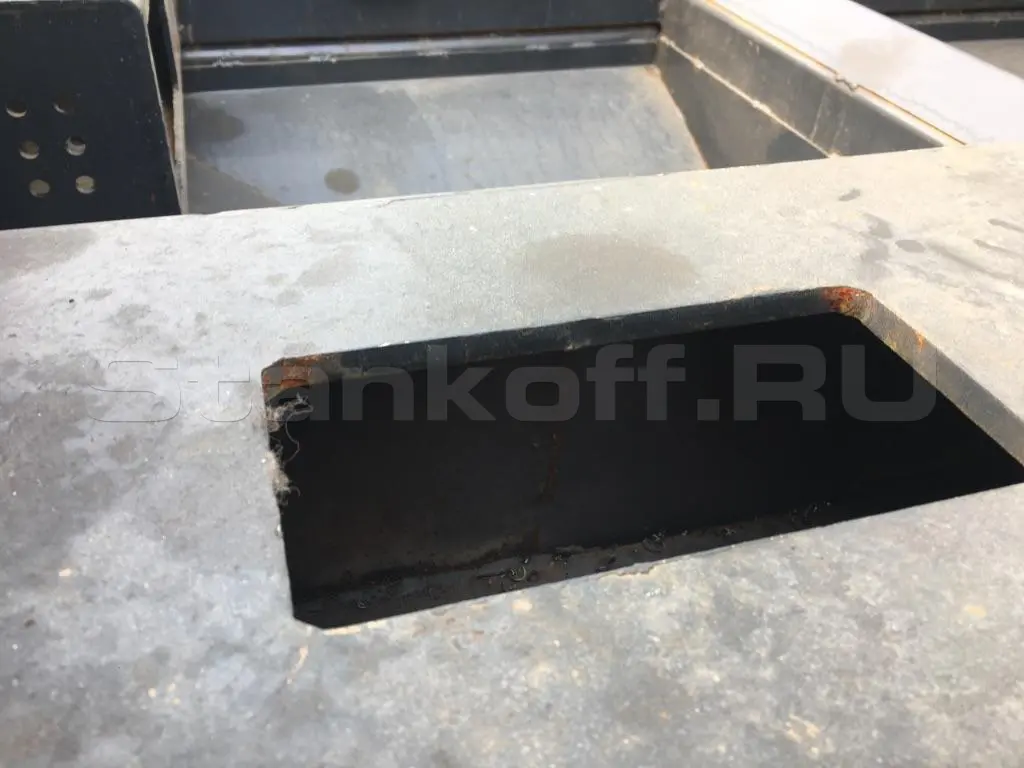

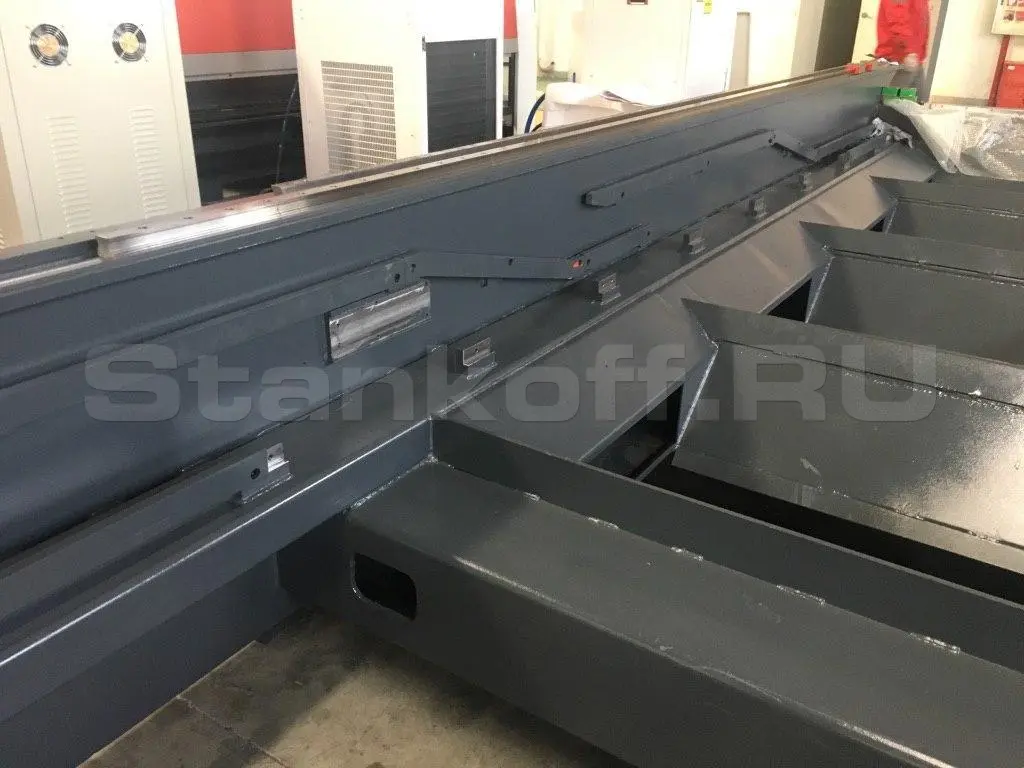

Станина из листа на наш взгляд наиболее прогрессивное и надежное решение для станков оптоволоконной лазерной резки. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Плюсы:

• Металлоемкость и большой вес.
• Прочность и надежность конструкции.
• Долговечность

Минусы:

• Мы честно пытались их обнаружить. Пока не удалось.
