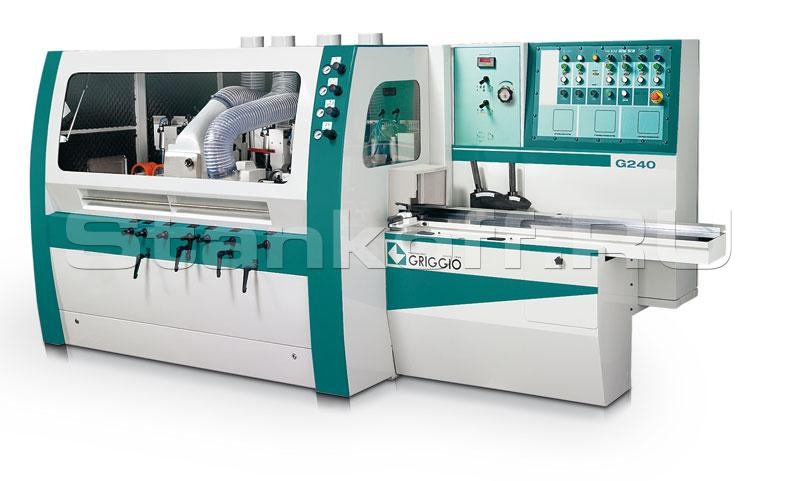

Шестишпиндельный четырехсторонний станок G 240/6

Есть предложение дешевле?
2 883 443 руб
2 652 767 руб
Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

6-ти шпиндельный строгально-калевочный станок GRIGGIO G 240/6 – усовершенствованный станок, тяжелой группы, для производства за один проход погонажных изделий, столярно-строительных изделий и различной деревообрабатывающей продукции для строительства домов. Наличие в станке шести шпинделей, работающих от двух моторов 7, 7 и 10 лс, увеличивает производительность станка и улучшает качество готовой продукции и поэтому подходит для крупных производств.

Шпиндели располагаются по следующей схеме: 1-ый нижний строгальный, 2-ой правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий), 5-ый верхний фрезерный (профилирующий), 6-й нижний фрезерный (профилирующий-калевочный). На нижний вал мощностью 10 кВт могут устанавливать пилы диаметром 200 мм с высотой реза 55 мм. Четырехсторонние деревообрабатывающие станки имеют также двигатель подачи 5,5 лс и подъема траверсы 1,5 лс.

Строгально-калевочный станок GRIGGIO G 240/6 позволяет работать с заготовками различных по размеру, как стандартных, так и коротких по длине (от 250 мм), что немаловажно для предприятий с широким ассортиментом продукции. Заговки подаются со скоростью 6-30 метров в минуту по трем моторизированным роликам, оснащенными пневмоприжимами. Заготовки располагаются на удлиненном хромированном рабочем столе, размер которого на входе составляет 2400 мм. Привод подающих роликов осуществляется через безлюфтовый редуктор. Электронный визуализатор положения траверсы системы подачи упрощает работу на станке. Шумоизоляционная кабина приглушает шумы при работе станка. Безопасность работы на станке гарантирована нормативом безопасности СЕ.

Стандартная (базовая) комплектация строгально-калевочного станка GRIGGIO G 240/6

4 верхний шпиндель с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования)
Привод подающих роликов осуществляется карданными передачами через безлюфтовый редуктор
Хромированные столы +
Электронный вариатор скорости с инвертером +
Длина стола на входе 2400 мм
Шпиндели с независимыми моторами
Приспособление для подачи коротких заготовок с пневматическим исключением ON/OFF
2 ролика перед фуганком. с пневматическим приводом типа вкл./выкл
3 моторизированных ролика +
На столе 1-ый ролик с выключателем ON/OFF
Электронный визуализатор положения траверсы системы подачи +
Подъем траверсы системы подачи автоматический
Пневматические прижимы для всех подающий роликов +
Секционные пневматические прижимы на входе верхних шпинделей +
Двойные пневматические прижимы напротив второго правого фрезерного шпинделя
1 насос для смазки рабочего стола +
1 централизованный насос для смазки направляющих скольжения +
*Шумоизоляционная кабина +
Автоматический запуск звезда-треугольник +
Норматив СЕ СЕ

Расположение шпинделей

1-ый шпиндель нижний строгальный
2-ой шпиндель правый фрезерный
3-ий шпиндель левый фрезерный
4-ый шпиндель верхний рейсмусовый
5-ый шпиндель верхний рейсмусовый
6-ой шпиндель нижний строгальный

Опции строгально-калевочного станка GRIGGIO G 240/6

0815496 Шевинговальная фреза 145x12
0815497 Комплект головок - шевинговальная + ножевая + фрезерная

* шевинговальная фреза 145х12 мм

* ножевая головка для 1-го шпинделя 125х240 мм

* фрезерная головка для 2-го шпинделя 125х130 мм
0815498 Автоматическое позиционирование 3- го и 4- го шпинделей

Автоматическое позиционирование:

* 3-го фрезерного шпинделя

* подающей траверсы

* траверсы и 4-го шпинделя при одновременном движении
0815505 Длина подающего стола 500 мм
0815510 Автоматическая смазка рабочего стола
0815514 Нижний строгальный вал для пил -10 квт (12 л.с.)

Приспособление к работе с пилами

- мощность мотора 10 квт (15 л.с.) (мотор 15 квт поставляется по дополнительному заказу)

пилы диаметром 200 мм, высота реза 80 мм
0815535 Строгальная головка с 4 ножами 240 мм
0815536 Фрезерная головка с 4 ножами 160 мм
0815497 Комплект головок - шевинговальная + ножевая + фрезерная

* шевинговальная фреза 145х12 мм

* ножевая головка для 1-го шпинделя 125х240 мм

* фрезерная головка для 2-го шпинделя 125х160 мм
0815496 Шевинговальная (пазовая) фреза 145х12мм
0815517 Разница для моторов с тормозом , каждый
0815520 Двигатель НР 10 (7,5 квт )

Для 1-2-3 шпинделя, каждый
0815525 Двигатель НР 13 (10 квт )

Для 4-5-6 шпинделя, каждый


Технические характеристики строгально-калевочного станка G 240/6

Максимальное сечение заготовки 240х160 мм
Минимальное сечение заготовки 20х8 мм
Минимальная длина заготовки при подаче стык в стык 250 мм
Минимальная длина одиночной заготовки 700 мм
Максимальная толщина снимаемого слоя 10 мм
Длина стола на входе 2400 мм
Диаметр шпинделей 40 мм
Движение 2'-го шпинделя по горизонтали 45 мм
Размер пазовой фрезы 145х12 мм
минимального / максимального инструмента 1- го шпинделя 110/145 мм
минимального / максимального инструмента 2- го шпинделя 125/200 мм
минимального / максимального инструмента 3-4-5-6- го шпинделя 110/200 мм
Максимальный диаметр инструмента на универсальном шпинделе 180 мм
Опускание инструмента 2'-3 шпинделей в шпиндельную чашу 40 мм
Максимальная глубина профилирования 4 шпинделя 45 мм
Поперечное смещение 4 шпинделя 40 мм
Скорость вращения шпинделей 6000 об/мин
Скорость подачи с инвертером 6-30 м/мин
Диаметр подающих роликов 140 мм
Диаметр аспирационных отверстий 150 мм
Двигатели:
Мощность двигателей 1-2-3 шпинделей 7,5 НР (5,5 кВт)
Мощность двигателей 4-5-6 шпинделей 10 НР (7,5 кВт)
Мощность двигателя подачи 5,5 НР (4 кВт)
Мощность двигателя подъема траверсы 1,5 НР
Вес нетто 4550 кг

Логистика

Вес нетто 4450 кг
Вес брутто в ящике 4780 кг
Габаритные размеры 4500x1700x1800 мм
Упаковочные размеры 4600x1800x1900 мм
Объем 15,7 м3
