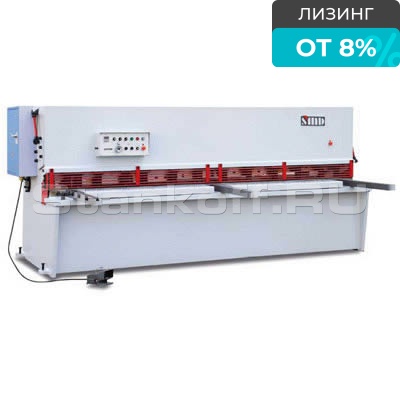

Гидравлические гильотинные ножницы серии SB (SMD)

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Ножницы предназначены для резки листового металла. Процесс резки гильотинными ножницами является наиболее производительным процессом по сравнению с другими разделительными операциями – резкой газом, пильными полотнами или дисками. Гидравлический привод ножниц и закаленные режущие ножи обеспечивают стабильный качественный рез. Современный дизайн оборудования, удобство в работе, пониженная шумность позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования. Предлагаемый ассортимент ножниц позволяет выбрать оборудование с широким спектром функциональных характеристик, в комплектации ножниц можно применять различные виды приспособлений для потребностей различного производства.

Серия SB включает несколько типоразмеров: шириной 2500, 3200 и 4000 мм при резке листа толщиной до 20 мм. Жесткая цельносварная конструкция гильотин призвана обеспечивать высокую точность и надежность оборудования при эксплуатации. Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется не по прямолинейной траектории, а по дуге (принцип качающейся балки), что по замыслу конструкторов должно обеспечивать высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.

Основные особенности:

  • Сварная конструкция рамы ножниц, прошедшая термическую обработку для снятия напряжений, имеет высокую жесткость и стабильность показателей;
  • У гильотин серия SB гидравлический привод осуществляется на качающуюся режущую траверсу, возврат траверсы обеспечивается воздействием аккумулирующих азотных цилиндров, что обеспечивает устойчивую и надежную работу , что обеспечивает устойчивую и надежную работу, компактная и надежная гидравлическая станция расположена под рабочим столом;
  • Лезвия ножей установлены таким образом, чтобы добиться одинакового зазора на всей длине резки и получения ровного реза без заусенцев; компактное и быстрое регулирование зазора лезвий, значение зазора определяется по шкале и надежно фиксируется;
  • Перемещение заднего упора двигателем, индикация перемещения заднего упора, его точность и количество резов находятся на передней панели станка; опускание лезвия ножей может быть удобно и быстро переведено в ждущий режим;
  • Предварительный выбор режима единичных или непрерывных резов, предварительный выбор отрезаемого размера и скорости резки; передний стол с роликовыми опорами для исключения царапин на исходном листовом металле;
  • Гидравлические прижимы листа имеют полиуретановое покрытие, чтобы избежать отпечатков прижимов на мягком материале;- лампа подсветки реза для позиционирования отрезаемого материала по отбрасываемой тени;
  • Защитный экран рабочей зоны с электрическим размыкателем, чтобы гарантировать безопасность работ на станке; возможно оснащение световыми и лазерными защитными экранами;
  • Настройка длины резания для уменьшения длины рабочего хода и увеличения производительности;
  • Современный дизайн оборудования, удобство в работе, пониженная шумность, надёжная система безопасности, отвечающая требованиям ISO, позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.

Стандартная комплектация гилотинных ножниц:

Характеристика

Серия SB

Принцип работы

качающейся балки

Гидравлическая система

гидравлическая система: Rexroth, (Германия)
масляной насос SUMITOMO, (Япония)

Управление

ESTUN E10*

Регулировка зазора

ручная

Подсветка линии реза

теневая

Рабочий стол с шариками

есть

Передние поддерживающие опоры (min 3 шт)**

L=800

Боковая линейка для ручной обработки

L=800

Привод заднего упора

электро-механический

Управление задним упором

электропривод с доводкой по лимбу

Точность позиционирования заднего упора

± 0,1 мм

Автоматический подъем заднего упора***

есть

Функция отхода заднего упора во время реза

есть

Защита

защитные барьеры с электронным ограничением доступа в опасную зону с задней стороны станка, защитные решетки, закрывающие прижимные цилиндры

Дистанционная педаль управления

есть

Инструмент****

один набор режущего инструмента (верхний и нижний)
материал 6CrW2Si

Покраска

станок окрашен полиуретановой краской

Шестигранный гаечный ключ для смены ножей

есть

Руководство по эксплуатации

есть

CE исполнение

* - ESTUN E10 отображает только положения заднего упора
** - Количество передних поддерживающих опор добавляется в зависимости от длинны гильотинных ножниц
*** - Необходим при резе листа свыше максимального ухода заднего упора
**** - В стандартной комплектации поставляется нижний инструмент с 4-я режущими кромками, верхний инструмент с 2-я режущими кромками

Дополнительные опции:

Передний упор для резки под углом

Увеличенный передний рабочий стол (1500;2000;3000)

Управление положением заднего упора

Запасные ножи

Ножи для резки нержавеющей стали, материал Cr12MoV

Система безопасности с фотоэлементами по стандартам безопасности СЕ



система электромагнитных клапанов

рабочий стол с шарикам


увеличенный передний рабочий стол (L=1500, 2000, 3000 мм)



  • Отображение в двух 6-ти разрядных индикаторах
  • Отображение положения заднего упора, с точностью 0,1мм
  • Внутреннее реле времени
  • Выбор системы измерения дюйма/мм



Техническая характеристика

Модель

Номинальная толщина материала *

Длина реза

Максимальный уход заднего упора

Угол наклона лезвий

Скорость работы

Объем масленого бака

Мощность двигателя

Вес нетто

Габариты (ДхВхШ)



мм

мм

мм

гр.

рез/мин

лл

кВт

кг

мм

SB 6x2500

6

2500

600

1°30´

≥ 18

250

11

5300

3150x1720x1545

SB 6x3200

6

3200

600

1°30´

≥ 14

250

11

6380

3850x1720x1545

SB 6x4000

6

4000

600

1°30´

≥ 10

250

11

9350

4640x1850x1750

SB 8x3200

8

3200

600

1°30´

≥ 10

250

11

8260

3845x1900x1785

SB 8x4000

8

8400

600

1°30´

≥ 8

250

11

11520

4665x1930x1785

SB 12x2500

12

2500

800

1°50´

≥ 10

420

22

9650

3190x2005x2100

SB 12x3200

12

3200

800

1°50´

≥ 8

420

22

11150

3890x2005x2100

SB 12x4000

12

4000

800

1°40´

≥ 7

420

22

13070

4690x2005x2100

SB 16x2500

16

2500

800

2°30´

≥ 8

420

22

11450

3220x2260x2245

SB 16x3200

16

3200

800

2°30´

≥ 7

420

22

13460

3890x2300x2285

SB 16x4000

16

4000

800

2°30´

≥ 6

440

22

16350

4690x2300x2315

SB 20x2500

20

2500

800

2°30´

≥ 6

520

30

18500

3260x2620x2525

* - значение максимальной толщины материала приведено для металла с прочностью o=450 Н/мм2 (углеродистая конструкционная сталь); в случае с другими значениями прочности материала, значения максимальной разрезаемой толщины необходимо изменять пропорционально изменению прочности.
