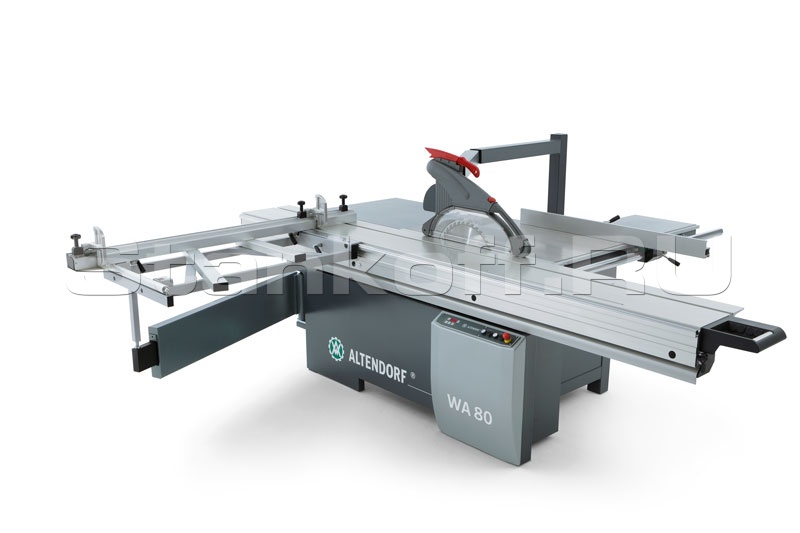

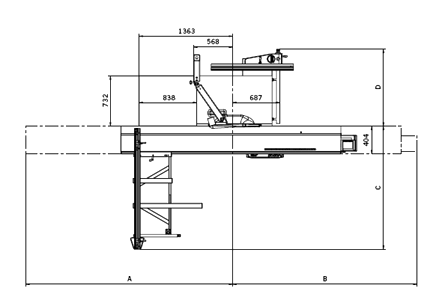

Форматно-раскроечный станок Altendorf WA 80 TE

Панель управления на станине станка

Размещённая на станине станка панель управления обеспечивает хороший обзор всех функциональных элементов. Нажатием кнопки Вы управляете регулировкой высоты и угла наклона основного пильного диска. Показания угла наклона хорошо видны на цифровом дисплее.

Продольный упор с ручной настройкой, ширина раскроя 800, 1 000 или 1 300 мм

Продольный упор отличается лёгкостью хода и точностью регулировки. Лёгкость хода упора обеспечивается твёрдохромированной штангой круглого сечения. При раскрое крупногабаритных плит упор может быть при помощи рукоятки опущен ниже уровня стола.

Пильный агрегат Altendorf

Важнейшим узлом форматно-обрезного станка является пильный агрегат. Для пил Altendorf этот рабочий орган изготовляется по новейшим технологиям. Его безупречно ровный ход обусловлен балансировкой полностью смонтированного пильного вала, а в несущей конструкции использованы литые узлы. Точность перемещений агрегата обеспечивают линейные направляющие, не требующие смазки и иного ухода. Благодаря массивным поворотным сегментам, двигающимся по направляющим пазам, пильный агрегат можно без особых усилий устанавливать точно под нужным углом.

Станина станка

Жесткая станина WA 80 соответствует по своей конструкции станинам станков серии F 45. Рамная конструкция обеспечивает ровный ход всех механизмов и высокую устойчивость станка. Станина полностью закрыта.

Двухроликовая каретка 2 000, 3 000 или 3 200 мм, другие длины кареток по запросу

Каретки на станках Altendorf славятся точностью и лёгкостью хода. Характерной особенностью этой фирменной конструкции являются большие сдвоенные ролики, надёжно удерживающие подвижную часть каретки на круглых направляющих штангах и обеспечивающие верхней и нижней её сторонам абсолютно ровное, без перекосов, положение при перемещении. Лёгкость хода достигается за счёт использования роликов большого диаметра: прилагая минимум усилий, оператор перемещает каретку по направляющим штангам, как по рельсам. Эта легкоходность сохраняется в течение всего срока службы каретки, и на неё не влияют ни многолетние нагрузки, ни опилки, ни древесная пыль.

Ещё одна особенность – каретка не требует специального технического ухода. При каждом её перемещении встроенные щётки автоматически очищают нижние направляющие штанги, смазывать их в ходе эксплуатации не нужно. Использованные в конструкции полые многокамерные профили обеспечивают надёжное сопротивление каретки различным деформациям, в том числе скручиванию. Принцип и значение двухроликовой каретки Одной из важнейших особенностей разработанной Вильгельмом Альтендорфом ведущей системы была и остается двухроликовая каретка. Она необходима для обеспечения неподвижности заготовки, в которую врезается вращающийся пильный диск. Только таким образом, как это было обнаружено, Вильгельмом Альтендорфом, может обеспечиваться абсолютно ровный базовый пропил, который, в свою очередь, является предпосылкой для точности исполнения последующих продольных и поперечных резов. Сам изобретатель для подачи заготовок на круглопильных станках изначально использовал салазки. Позже, в 30-е годы Альтендорф разработал двухроликовую каретку.

С момента разработки алюминиевой двухроликовой каретки в 50-е годы компанией Альтендорф нам неизвестна ни одна система, которая превосходила бы эту двухроликовую каретку по лёгкости и точности хода, устойчивости к скручиванию и простоте обслуживания. Наша правота и совершенство системы «Altendorf» подтверждаются практикой применения свыше 130 000 станков во всех уголках мира.

Защитный колпак

Защитный колпак «Altendorf» впечатляет своей продуманной конструкцией, обеспечивающей оптимальную вытяжку. Всего лишь нескольких движений руки достаточно для того, чтобы заменить широкий колпак на узкий. Колпак позволяет производить распиловку с максимальной высотой пропила 125 мм (независимо от подрезного агрегата) и может быть полностью отведён в сторону.

Поперечный упор, длина раскроя до 3 200 или 2 500 мм

Поперечный упор на прочных опорах обеспечивает возможность точной распиловки под углом 90°. Все настраиваемые параметры лекго считываются с наклонно установленных измерительных шкал. Прочные откидные ограничители поперечного упора не имеют зазора, легко перемещаются и устанавливаются каждый отдельно в любой заданной позиции по всей длине торцовки.

Подрезатель

При раскрое облицованных плит подрезатель позволяет избежать сколов с нижней стороны. Регулировка по высоте электромоторная, по горизонтали осуществляется вручную. Последнее использовавшееся значение высоты выхода подрезного пильного диска сохраняется в памяти, и при следующем включении подрезатель устанавливается на эту высоту. При выключении подрезателя пильный диск автоматически опускается под рабочий стол. Подрезной агрегат оснащен приводом мощностью 0,75 кВт при 8 200 об/мин.

RAPIDO

Чтобы при раскрое материалов с двухсторонней облицовкой избежать сколов с нижней стороны, рекомендуется использовать подрезатель. Подрезатель системы RAPIDO настраивается оператором на нужную ширину пропила не дольше трёх минут. По сравнению с обычными системами подрезания экономится по меньшей мере 10 минут настройки, так как отпадает необходимость в утомительной установке дистанционных шайб подрезной пилы, состоящей из двух дисков. Система RAPIDO позволяет точно согласовать ширину пропила подрезателя и основной пилы путём бесступенчатой регулировки в диапазоне 2,8 – 3,8 мм. Демонтировать инструмент при этом не требуется.

Панель управления на уровне глаз

Панель позволяет Вам постоянно следить за всеми основными функциями управления. Она легко поворачивается и доступна с любой позиции оператора. Настройка пильного диска и регулировка продольного упора электромеханическая.

Продольный упор с ручной тонкой настройкой

Ручная тонкая настройка облегчает точную установку продольного упора. Регулировочный винт обеспечивает юстировку упора с точностью до миллиметра.

DIGIT X

Цифровая индикация размеров по ширине раскроя для продольного упора с тонкой ручной настройкой. Данная электронная измерительная система гарантирует точную и быструю настройку продольного упора. Повторяемые параметры могут в точности воспроизводиться и считываться на дисплее системы DIGIT X. Система не подвержена износу и не чувствительна к пыли. При перестановке упорной линейки из положения плашмя на ребро или наоборот производится автоматическая корректировка размеров.

Односторонний угловой упор

Односторонний угловой упор обеспечивает возможность прецизионной резки под прямым и непрямым плоским углом. Легко настраиваемый упор можно всего лишь несколькими движениями руки установить на двухроликовой каретке.

DIGIT L

Поперечный упор DIGIT L позволяет производить настройку размера по длине с точностью до 0,1 мм. На новом дисплее указаны размеры всех откидных ограничителей. Калибровка всех размеров производится одной операцией на едином центральном измерительно-индикаторном блоке. К станку WA 80 X возможно приобрести упор DIGIT LD: Упор отображает на цифровом индикаторе ещё и значение угла, который можно настраивать с точностью ± 0,01°. Длина обработки с учётом угла, под которым делается пропил, вычисляется автоматически. Пробные пропилы отпадают.

DUPLEX

Эта перпендикулярная пара упорных линеек с бесступенчатой регулировкой позволяет быстро и точно раскраивать детали с любыми углами от 0 до 90 градусов. Запиловку под углом 45° можно выполнять с обеих сторон, не переставляя для этого упорные линейки. Нужные размеры настраиваются по масштабной шкале, которая оснащена лупой, и по корректировочной шкале. Упор DUPLEX во всех предлагаемых модификациях легко крепится в любом месте на двухроликовой каретке, по всей её длине. В исполнении DUPLEX D устройство снабжено цифровым измерителем угла с точностью до 1/100° мм.

DUPLEX DD

Упор этой модификации запатентован как изобретение фирмы Altendorf во многих странах. Он обеспечивает дополнительные удобства оператору и помогает избежать потерь времени на подсчёты, замеры, пробные пропилы. Упор снабжён электронным устройством, которое вычисляет длину раскроя с учётом углов по обе стороны от упора и выдаёт на табло цифровое отображение обоих значений.

STEG

Обеспечение более широкой опорной поверхности (ширина: 400 мм) для широких заготовок. Облегчает труд оператора при форматной обработке крупных плит.

Быстрозажимный ручной фиксатор

Быстродействующий ручной фиксатор легко позиционируется и крепится на двухроликовой каретке. Благодаря этому заготовка прочно фиксируется на каретке и поперечном упоре. Дополнительная надежность, не стоящая больших затрат.

PALIN

Приспособление PALIN вместе с поперечным упором, позволяет точно по размеру выполнять распиловку длинномерных узких заготовок параллельно или на конус. Благодаря упору боковой стороны заготовки в измерительную систему не возникает никакой потери длины реза. Кроме того, оператор может быстро и точно параллельно распиловывать детали разной длины, не переставляя устройство PALIN. Еще одно преимущество: сняв измерительную систему, можно использовать устройство PALIN в качестве опоры для заготовки. В исполнении PALIN D устройство снабжено цифровым измерителем и тонкой настройкой.
