Термопластавтомат SIGER CLASSIC 650S

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Артур Ахметзянов

Хотите мы Вам перезвоним? Да

Мощный термопластавтомат с усилием смыкания 6500 кН. Комплектуется сервосистемой вместо асинхронного двигателя, позволяет снизить расход электроэнергии на 40% (по сравнению со стандартными ТПА Siger Classic). Наибольший экономический эффект достигается при времени цикла более 40 с. Мощность нагрева 36 кВт, мощность двигателя 20+35 кВт, поэтому необходимо предусмотреть запас по мощности.

У ТПА есть 5 зон контроля за температурой, 13 выталкивателей, работает с пресс-формами толщиной от 350 до 910 мм. Размер платформы 1300х1300 мм. Оснащается износостойким шнеком из азотированной высоколегированной стали диаметром 80, 90 или 100 мм. Масса впрыска 1965, 2487 или 3069 г, скорость впрыска 80 мм/с.

Гидравлическая схема 650S

Чертеж плит

Чертеж неподвижной плиты тпа Siger 650 с Т-слотом

Чертеж подвижной плиты тпа Siger 650 с Т-слотом

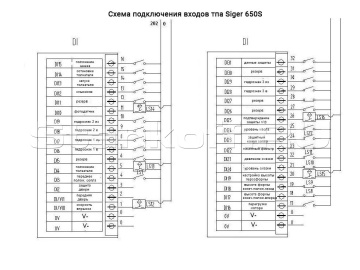

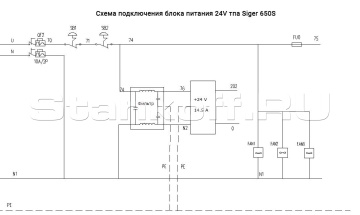

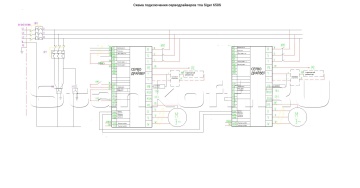

Электрическая схема тпа Siger 650S

Особенности станка


Защищенная кабельная система

Для того чтобы предохранить электрические провода (на нагревательные элементы) и термопары от возможности их обрыва и заливания пластиком, они убраны в подвижный кабель-канал.

Гибкий контроллер Keba с расширяемостью

Устанавливается австрийский контроллер Keba. Имеет широкий диапазон регулировок, высокую скорость отклика и обратной связи, позволяет установить дополнительные модули.

Упрощенное обслуживание и быстрая переналадка

Изменено крепление маслосъемных колец, что облегчает их замену при проведении ТО оборудования. Плиты с Т-слотом в стандартной комплектации дают возможность сократить время переналадки оборудования и создают удобство в креплении ПФ.

Усиленная защита гидравлических рукавов

Для защиты обслуживающего персонала от возможных повреждений во время обрыва рвд, мы дооснастили рвд металлическими тросиками, которые защитят оператора от выброса масла под давлением из порванного рукава.

Оптимизация гидравлической системы

Гидравлические распределители перенесены на гидравлический цилиндр узла впрыска, что позволило сократить длину гидравлических шлангов и время отклика гидравлической системы.

Усовершенствованная механическая защита

Изменено устройство механической защиты, что повысило ее надежность, так как не требуется ее перенастройка после замены ПФ. Мы переместили механическую защиту на внутреннюю часть узла смыкания.

Функция интрузии для толстостенных изделий

Добавлена функция интрузии. Интрузия позволяет компенсировать усадку материала, а как следствие видовые и качественные деформации в толстостенных изделиях. То есть если изделие по объему впрыска превосходит возможность впрыска ТПА, можно использовать функцию интрузии и как бы додавить нехватающий объем полимера. Эта функция работает с толстостенными изделиями.

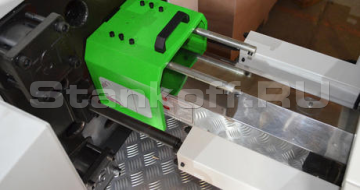

Улучшенная система направления и позиционирования

Появилась система двойных направляющих каретки с удлиненной поддерживающей базой и увеличенной на 30% точностью. Использование двух гидравлических цилиндров отвода/подвода каретки шнека позволяют более точно позиционировать узел впрыска. Достигается плавность и увеличивается скорость хода за счет уменьшения сопротивления.

Усиленная конструкция плит с ребрами жесткости

Увеличена толщина подвижной плиты в самых тонких местах в 2-3 раза, добавлены ребра жесткости. Увеличена толщина неподвижной плиты в самых тонких местах в 2-3 раза.

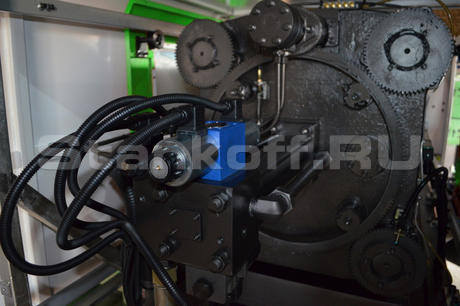

Эффективная гидравлическая система

Гидравлические распределители перенесены на гидравлический цилиндр узла смыкания, что позволило сократить длину гидравлических шлангов и время отклика гидравлической системы.

Оптимизированное линейное позиционирование

Точное линейное позиционирование узла впрыска достигается использованием опор скольжения, которые также уменьшают силу сопротивления при движении каретки.

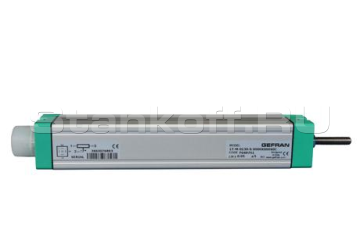

Надежная потенциометрическая линейка

Потенциометрическая линейка Gefran отлично себя зарекомендовала на ранее поставляемых термопластавтоматах. Ее использование позволяет добиваться точных и стабильных перемещений узлов тпа. Отличается долговечностью и надежностью работы.

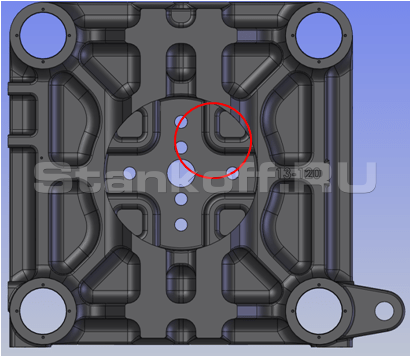

Усиленная конструкция плит

Подвижная плита (вид сзади). Площадь смыкания неподвижной плиты на 30% больше по сравнению с предыдущей версией машины, область в районе центрального отверстия также толще. Подвижная плита тоже сделана толще на 30% и добавлены ребра жесткости в центре.

Гибкость конфигурации сопла

На станках установлено стандартное сопло, подходящее для большинства используемых пресс форм. Возможна комплектация удлиненным соплом (по желанию).

Механическая защита

Общая схема.

Улучшенная транспортабельность и прочность станины

Мы добавили отверстия в станину для удобной транспортировки машины, чтобы не поднимать машину за направляющие колонны (опасно). Это поможет сохранить параллельность плит. Основание станины шире и толще и, в целом, станина намного прочнее.

Точное терморегулирование

Нагреватели обеспечивают равномерный нагрев материального цилиндра. С помощью контроллера с ПИД регулированием температура материального цилиндра поддерживается с точностью до 1 градуса по Цельсию.

Адаптивный сервопривод

Серво драйвер. Машины серии Classic (S) оборудованы продвинутой сервосистемой. Частотный преобразователь регулирует обороты вращения электромотора в зависимости от фазы цикла литья для более эффективного потребления электроэнергии. Это позволяет получить экономию энергии до 80%.

Энергоэффективный сервомотор

Серво мотор. Машины серии Classic (S) оборудованы продвинутой сервосистемой, позволяющей получить экономию энергии до 80%.

Гибкая система очистки

Загрузочный бункер имеет задвижку и свободно перемещается по своей направляющей площадке для удобства удаления остатков оставшегося в нем материала, через удобно расположенный канал сброса материала.

Комплектация поставки

  • Масляный насос: Yuken / Nachi, Япония;
  • Обратный клапан: Hydraulic Power, Тайвань;
  • Направляющий клапан: Yuken, Япония;
  • Гидравлический двигатель PKL / Гидравлический двигатель Intra-Italy: PKL / Intra-Italy, Китай/Китай;
  • Клапан противодавления Yuken / Клапан противодавления Hydraulic Power: Yuken / Hydraulic Power, Япония / Тайвань;
  • Контроллер: Keba, Австрия;
  • Потенциометрическая линейка: Opkon, Турция;
  • Датчик положения: T.E. / Tend/Shneider, Франция/Франция;
  • Пускатели: Siemens, Германия;
  • Термореле: Siemens, Германия;
  • Однофазный автоматический переключатель: Siemens, Германия;
  • Двухфазный автоматический переключатель: Siemens, Германия;
  • Трехфазный автоматический переключатель: Siemens / T.E., Германия / Франция;
  • Серводвигатель: Inovance, Китай;
  • Серводрайвер: Inovance, Китай;
  • Масляный насос для серии серво: ECKERLE / SUMITOMO, Германия / Япония;
  • Пропорциональный клапан: Yuken, Япония;
  • Электрический двигатель: Jiangmen, Китай;
  • Шнековая пара: Huaye, Китай;
  • Гидравлический распределитель: Yuken, Япония.
Диаметр шнека, ммA: 80, B: 90, C: 100
Соотношение длина/диаметр шнека (L/D)A: 24.8:1, B: 22:1, C: 19.8:1
Объем впрыска, см3A: 2136, B: 2704, C: 3338
Масса впрыска (ps), гA: 1965, B: 2487, C: 3071
Давление впрыска, мПаA: 233, B: 184, C: 149
Ход узла инжекции, мм425
Максимальная скорость вращения шнека, об/мин163
Скорость впрыска, мм/сек80
Скорость впрыска, см3/секA: 401, B: 508, C: 627
Масса впрыска (ps), унцияA: 69, B: 88, C: 108
Диаметр сопла, мм5
Диаметр центровочного отверстия, мм200
Усилие смыкания, т650
Ход раскрытия, мм920
Размер плит, мм1310x1310
Расстояние между колоннами: горизонт., мм900
Расстояние между колоннами: вертик., мм900
Максимальное раскрытие, мм1830
Минимальная толщина пресс-формы, мм350
Максимальная толщина пресс-формы, мм910
Ход гидравлического толкателя, мм265
Усилие гидравлического толкателя (движение вперед), кН182
Количество выталкивателей, шт.13
Давление гидравлической системы, мПа17.5
Мощность насос-мотора, кВт30+24
Мощность нагрева, кВт36
Количество зон нагрева, шт.6
Объем гидравлического бака, л950
Габариты (ДxШxВ), мм9300x2000x2300
Масса машины (сухая), т23,8 т
