Профильный боразоновый заточной станок для ленточных пил ПЗСЛ80/100

ПЗСЛ 80/100 боразоновый автоматический станок для заточки ленточных пил шириной 80-100мм. профильным эльборовым заточным диском, с маслянным охлаждением, без присутствия опытного заточника.

Многие считают, что поставив на своем участке по подготовке ленточных пил заточной станок проходного типа какого-либо известного иностранного производителя, или даже российский внешне очень мощный они решили проблему качественной подготовки пил к работе. Но это совсем не так. Известный производитель или нет, мощная станина или не очень все это решает только проблему качественного изготовления станка.

В станках для заточки широких больше 60мм ленточных пил, как правило, механика сделана очень хорошо.  Около 90% разрыва ленты происходит  из-за неверной заточки.

Во время заточки практически всегда не полностью протачивается профиль каждого  зуба и таким образом не снимаются микротрещины, образующиеся в пазухах во время работы пилы, либо создаются условия для ускоренного возникновения микротрещин (прижоги, неровности, риски и так далее). Во время пиления микротрещины разрастаются, что ведет к преждевременному разрыву пилы.

Изнашивающийся во время точения профиль торца заточного камня даже на одном круге может сформировать на зубьях пилы различные углы, что приведет к быстрому образованию волны.

Причины, приводящие к некачественной заточке

• потеря  заточным камнем своей формы в процессе работы станка;
• люфты в механизмах заточного станка;
• отсутствие или неправильная подача охлаждающей жидкости;
• неправильно выбранный заточной камень (размер, твердость, сильное биение и так далее);

Основная причина неверной заточки ленточной пилы - это ЧЕЛОВЕК который за всем этим должен следить.

На ПЗСЛ80/100 может работать любой, абсолютно не подготовленный человек, что дает возможность махисключить влияние человеческого фактора на качество результата. Заточнику необходимо только подвести диск к пиле. Все остальное станок сделает сам. За один проход Вы получите пилу заводского качества с абсолютно одинаковым профилем каждого зуба и необходимыми передним и задним углами на всей длине пилы без прижогов, микронеровностей и рисок.

Приобретайте профильный заточной станок и забудьте о проблемах заточки ленточных пил!

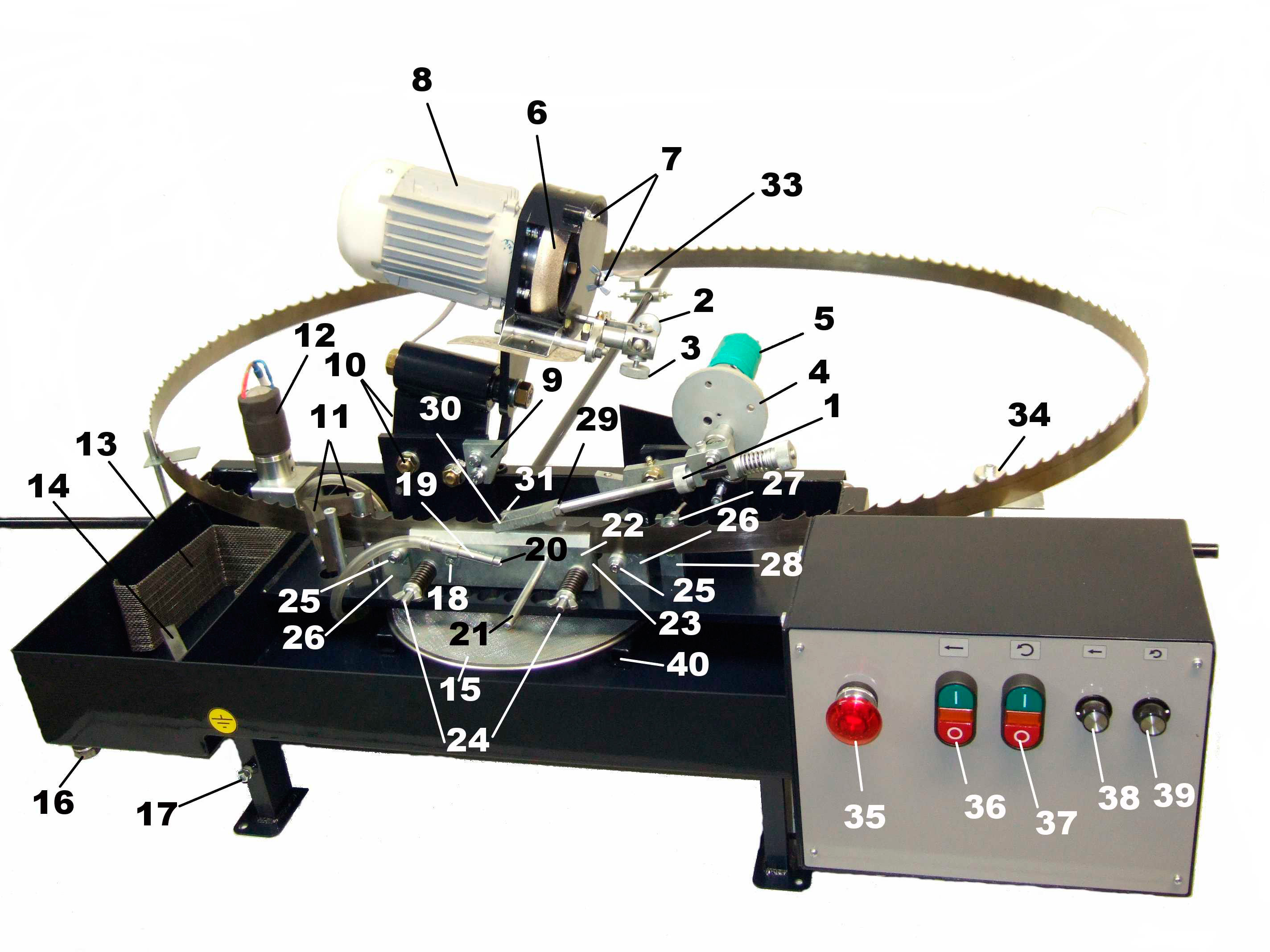

Устройство станка

1. Гайка толкателя зуба пилы – предназначена для регулировки положения профиля зуба пилы под заточным диском и глубины врезания по передней кромке.
2. Винт регулировки глубины опускания заточного диска.
3. Фиксатор винта регулировки глубины опускания заточного диска.
4. Сменный кулачек. Ставится на определенный шаг пилы.
5. Двигатель толкателя пилы.
6. Эльборовый профильный широкий заточной диск.
7. Крепление защитной крышки заточного диска.
8. Двигатель заточного диска.
9. Ограничитель хода двигателя заточного диска.
10. Болты регулировки угла заточного диска относительно плоскости пилы (устанавливаются изготовителем, при необходимости угол изменяется по специальному шаблону).
11. Резиновые маслосъемники – предназначены для снятия излишков масла с тела пилы.
12. Масляный насос.
13. П-образный сеточный фильтр установленный перед масляным насосом предназначен для сбора неметаллических фракций (нитки от ветоши, опилки, смола и т.д.).
14. Сильный квадратный магнит, установленный возле перетекающего отверстия в емкости масляного насоса, собирает мелкие металлические фракции.
15. Большой круглый сеточный фильтр стоит под заточным диском и собирает в основном крупные металлические фракции.
16. Болт для слива масла.
17. Крепления заземления корпуса станка.
18. Хомут крепления.
19. Форсунки.
20. Винт прочистки масляной системы.
21. Рычаг установки пилы.
22. Подвижная пластина зажатия тела пилы.
23. Неподвижная пластина зажатия тела пилы.
24. Подпружиненные регуляторы зажима тела пилы.
25. Нижние опорные ролики.
26. Пластины с отверстиями для крепления опорных роликов на нужную ширину пилы.
27. Датчик движения пилы – срабатывает от магнита.
28. Пластина для установки высоты датчика.
29. Голова толкателя зуба пилы.
30. Вращающийся съемный упор толкателя.
31. Винт фиксатор упора толкателя.
32. 1-я прямоугольная основная опора. Пила ставится внутри.
33. 2-я круглая основная опора. Пила ставится внутри.
34. 3-я роликовая основная опора. Пила ставится снаружи.
35. Кнопка полной остановки станка.
36. Двойная кнопка включения (зеленая) и выключения (красная) толкателя зуба пилы.
37. Двойная кнопка одновременного включения (зеленая) и одновременного выключения (красная) двигателя заточного диска и масляного насоса.
38. Регулятор скорости движения толкателя пилы.
39. Регулятор напора масляного насоса.
40. Подставка под большой круглый сеточный фильтр.
41. Гайки дополнительных лучей
42. Магнит остановки движения пилы.
43. Место установки магнита остановки движения пилы.

Вид сзади

Место установки магнита на пилу
