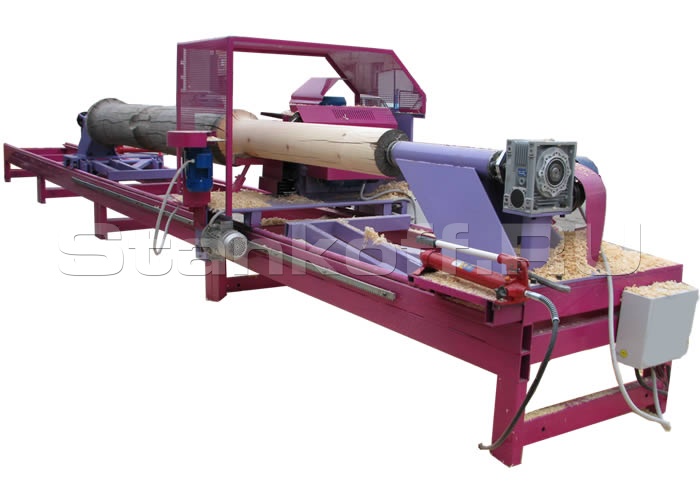

Станок оцилиндровочный Терем 8000В

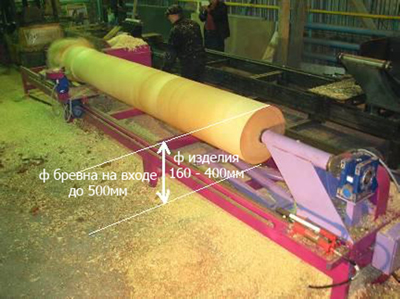

Станок оцилиндровочный «Терем8000В» предназначен для изготовления оцилиндрованного бревна. В виде сырья можно использовать помимо пиловочника, брус, брёвна с повышенной кривизной, сучковатостью и конусностью.

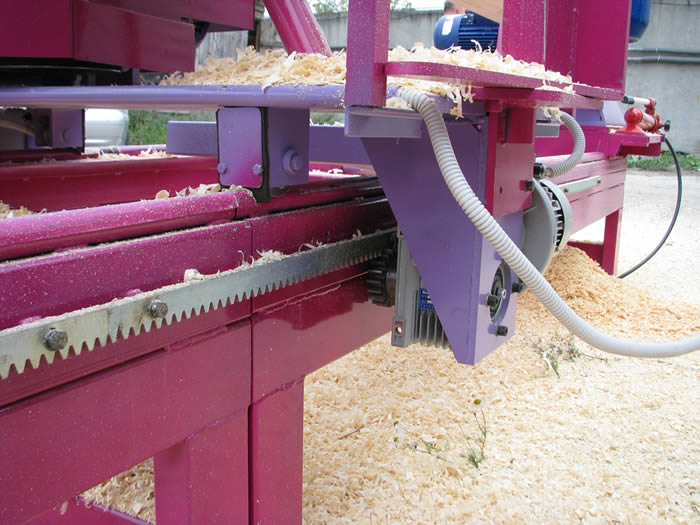

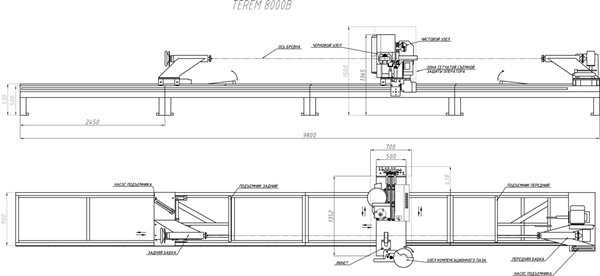

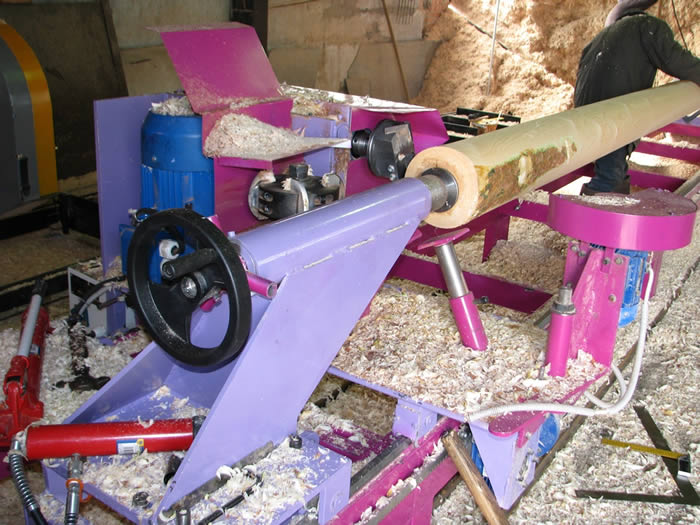

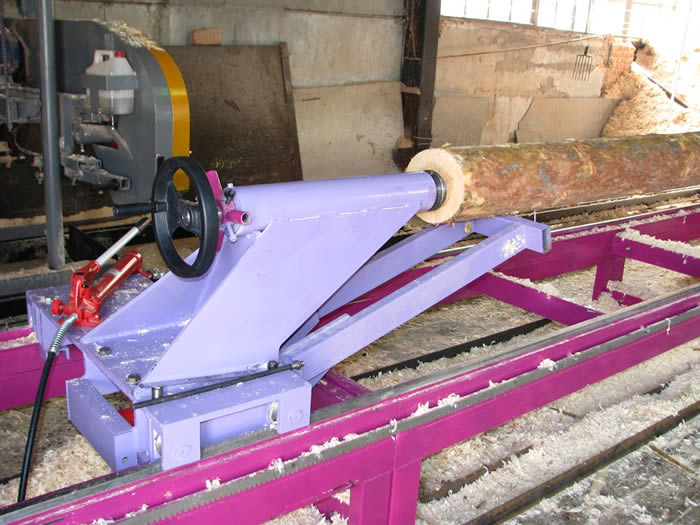

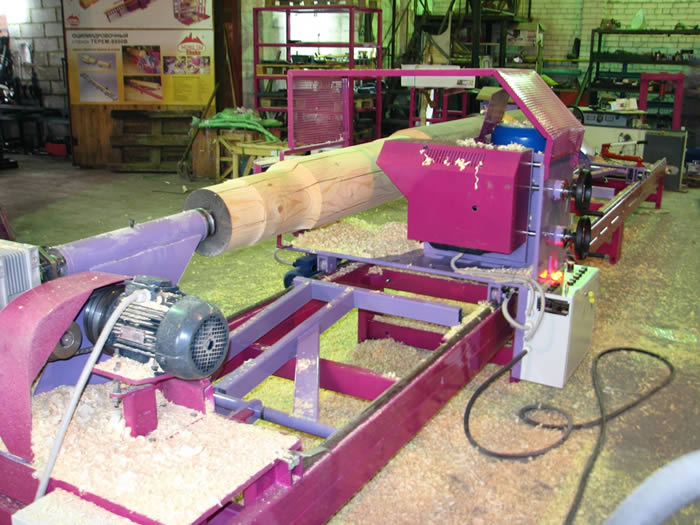

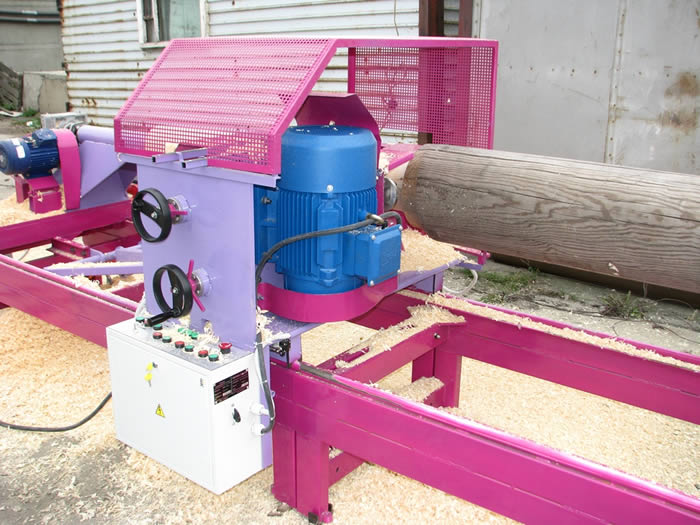

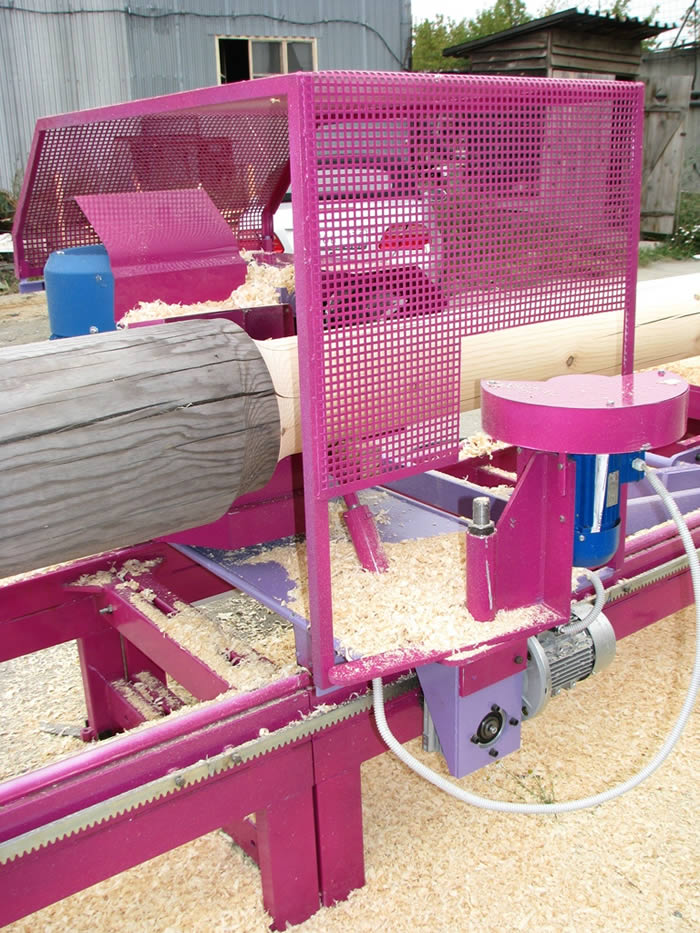

Узлы станка расположены на пространственной раме длинной 10 метров, состоящей из четырёх частей. Бревно зажимается между приводной передней бабкой и подвижной задней бабкой ручным механизмом зажима. Обдирочный и чистовой фрезерные узлы находятся на каретке, приводимой мотор-редуктором и парой шестерня-зубчатая рейка, что обеспечивает плавность хода.

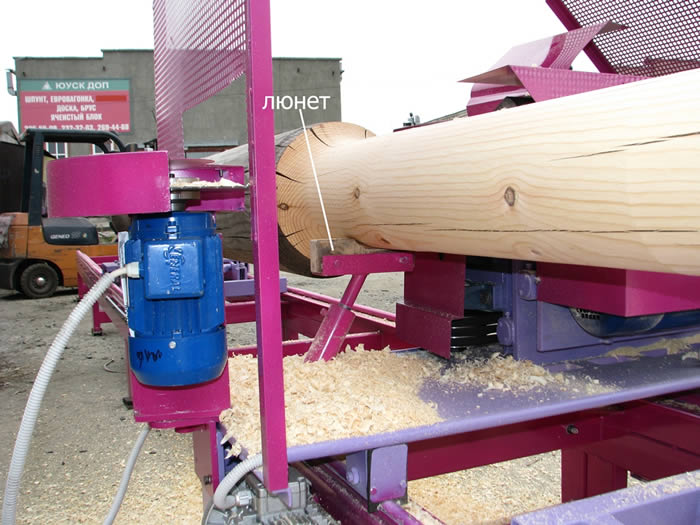

Точность геометрии изделий обусловлена тем, что каретка перемещается по калиброванным рельсам, а так же за счёт применения поддерживающего люнета, исключающего провисание бревна. Заготовка центруется гидравлическими подъёмниками 2×10 тонн. Передний подъёмник находится под приводной бабкой, задний привязан к задней подвижной бабке и передвигается вместе с ней.

Обдирочная фреза работает вдоль волокна, что позволяет увеличить максимальный съём до 120 мм в радиусе за один проход. Кроме того, отсутствие вибрации позволяет производить чистовую обработку одновременно с черновой при максимальном съёме. Исключена возможность неверной установки оператором ножей, и качество поверхности зависит только от заточки инструмента (периодичность заточки 25-30 м3 по выходу). Применены легко затачиваемые бланкетные ножи (сталь HSS). В данной модели за счёт перемещения инструмента только по горизонтальной оси сведены к минимуму возможные ошибки оператора. Черновая фреза имеет только два положения, а чистовая — одно, для каждого конкретного размера, то есть перестроек, при которых можно уйти от размера минимум.

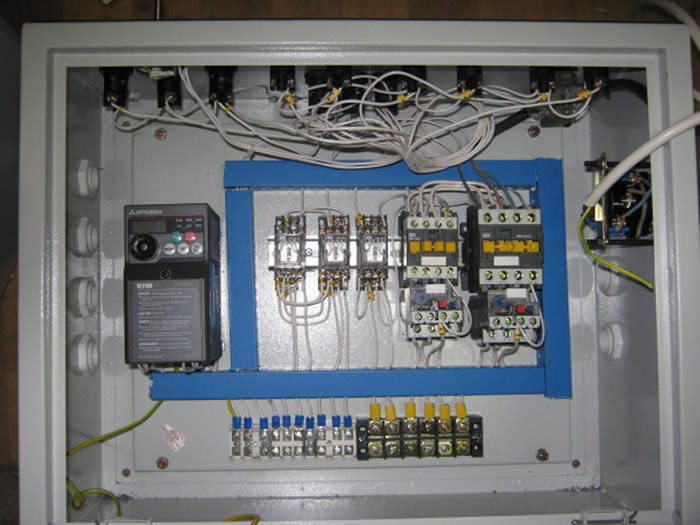

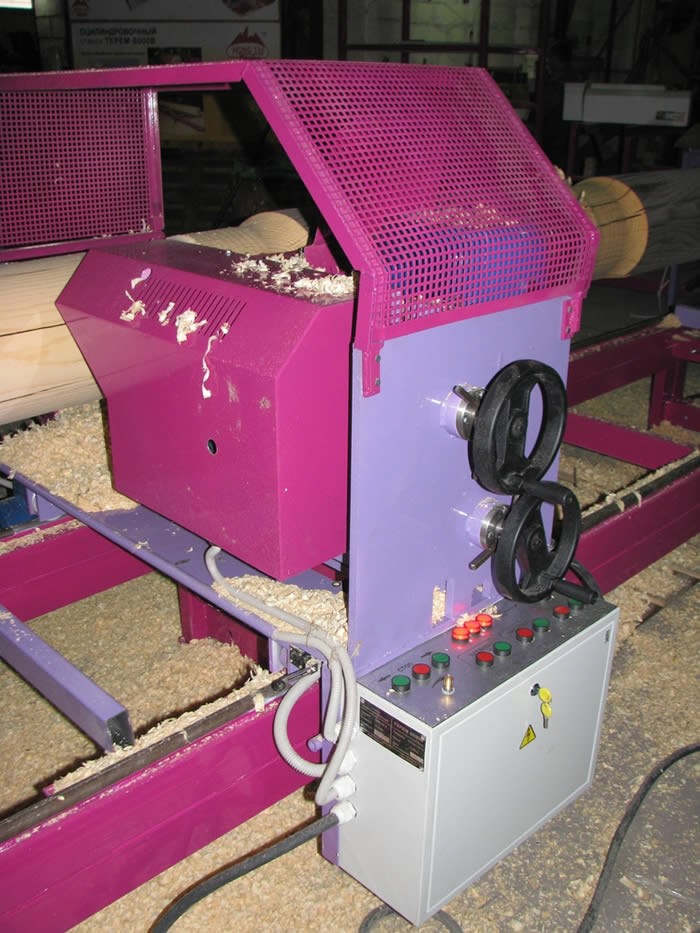

Оптимальные режимы резания подбираются оператором за счёт изменения скорости подачи каретки частотным преобразователем (MITSUBISHI). Станок поставляется в комплекте с инструментом. В качестве опций — пильный узел для выборки компенсационного паза. Продольный (укладочный) паз может иметь как округлый, так и трапецевидный профиль.

Выборка чашки на оцилиндровочном станке не производится. Это соответствует нашей позиции по отношению к рентабельности домостроительного участка в целом. Практика показала, что нарезку «чашки», торцовку, выборку обсадного паза экономически выгоднее и точнее производить на отдельном оборудовании.

Транспортные размеры:

В транспортном положении станок имеет 2 места: 2500×900×1800 и 2500×1500×1500
