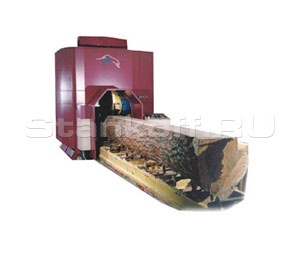

Угловой бревнопильный распиловочный станок серии Альфа БС-1А

Назначение:

Станки предназначены для продольной распиловки круглого леса и получения высококачественного обрезного пиломатериала.

Область применения:

Применяются на деревообрабатывающих предприятиях при производстве пиломатериалов экспортного качества, клееного бруса, щита, заготовок для погонажных изделий, окон, паркета, мебели.

Схема обработки:

Станок серии "Альфа БС-1А" состоит из следующих основных элементов:

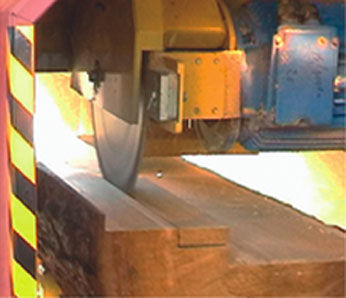

• стационарного машинного отсека с расположенным внутри него во взаимно перпендикулярных плоскостях двумя пильными дисками с возможностью поперечного перемещения в горизонтальном и вертикальном направлениях;
• рельсового пути, проведенного под машинным отсеком;

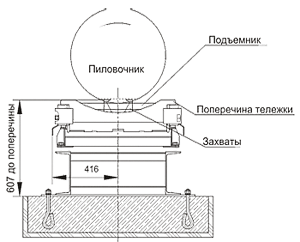

• подвижной тележки для пиловочника, установленной на рельсы и приводимой в движение электроприводом с бесступенчатым регулированием скорости;
• системы управления с электротехническим шкафом и пультом управления.

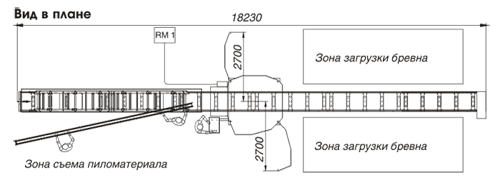

Длина рельсового пути в базовой комплектации составляет 18 м, для размещения станка достаточно помещения площадью 120 кв.м (20 х 6 м) и высотой 3 м.

Расчёт производительности (по готовой продукции)

Диаметр пиловочника, см	32	Диаметр пиловочника, см	60
Длина бревна, м	6	Длина бревна, м	6
Размер доски, мм	90x30	Размер доски, мм	90x30
Количество досок всего, шт	20	Количество досок всего, шт	89
Время распиловки бревна, мин	10.0	Время распиловки бревна, мин	40.4
Производительность, куб.м/час	1.16	Производительность, куб.м/час	1.7
Диаметр пиловочника, см	32	Диаметр пиловочника, см	60
Длина бревна, м	6	Длина бревна, м	6
Размер доски, мм	150x50	Размер доски, мм	150x50
Количество досок всего, шт	7	Количество досок всего, шт	30
Время распиловки бревна, мин	9.5	Время распиловки бревна, мин	22.7
Производительность, куб.м/час	1.28	Производительность, куб.м/час	2.56



Преимущества:

• Получение обрезного пиломатериала экспортного качества за один пропил.
• Заменяет 2 - 3 станка, вследствие чего существенно снижаются требуемые площади, количество рабочих и энергозатраты.
• Повышенный выход обрезного пиломатериала в среднем до уровня 63-69% , достигнуто за счет вариабельности при резке пиловочника и минимизации отходов древесины.
• Максимальный выход доски радиального распила.
• В настоящее время дисковые бревнопильные станки «Альфа» - единственные в России, обеспечивающие наибольший выход доски радиального и полурадиального распила с одной установки пиловочника.
• Высокое качество поверхности пиломатериалов получено за счет использования дисков с твердосплавными напайками.
• Точность распила ± 0,5 мм достигается за счет использования микропроцессорной системы позиционирования пильных дисков, осуществляющей горизонтальное и вертикальное перемещение пильных дисков с точностью до 0,1 мм.
• Качественный распил ценных и твердых пород древесины (лиственница, береза, дуб, бук, ясень, красное дерево, мореная древесина и др.)
• Вариабельность пиления, мгновенная переустановка заданных параметров пиломатериала в цифровом виде с пульта управления оператора, что обеспечивает максимум гибкости по номенклатуре пиломатериала с учетом особенностей распиливаемого бревна.
• Надежность системы управления обеспечивается применением электронных компонентов всемирно известных фирм (OMRON, ABB и др.) и специальной системой защиты.
• Возможность использования персонального компьютера для подключения программ «Оптима» и «Мониторинг».
• Удобство обслуживания, высокая надежность, безопасность эксплуатации.
• Возможность длительной эксплуатации в напряженном производственном цикле.
• Максимальный диаметр распиливаемого бревна до 1 м.
• Дифференциация моделей станков в зависимости от диаметра пиловочника.

Техническая характеристика
Модель	Альфа БС-1А-70	Альфа БС-1А-95	Альфа БС-1
Диаметр пиловочника, мм	100-700	100-950	100-1000
Длина пиловочника, мм	700-7000	700-7000	700-7000
Максимльная глубина пропила, мм	180	180	180
Скорость подачи пиловочника бесступенчатая, м/мин	0...90	0...90	0...90
Точность распила, мм	±0,5	±0,5	±0,5
Установленная мощность электродвигателей, кВт (двигатель 15 кВт/18,5 кВт)	35,5/42,5	35,5/42,5	35,5/42,5
Диаметр пильных дисков, мм	400-600	400-600	400-600
Габариты (ширина/высота/длина), м	2,03/2,58/18,23	2,2/2,69/18,23	2,3/2,85/18,23
Масса станка, кг	3460	3560	3705

---
