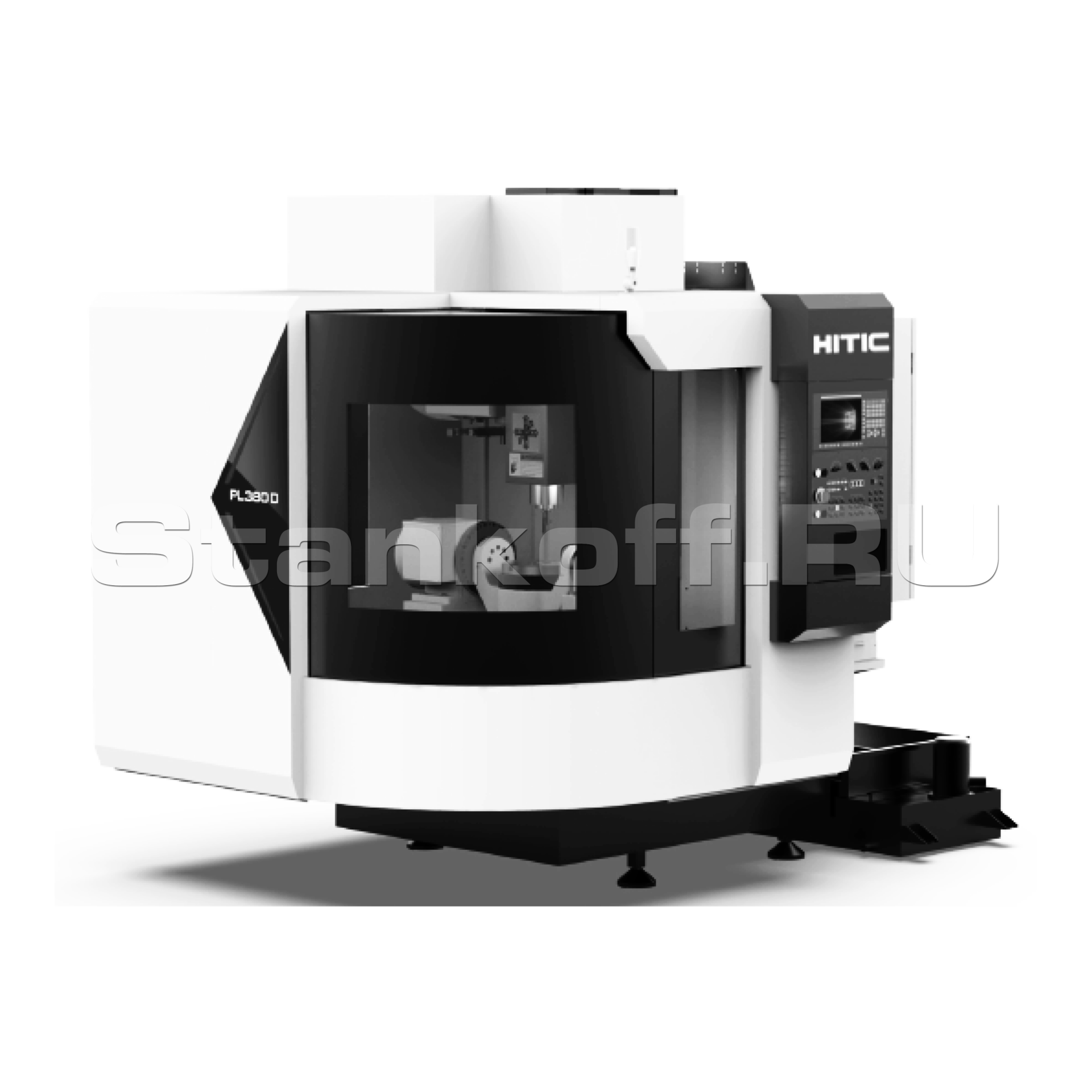

Вертикальный обрабатывающий центр с ЧПУ HITIC PL-380D — это универсальный пятиосевой станок, предназначенный для комплексной обработки металлических деталей из алюминия, стали и меди. Он совмещает в себе функции фрезерования, сверления, растачивания и нарезания резьбы. Используется в таких отраслях, как автомобилестроение, авиакосмическая и медицинская промышленность,
а также при изготовлении пресс-форм, штампов и компонентов машин.
Преимущества:
| Система управления | SYNTEC (Тайвань) |
| Шпиндель BBT40 | HITIC (Китай) |
| Подшипник P4 | NACHI/NSK (Япония) |
| ШВП C3 | HIWIN/PMI (Тайвань/Япония) |
| Направляющие P-класса точности | HIWIN/PMI (Тайвань/Япония) |
| Инструментальный магазин | AI MACH/POJU/OKADA (Китай/Тайвань) |
| Пневмокомпоненты | Air Tac (Тайвань) |
| Пуск привода | Mitsubishi (Япония) |
| Бустер шпинделя | POJU/HAOCHENG (Китай/Тайвань) |
| Электрокомпоненты | Schneider/ELCO (Франция/Китай) |

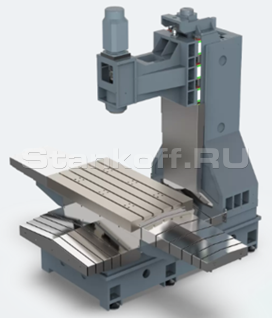

Станина
Высокопрочная станина из чугуна HT300 и подвижная конструкция обеспечивают высокую точность и надежность при высокой скорости.

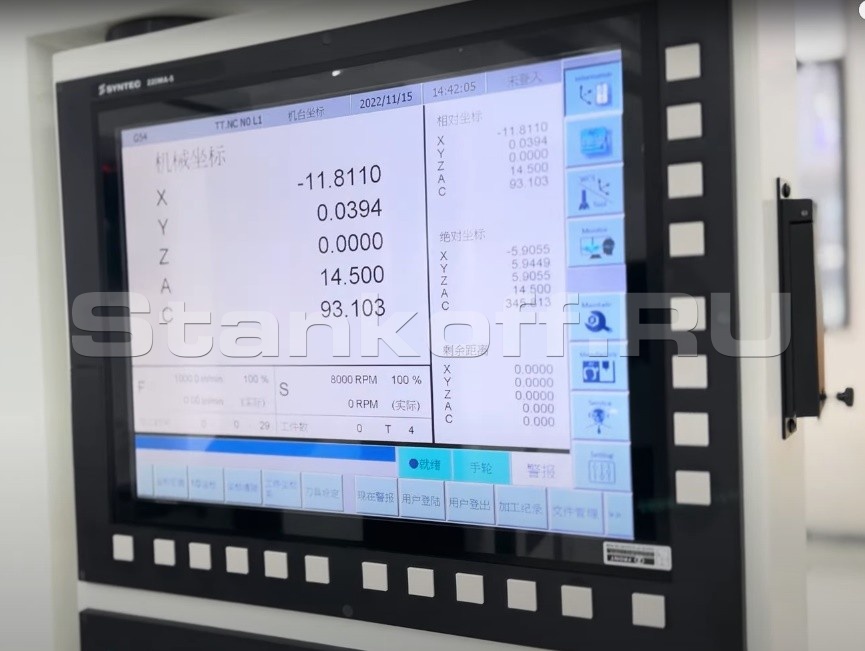

Система ЧПУ SYNTEC F01-220MA-5-SEP-S
• Оптимизированные алгоритмы управления обеспечивают плавное движение осей и минимальные погрешности при обработке, что критично для сложных деталей;

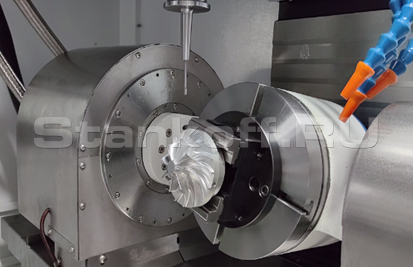

Шпиндель BBT40 с приводом DIRECT DRIVE
Обеспечивает высокоточную и высокоскоростную резку со скоростью до 15 000 об/мин. Приводится в действие серводвигателем с тормозом, что гарантирует стабильность и надежность при фрезеровании и сверлении. Система охлаждения поддерживает постоянную температуру, снижая термическую деформацию и обеспечивая стабильную производительность, а автономная функция кольцевого распыления воды эффективно продлевает срок службы инструмента.Страна изготовления: Китай
| Перемещения | |
| X-ось, мм | 500 |
| Y-ось, мм | 560 |
| Z-ось, мм | 500 |
| От торца шпинделя до поверхности стола, мм | 50–540 |
| Угол наклона оси B, ° | ±110° |
| Угол поворота оси C, ° | ±360° |
| Рабочий стол | |
| Размер стола, мм | Ø260 |
| Загрузка (горизонтальная и вертикальная), кг | 50 |
| Шпиндель | |
| Макс. скорость шпинделя, об/мин | 15000 |
| Тип привода | Прямой |
| Конус | BBT40 |
| Тип установки | Вертикальный |
| Подачи | |
| Ускоренная подача X/Y/Z, м/мин | 36 / 36 / 36 |
| Диапазон рабочей подачи X/Y/Z, мм/мин | 5–20000 |
| Точность позиционирования X/Y/Z, мм | ±0.005/300 |
| Точность повторного позиционирования X/Y/Z, мм | ±0.003/300 |
| Привод | |
| Мощность сервоприводов X/Y/Z, кВт | 3.1 / 3.1 / 3.9 |
| Макс. крутящий момент X/Y/Z, Н·м | 45 / 45 / 48.5 |
| Мощность сервопривода шпинделя, кВт | 8.2 / 12 |
| Крутящий момент шпинделя, Н·м | 26 / 38 |
| Скорость вращения шпинделя, об/мин | 15000 |
| Точность позиционирования B/C, сек | ±10 / ±10 |
| Точность повторного позиционирования B/C, сек | ±2 / ±2 |
| Номинальная мощность B/C, кВт | 5.3 / 2.2 |
| Номинальный крутящий момент B/C, Н·м | 253 / 105 |
| Номинальная скорость B/C, об/мин | 200 / 200 |
| Инструментальный магазин | |
| Тип магазина инструментов | Дисковый |
| Тип инструмента | BT40 |
| Количество инструментов, шт | 24 |
| Макс. диаметр/длина/вес при занятых соседних гнездах, мм/кг | Ø80 / 350 / 8 |
| Макс. диаметр при свободных соседних гнездах, мм | Ø125 |
| Время смены инструмента, сек | 2 |
| Требования к питанию | |
| Трансформатор, кВт | 10 |
| Давление воздуха, МПа | 0.6–0.9 |
| Система смазки | |
| ШВП | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Мощность двигателя охладителя, кВт | 0.75 |
| Тип охлаждения | Водоструйная система внешнего охлаждения |
| Удаление стружки | |
| Тип удаления стружки | Бак для СОЖ |
| Детали защиты | |
| Защита машины | Закрытая кабинетная |
| Защита направляющей | Телескопическая |
| Требования к среде | |
| Электропитание, В/Гц | 3Ф, 380/ 50 |
| Температурный диапазон, ℃ | 5 – 40 |
| Влажность, % | 30 – 75 |
| Грузоподъемность, т/м² | 2.5 |
| Габаритные размеры | |
| Ширина, мм | 2220 |
| Длина, мм | 2980 |
| Высота, мм | 2757 |
| Вес, кг | 4000 |
