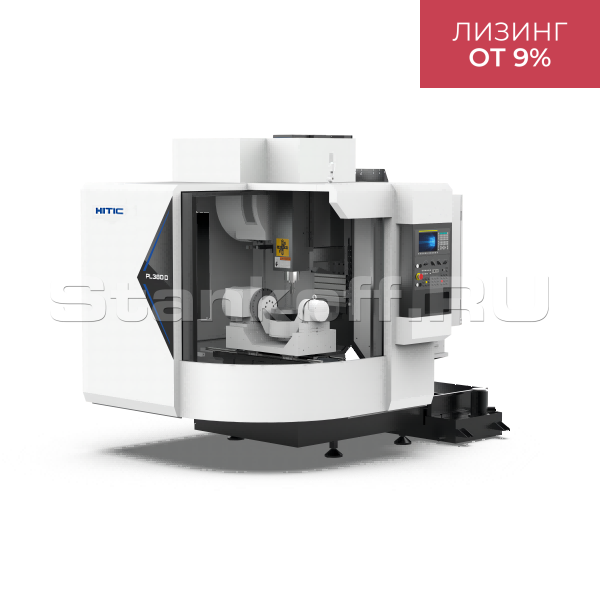

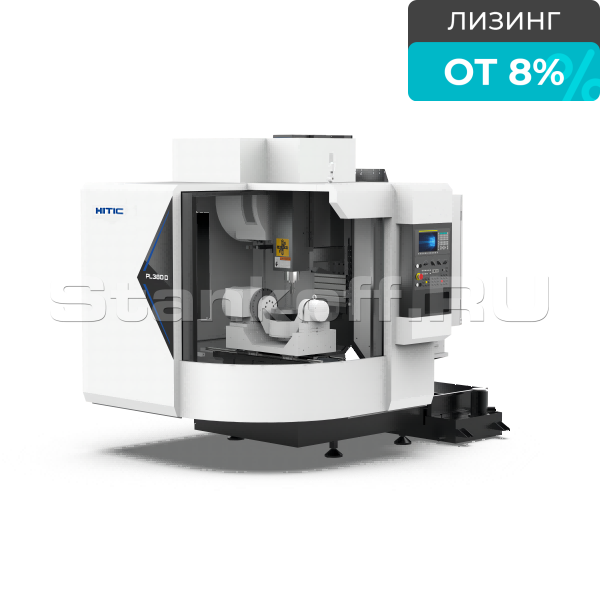

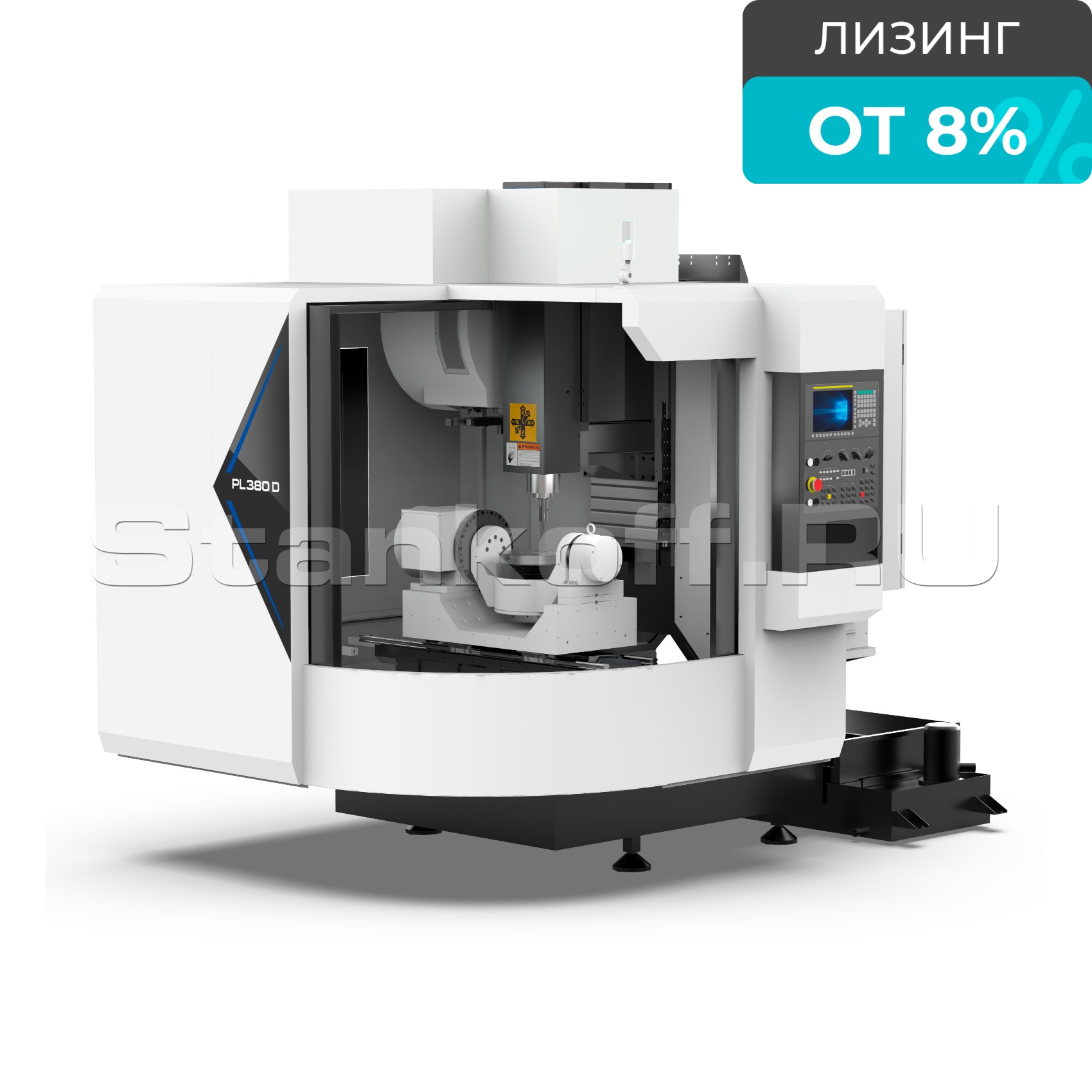

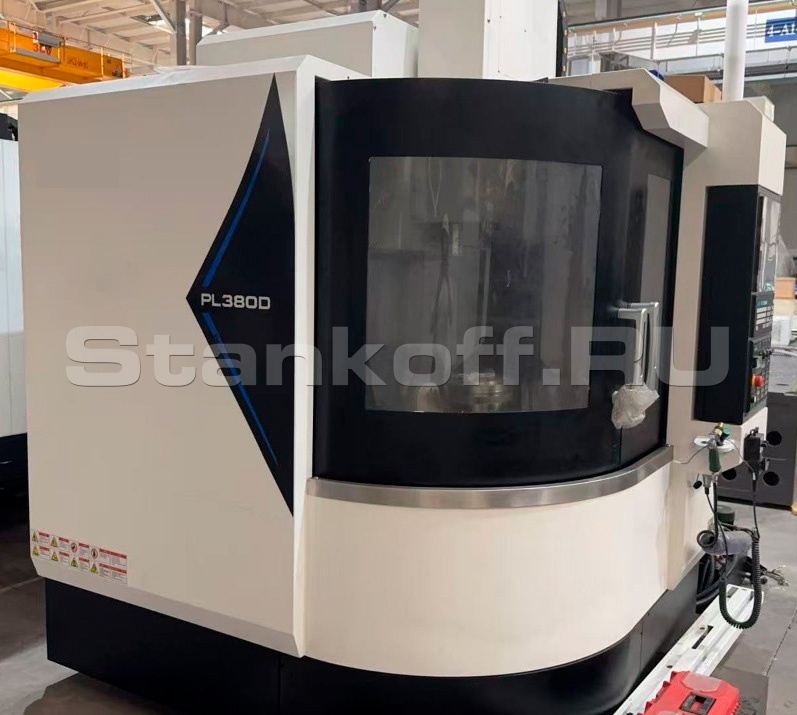

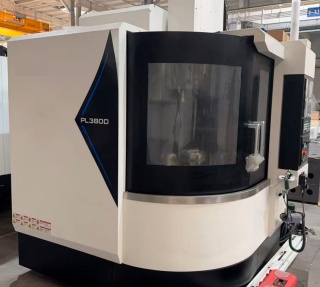

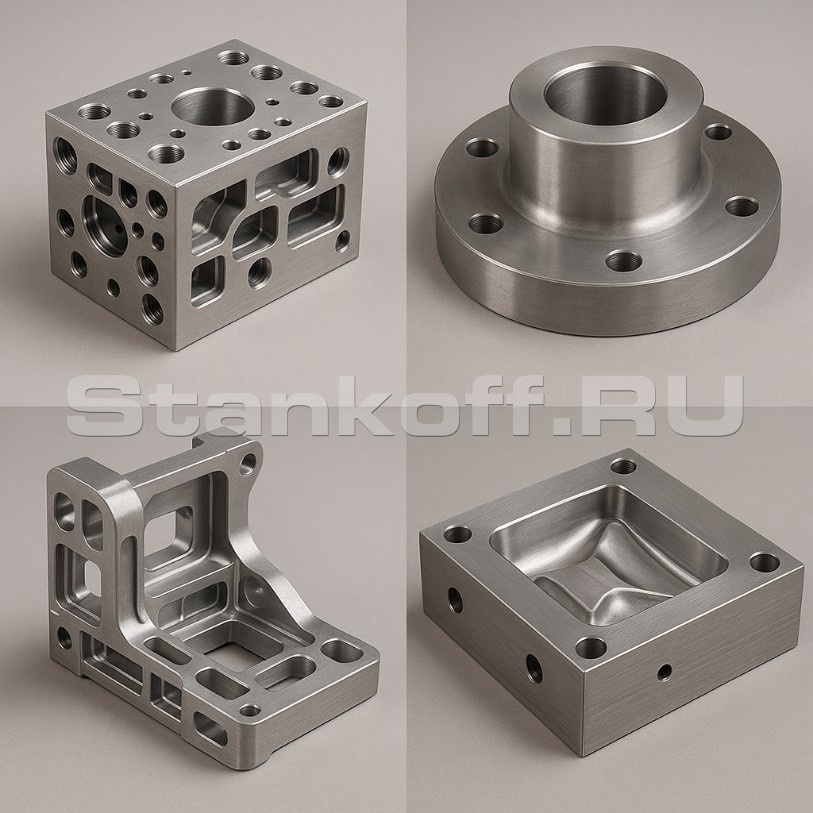

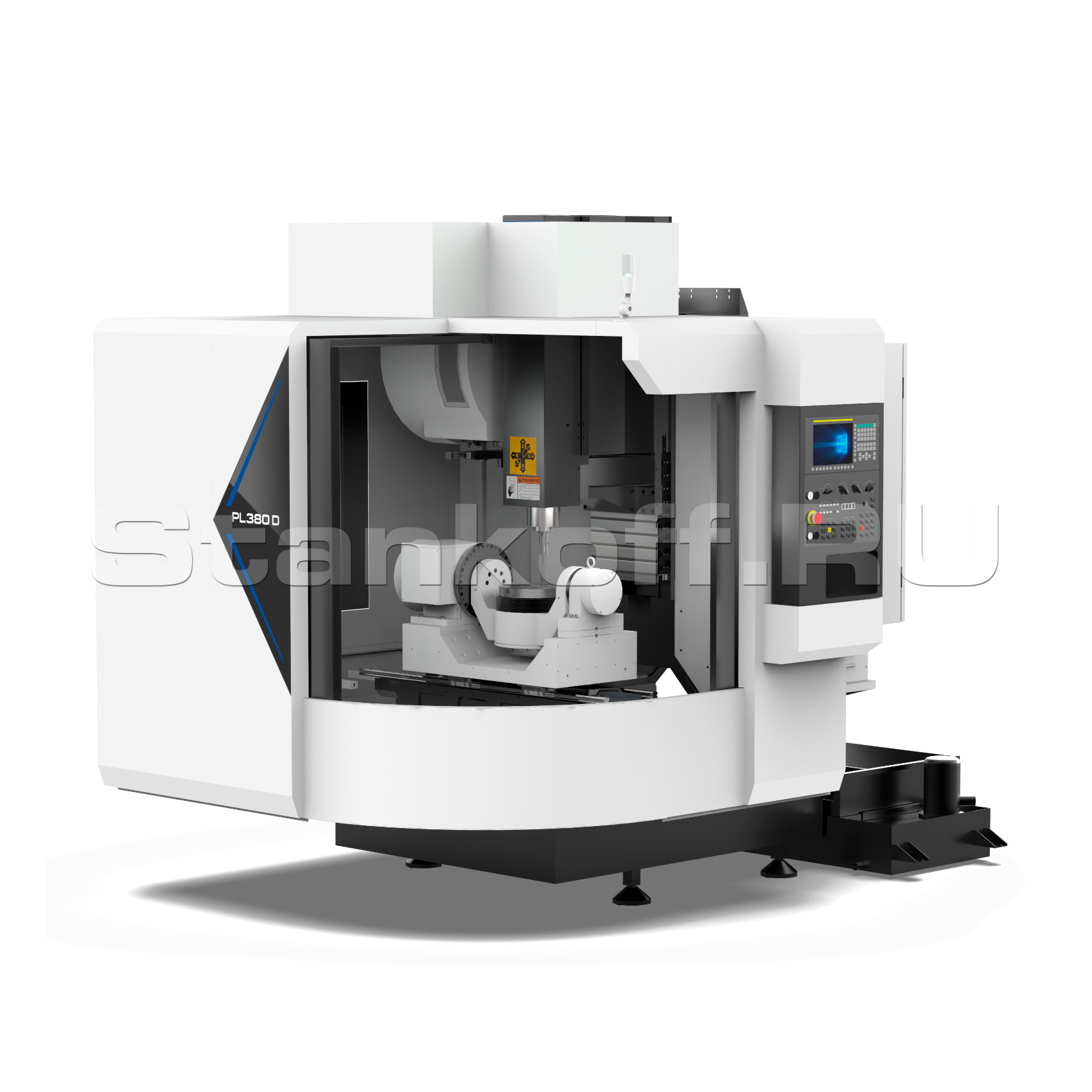

Пятиосевой вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PL-380D F – высокоточный станок, предназначенный для высокоскоростной и многокоординатной обработки. Станок сочетает современные технологии, стабильность и оптимальное соотношение цены и производительности. Применяется в автомобилестроении, авиации, судостроении, станкостроении и производстве пресс-форм. За одну установку обеспечивает фрезерование, сверление, растачивание и резьбонарезание, полностью соответствуя международным стандартам ISO.
Преимущества:
| Система управления | FANUC (Япония) |
| Шпиндель | HITIC (Китай) |
| Подшипник | NACHI / NSK (Япония) |
| ШВП | HIWIN / PMI (Тайвань / Япония) |
| Направляющие | HIWIN / PMI (Тайвань / Япония) |
| Инструментальный магазин | AI MACH / POJU / OKADA (Китай / Тайвань) |
| Пневмокомпоненты | Air Tac (Тайвань) |

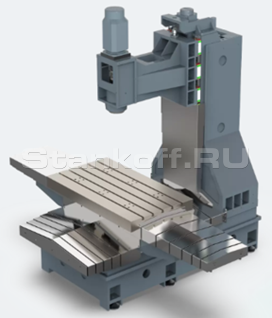

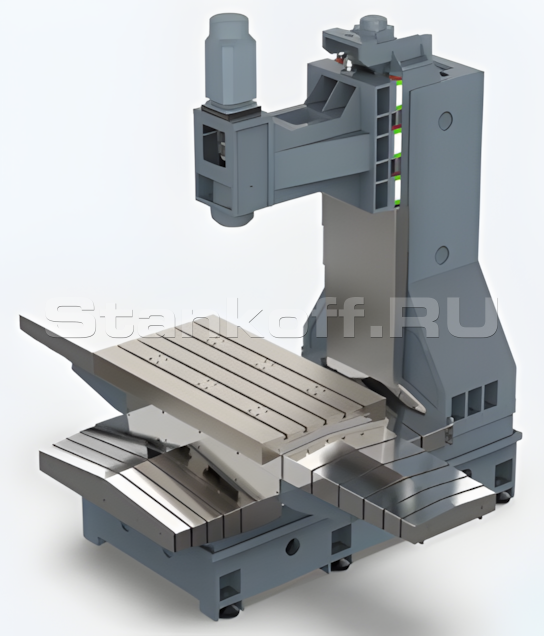

Конструкция
Высокопрочная станина из чугуна марки HT300 в сочетании с подвижной конструкцией гарантирует жёсткость, стабильность и надёжную работу при высоких скоростях и нагрузках.

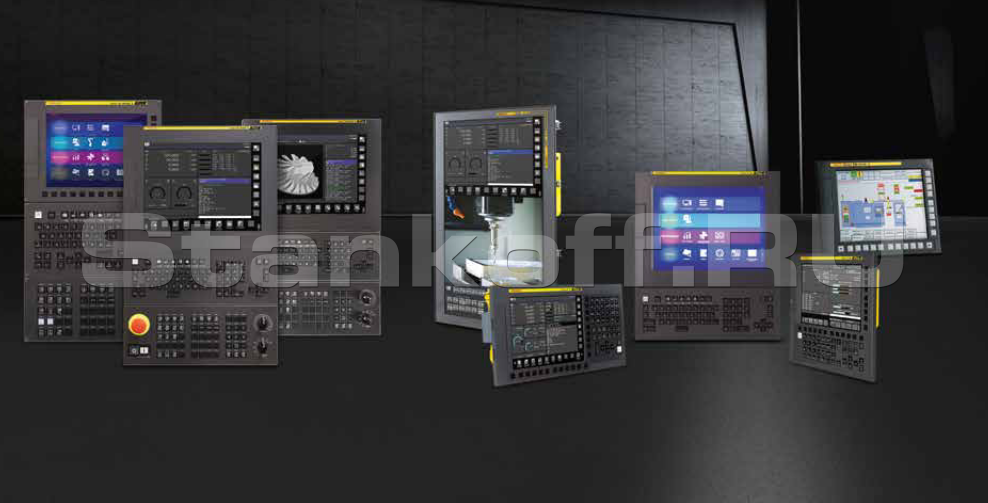

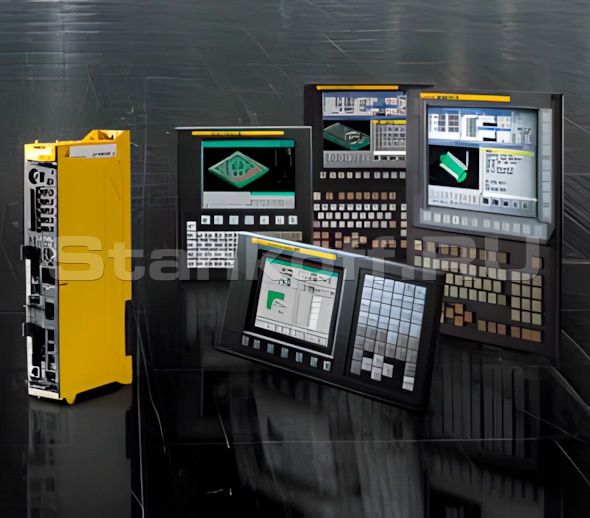

Система ЧПУ FANUC 0i
Fanuc 0i — это надежная и производительная система ЧПУ, разработанная для управления фрезерными станками и других металлообрабатывающих машин. Она отличается простотой применения, широким функционалом и стабильной работой даже в условиях высокой нагрузки.

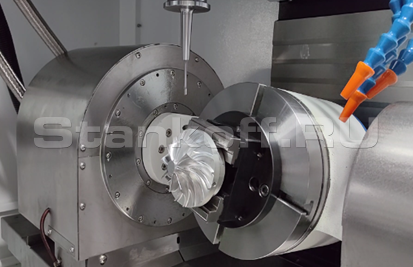

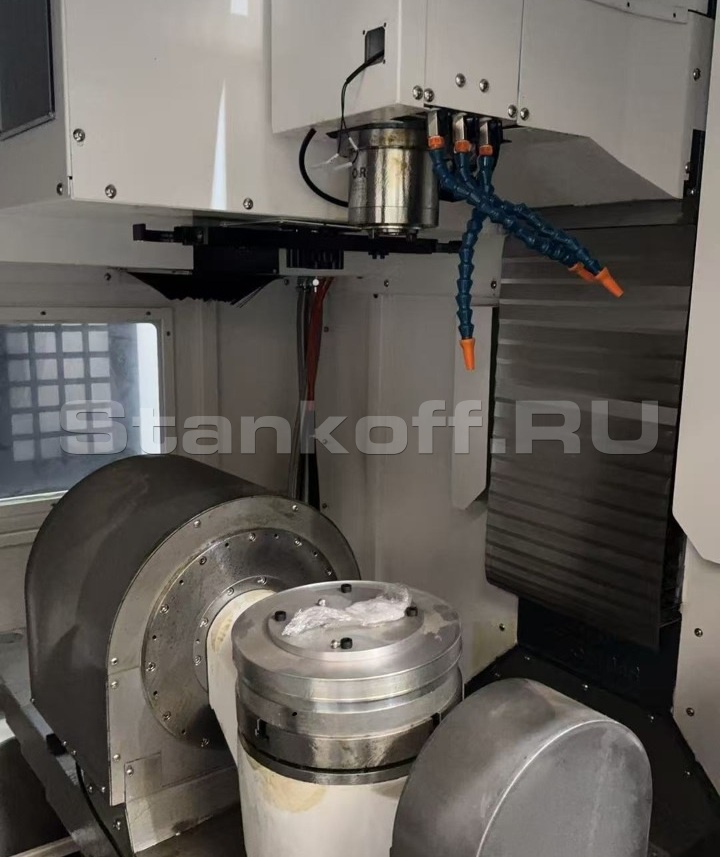

Шпиндель BBT40 с приводом DIRECT DRIVE
Обеспечивает высокоточную и высокоскоростную резку со скоростью до 15 000 об/мин. Приводится в действие серводвигателем с тормозом, что гарантирует стабильность и надежность при фрезеровании и сверлении. Система охлаждения поддерживает постоянную температуру, снижая термическую деформацию и обеспечивая стабильную производительность, а автономная функция кольцевого распыления воды эффективно продлевает срок службы инструмента.
Страна изготовления: Китай
| Перемещения | |
| X-ось, мм | 500 |
| Y-ось, мм | 560 |
| Z-ось, мм | 500 |
| От торца шпинделя до поверхности стола, мм | 40 – 540 |
| Угол наклона оси B, ° | ±110° |
| Угол поворота оси C, ° | ±360° |
| Рабочий стол | |
| Диаметр стола, мм | 260 |
| Загрузка (горизонтальная/вертикальная), кг | 50 |
| Шпиндель | |
| Макс. скорость, об/мин | 15000 |
| Тип привода | Прямой |
| Конус | BT40 |
| Тип установки | Вертикальный |
| Подачи | |
| Ускоренная подача X/Y/Z, м/мин | 36 / 36 / 36 |
| Диапазон рабочей подачи X/Y/Z, мм/мин | 5–20000 / 5–20000 / 5–20000 |
| Точность позиционирования X/Y/Z, мм | ±0.005/300 |
| Точность повторного позиционирования X/Y/Z, мм | ±0.003/300 |
| Привод | |
| Мощность сервопривода по осям X/Y/Z, кВт | 1,8 / 1,8 / 3 |
| Макс. крутящий момент X/Y/Z, Нм | 27 / 27 / 45 |
| Мощность сервопривода шпинделя, кВт | 7,5 / 15 |
| Крутящий момент шпинделя, Нм | 35,8 / 95,5 |
| Скорость вращения шпинделя, об/мин | 12000 |
| Точность позиционирования оси B/C, сек | ±10 / ±10 |
| Точность повторного позиционирования B/C, сек | ±2 / ±2 |
| Номинальная мощность по осям B/C, кВт | 5,3 / 2,2 |
| Номинальный крутящий момент по осям B/C, Нм | 253 / 105 |
| Номинальная скорость оси B/C, об/мин | 200 / 200 |
| Инструментальный магазин | |
| Тип магазина | Дисковый |
| Тип инструмента | BT40 |
| Количество инструмента | 24 |
| Макс. диаметр при занятых гнёздах, мм | 80 |
| Макс. длина при занятых гнёздах, мм | 300 |
| Макс. вес при занятых гнёздах, кг | 8 |
| Макс. диаметр при свободных соседних гнёздах, мм | 125 |
| Время смены инструмента, сек | 2 |
| Требования к питанию | |
| Мощность трансформатора, кВт | 20 |
| Давление воздуха, МПа | 0,6 – 0,9 |
| Система смазки | |
| ШВП | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Мощность двигателя охладителя, кВт | 0,75 |
| Тип охлаждения | Внешняя водоструйная система |
| Удаление стружки | |
| Тип удаления стружки | Бак для СОЖ |
| Защита | |
| Защита машины | Закрытая кабинетная |
| Защита направляющих | Телескопическая |
| Условия к работе | |
| Электропитание | 3Φ, 380В, 50Гц |
| Температура, ℃ | 5 – 40 |
| Влажность, % | 30 – 75 |
| Грузоподъёмность пола, т/м² | 2,5 |
| Габариты | |
| Длина, мм | 2980 |
| Ширина, мм | 2220 |
| Высота, мм | 2757 |
| Вес, кг | 4000 |
