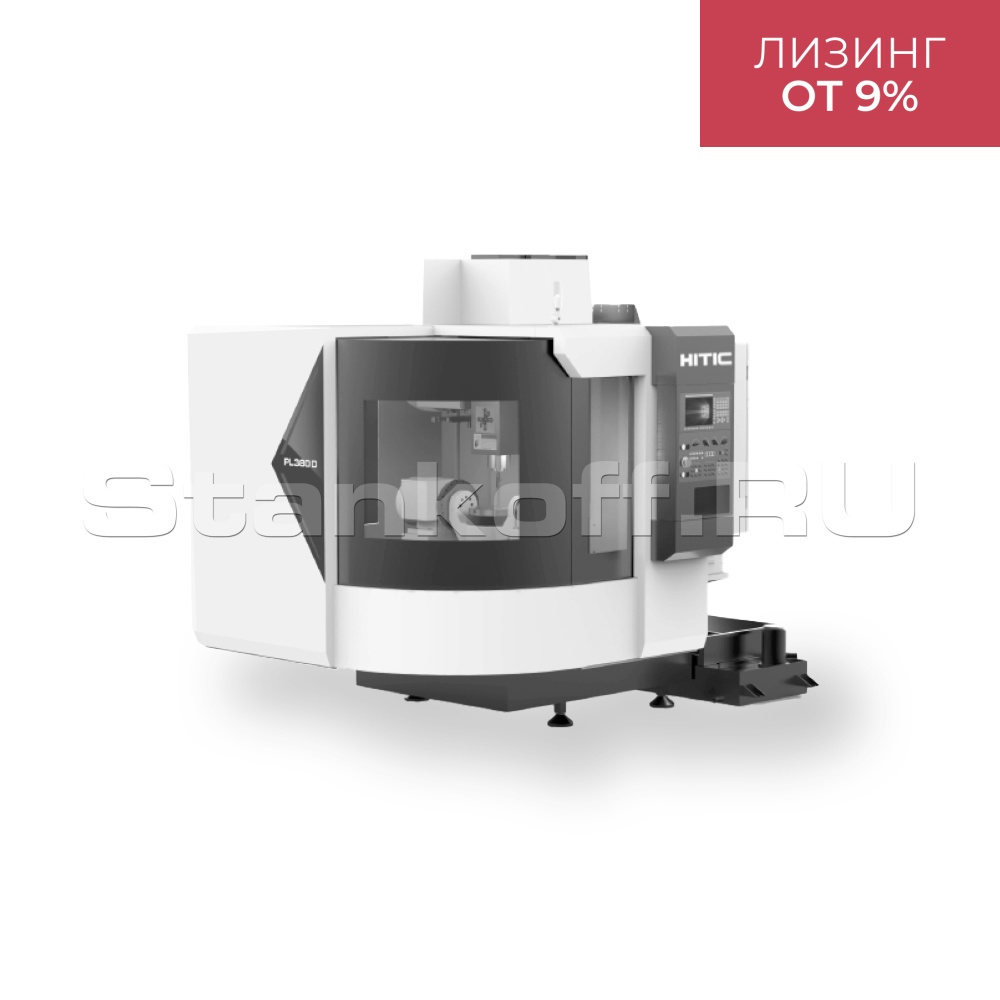

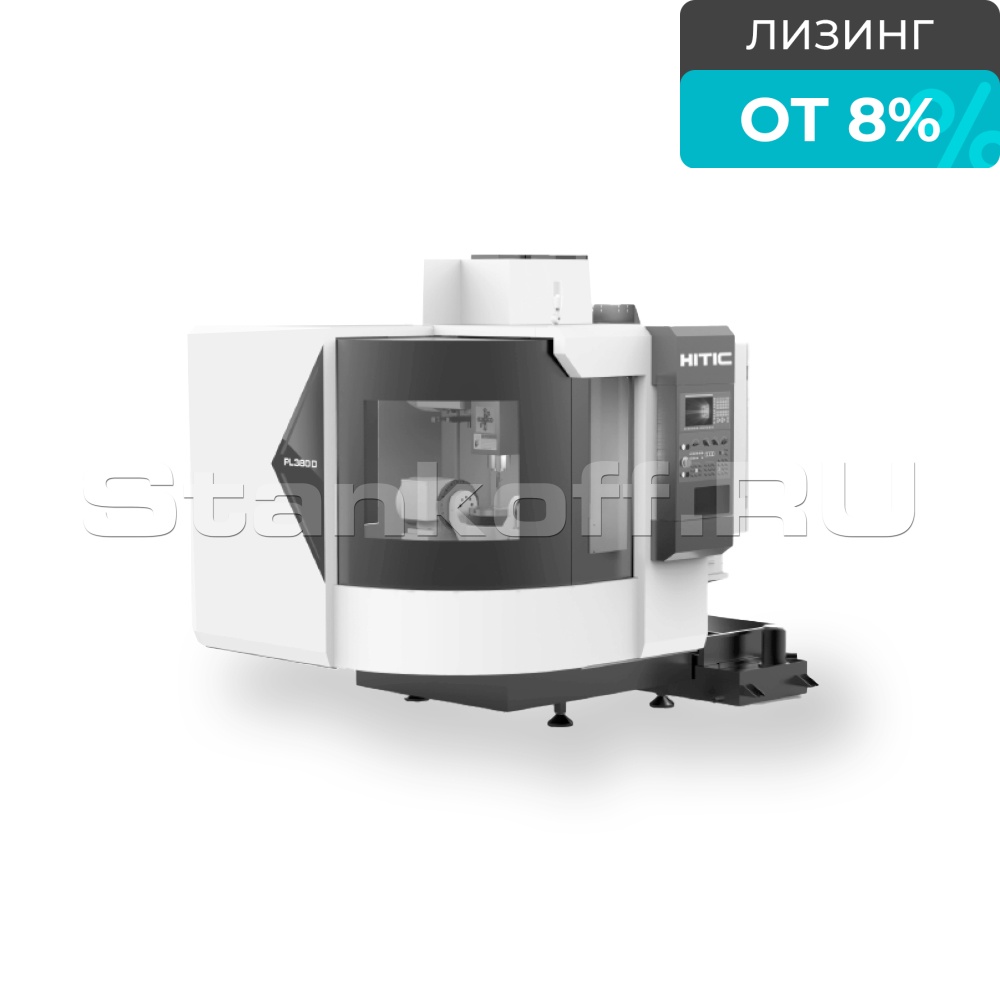

Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PL-380D

Name: Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PL-380D
Brand: PRATIC
Availability: InStock

В наличии на складе

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Данил Киряшин

+7 995 888-10-36

Хотите мы Вам перезвоним?

Вертикальный обрабатывающий центр с ЧПУ HITIC PL-380D — это универсальный пятиосевой станок, предназначенный для комплексной обработки металлических деталей из алюминия, стали и меди. Он совмещает в себе функции фрезерования, сверления, растачивания и нарезания резьбы. Используется в таких отраслях, как автомобилестроение, авиакосмическая и медицинская промышленность,
а также при изготовлении пресс-форм, штампов и компонентов машин.
Преимущества:

Высокоточная 5-осевая обработка по технологии (3+2) для сложных геометрий и максимальной точности;
Стабильное качество обработки благодаря современной системе числового программного управления (ЧПУ);
Повышенная производительность и точность за счёт мощных динамических сервоприводов по осям X, Y и Z;

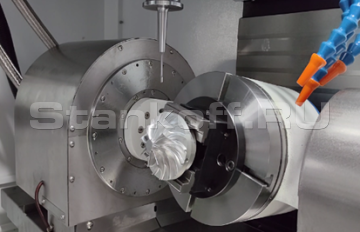

Встроенный наклонно-поворотный стол с осями A и C обеспечивает гибкость при многоугольной обработке;
Компактная вертикальная конструкция с удобной эргономикой и простым обслуживанием.

Комплектующие

Система управления	SIEMENS SINUMERIK 828D (Германия)
Шпиндель BT40 ф150мм мех	HITIC (Китай)
Подшипник P4	NACHI/NSK (Япония)
ШВП C3	HIWIN/PMI (Тайвань/Япония)
Направляющие P-класса точности	HIWIN/PMI (Тайвань/Япония)
Инструментальный магазин	AI MACH/POJU/OKADA (Китай/Тайвань)
Пневмокомпоненты	Air Tac (Тайвань)
Пуск привода	Mitsubishi (Япония)
Бустер шпинделя	POJU/HAOCHENG (Китай/Тайвань)
Электрокомпоненты	Schneider/ELCO (Франция/Китай)

Особенности

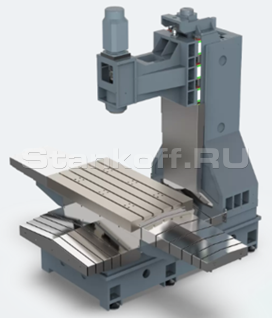

Конструкция

Станок оснащён поворотным столом с прямым приводом DD и шпиндельным двигателем серии SIEMENS с прямым приводом, что обеспечивает высокую динамику и точность обработки. Высокопрочная станина из чугуна марки HT300 в сочетании с подвижной конструкцией гарантирует жёсткость, стабильность и надёжную работу при высоких скоростях и нагрузках.

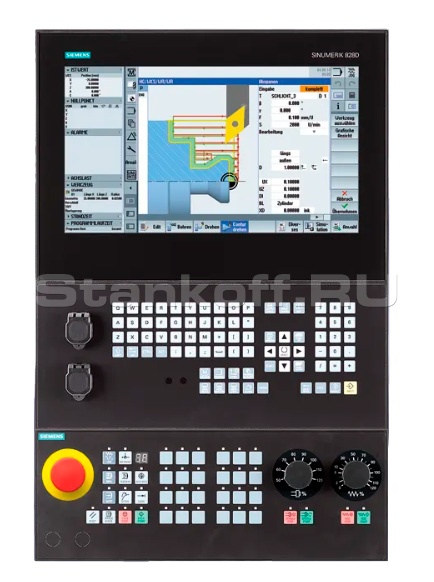

Система ЧПУ SIEMENS SINUMERIK 828D

• Расширенные функции компенсации и 3D-мониторинг столкновений повышают качество поверхности и надёжность работы станка.
• Поддерживает одновременное управление до 8 осей и шпинделей (фрезерование) и до 10 осей/шпинделей (токарная обработка).
• Минимальное время смены кадра — около 1 мс для фрезерования (версия 28x).
• Максимальное количество инструментов — до 768, количество режущих кромок — до 1536.
• Пользовательская память достигает 10 МБ.
• Позволяет выполнять сложные многокоординатные операции с высокой точностью и минимальным временем цикла.
• Снижает непроизводственное время и устраняет ошибки при одновременной обработке нескольких деталей.

Шпиндель BBT40 с приводом DIRECT DRIVE

Обеспечивает высокоточную и высокоскоростную резку со скоростью до 12 000 об/мин. Приводится в действие серводвигателем с тормозом, что гарантирует стабильность и надежность при фрезеровании и сверлении. Система охлаждения поддерживает постоянную температуру, снижая термическую деформацию и обеспечивая стабильную производительность, а автономная функция кольцевого распыления воды эффективно продлевает срок службы инструмента.

Стандартная комплектация

Система управления SIEMENS 828D;
Механический шпиндель высокой жесткости 12000 об/мин BBT40;
Жесткий серводвигатель шпинделя;
Высокопроизводительный серводвигатель по осям X/Y/Z;
Устройство автоматической подачи смазки;
Станина станка и основные компоненты изготовлены из чугуна HT300;
Полностью закрытый защитный кожух из листового металла;
Система водяного охлаждения 9. Встроенный операционный шкаф;
MPG маховик;
LAN порт;
Трансформатор 5 кВт;
Инструментальный магазин дискового типа BТ40-24Т;
Лампа вызова оператора (красный, желтый, зеленый);
Рабочее освещение;
Пистолет для чистки;
Масляная система охлаждения шпинделя;
Конвейер для стружки;
Кондиционер электрошкафа;
Датчик Renishaw TS27R для наладки инструмента;
Датчик OMP40 для привязки заготовки.

Производитель: PRATIC

Родина бренда: Китай

Перемещения
X-ось, мм	500
Y-ось, мм	560
Z-ось, мм	500
От торца шпинделя до поверхности стола, мм	40–540
Угол наклона оси B, °	±110°
Угол поворота оси C, °	±360°
Рабочий стол
Размер стола, мм	Ø260
Загрузка (горизонтальная и вертикальная), кг	50
Шпиндель
Макс. скорость шпинделя, об/мин	12000
Тип привода	Прямой
Конус	BT40
Тип установки	Вертикальный
Подачи
Ускоренная подача X/Y/Z, м/мин	36 / 36 / 36
Диапазон рабочей подачи X/Y/Z, мм/мин	5–20000
Точность позиционирования X/Y/Z, мм	±0.005/300
Точность повторного позиционирования X/Y/Z, мм	±0.003/300
Привод
Мощность сервоприводов X/Y/Z, кВт	2.3 / 2.3 / 3.1
Макс. крутящий момент X/Y/Z, Н·м	35 / 35 / 61
Мощность сервопривода шпинделя, кВт	9 / 17.1
Крутящий момент шпинделя, Н·м	57 / 108
Скорость вращения шпинделя, об/мин	12000
Точность позиционирования B/C, сек	±10 / ±10
Точность повторного позиционирования B/C, сек	±2 / ±2
Номинальная мощность B/C, кВт	5.3 / 2.2
Номинальный крутящий момент B/C, Н·м	253 / 105
Номинальная скорость B/C, об/мин	200 / 200
Инструментальный магазин
Тип магазина инструментов	Дисковый
Тип инструмента	BT40
Количество инструментов, шт	24
Макс. диаметр/длина/вес при занятых соседних гнездах, мм/кг	Ø80 / 300 / 8
Макс. диаметр при свободных соседних гнездах, мм	Ø125
Время смены инструмента, сек	2
Требования к питанию
Трансформатор, кВт	5
Давление воздуха, МПа	0.6–0.9
Система смазки
ШВП	Автоматическая
Линейные направляющие	Автоматическая
Охлаждение
Мощность двигателя охладителя, кВт	0.75
Тип охлаждения	Водоструйная система внешнего охлаждения
Удаление стружки
Тип удаления стружки	Бак для СОЖ
Детали защиты
Защита машины	Закрытая кабинетная
Защита направляющей	Телескопическая
Требования к среде
Электропитание, В/Гц	3Ф, 380/ 50
Температурный диапазон, ℃	5 – 40
Влажность, %	30 – 75
Грузоподъемность, т/м²	2.5
Габаритные размеры
Ширина, мм	2220
Длина, мм	2980
Высота, мм	2757
Вес, кг	4000
