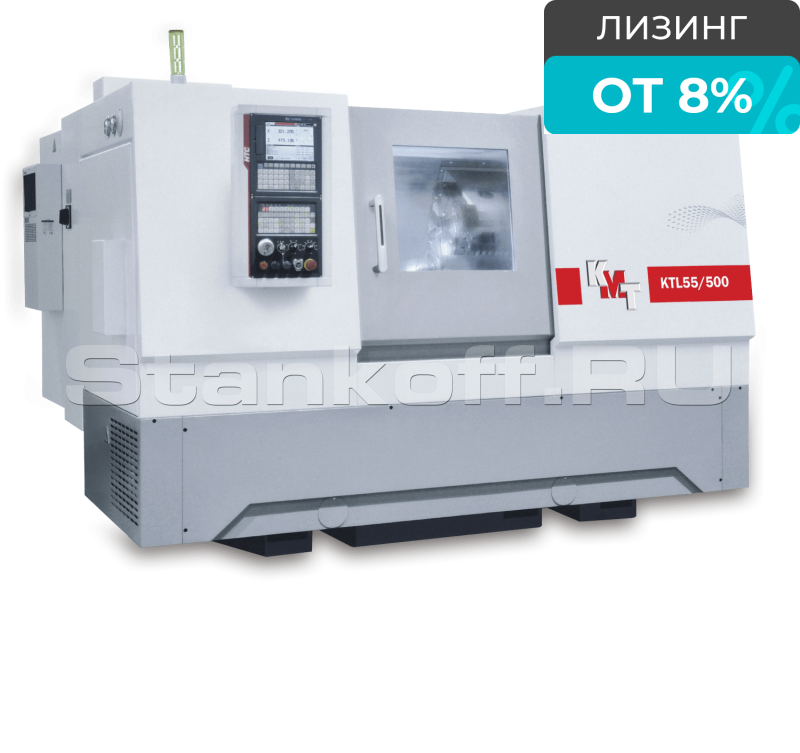

Токарный станок с наклонной станиной KTL-S 55/500

Name: Токарный станок с наклонной станиной KTL-S 55/500
Availability: PreOrder

Наличие уточняйте

Гарантия

Сервис

Лизинг

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

Сопутствующие товары

Вертикально-фрезерные станки

Вертикальные обрабатывающие фрезерные центры

Универсально-фрезерные станки

Фрезерные станки с ЧПУ по металлу

Данная серия станков предназначена для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование с повышенными требованиями по точности.

Горизонтальные токарные станки с ЧПУ серии KTL-S характеризуются высоким качеством, высокой надежностью и высокими показателями эффективности. Основой станка является цельнолитая станина с углом наклона 30°.

Стандартная комплектация:

Система ЧПУ FANUC (Япония);
Гидравлическая задняя бабка;
Бесступенчатое регулирование скорости вращения шпинделя;
Гидравлический 3-х кулачковый патрон;
Педаль зажима/разжима патрона;
Замок двери безопасности;
Транспортер для удаления стружки ленточного типа с тележкой;
Кабинетная защита зоны резания;
Освещение рабочей зоны;
Система подачи СОЖ;
Теплообменник электрошкафа;
Автоматическая система смазки;
Инструмент для обслуживания станка;
Документация на русском языке.

Дополнительная комплектация:

Система ЧПУ Fanuc MGi с цветным монитором 10,4”;
Система ЧПУ Siemens;
Цанговый патрон;
Стабилизатор напряжения;
Система измерения инструмента Renishaw;
Автоподатчик прутка;
Оптические линейки Heidenhain по осям;
Уловитель деталей;
Гидравлический люнет;
Редуктор Barufaldi;
Уловитель масленого тумана;
Режущий инструмент;
Анкерные болты или виброопоры.

Параметры проверки	Заводской стандарт
Точность обработки	IT6
Округлость обрабатыв. заготовки, мм	0,0025 / Ø 75
Постоянство диаметра обрабатыв. заготовки, мм	0,010 / 150
Ровность обрабатываемой заготовки, мм	0,010 / Ø 200
Шероховатость поверхности обрабатыв. заготовки, мкм	Ra 1,25
Точность позиционирования, мм	Ось X 0,008
Точность позиционирования, мм	Ось Z 0,008
Точность повторяемости, мм	Ось X 0,004
Точность повторяемости, мм	Ось Z 0,004

Конструктивные особенности:

Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления. Поворотная панель управления делает выполнение работ более легким и удобным.

Цельнолитая наклонная станина высокой жесткости

На данной серии станков используется цельная станина с углом наклона 30°, изготовленная из HT300 с внутренними ребрами жесткости.
Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

Шпиндель

Встроенный пустотелый шпиндель разработан совместно с известным Тайваньским производителем. Обладает компактными размерами, отвечает требованиям по высокой жесткости и высокой скорости. Характеризуется низким повышением температуры, малой тепловой деформацией и высокой точностью, таким образом, шпиндель может сохранять относительную стабильность оси шпинделя при длительной работе.

Револьверная головка

На станки устанавливаются гидравлические или серво приводные револьверные головки в соответствии с требованиями пользователя.
В стандартной конфигурации станок оснащен гидравлической револьверной головкой GSA Тайваньского производства, обладающей повешенной жесткости, надежным захватом, высокой скорости индексации и высокой повторяемости позиционирования.

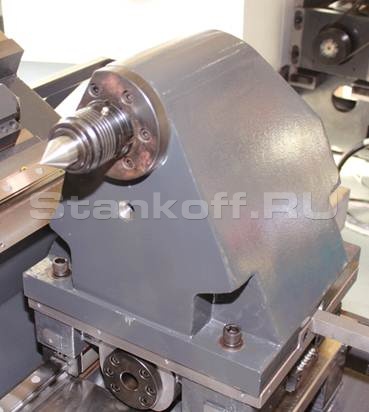

Задняя бабка

Задняя бабка имеет встроенный подшипник NSK, и характеризуется высокой точностью вращения, повышенной жесткостью, особенно хорошо подходит для обработки длинных деталей типа вала.

Гидравлический 3-х кулачковый патрон

Гидравлический патрон, применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию пользователя.

Линейные направляющие

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные роликовые направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации.

Максимальный устанавливаемый диаметр над станиной, мм	550
Максимальный диаметр точения над суппортом, мм	320
Максимальный диаметр точения над револьверной головкой, мм	240
Максимальная длина обработки, мм	500
Диаметр патрона, дюйм	8
Диаметр отверстия в шпинделе, мм	65
Максимальный диаметр обрабатываемого прутка, мм	50
Конус шпинделя	A2-6
Частота вращения шпинделя, об./мин	50-4500
Мощность главного привода, кВт	11/15
Максимальный крутящий момент, Нм	177
Перемещение по оси Х, мм	200
Перемещение по оси Z, мм	550
Количество инструмента, шт	8
Быстрые перемещения по осям X/Z, м/мин	30
Сечение инструмента, мм	25х25
Диаметр отверстия под расточную оправку, мм	40
Конус задней бабки	МК5
Перемещение задней бабки, мм	350
Точность позиционирования, мм	0,01
Повторяемость, мм	0,005
Максимальная нагрузка в патроне/в центрах, кг	200/ 500
Масса, кг	4300
Габаритные размеры (ДхШхВ), мм	2700х1890х1945
