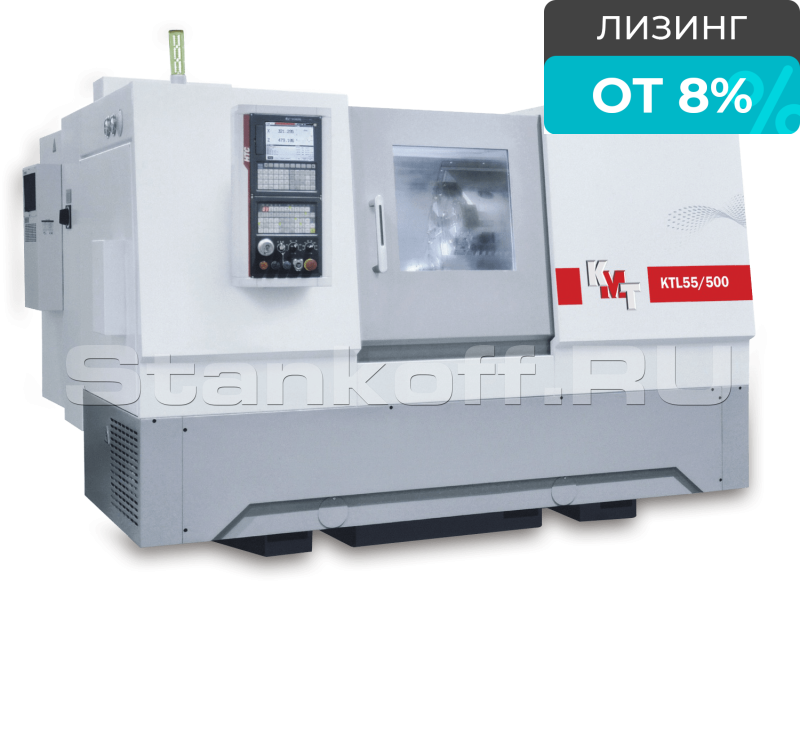

Токарный станок с наклонной станиной KTL-S 55/300

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Данная серия станков предназначена для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование с повышенными требованиями по точности.

Горизонтальные токарные станки с ЧПУ серии KTL-S характеризуются высоким качеством, высокой надежностью и высокими показателями эффективности. Основой станка является цельнолитая станина с углом наклона 30°.

Стандартная комплектация:

  • Система ЧПУ FANUC (Япония);
  • Гидравлическая задняя бабка;
  • Бесступенчатое регулирование скорости вращения шпинделя;
  • Гидравлический 3-х кулачковый патрон;
  • Педаль зажима/разжима патрона;
  • Замок двери безопасности;
  • Транспортер для удаления стружки ленточного типа с тележкой;
  • Кабинетная защита зоны резания;
  • Освещение рабочей зоны;
  • Система подачи СОЖ;
  • Теплообменник электрошкафа;
  • Автоматическая система смазки;
  • Инструмент для обслуживания станка;
  • Документация на русском языке.

Дополнительная комплектация:

  • Система ЧПУ Fanuc MGi с цветным монитором 10,4”;
  • Система ЧПУ Siemens;
  • Цанговый патрон;
  • Стабилизатор напряжения;
  • Система измерения инструмента Renishaw;
  • Автоподатчик прутка;
  • Оптические линейки Heidenhain по осям;
  • Уловитель деталей;
  • Гидравлический люнет;
  • Редуктор Barufaldi;
  • Уловитель масленого тумана;
  • Режущий инструмент;
  • Анкерные болты или виброопоры.
Параметры проверкиЗаводской стандарт
Точность обработкиIT6
Округлость обрабатыв. заготовки, мм
0,0025 / Ø 75
Постоянство диаметра обрабатыв. заготовки, мм0,010 / 150
Ровность обрабатываемой заготовки, мм
0,010 / Ø 200
Шероховатость поверхности обрабатыв. заготовки, мкм
Ra 1,25
Точность позиционирования, мм
Ось X 0,008
Ось Z 0,008
Точность повторяемости, мм
Ось X 0,004
Ось Z 0,004

Конструктивные особенности:


Система ЧПУ Fanuc (Япония)

Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления. Поворотная панель управления делает выполнение работ более легким и удобным.

Цельнолитая наклонная станина высокой жесткости

На данной серии станков используется цельная станина с углом наклона 30°, изготовленная из HT300 с внутренними ребрами жесткости.
Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

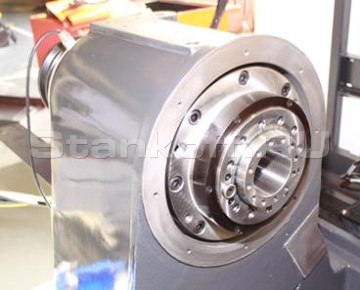

Шпиндель

Встроенный пустотелый шпиндель разработан совместно с известным Тайваньским производителем. Обладает компактными размерами, отвечает требованиям по высокой жесткости и высокой скорости. Характеризуется низким повышением температуры, малой тепловой деформацией и высокой точностью, таким образом, шпиндель может сохранять относительную стабильность оси шпинделя при длительной работе.

Револьверная головка

На станки устанавливаются гидравлические или серво приводные револьверные головки в соответствии с требованиями пользователя.
В стандартной конфигурации станок оснащен гидравлической револьверной головкой GSA Тайваньского производства, обладающей повешенной жесткости, надежным захватом, высокой скорости индексации и высокой повторяемости позиционирования.

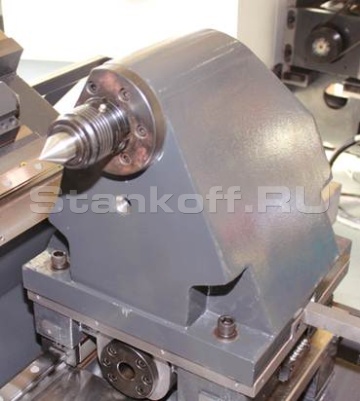

Задняя бабка


Задняя бабка имеет встроенный подшипник NSK, и характеризуется высокой точностью вращения, повышенной жесткостью, особенно хорошо подходит для обработки длинных деталей типа вала.

Гидравлический 3-х кулачковый патрон

Гидравлический патрон, применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию пользователя.

Линейные направляющие

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные роликовые направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации.

Технические характеристики токарного станка с наклонной станиной KTL-S 55/300
Максимальная длина обработки, мм 300
Диаметр отверстия в шпинделе, мм 65
Максимальный диаметр обрабатываемого прутка (/ - опция), мм 50
Максимальный устанавливаемый диаметр над станиной, мм 550
Конус пиноли задней бабки -
Ход пиноли задней бабки, мм -
Конус шпинделя (Морзе №) A2-6
Перемещение по оси Х, мм 200
Перемещение по оси Z, мм 350
Длина, мм 2200
Ширина, мм 1890
Высота, мм 1945
Вес, кг 4000
Обороты шпинделя 50 - 4500
Мощность главного привода, кВт 11/15
