| Лазерный источник | Raycus (Китай) |
| Лазерная режущая голова | BOCI (Китай) |
| Редуктор | SHIMPO (Япония) |
| Электрическая компоненты | SCHNEIDER (Франция)/AVENTICS (Германия) |
| Пневматические компоненты | SCHNEIDER (Франция)/AVENTICS (Германия) |
| Сервопривод и привод | INOVANCE (Китай) |
| Водяной охлаждение - чиллер | HANLI (Китай) |
| Система ЧПУ | FSCUT (Китай) |

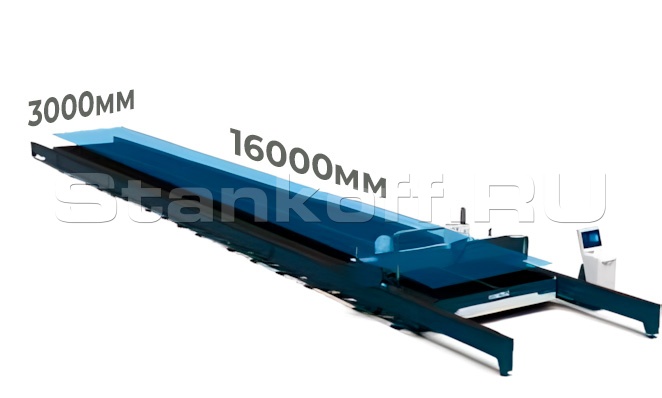

Рабочая область
Станок предоставляет исключительно большую область обработки, что позволяет резать крупногабаритные листы стали и другие материалы.
Интеллектуальная система удаления дыма
Для поддержания чистоты и экологичности производства реализована эффективная система удаления дыма с обдувом и всасыванием. Вентилятор на портале направляет дым к вытяжным отверстиям, которые автоматически открываются и закрываются вслед за движением балки, обеспечивая максимальное удаление загрязнений.

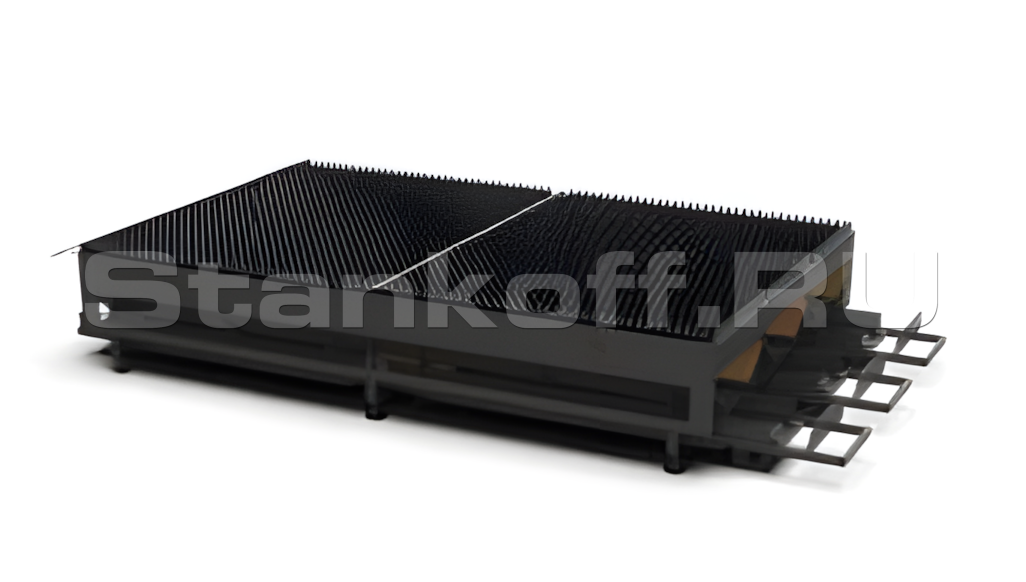

Сварная станина
Усиленная сварная станина станков серии выполнена из высокопрочной стали и имеет полую конструкцию, обеспечивающую высокую жёсткость и устойчивость к деформациям. Проходит высокотемпературный отжиг и снятие напряжений, что гарантирует стабильную геометрию и точность резки. Система перемещения отделена от рабочей зоны.

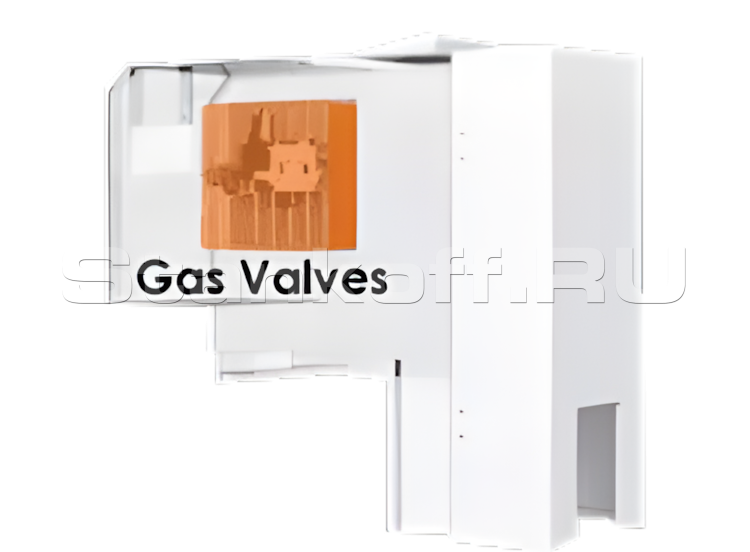

Пневматическая система
Для контроля процесса резки используется профессиональная пневмосистема с клапанами ведущих брендов. Она обеспечивает точное электронное регулирование давления и расхода различных вспомогательных газов, таких как кислород, азот и сжатый воздух.

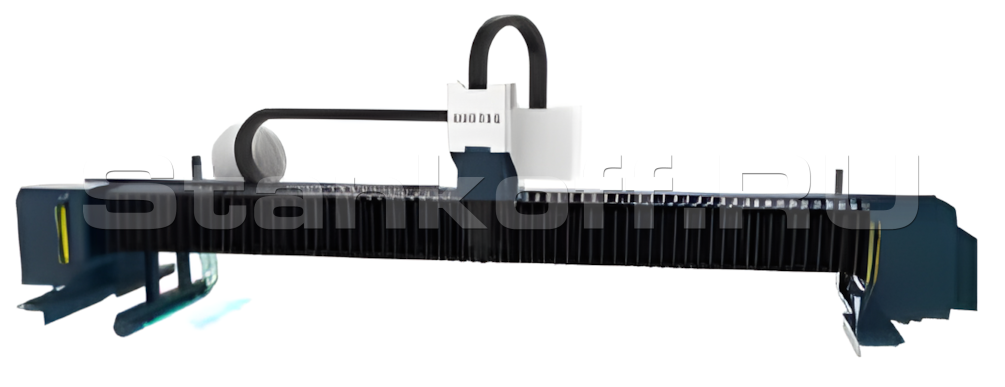

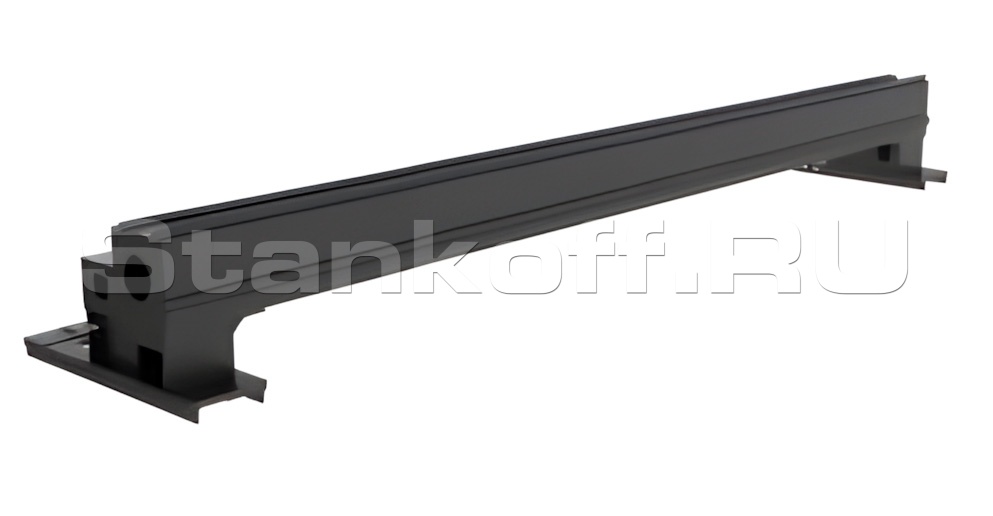

Высокопрочная сварная балка для стабильности резки
Портальная балка, изготовленная из марганцевой стали, проходит дробеструйную обработку, отжиг и естественное старение. Это обеспечивает её выдающуюся жёсткость, качество поверхности и долговременную стабильность, что напрямую влияет на точность и качество лазерной резки.

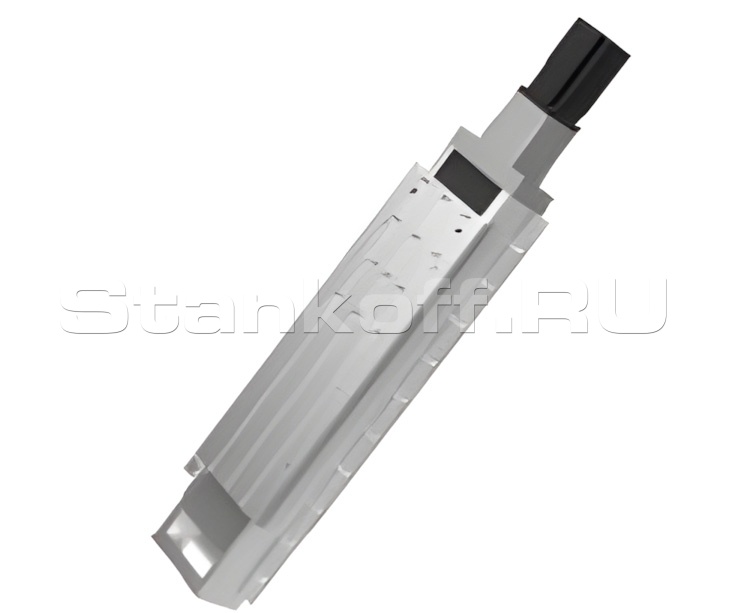

Модульная ось Z
Ось Z имеет модульное исполнение с высоким классом герметичности, что защищает механизмы от загрязнения и снижает вероятность поломок. При необходимости модуль можно быстро заменить, значительно сократив время простоя и сложность ремонта.

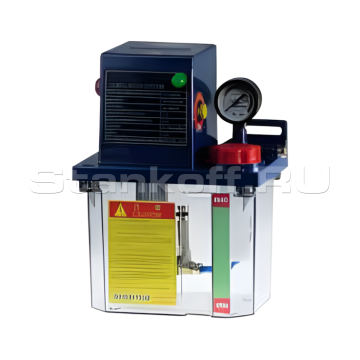

Автоматическая система смазки
Для увеличения срока службы станок оборудован автоматической системой смазки. Она регулярно и дозированно подаёт смазочные материалы на направляющие, зубчатые рейки и шестерни, минимизируя износ и обеспечивая плавность хода.
Лазерный источник Raycus 40 кВт
Источник отличается высокой энергоэффективностью (КПД >40%) и стабильностью выходной мощности (±1,4%). Интеллектуальная система управления поддерживает мониторинг ключевых параметров в реальном времени и гибкую настройку режимов обработки. Конструкция соответствует европейским требованиям безопасности и поддерживает опциональные конфигурации.
Лазерная режущая головка
Режущая головка оснащена комплексной системой защиты и мониторинга, что обеспечивает бесперебойную работу и защиту инвестиций:| Материал | Толщина, мм | Скорость резки, м/мин | Газ |
|---|---|---|---|
| Нерж. сталь | 1 | 50-60 | N2/Air |
| 2 | 50-60 | N2/Air | |
| 3 | 40-50 | N2/Air | |
| 4 | 35-40 | N2/Air | |
| 5 | 25-30 | N2/Air | |
| 6 | 22-25 | N2/Air | |
| 8 | 20-23 | N2/Air | |
| 10 | 16-21 | N2/Air | |
| 12 | 12-14 | N2/Air | |
| 14 | 10-12 | N2/Air | |
| 16 | 9-11 | N2/Air | |
| 18 | 8-9.5 | N2/Air | |
| 20 | 7-8 | N2/Air | |
| 25 | 4.5-5.5 | N2/Air | |
| 30 | 3-4 | N2/Air | |
| 40 | 1.5-2 | N2/Air | |
| 50 | 0.5-0.8 | N2/Air | |
| 60 | 0.4-0.6 | N2/Air | |
| 70 | 0.2-0.3 | N2/Air | |
| 80 | 0.2-0.25 | N2/Air | |
| 90 | 0.14-0.18 | N2/Air | |
| 100 | 0.08-0.12 | N2/Air | |
| 120 | N2/Air | ||
| 150 | N2/Air | ||
| 200 | N2/Air | ||
| Углеродистая сталь | 5 | 28-32 | N2/Air |
| 6 | 25-28 | N2/Air | |
| 8 | 22-24 | N2/Air | |
| 10 | 16-20 | N2/Air | |
| 12 | 14-17 | N2/Air | |
| 14 | 11-13 | N2/Air | |
| 16 | 8-9.5 | N2/Air | |
| 18 | 7.5-8.5 | N2/Air | |
| 20 | 7-8 | N2/Air | |
| 25 | 5-5.5 | N2/Air | |
| 30 | 3-4 | N2/Air | |
| 40 | 0.9-2.3 | N2/Air | |
| 50 | 0.7-1.6 | O2 | |
| 60 | 0.6-1.3 | O2 | |
| 70 | 0.5-0.8 | O2 | |
| 80 | 0.4-0.6 | O2 | |
| 90 | 0.3-0.4 | O2 | |
| 100 | 0.2-0.3 | O2 | |
| 120 | O2 | ||
| 160 | O2 | ||
| 200 | O2 |
| Параметр | 40 кВт | 60 кВт | 80 кВт | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Air | O₂ | N₂ | Air | O₂ | N₂ | Air | O₂ | N₂ | |
| Пиковая мощность потребления лазерного источника (кВт) | 120 | 180 | 240 | ||||||
| Пиковая мощность потребления охладителя (кВт) | 36 | 49 | 60 | ||||||
| Пиковая мощность потребления компрессора (кВт) | 37 | / | / | 37 | / | / | 37 | / | / |
| Пиковая мощность потребления станка-основы (кВт) | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Пиковая мощность потребления аспирации (кВт) | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| Суммарная мощность (кВт) | 218 | 181 | 181 | 291 | 254 | 254 | 362 | 325 | 325 |
| Суммарное энергопотребление (кВт/час) | 130.8 | 108.6 | 108.6 | 174.6 | 152.4 | 152.4 | 217.2 | 195 | 195 |
| Лазерный источник | |
| Мощность лазера, Вт | 40000 |
| Источник излучения | Raycus |
| Обрабатываемые материалы | |
| Ширина листа (X), мм | 3000 |
| Длина листа (Y), мм | 16000 |
| Размер рабочей области, мм | 16000x3000 |
| Максимальная нагрузка на стол, кг | 37680 |
| Ход по оси Х, мм | 3000 |
| Ход по оси Y, мм | 16000 |
| Ход по оси Z, мм | 160 |
| Исполнение | |
| Внешнее исполнение | Открытое |
| Скоростные характеристики | |
| Максимальная скорость хода, м/мин | 120 |
| Ускорение, G | 1,2 |
| Точность позиционирования (X, Y, ), мм | ±0.1/10000 |
| Точность повторного позиционирования (X,Y,), мм | ±0.05 |
| Электропитание | |
| Напряжение, В | 380 |
| Частота напряжения, Гц | 50 |
| Габаритные параметры | |
| Длина станка, мм | 19890 |
| Ширина станка, мм | 4746 |
| Высота станка, мм | 1950 |
| Вес нетто, кг | 16955 |
