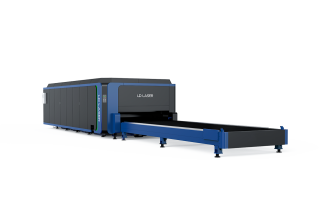

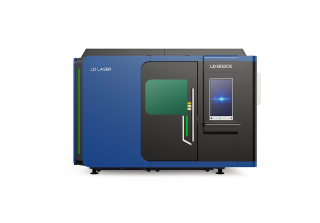

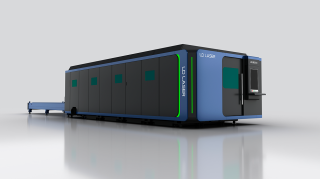

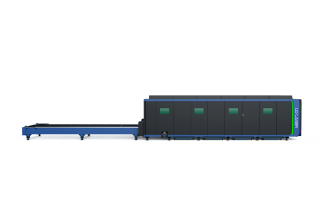

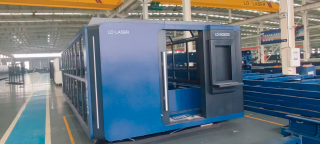

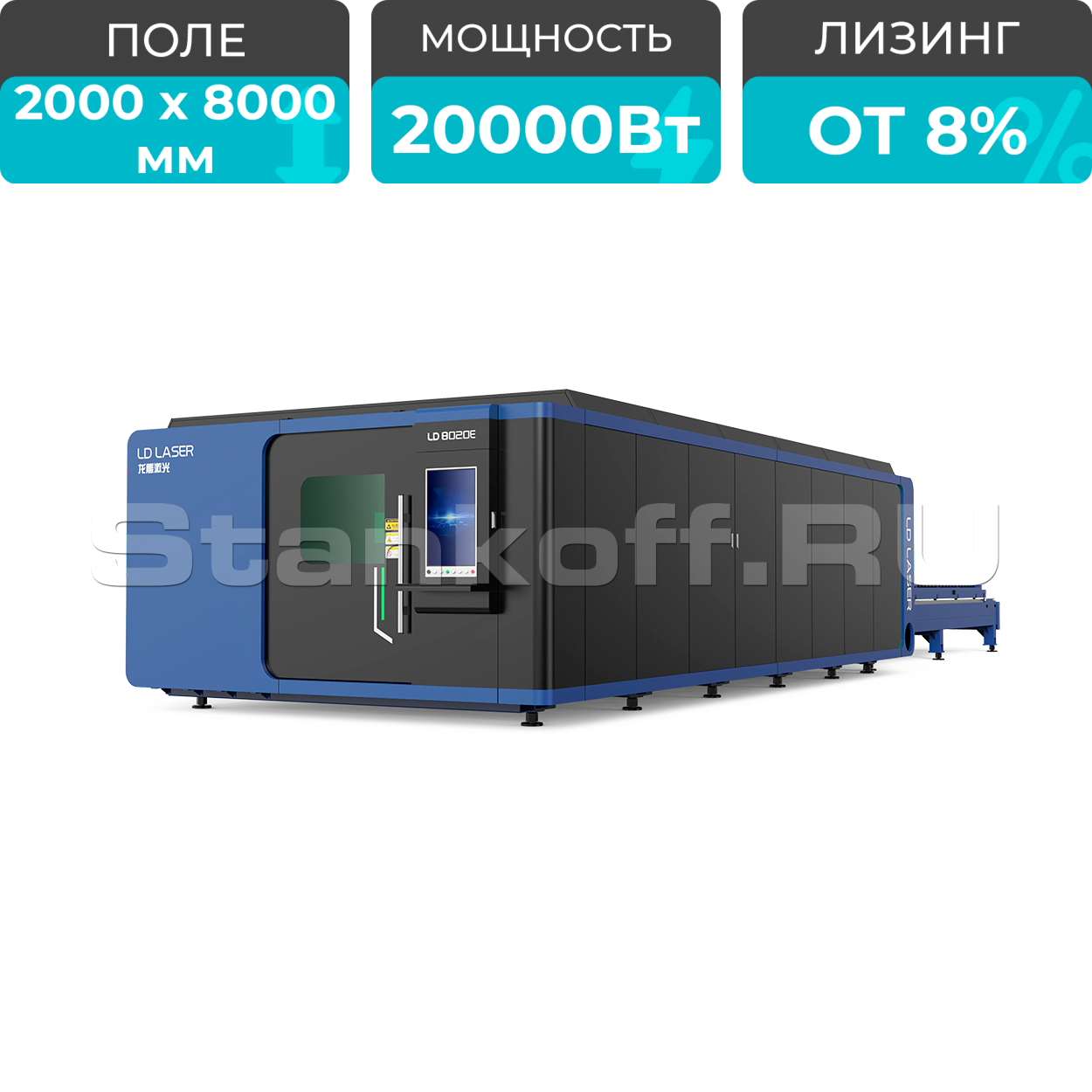

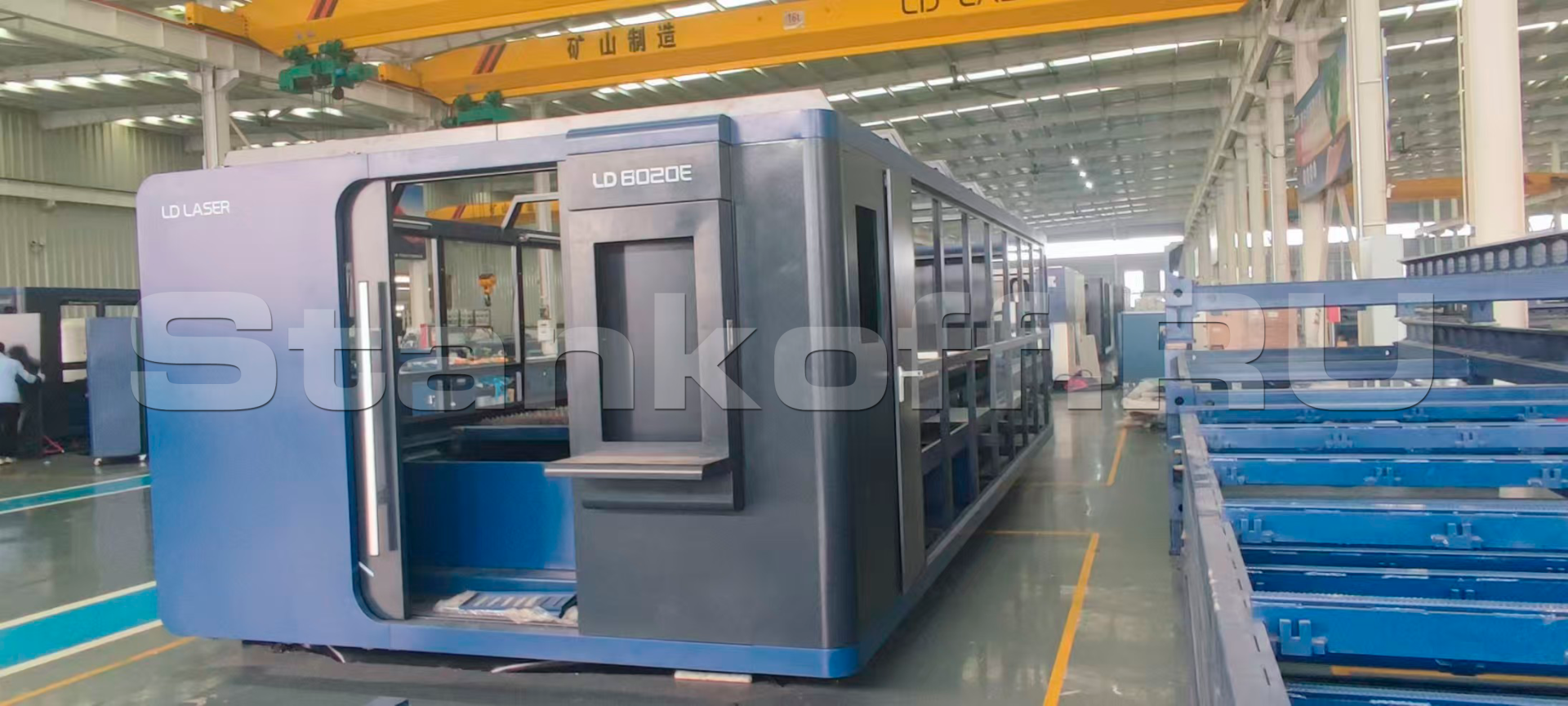

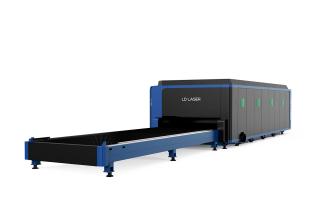

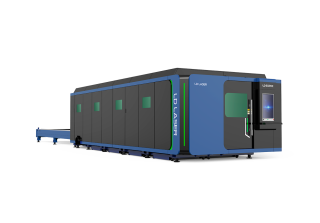

Лазерный станок закрытого типа со сменным столом LD-8020E– высокотехнологичное оборудование, предназначенное для высокоточной и высокоскоростной обработки листового металла. Станок оптимален для применения в тяжелой промышленности, включая машиностроение, производство горнодобывающего и железнодорожного оборудования, а также в судо- и авиастроении.
Оптоволоконный станок лазерной резки является интегрированным комплектным оборудованием лазерной резки с источником Raycus. Данное оборудование состоит из волоконной лазерной установки, холодильной камеры, волоконной режущей головы, отрезного станка, контрольной системы, системы водного и газового тракта, вытяжной системы и других деталей. Все узлы станка (оптические резонаторы, система управления ЧПУ, программное обеспечение, система перемещения и др.) поставляются всемирно известными своим качеством и разработками производителями.
| Режущая голова |
BOCI (Китай) |
| Рейка | TWEBOLUN (Тайвань) |
| Высокоточные направляющие | ROUST (Германия) |
| Серводвигатели (оси X,Y,Z) | INOVANCE (Китай) |
| Редуктор | TECHMECH (Германия) |
| Источник излучения | Raycus (Китай) |
| Система ЧПУ и софт | FSCUT 6000 (Китай) |
| Водяное охлаждение - чиллер | TONGFEI (Китай) |
| Автоматическая смазка | LD LASER (Китай) |
| Пневматические компоненты | SMC (Япония) |
| Электрические компоненты | Schneider (Франция) |
| Вентилятор | 7,5 кВт |
| Стабилизатор напряжения | 150 кВА |

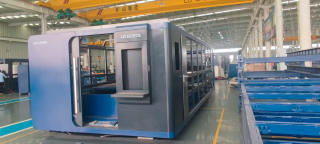

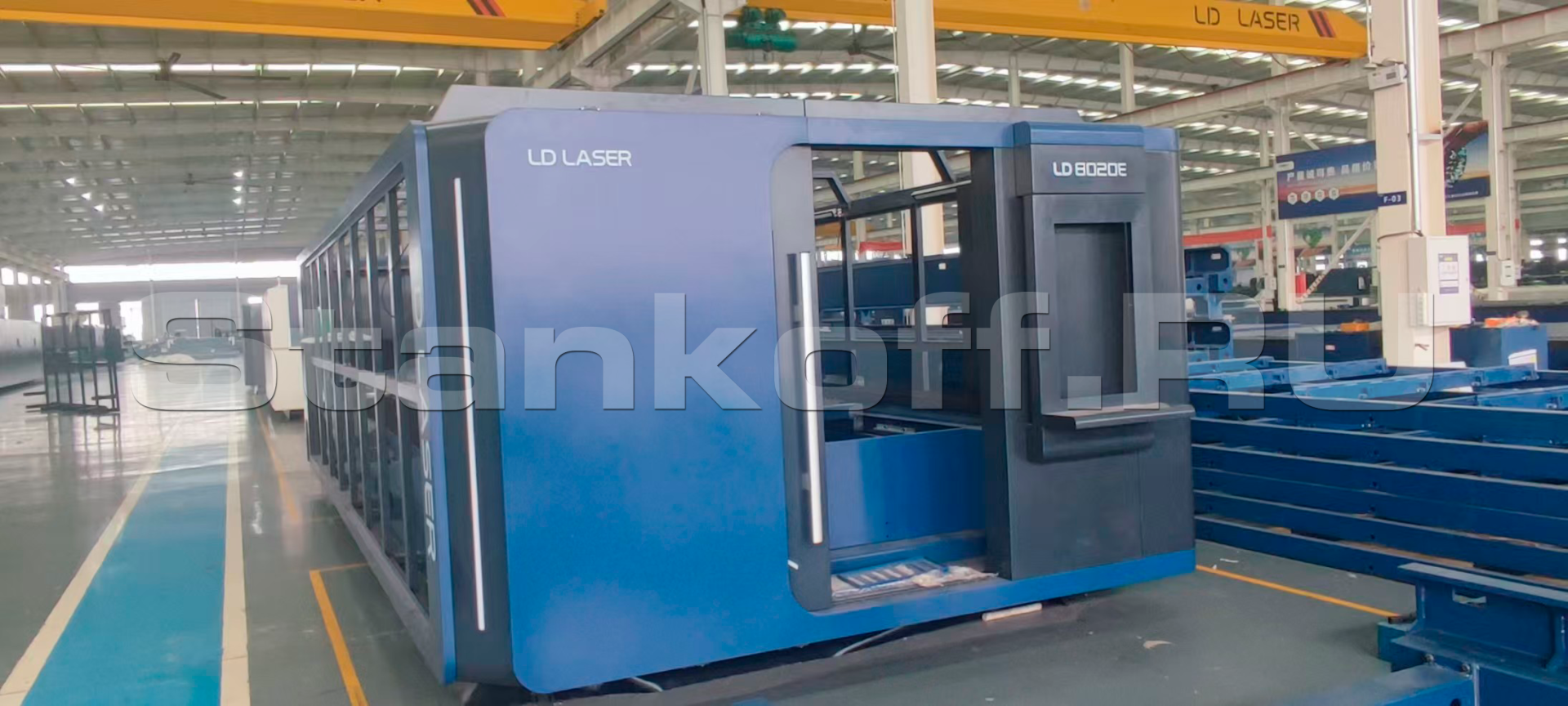

Защитная кабина
Защитная кабина обеспечивает безопасность работы и исключает загрязнение.

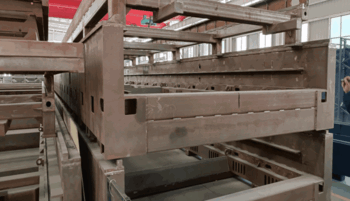

Тяжелая станина из листовой стали
Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.
Портал
Портал имеет сварную конструкцию и после первичного отжига подвергается грубой обработке для устранения внутренних напряжений, возникших в процессе сварки. Затем деталь проходит прецизионную обработку после вторичной вибрационной обработки, что эффективно снимает остаточные стрессы и значительно повышает стабильность станка. Такой подход к термо- и механообработке обеспечивает долговечность конструкции, высокую точность работы и улучшенные эксплуатационные характеристики.
Вытяжная система
Используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

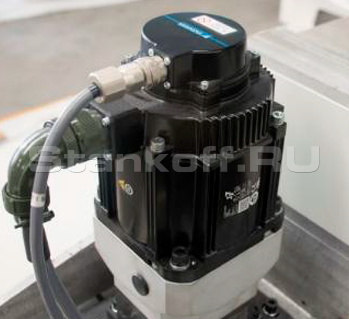

Серводвигатель INOVANCE
Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

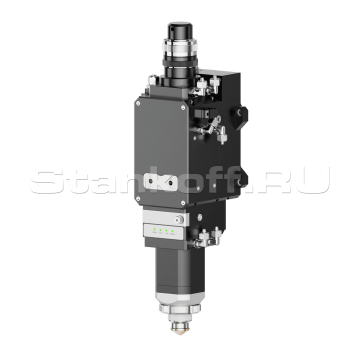

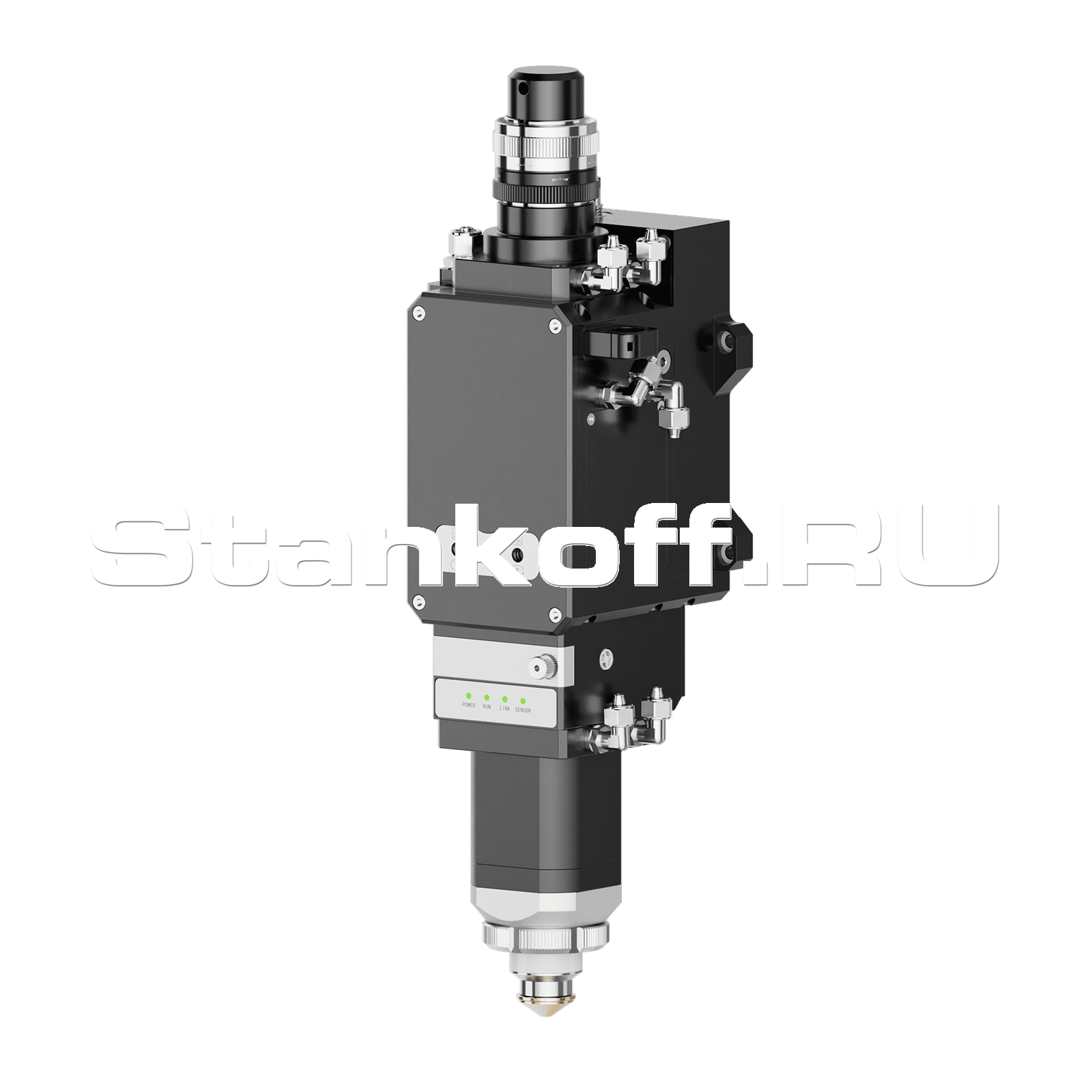

Режущая голова с автофокусом BOCI BLT462
Интеллектуальная режущая голова, предназначенные для лазерной резки средней мощности. Конструкция ударостойкая и легкая, включает в себя несколько наборов интеллектуальных датчиков, которые обеспечивают мониторинг в режиме реального времени с замкнутым контуром для быстрой диагностики и мгновенного предупреждения неисправности.

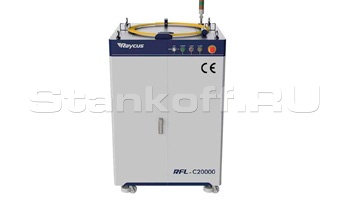

Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

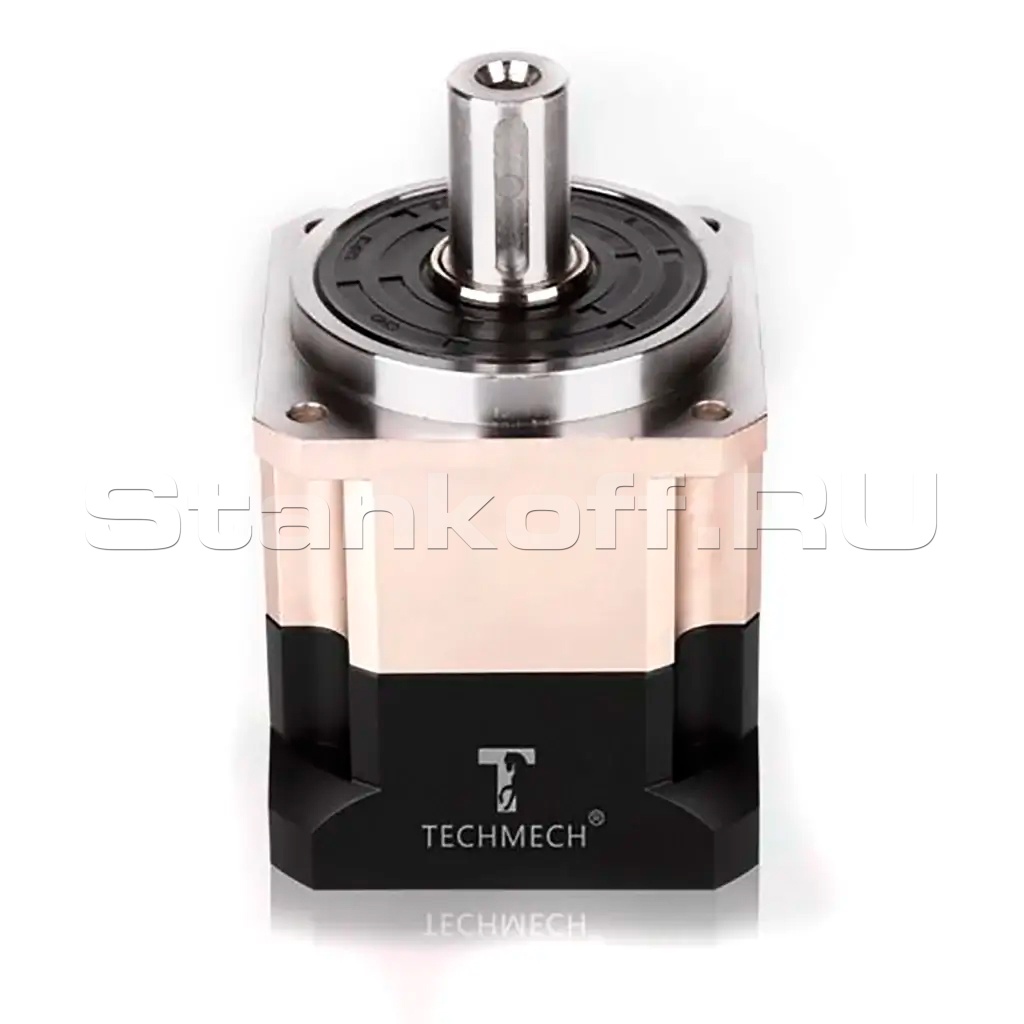

Редуктор TECHMECH
TECHMECH специализируется на производстве высокоточных планетарных редукторов. Их продукция отличается высокой эффективностью и низким уровнем шума. Обеспечивают бесшумную работу при высокой нагрузке и максимальном крутящем моменте. Кроме того, редукторы TECHMECH обладают компактными размерами и высоким крутящим моментом, что делает их идеальными для применения в различных областях, включая автоматизацию и машиностроение.

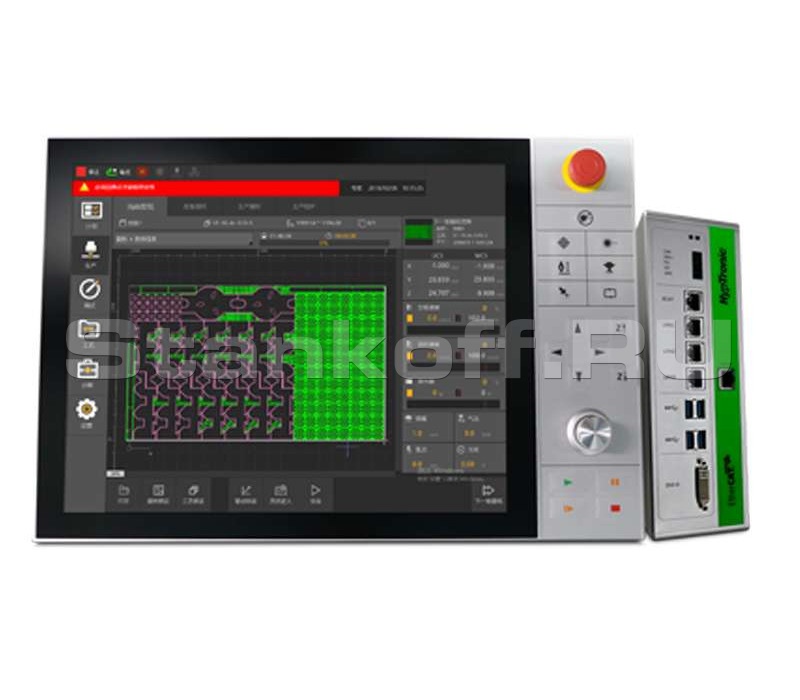

Система управления FSCUT 6000
Система управления лазерной резкой FSCUT6000 — высокоэффективное и экономичное решение на базе EtherCAT, предназначенное для лазерной резки мощностью от 6 до 15 кВт. Она обеспечивает простоту установки и настройки, отличную производительность и широкий функционал, подходящий для обработки средних и толстых листов металла, таких как сталь, железные конструкции, корабельные детали и т.д.

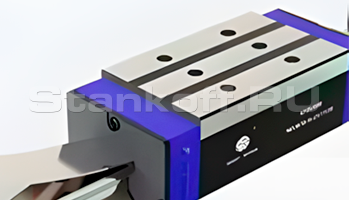

Линейные направляющие ROUST
Линейные направляющие ROUST обеспечивают точное и стабильное перемещение портала и режущей головы, напрямую влияя на точность позиционирования, качество реза и общую стабильность работы станка.

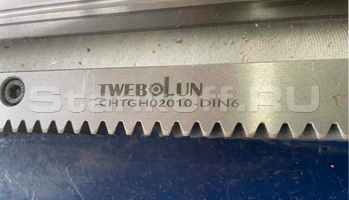

Рейка TWEBOLUN
Эти рейки идеально подходят для использования в лазерных станках с высокой скоростью перемещения, обеспечивая стабильную работу без потери точности.

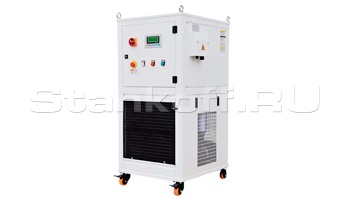

Чиллер TONGFEI
Промышленные водяные чиллеры от компании TONGFEI cлужат для охлаждения оптоволоконных излучателей лазерных станков. Подходят для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.

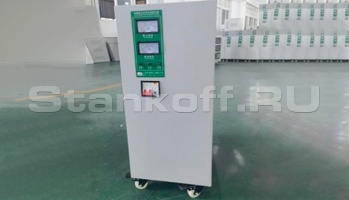

Стабилизатор напряжения
Мощность 150 кВа

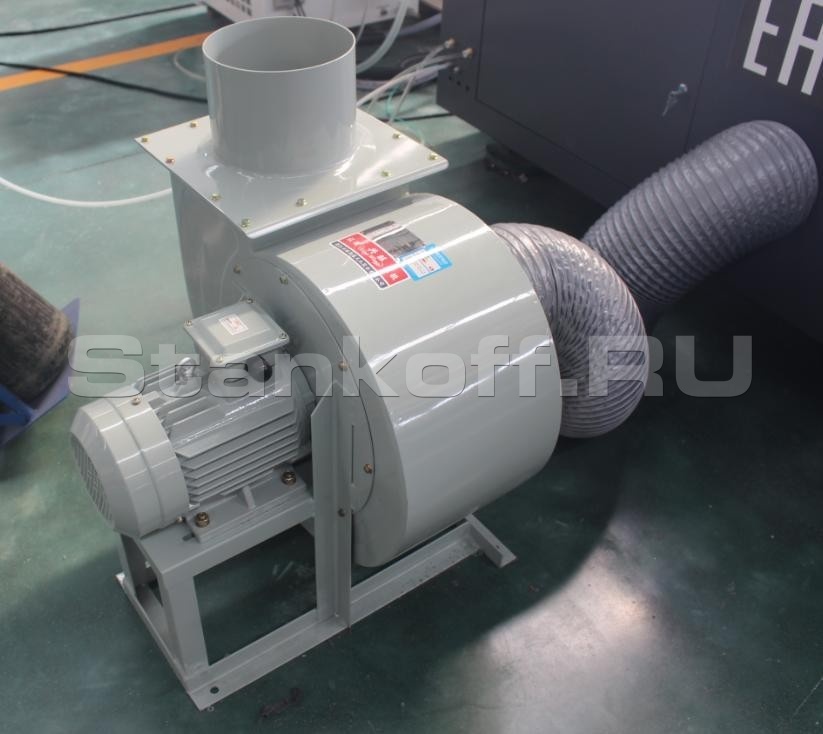

Вентилятор
Мощность 7,5 квт

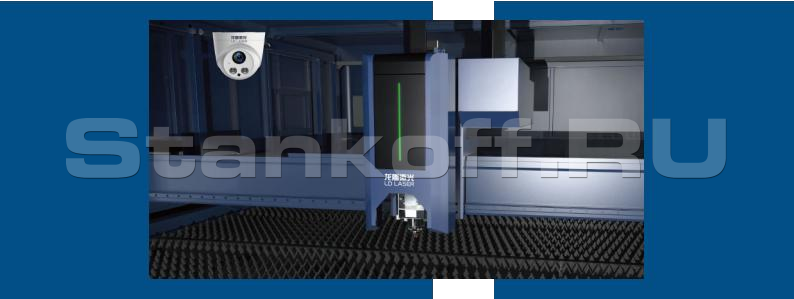

Камера с высоким разрешением
В кабине установлена камера с высоким разрешением, которую можно просматривать через внешний монитор и, таким образом, отслеживать процесс резки. Инфракрасное ночное видение обеспечивает круглосуточный мониторинг работы станка через панель управления

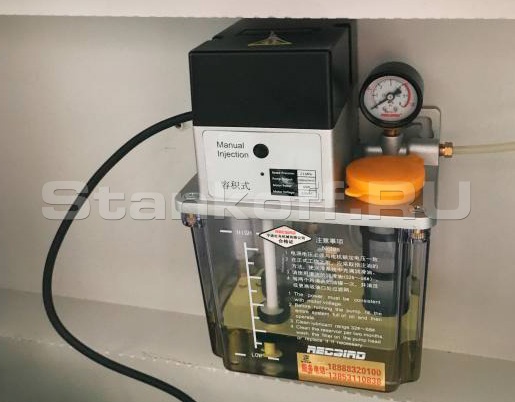

Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

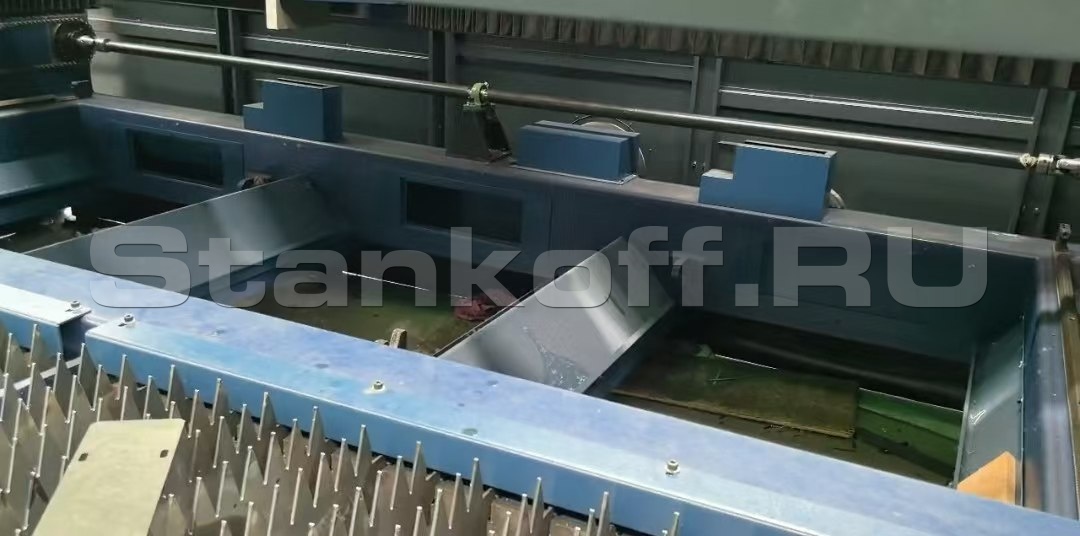

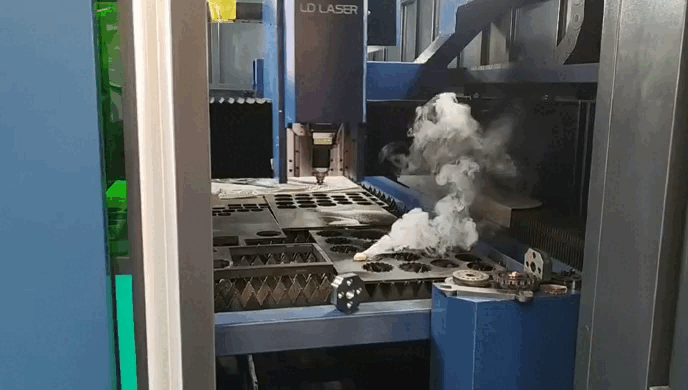

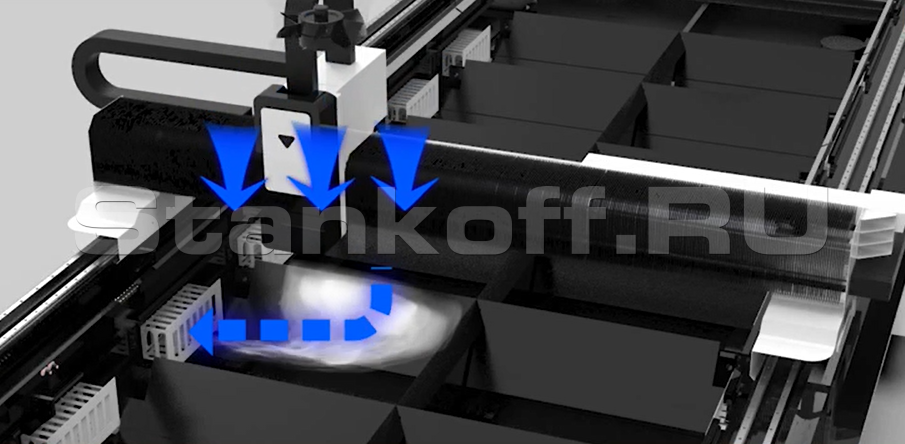

Автоматизированная зональная система дымоудаления

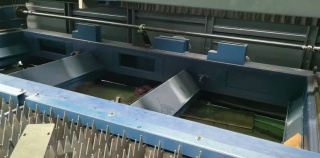

Зональная система дымоудаления обеспечивается секционной конструкцией стола и встроенными вентиляционными каналами. В каждой секции расположены вытяжные отверстия с пневматическими клапанами. Пневмоклапаны автоматически открываются только в той секции стола, где в данный момент находится режущая голова, остальные клапаны в это время остаются закрытыми. Такое решение позволяет уменьшить требования к производительности вентиляционной системы и обеспечивает максимальную эффективность очистки воздуха.
Мощность лазера
Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
Частота импульса
Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
Тип газа, используемого при резке
Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.
Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
Давление газа
Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
Диаметр сопла
Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
Расстояние от сопла до поверхности обрабатываемого материала
Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.

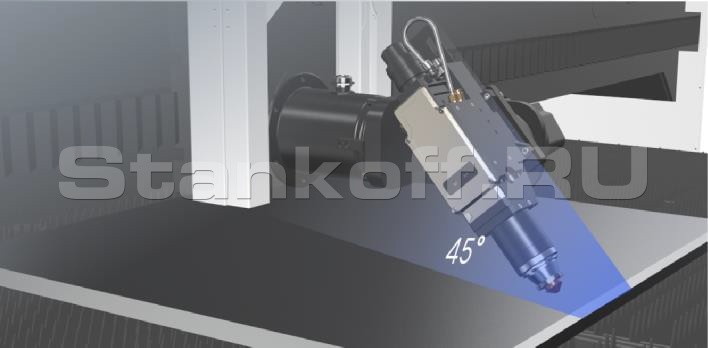

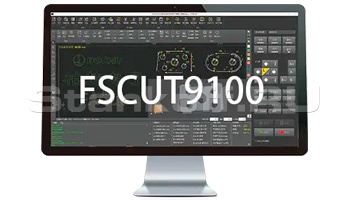

Поворотная лазерная голова с автофокусом BLT462 и система ЧПУ FSCUT 9100
Поддерживается резка под углом до 45° с высокой точностью позиционирования благодаря сервоприводам, быстрая автоматическая фокусировка за 1–2 секунды с точностью ±0,05 мм и эффективное водяное охлаждение, обеспечивающее стабильную работу в непрерывном режиме.Производитель:
LD LASER
Родина бренда: Китай
| Лазерный источник | |
| Мощность лазера, Вт | 20000 |
| Источник излучения | Raycus |
| Срок службы лазерного источника, моточасов | 100000 |
| Обрабатываемые материалы | |
| Ширина листа (X), мм | 2000 |
| Длина листа (Y), мм | 8000 |
| Максимальная нагрузка на стол, кг | 6100 |
| Размер рабочей области, мм | 8050x2050 |
| Ход по оси Х, мм | 2000 |
| Ход по оси Y, мм | 8000 |
| Ход по оси Z, мм | 400 |
| Максимальная зона обработки при прямом резе, мм | 7700x2000 |
| Максимальная зона обработки при резе под углом 45°, мм | 7300x1300 |
| Исполнение | |
| Внешнее исполнение | Закрытое со сменным столом |
| Стойка управления | Интегрированная в кабину |
| Тип станины | Листовая |
| Зональное дымоудаление | Есть |
| Скоростные характеристики | |
| Максимальная скорость хода, м/мин | 150 |
| Ускорение, G | 1,5 |
| Мощность сервоприводов по оси X, Вт | 1300 |
| Мощность сервоприводов по оси Yх2, Вт | 2900 |
| Мощность сервоприводов по оси Z, Вт | 750 |
| Время смены столов, сек | 15-20 |
| Точность позиционирования (X/Y), мм | 0,03 |
| Точность повторного позиционирования (X/Y), мм | 0,02 |
| Программно-аппаратные характеристики | |
| Программное обеспечение | Cypcut (FSCUT 6000) |
| Электропитание | |
| Напряжение, В | 380 |
| Частота напряжения, Гц | 50 |
| Мощность вытяжного вентилятора, кВт | 7,5 |
| Мощность стабилизатора, кВА | 150 |
| Габаритные параметры | |
| Длина станка, мм | 19950 |
| Ширина станка, мм | 3550 |
| Высота станка, мм | 2400 |
| Вес нетто, кг | 19600 |
